Клеммники для уличного освещения

Сортировка
По популярности
По рейтингу
По алфавиту
От А до Я
По алфавиту
От Я до А
Сначала дешевле
Сначала дороже
Вид отображения
Сортировать
Фильтр
Сортировка
В наличии
1 950 ₸
1 950 ₸
Заказать
Заказать
В наличии
1 422 ₸
1 422 ₸
Заказать
Заказать
В наличии
1 735 ₸
1 735 ₸
Заказать
Заказать
В наличии
1 235 ₸
1 235 ₸
Заказать
Заказать
В наличии
3 688 ₸
3 688 ₸
Заказать
Заказать
В наличии
2 547 ₸
2 547 ₸
Заказать
Заказать
В наличии
14 165 ₸
14 165 ₸
Заказать
Заказать

Клеммники для опор уличного освещения: что это

Клеммник для уличного освещения соединяет и разветвляет алюминиевые и медные проводники с кабелями внутри стоек или щитов в опорах и мачтах освещения. Его же применяют при монтаже самонесущих изолированных проводов СИП. В разделе - наборы клеммников НК, отдельные клеммники KE10 и крышки к ним. Рабочее напряжение - до 1 кВ, рабочий диапазон температур - от -60 до +55 °C.

Контактная часть сделана из алюминиевого сплава и покрыта антикоррозийной пастой, поэтому клеммник надежно держит и алюминиевые, и медные жилы. Корпус из прозрачного поликарбоната неразборный: он сохраняет изоляцию соединения и позволяет видеть контакт при монтаже и в эксплуатации. Клеммники соответствуют ГОСТ IEC 60947-7-1.

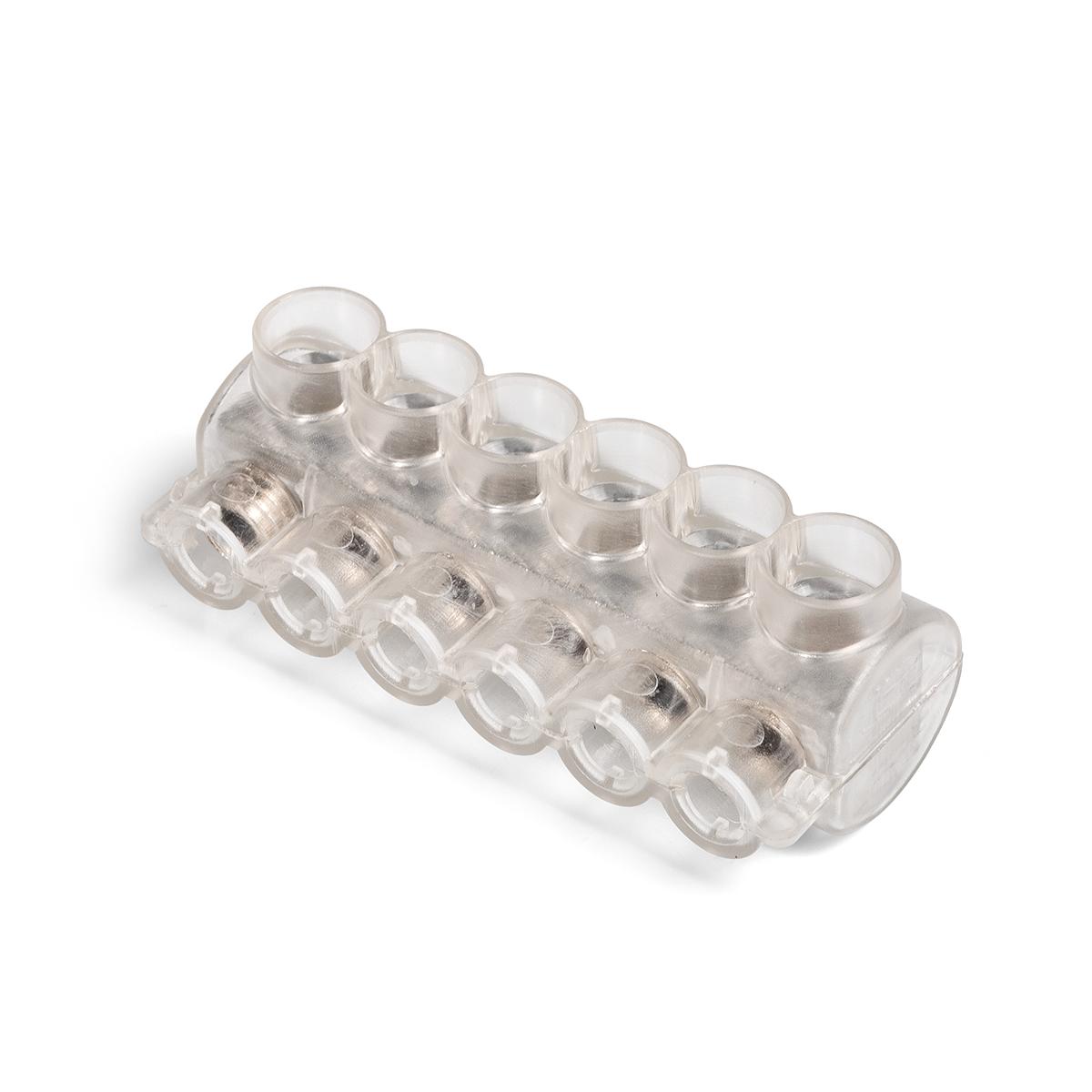

Клеммники KE10: 4 и 6 контактов

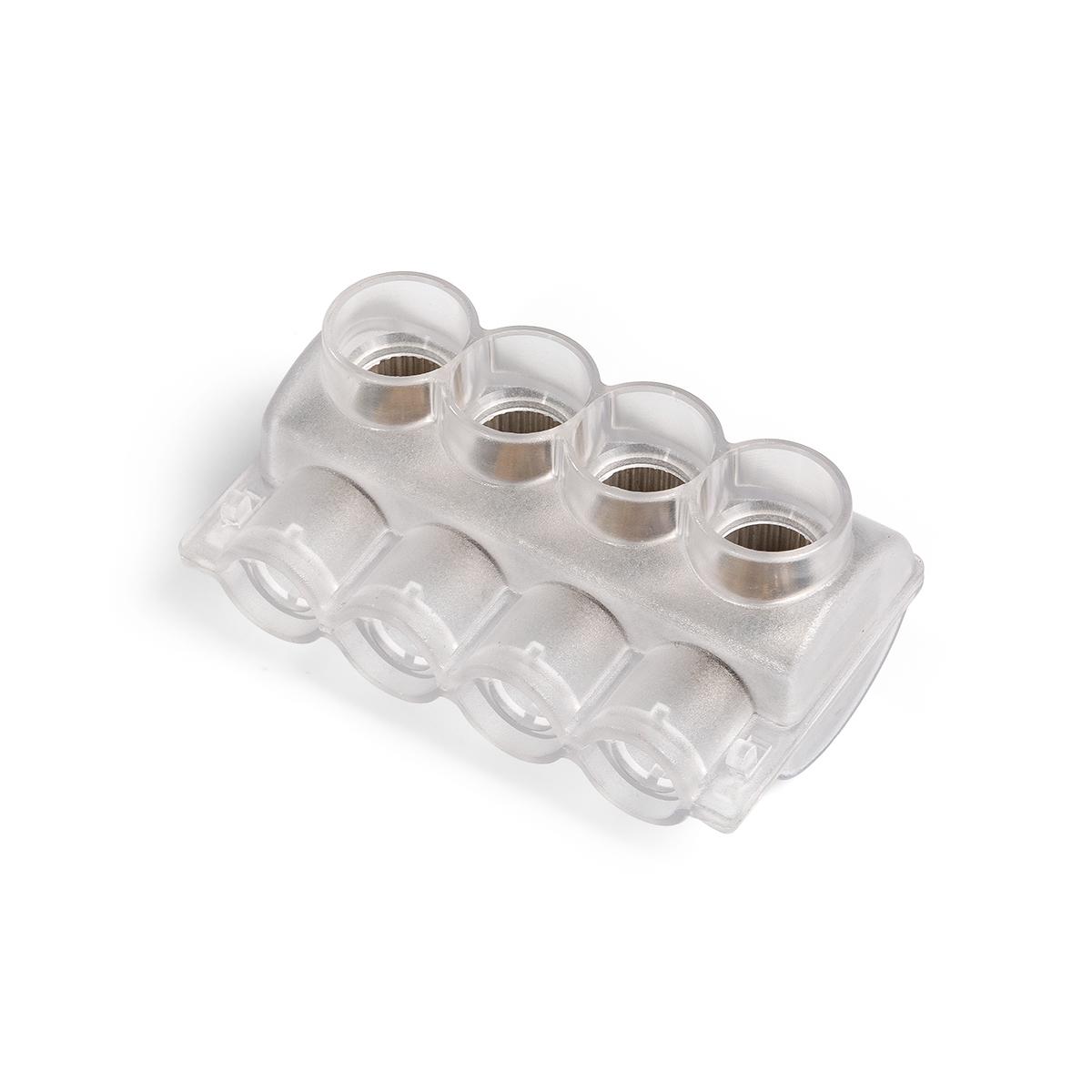

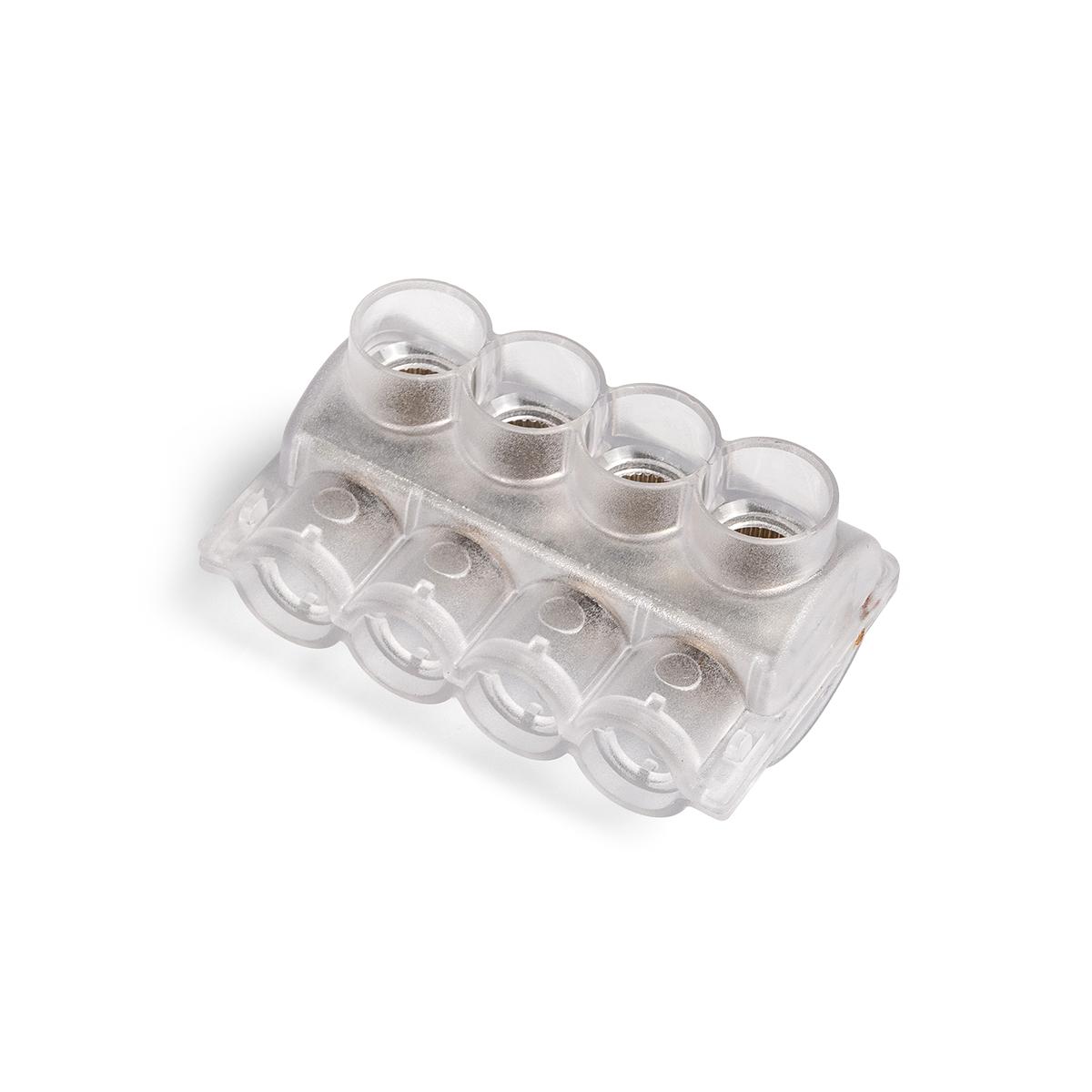

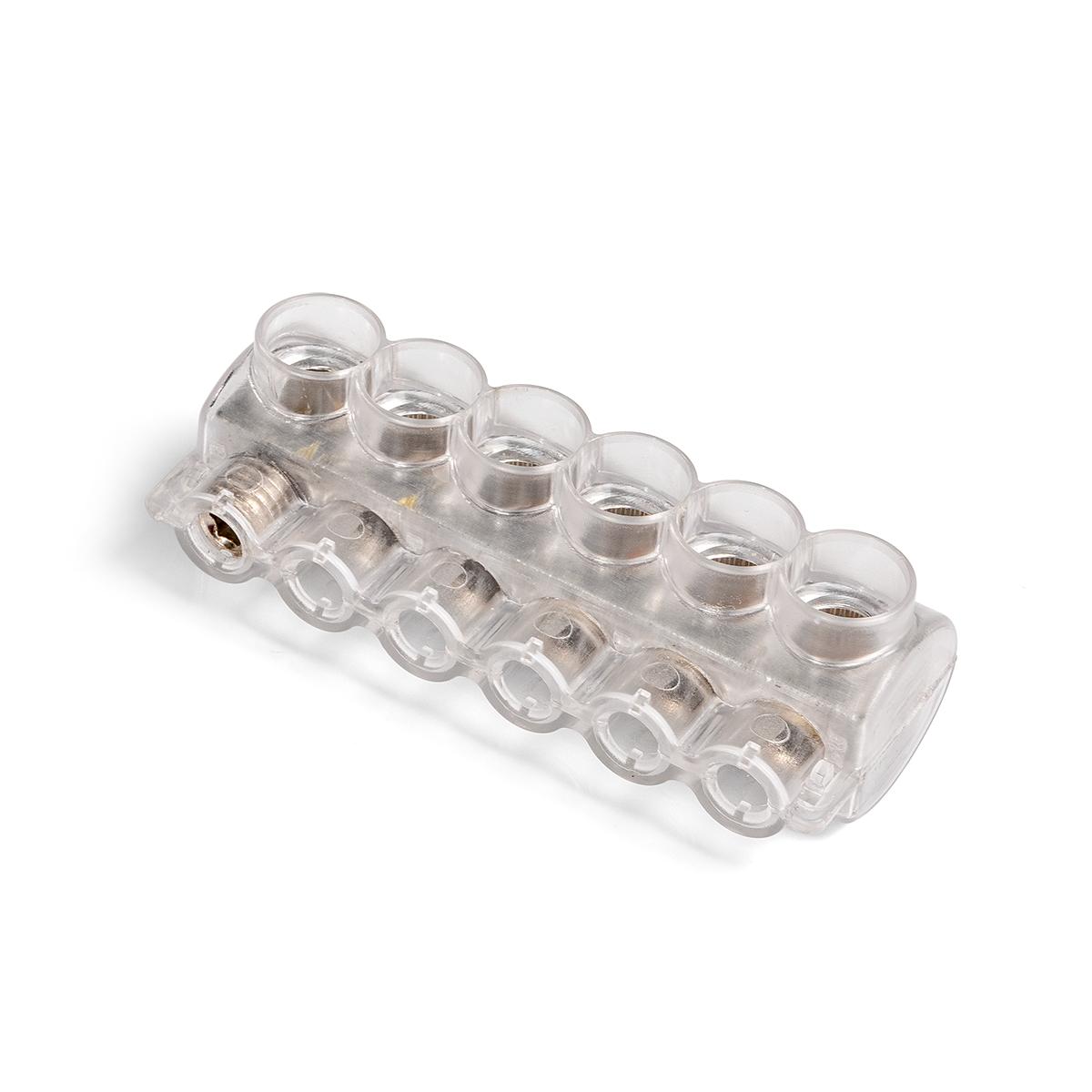

KE10.1 и KE10.504 - четырехконтактные, KE10.3 и KE10.506 - шестиконтактные. KE10.1 и KE10.3 рассчитаны на алюминий 10-35 мм² и медь 1,5-25 мм², KE10.504 и KE10.506 - на алюминий 10-50 мм² и медь 2,5-25 мм². Модель выбирают по сечению питающего кабеля и числу проводников, которые нужно собрать в одной точке.

Жилы зажимают прижимными винтами из анодированной стали с внутренним шестигранником. Изоляцию снимают на 14-18 мм, винты затягивают имбусовым ключом 5 мм с моментом 10 Нм. Недотянутый винт дает нагрев контакта, поэтому момент лучше контролировать.

Наборы НК: состав и отличия

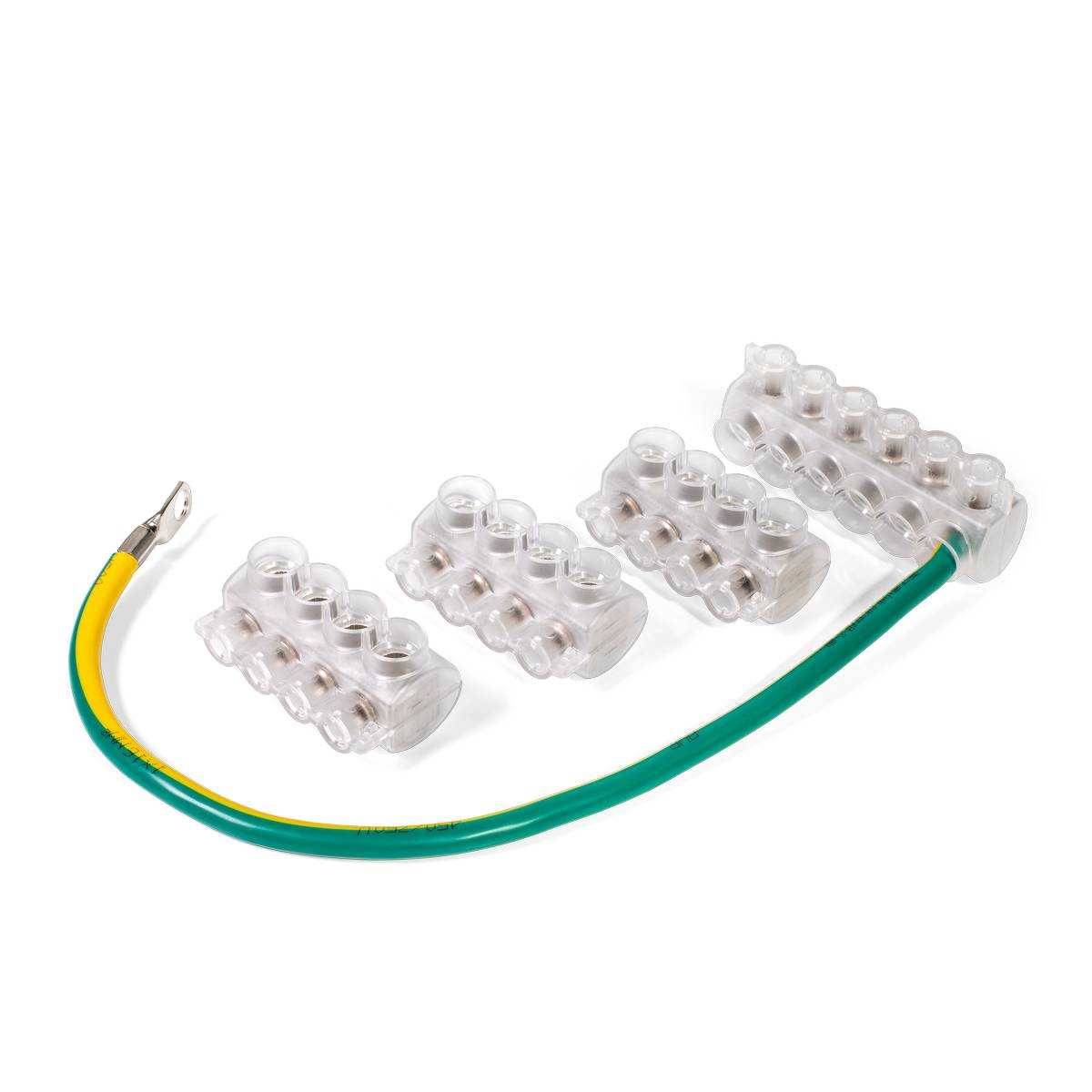

Набор НК - готовый комплект клеммников с проводом заземления 16 мм² длиной 350 мм с наконечником. НК-15 и НК-15.5 отличаются числом четырехконтактных клеммников, НК-17 и НК-17-С дополнены крышками, НК-50 собран из клеммников под алюминий до 50 мм².

НаборКлеммникиКрышкиСечение Al / Cu, мм²
НК-15KE10.1 - 3 шт., KE10.3 - 1 шт.нет10-35 / 1,5-25

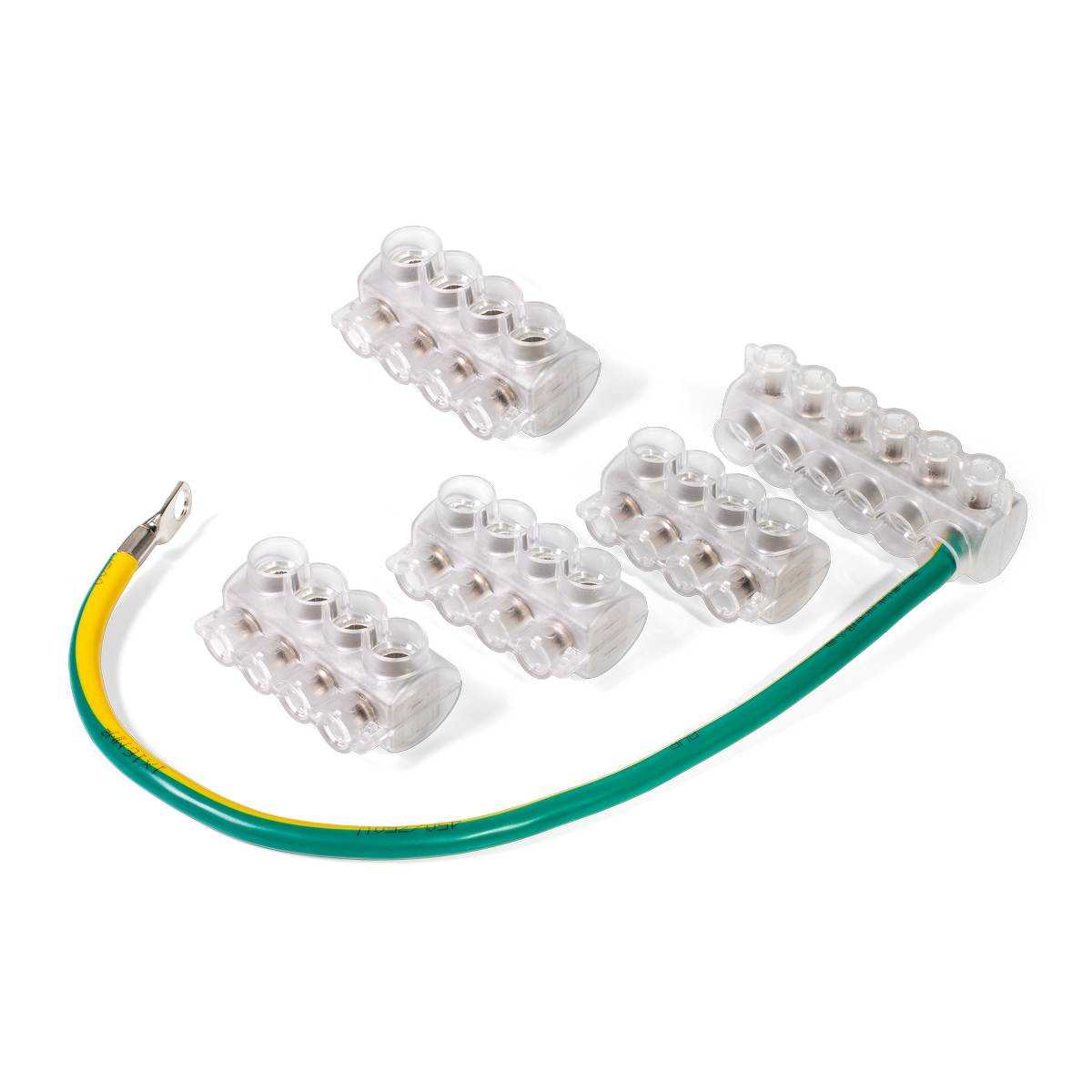

НК-15.5KE10.1 - 4 шт., KE10.3 - 1 шт.нет10-35 / 1,5-25

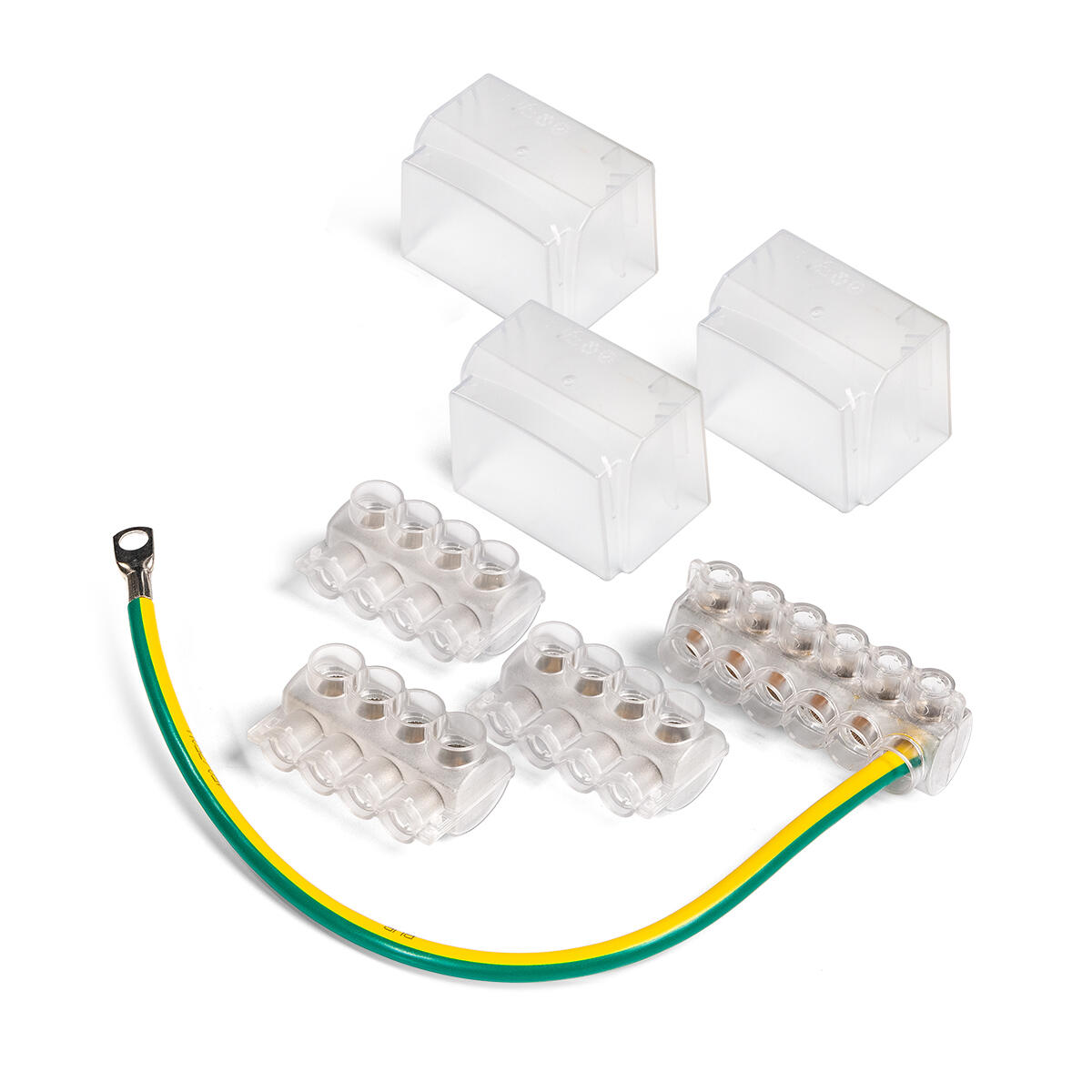

НК-17KE10.1 - 3 шт., KE10.3 - 1 шт.КНК - 3 шт.10-35 / 1,5-25

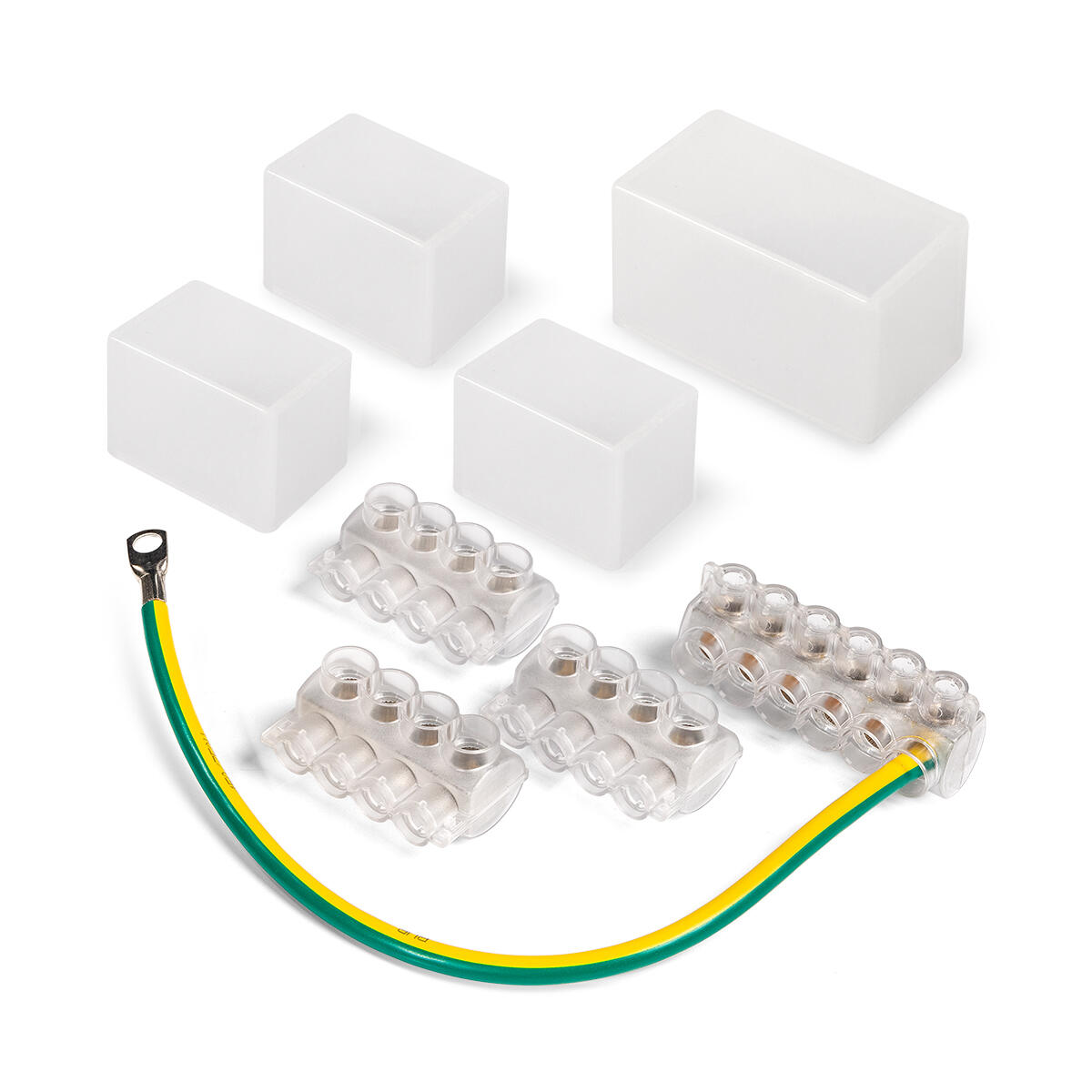

НК-17-СKE10.1 - 3 шт., KE10.3 - 1 шт.КНК-С-4 - 3 шт., КНК-С-6 - 1 шт.10-35 / 1,5-25

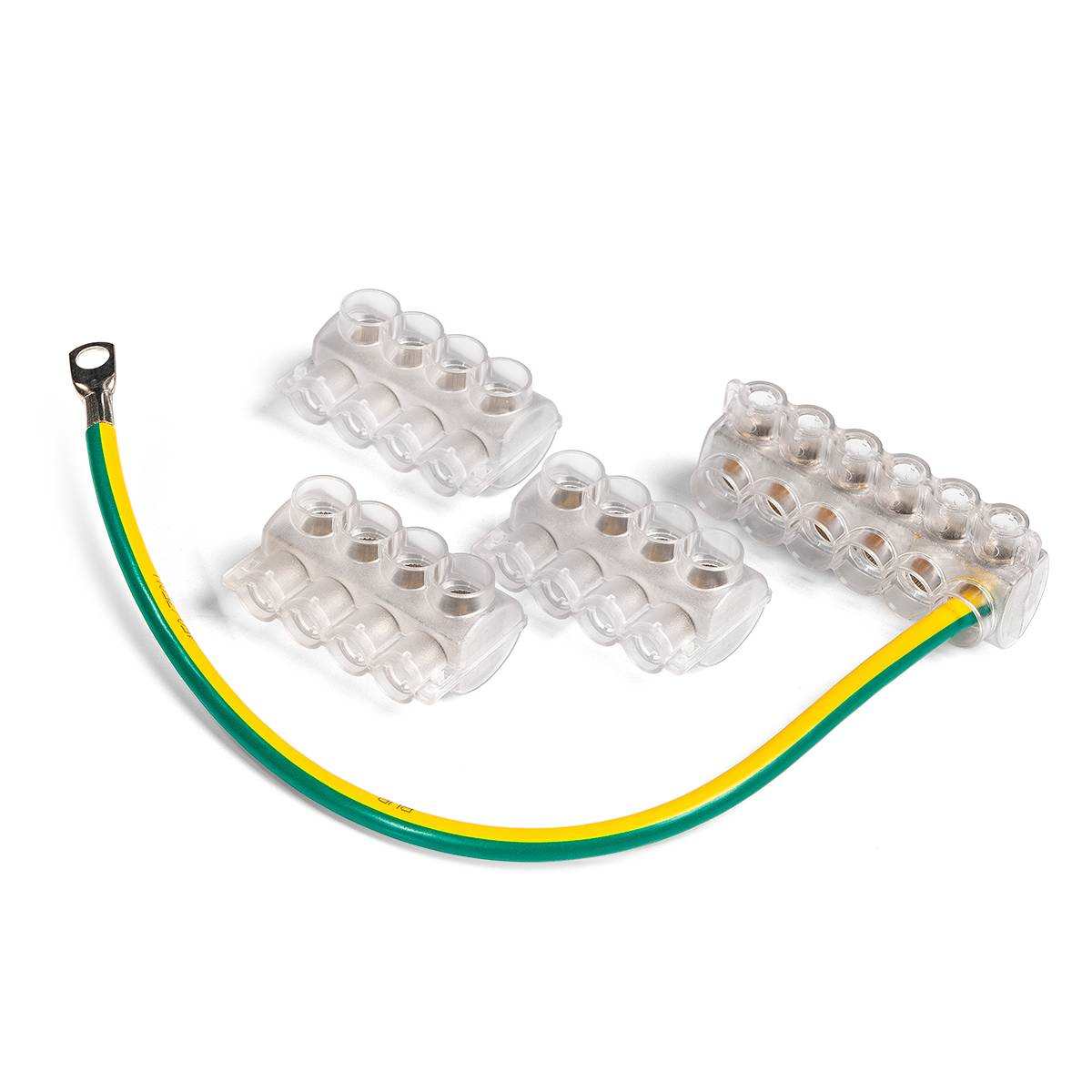

НК-50KE10.504 - 3 шт., KE10.506 - 1 шт.нет10-50 / 2,5-25

Крышки КНК и КНК-С

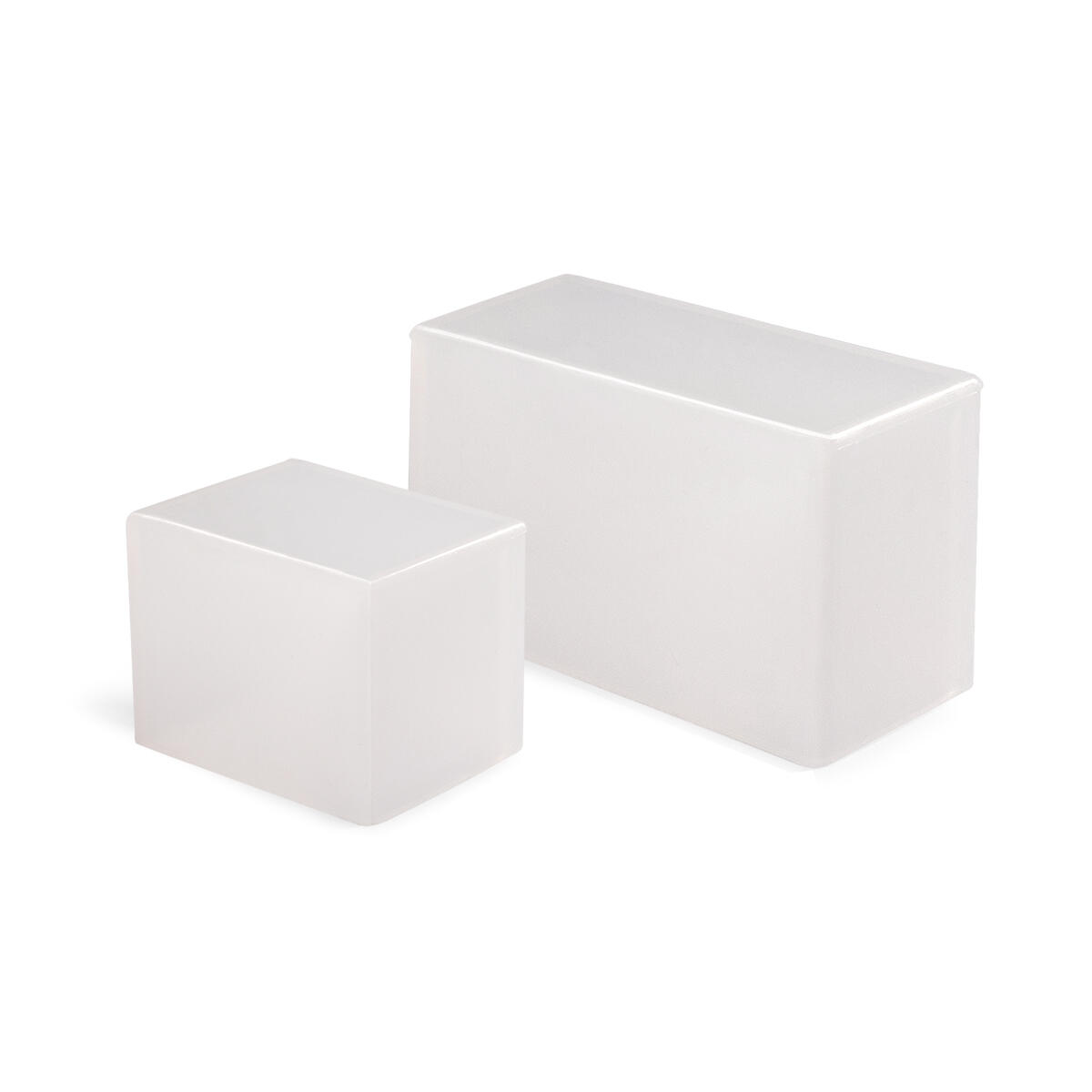

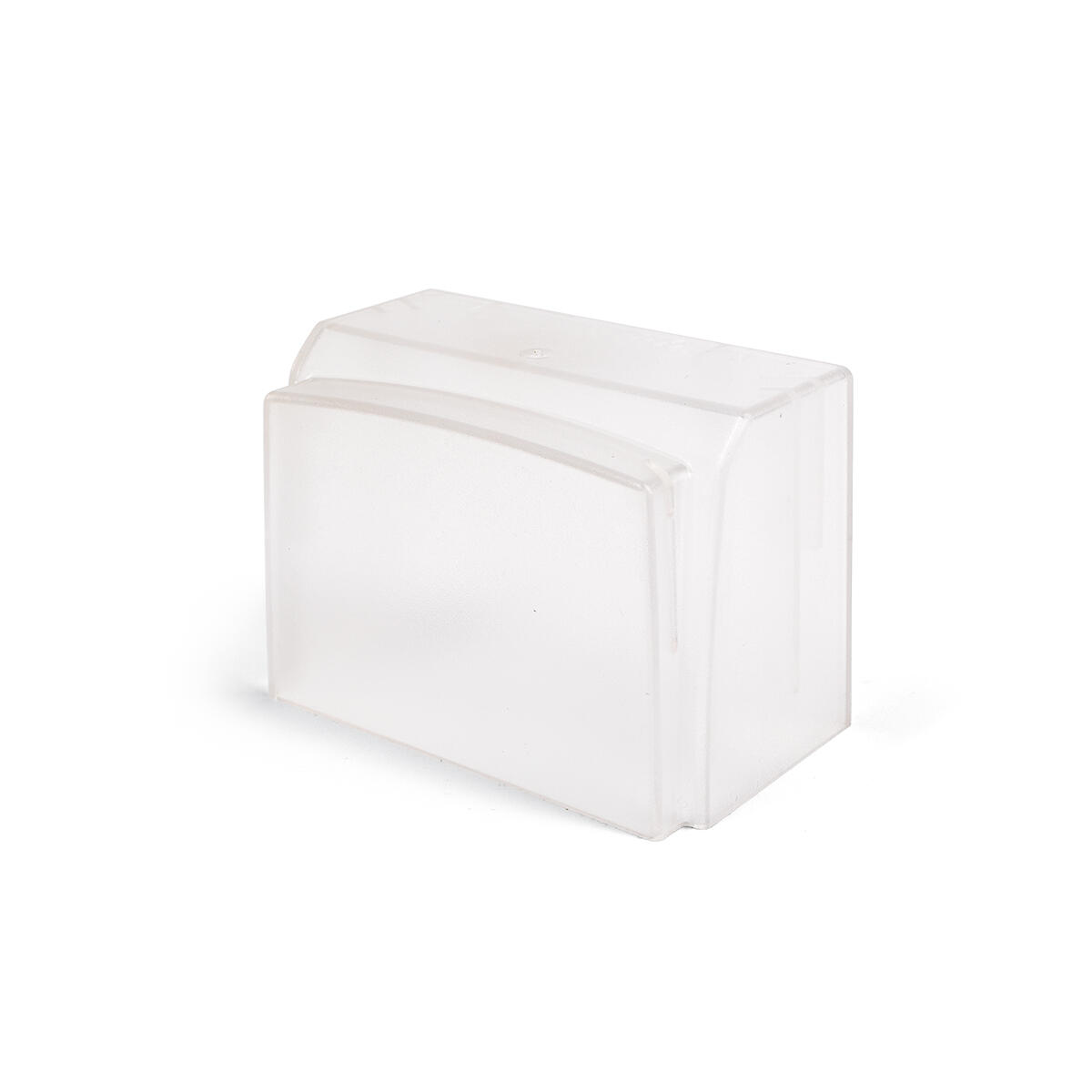

Крышка дает клеммнику дополнительную защиту в стойке опоры. КНК из прозрачного поликарбоната подходит к четырехконтактным KE10.1 и KE10.504, внутренние ребра жесткости правильно позиционируют клеммник. Силиконовые крышки КНК-С-4 надевают на KE10.1 и KE10.504, КНК-С-6 - на шестиконтактные KE10.3 и KE10.506. Силикон эластичный, клеммник входит в натяг, и крышка не спадает в процессе эксплуатации. Крышки докупают отдельно, если набор взяли без них, или сразу выбирают НК-17 и НК-17-С, где они уже входят в комплект.

Поставка клеммников по Казахстану

Техэлектро поставляет клеммники и наборы КВТ для сетей уличного освещения по всему Казахстану: электромонтажным организациям, подрядчикам по наружному освещению и энергетическим предприятиям. Подберем набор и отдельные клеммники под сечение кабеля на объекте и выставим счет для юрлица.

Инструмент и арматура для работы с проводом СИП описаны в статье монтаж СИП: инструмент, зажимы и арматура, другие соединители - в разделе изолированные разъемы, наконечники и клеммы.

Для разделки кабеля на опорах освещения смотрите раздел муфты для уличного освещения.

Частые вопросы

Чем набор НК-15 отличается от НК-17?

Клеммники в них одинаковые: три KE10.1 и один KE10.3. В НК-17 дополнительно входят три поликарбонатные крышки КНК.

Можно ли соединять алюминий и медь в клеммнике KE10?

Да. Контактная часть из алюминиевого сплава покрыта антикоррозийной пастой и рассчитана на алюминиевые и медные жилы.

На какое сечение рассчитаны KE10.504 и KE10.506?

На алюминиевые жилы 10-50 мм² и медные 2,5-25 мм². Эти клеммники входят в набор НК-50.

Каким инструментом монтируют клеммники?

Имбусовым ключом 5 мм, момент затяжки - 10 Нм. Изоляцию снимают на 14-18 мм.

При какой температуре работают клеммники KE10?

Рабочий диапазон температур - от -60 до +55 °C, рабочее напряжение - до 1 кВ.

Есть ли доставка клеммников по Казахстану?

Да, Техэлектро отправляет клеммники и наборы КВТ по всему Казахстану, работаем с юрлицами по счету.
