Изолированные гильзы: для чего и как выбрать

Изолированная соединительная гильза соединяет два медных провода встык: жилы вставляют с двух сторон и опрессовывают, а изоляция гильзы закрывает место соединения. Так наращивают и ремонтируют провода в щитах, распределительных коробках и на оборудовании. Гильзу выбирают по двум признакам: сечение провода и способ соединения - опрессовка или пайка.

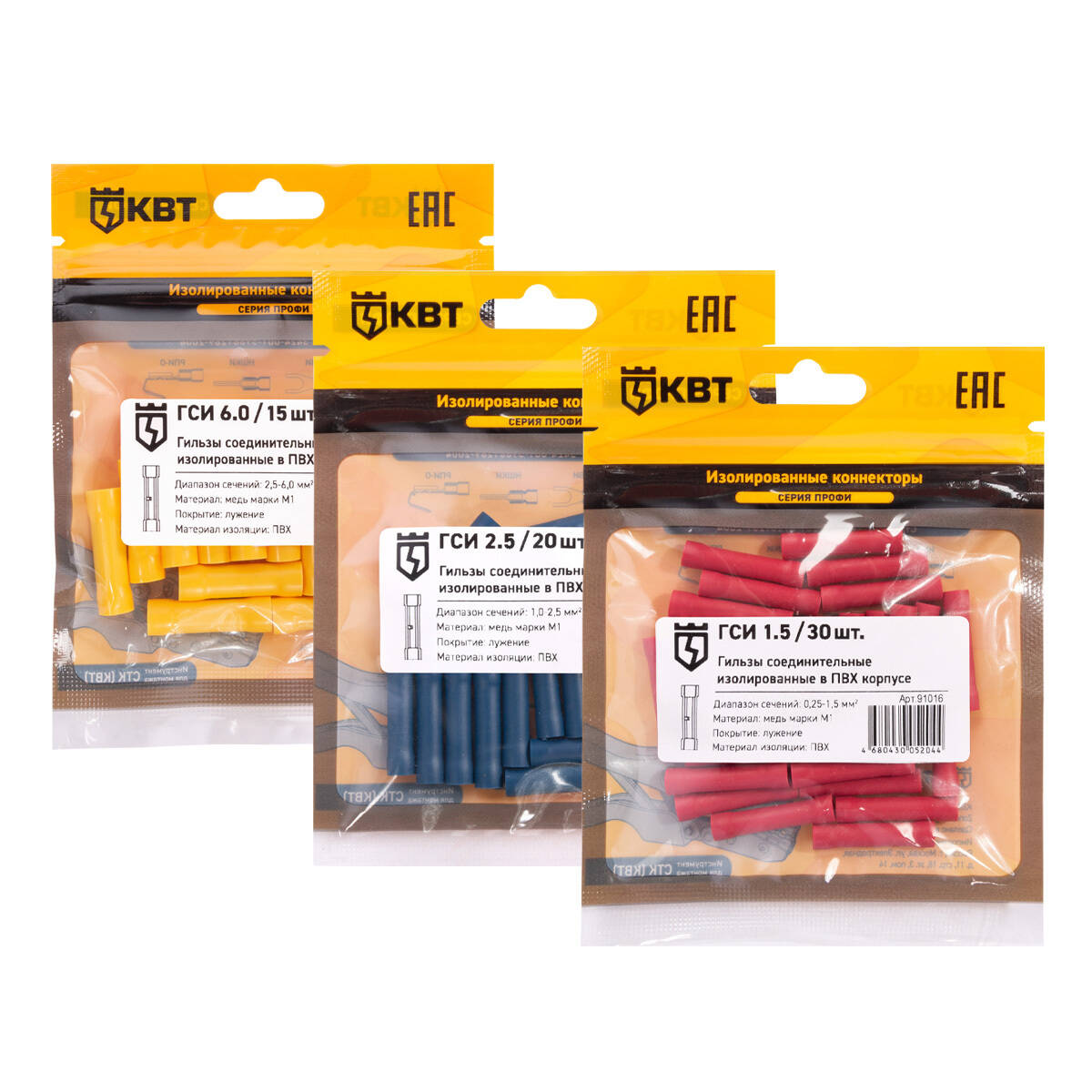

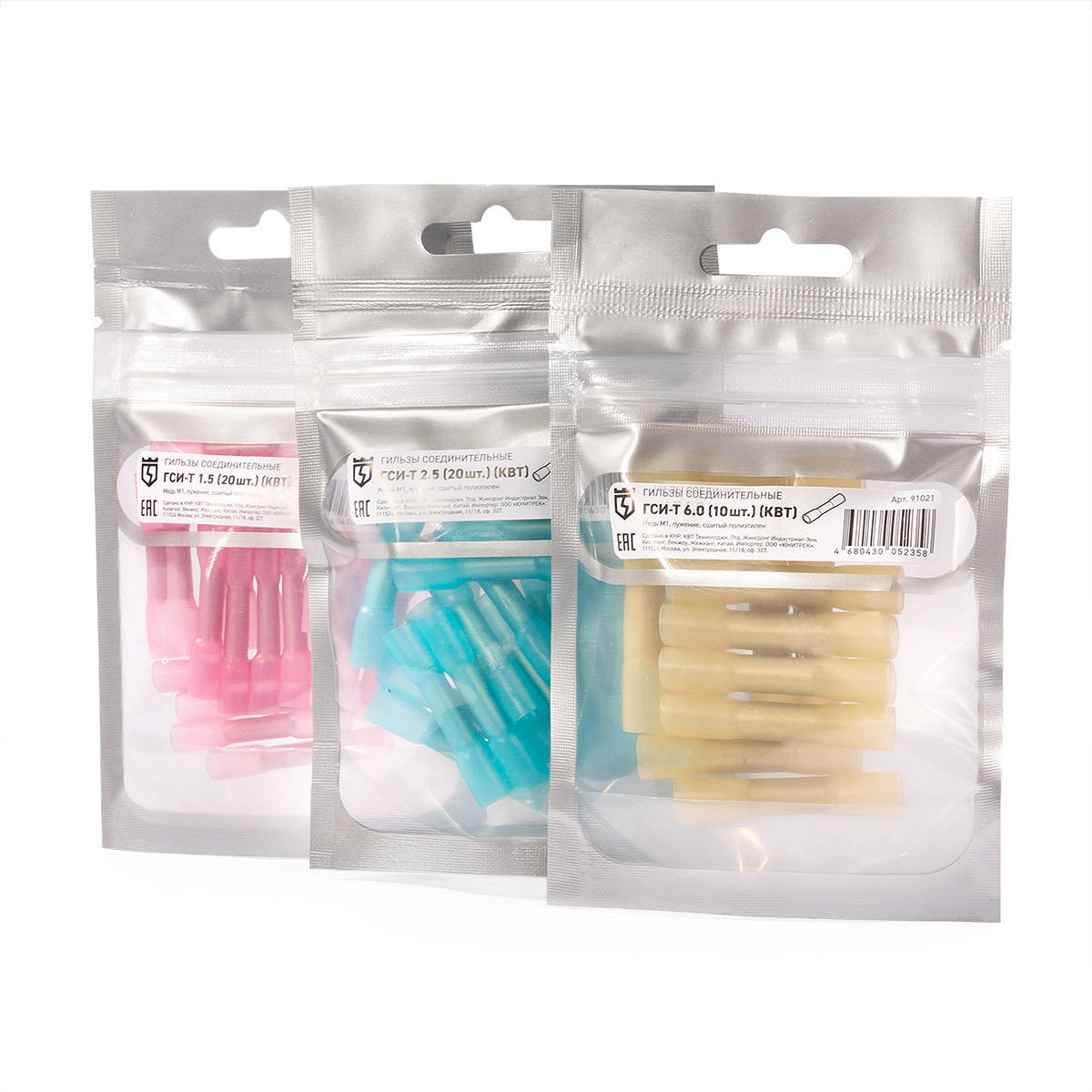

В разделе - гильзы соединительные изолированные КВТ серий ПРОФИ и EasyFix: ГСИ, ГСИ(н) и ГСИ-Т на сечения от 0.25 до 16 мм², термоусаживаемые соединители под пайку ПК-Т, наборы гильз и соединителей, а также небольшие упаковки по 10-30 штук для разовых работ.

Какие гильзы есть в разделе

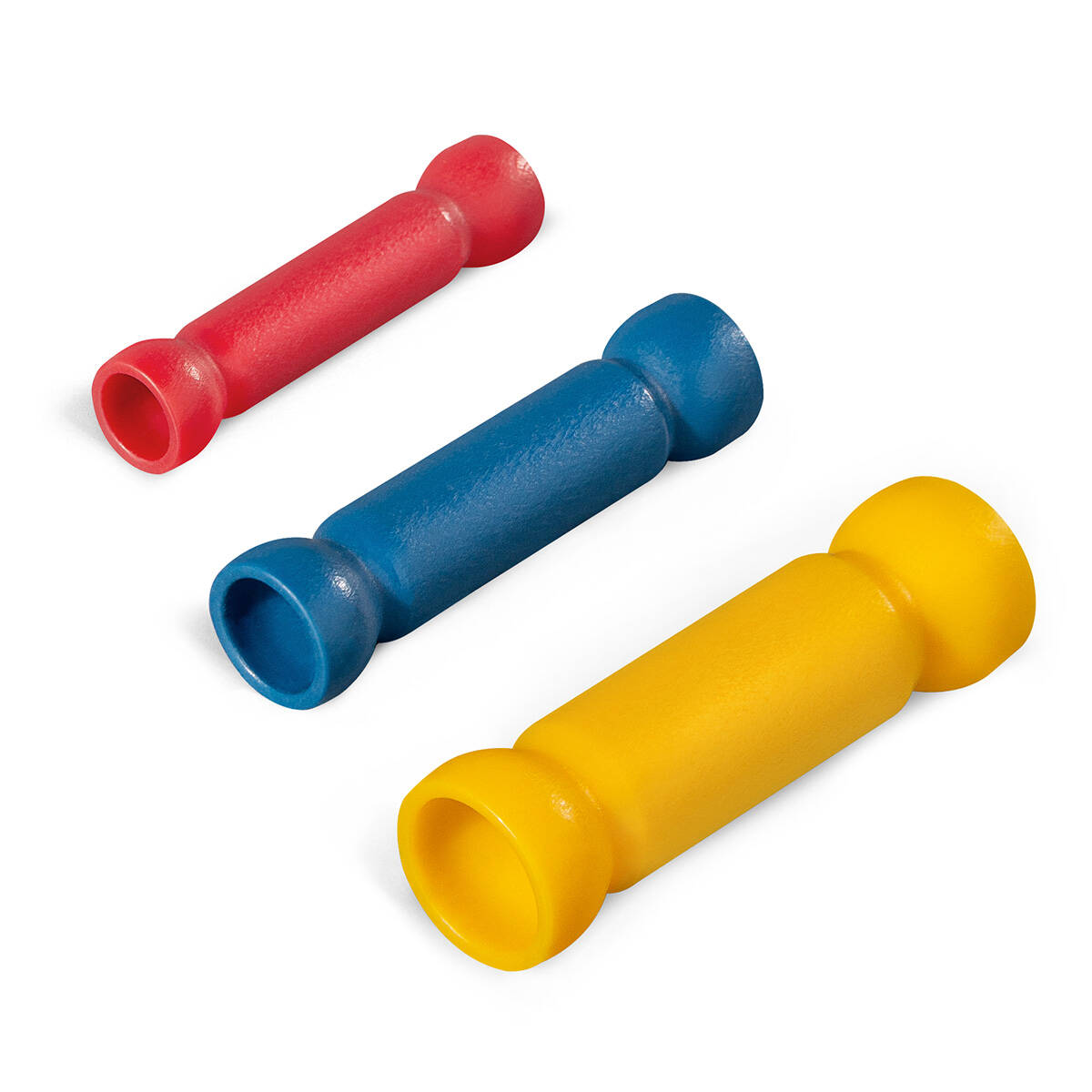

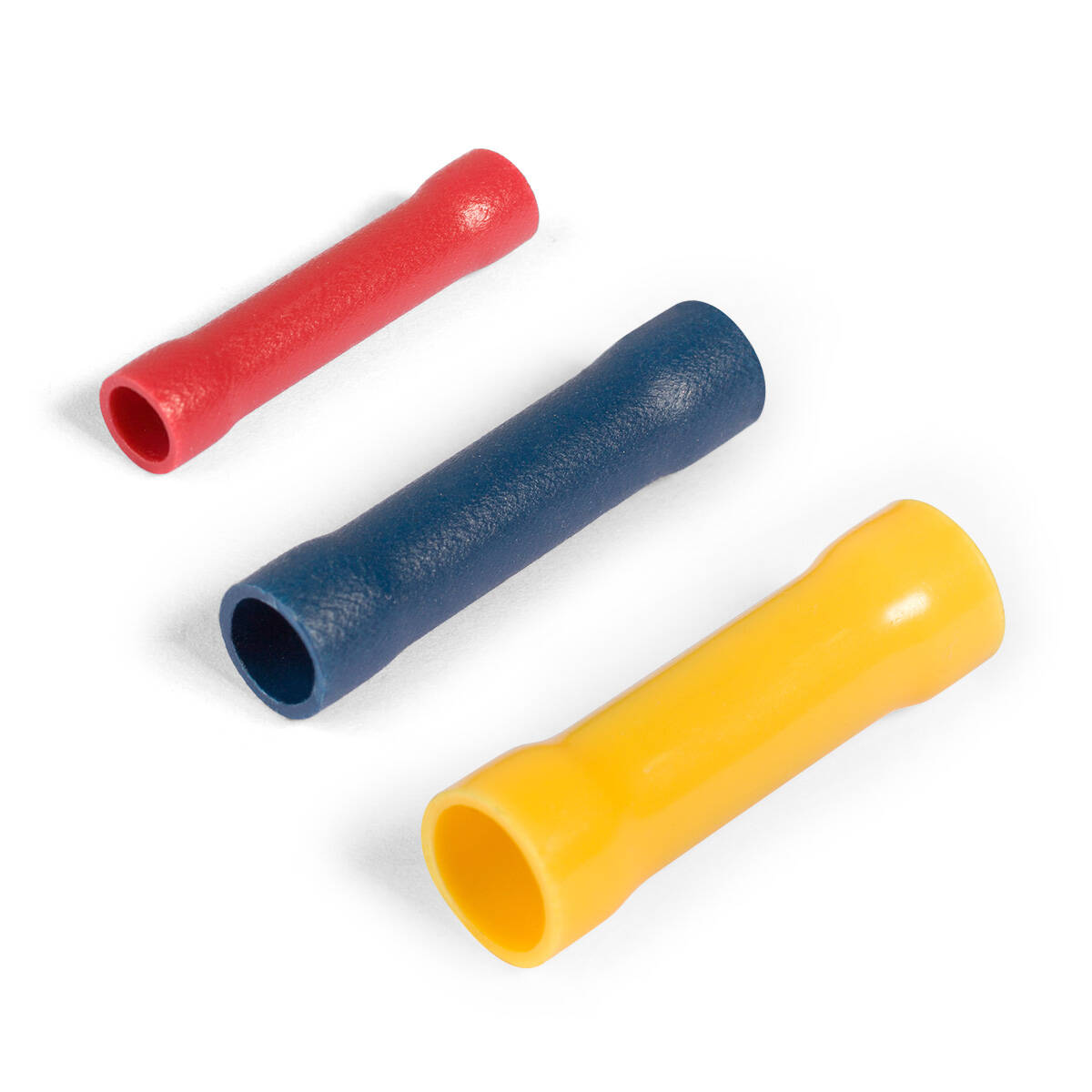

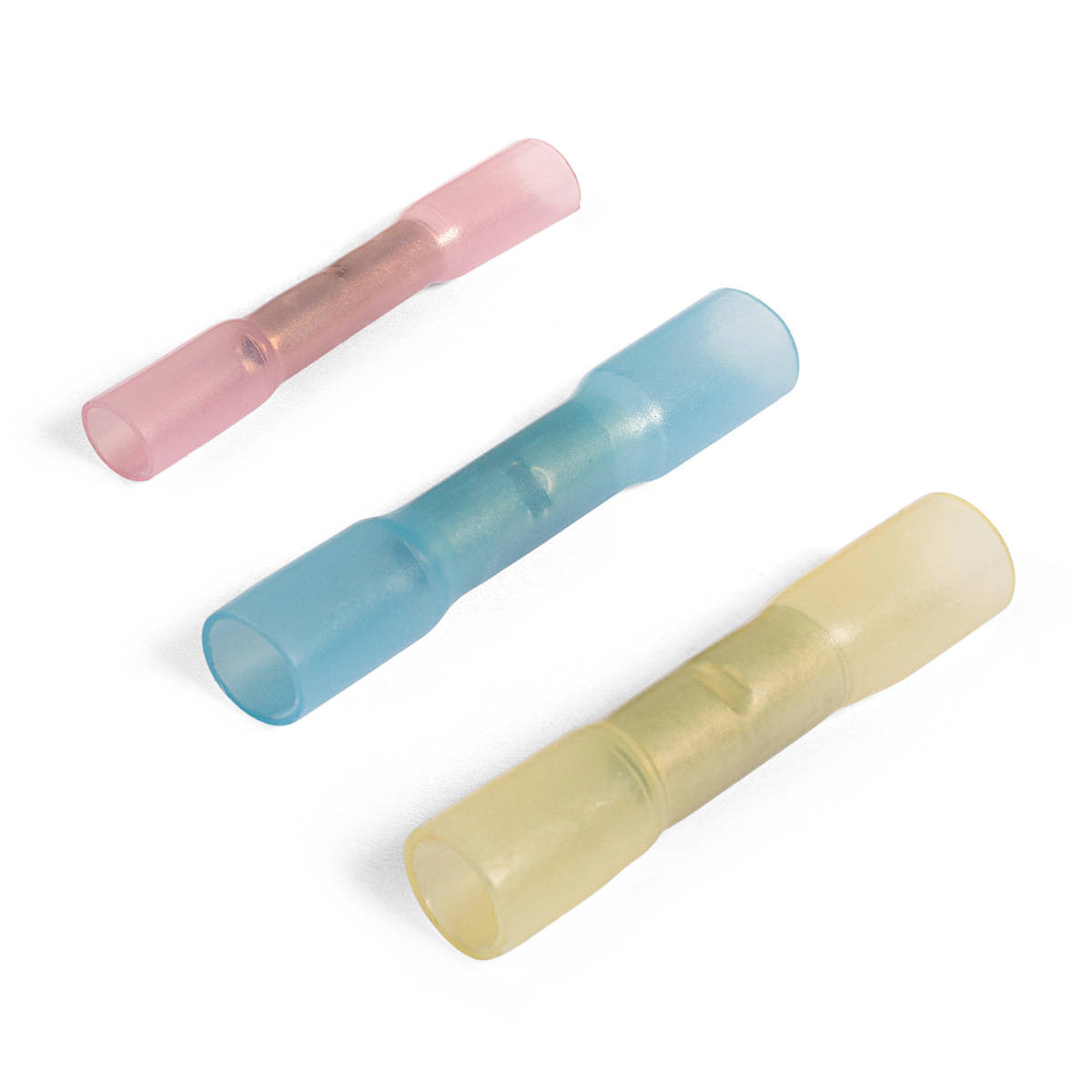

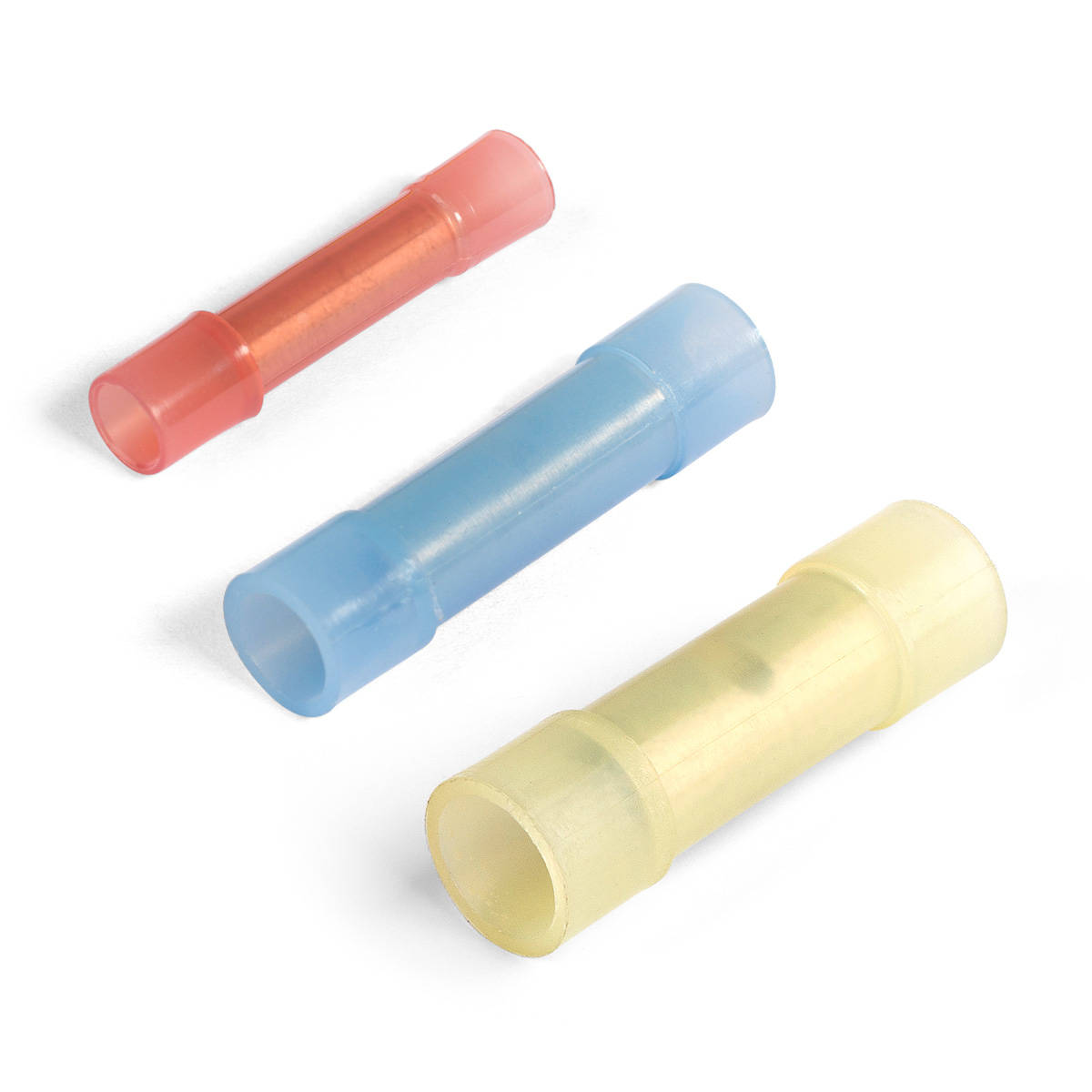

Гильзы ГСИ выпускаются пяти типоразмеров: ГСИ 1.5 для проводов 0.25-1.5 мм², ГСИ 2.5 - для 1.0-2.5 мм², ГСИ 6.0 - для 2.5-6 мм², ГСИ 10 и ГСИ 16 - для проводов 10 и 16 мм². Типоразмеры 1.5, 2.5 и 6.0 есть в сериях ПРОФИ и EasyFix, а также в исполнении ГСИ(н) с теми же диапазонами сечений. Гильзы ГСИ-Т рассчитаны на более узкие диапазоны: 0.5-1.5, 1.5-2.5 и 4-6 мм².

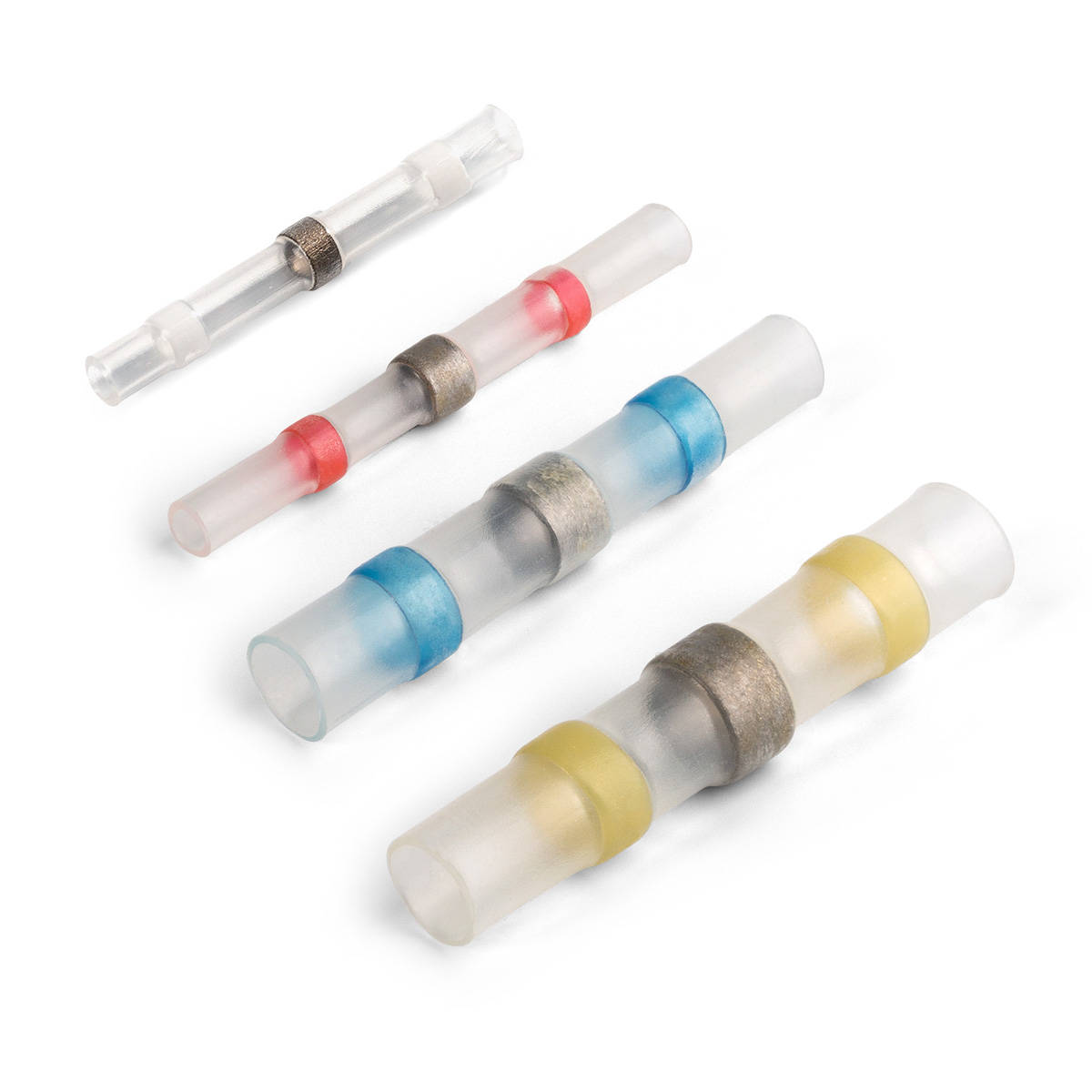

Соединители ПК-Т работают по другому принципу: это термоусаживаемые соединители под пайку для многопроволочных медных проводов от 0.25 до 6 мм², для монтажа которых не нужна канифоль. Самый маленький ПК-Т 0.34 рассчитан на тонкие провода 0.25-0.34 мм².

ИзделиеСечение, мм²СоединениеСерия
ГСИ 1.5, ГСИ 2.5, ГСИ 6.00.25-1.5, 1.0-2.5, 2.5-6опрессовкаПРОФИ, EasyFix
ГСИ 10, ГСИ 1610, 16опрессовкаПРОФИ
ГСИ(н) 1.5, ГСИ(н) 2.5, ГСИ(н) 6.00.25-1.5, 1.0-2.5, 2.5-6опрессовкаПРОФИ
ГСИ-Т 1.5, ГСИ-Т 2.5, ГСИ-Т 6.00.5-1.5, 1.5-2.5, 4-6опрессовкаПРОФИ
ПК-Т 0.34, ПК-Т 1.00.25-0.34, 0.5-1.0пайка, многопроволочные жилы-
ПК-Т 2.5, ПК-Т 6.01.5-2.5, 4-6пайка, многопроволочные жилы-

Как опрессовать гильзу

Надёжный контакт получается, только если гильза подобрана по сечению, а жила зачищена на нужную длину. Снимите изоляцию на длину, равную половине металлической части гильзы, скрутите многопроволочную жилу, вставьте её в гильзу до середины и обожмите пресс-клещами для изолированных наконечников гнездом того же размера. Затем повторите со вторым проводом. После опрессовки проверьте соединение на разрыв рукой: жила не должна выходить из гильзы.

Пассатижами гильзы не обжимают: они сминают изоляцию и не дают нужного обжатия. Сравнение гильз, клемм и других способов соединения - в статье как соединить провода: гильзы, клеммы, опрессовка и СИП-зажимы.

Соединители под пайку и наборы

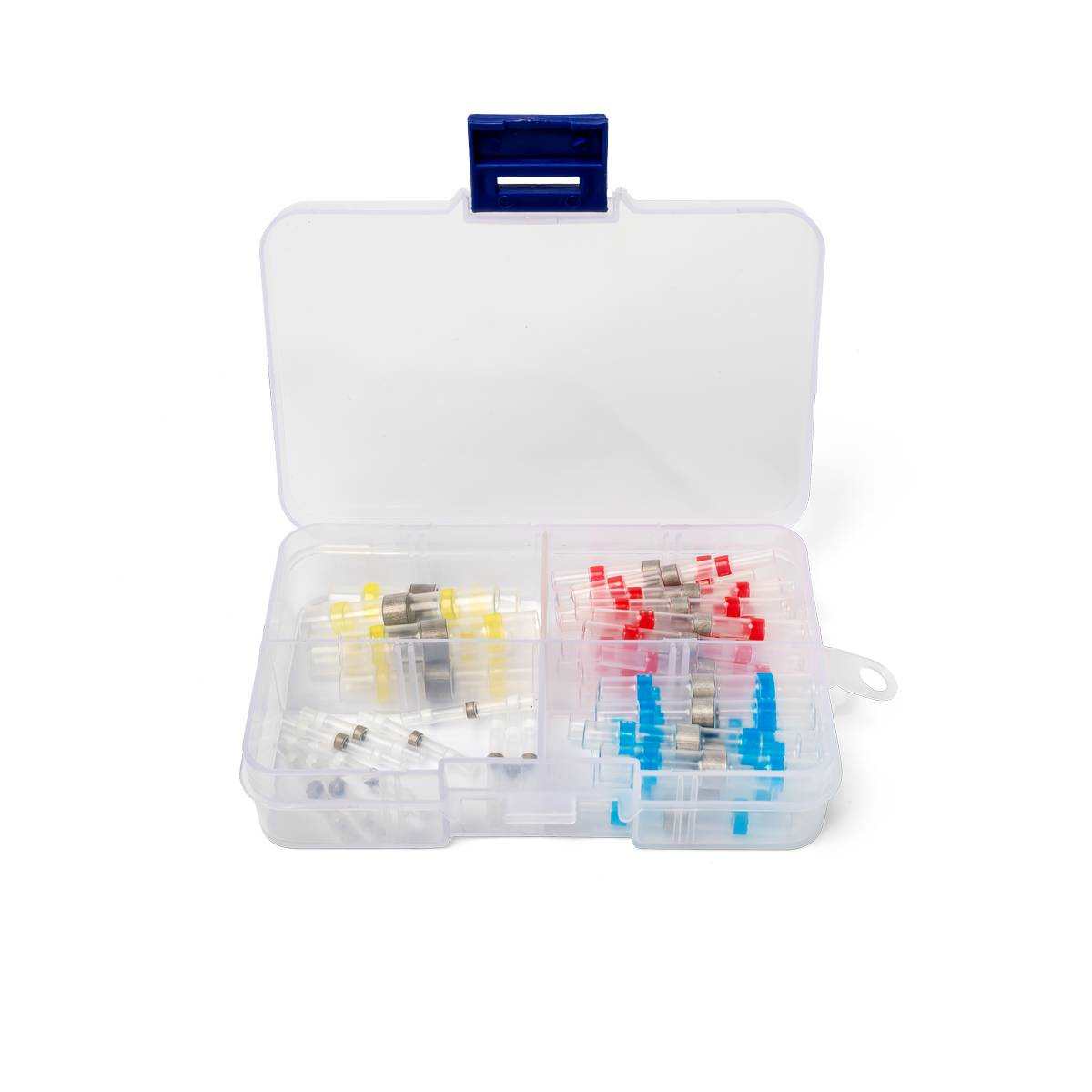

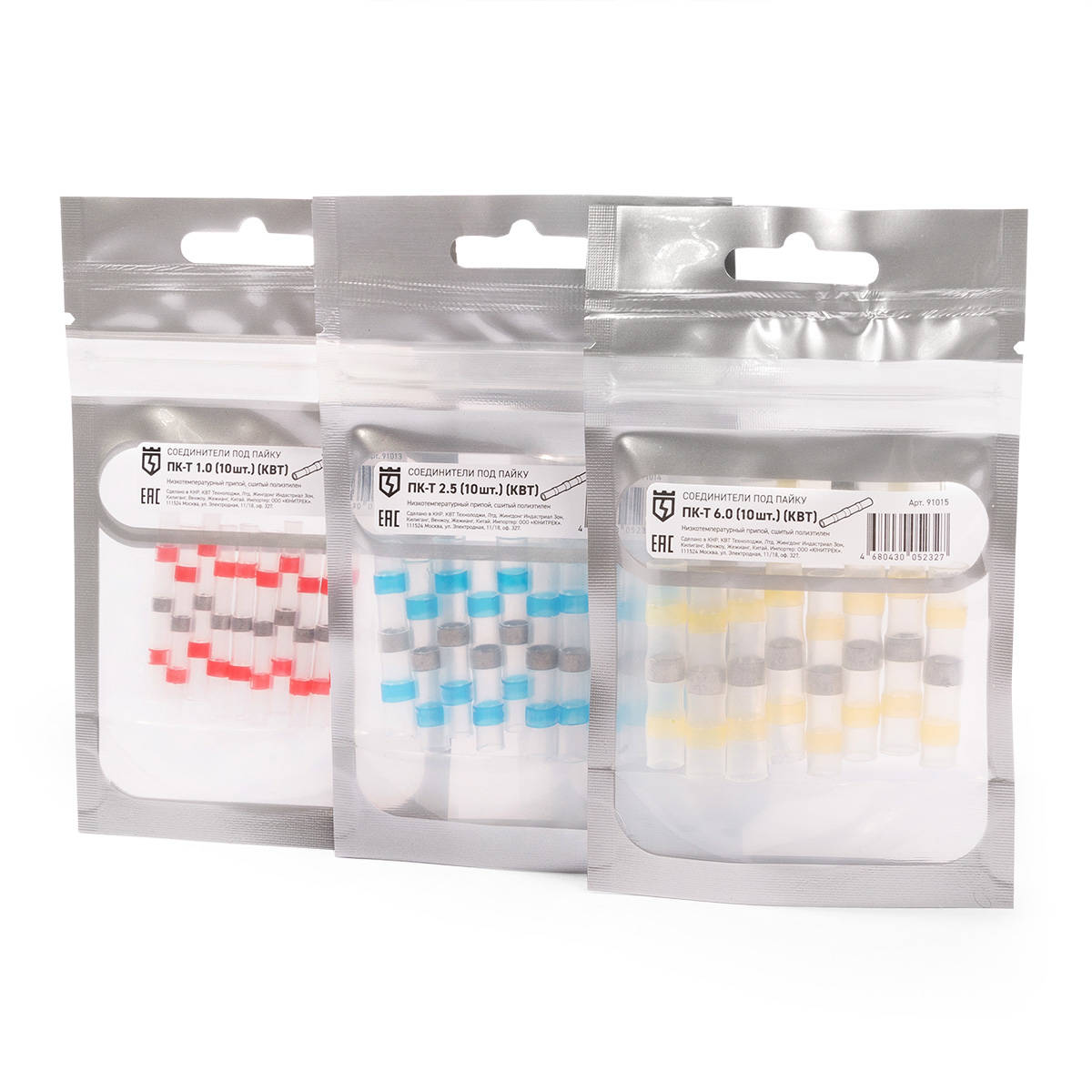

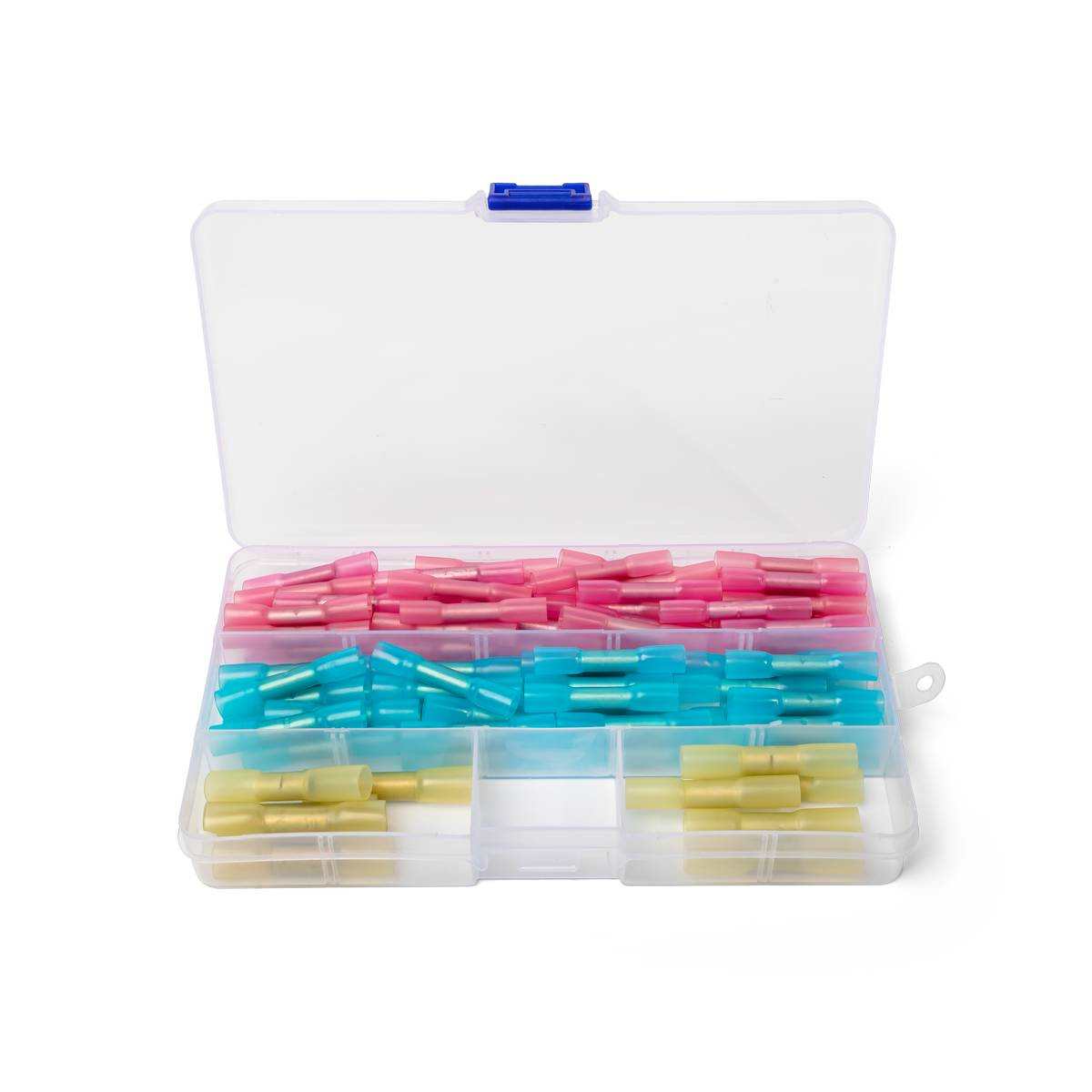

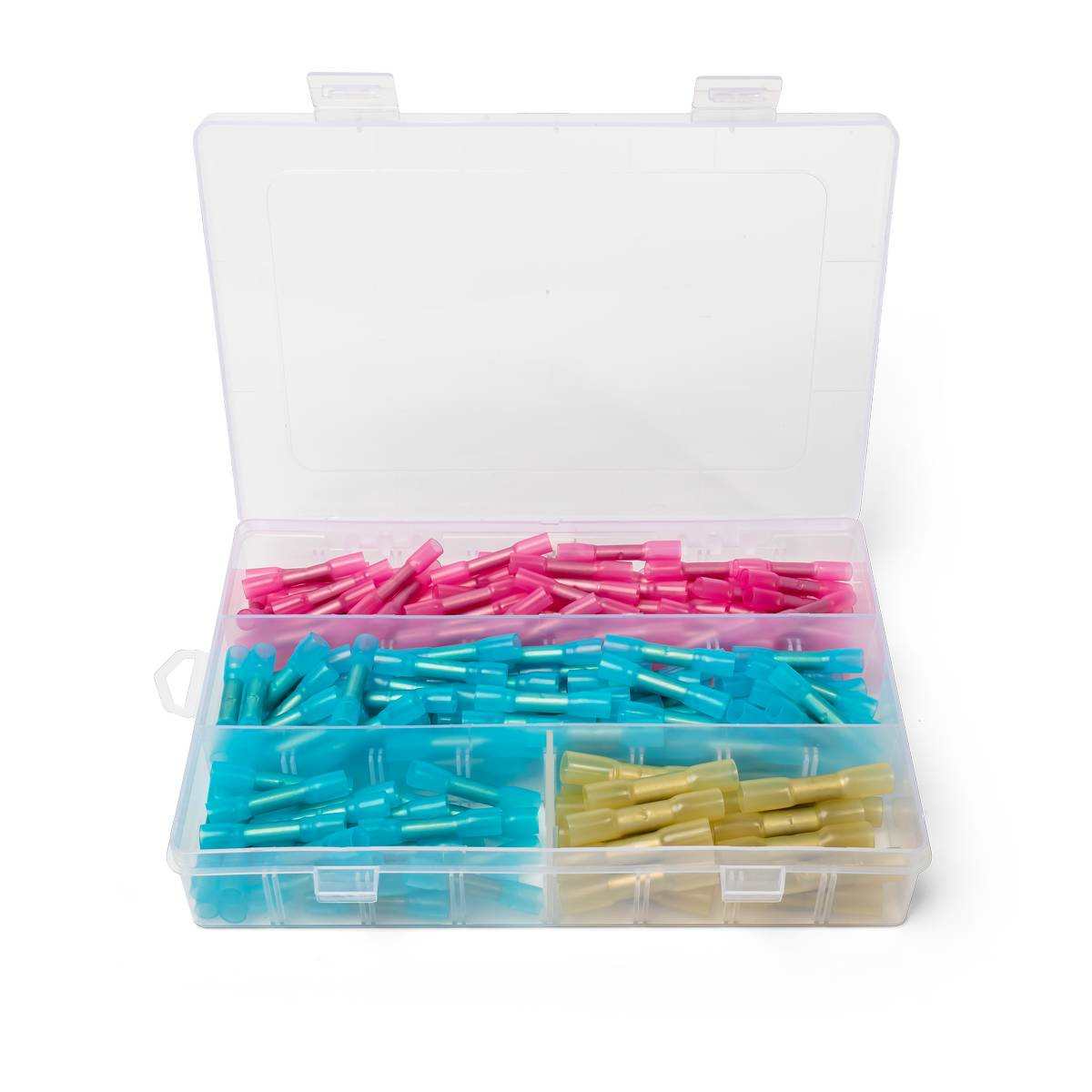

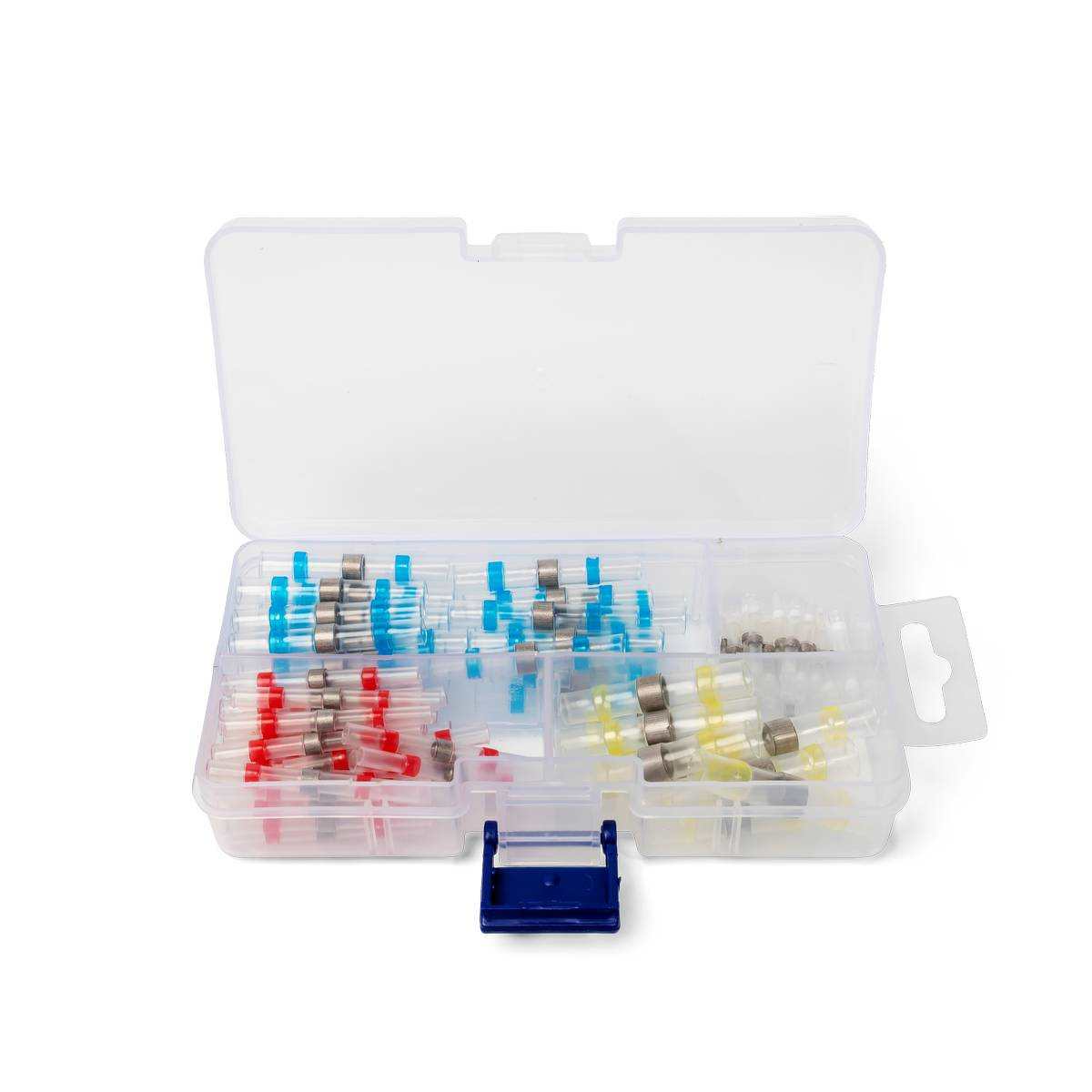

Соединитель ПК-Т надевают на зачищенные концы многопроволочных проводов, сведённые встык, и равномерно прогревают, пока трубка не усядет по всей длине. Подбирают его по сечению так же, как гильзу: ПК-Т 1.0 - на 0.5-1.0 мм², ПК-Т 2.5 - на 1.5-2.5 мм², ПК-Т 6.0 - на 4-6 мм². Наборы ГСИ-Т-100 и ГСИ-Т-200 собраны из гильз на 0.5-6 мм², наборы ПК-Т-50 и ПК-Т-100 - из соединителей на 0.25-6.0 мм². Их удобно держать в монтажной сумке, чтобы закрыть все ходовые сечения.

Поставка изолированных гильз по Казахстану

Техэлектро - официальный дилер КВТ в Казахстане, поставляет гильзы и соединители монтажным организациям, электрикам и промышленным предприятиям по всему Казахстану. Подберём типоразмеры под сечения ваших проводов и выставим счёт для юрлица.

Наконечники, разъёмы и клеммы смотрите в разделе изолированные разъёмы, наконечники и клеммы.

Для оконцевания жил смотрите разделы изолированные наконечники и наконечники НШВИ, а для соединения проводов без опрессовки раздел соединительные зажимы.

Частые вопросы

Какую гильзу выбрать для провода 2.5 мм²?

Под опрессовку - ГСИ 2.5 на 1.0-2.5 мм² или ГСИ-Т 2.5 на 1.5-2.5 мм². Под пайку - соединитель ПК-Т 2.5 на 1.5-2.5 мм².

Есть ли изолированные гильзы на 10 и 16 мм²?

Да, ГСИ 10 и ГСИ 16 серии ПРОФИ для соединения медных проводов сечением 10 и 16 мм².

Подходят ли гильзы для алюминиевых проводов?

Гильзы и соединители этого раздела предназначены для медных проводов.

Чем ПК-Т отличается от гильзы ГСИ?

Гильзу ГСИ опрессовывают, а ПК-Т - термоусаживаемый соединитель под пайку многопроволочных проводов, канифоль для монтажа не нужна.

Чем обжимать изолированные гильзы?

Пресс-клещами для изолированных наконечников с гнездом под размер гильзы. Пассатижи сминают изоляцию и не дают нужного обжатия.

Есть ли доставка гильз по Казахстану?

Да, Техэлектро отправляет продукцию КВТ по всему Казахстану, работаем с юрлицами по счёту.
