Алюмомедные и алюминиевые наконечники и гильзы

Алюмомедные и алюминиевые наконечники: где применяют

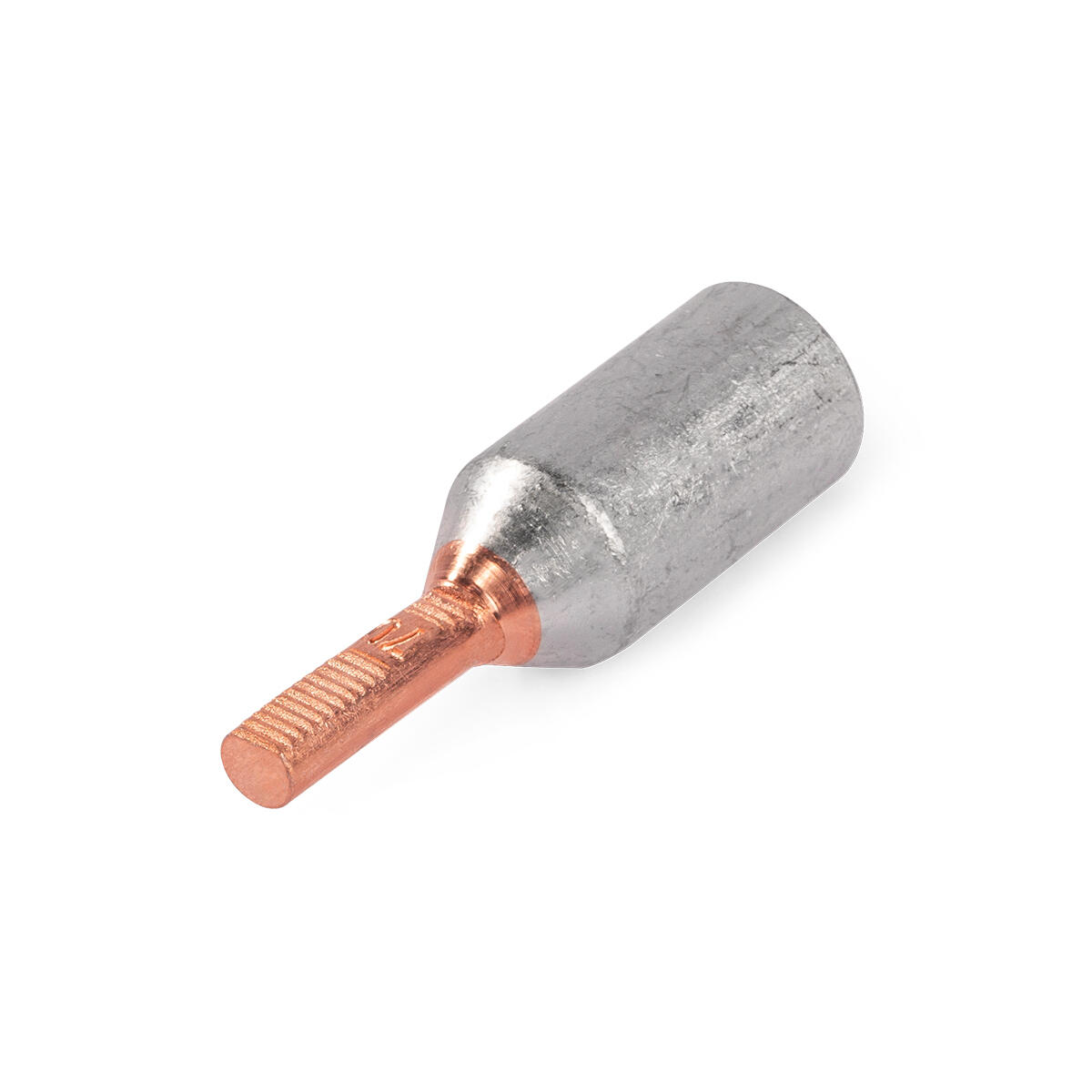

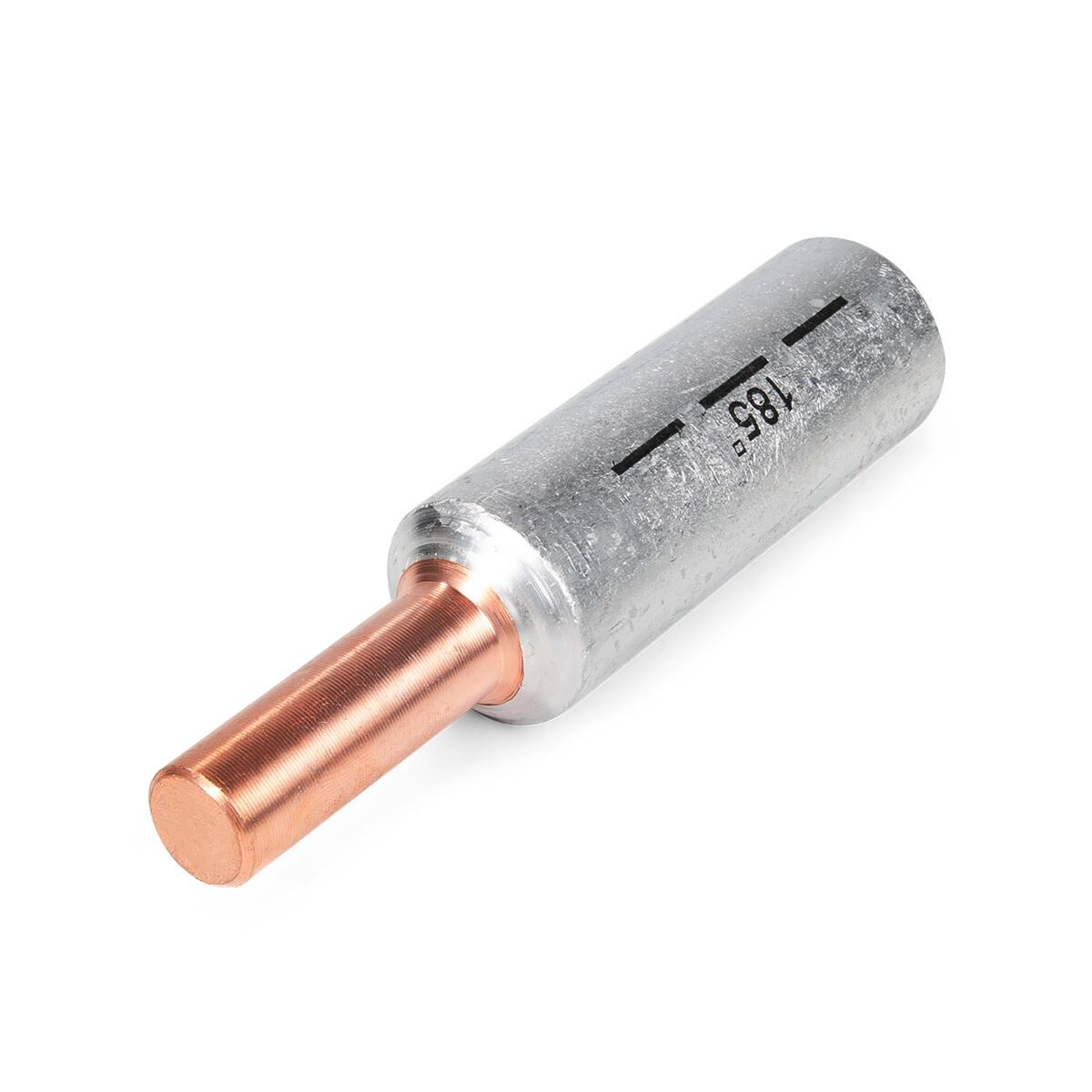

Алюминиевые (ТА) и алюмомедные (ТАМ) наконечники и гильзы служат для оконцевания и соединения алюминиевых жил кабеля сечением от 16 до 800 мм². Алюмомедный наконечник имеет медную контактную часть, поэтому подключается к медным шинам и аппаратам без переходного окисления – это снимает главную проблему пары «алюминий–медь».

Наконечники ставят по ГОСТ 9581-80 (алюминиевые) и ТУ на алюмомедные КВТ, опрессовкой в гидропрессе. Для линий 0,4–10 кВ это основной способ оконцевания силовых алюминиевых кабелей.

Чем отличается ТА от ТАМ

ТА – цельноалюминиевый наконечник, применяется при подключении к алюминиевым шинам. ТАМ – алюмомедный, с медным хвостовиком, обязателен при переходе на медную шину или аппарат: прямой контакт алюминия с медью в контактном узле даёт электрохимическую коррозию и нагрев.

Как подобрать наконечник под кабель

Наконечник берут строго по сечению и числу проволок жилы: маркировка ТА 50-8 означает сечение 50 мм² и диаметр отверстия под болт 8 мм. Ошибка на один типоразмер – это либо не насаженный наконечник, либо слабая опрессовка и перегрев контакта под нагрузкой.

Каким инструментом опрессовывать

Сечения до 35–50 мм² опрессовывают механическими пресс-клещами, от 70 мм² – только гидравлическим прессом с матрицами под конкретный типоразмер. Подобрать пресс и матрицы поможет наш разбор опрессовки кабельных наконечников, а медные аналоги – в разделе медные наконечники и гильзы.

Купить в Уральске

Техэлектро – официальный дилер КВТ, держит алюминиевые и алюмомедные наконечники и гильзы всех ходовых сечений на складе в Уральске. Работаем по заявке, доставка по Казахстану.

Частые вопросы

Чем отличается наконечник ТА от ТАМ?

ТА – цельноалюминиевый, для подключения к алюминиевым шинам. ТАМ – алюмомедный с медным хвостовиком, обязателен при переходе на медную шину или аппарат, чтобы исключить коррозию пары алюминий–медь.

Можно ли соединять алюминий с медью напрямую?

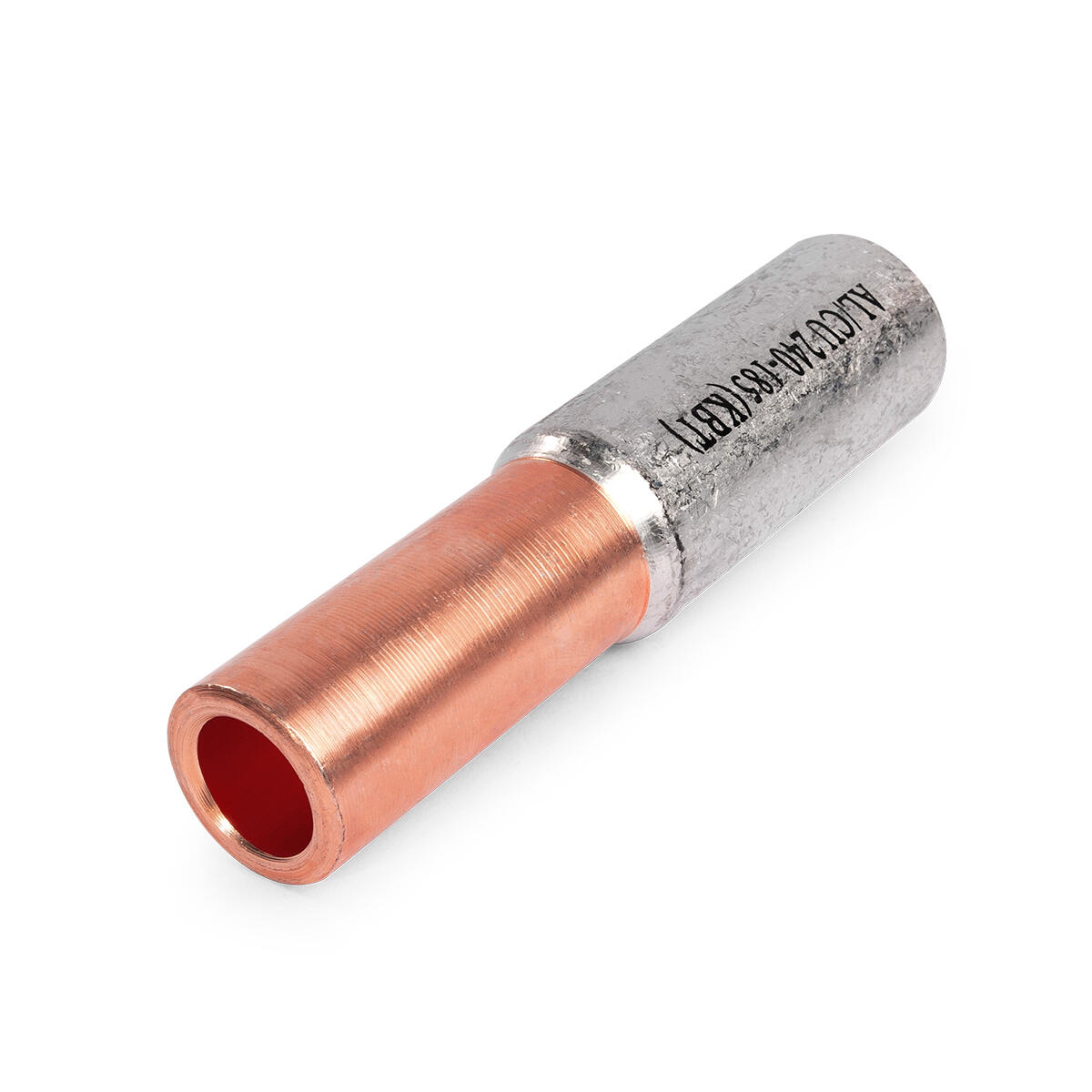

Нет. Прямой контакт алюминия и меди даёт электрохимическую коррозию и нагрев. Для перехода применяют алюмомедные наконечники ТАМ и гильзы ГАМ.

Какое сечение закрывают алюмомедные наконечники?

Ходовой диапазон – от 16 до 300 мм². Алюминиевые ТА выпускают до 240 мм², под большие сечения используют болтовые наконечники.

По какому ГОСТ выпускают алюминиевые наконечники?

Алюминиевые наконечники и гильзы – по ГОСТ 9581-80, алюмомедные – по ТУ производителя (КВТ). Опрессовка ведётся матрицей под конкретный типоразмер.

Каким прессом опрессовывать?

До 35–50 мм² – механическими пресс-клещами, от 70 мм² – гидравлическим прессом с матрицами. Матрицу подбирают строго под сечение наконечника.

Где купить алюмомедные наконечники в Уральске?

Техэлектро держит ТА, ТАМ, ГА и ГАМ всех ходовых сечений на складе в Уральске с доставкой по Казахстану. Подбираем по сечению и типу жилы.
