НШВИ - наконечник штыревой втулочный изолированный: он оконцовывает опрессовкой гибкий многопроволочный медный провод и превращает конец жилы в монолитный штифт для ввода в клемму. Выбирают его по сечению провода и длине контактной части. Все наконечники раздела рассчитаны на медные жилы классов гибкости 3, 4, 5 и 6 и рабочее напряжение до 0,69 кВ, контактная часть - медь с гальваническим лужением.

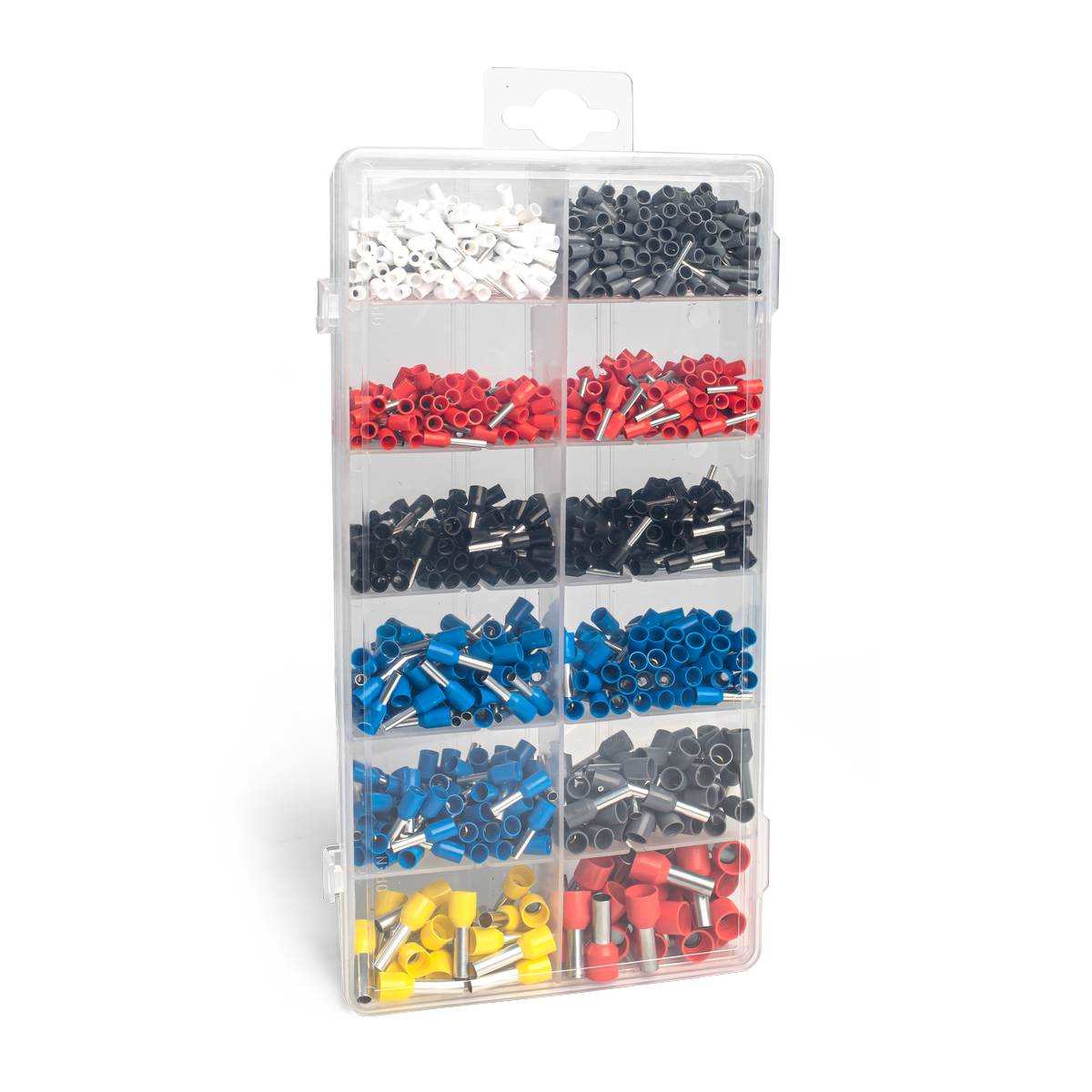

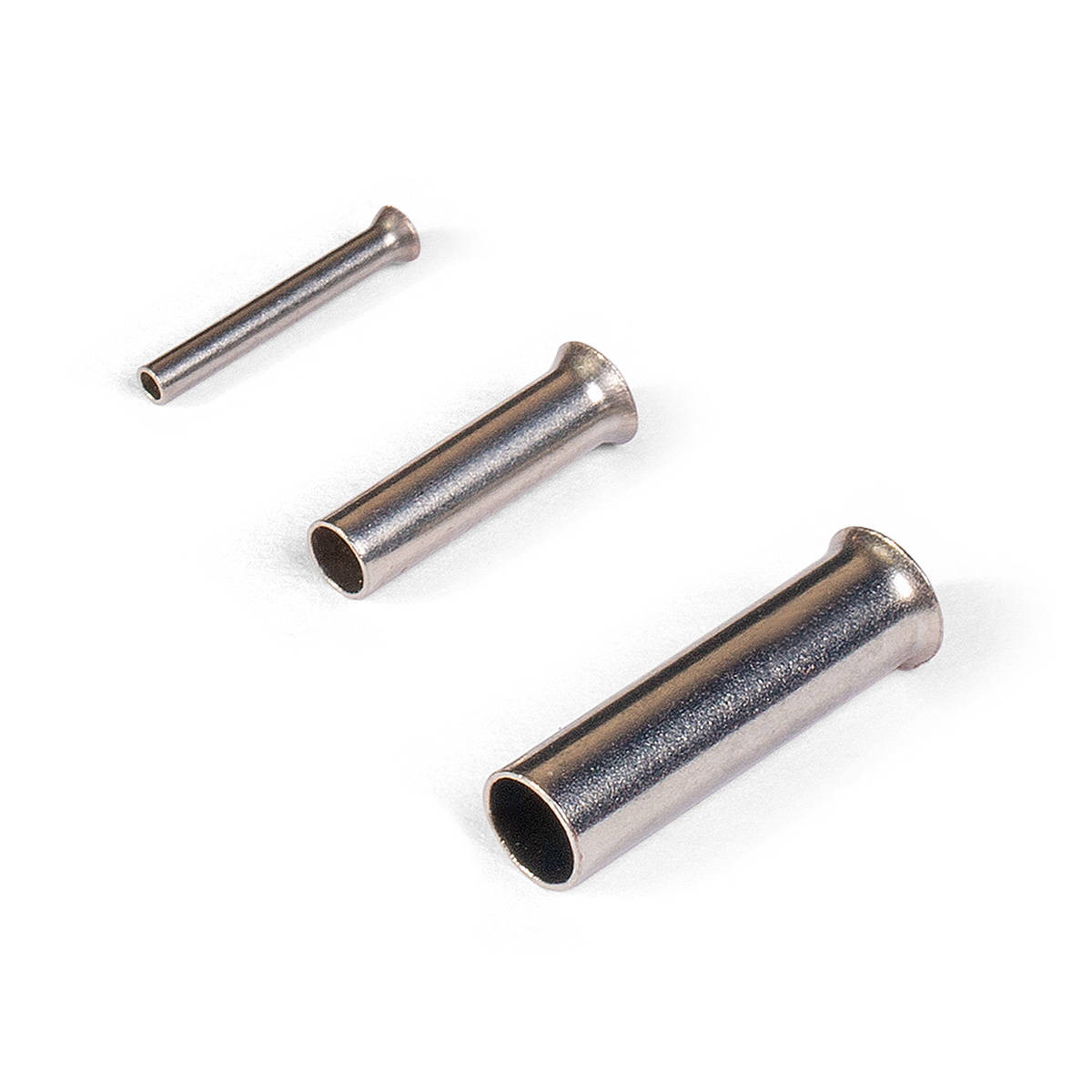

У изолированных исполнений материал изоляции - полипропилен с температурной стойкостью 105 °C, цвет изоляции соответствует DIN 46228, конструкция - Easy Entry. Неизолированные наконечники серии НШВ изоляции не имеют и также обжимаются на гибкий медный провод.
В маркировке НШВИ первое число - сечение жилы в мм², второе - длина контактной части в мм. НШВИ 2.5-12 рассчитан на провод 2,5 мм² и имеет контактную часть 12 мм, НШВИ 35-16 - на провод 35 мм² и контактную часть 16 мм. Одиночные НШВИ выпускаются на сечения 0,25, 0,34, 0,5, 0,75, 1, 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120 и 150 мм².
Длину контактной части подбирают под глубину клеммы. Для сечений 1,5 и 2,5 мм² есть длины 8, 10, 12 и 18 мм, для 4 мм² - 9, 12 и 18 мм, для 6 мм² - 10, 12 и 18 мм. Для 10 и 16 мм² длина 12 мм, для 25 и 35 мм² - 16 мм, для 50 и 70 мм² - 20 мм.

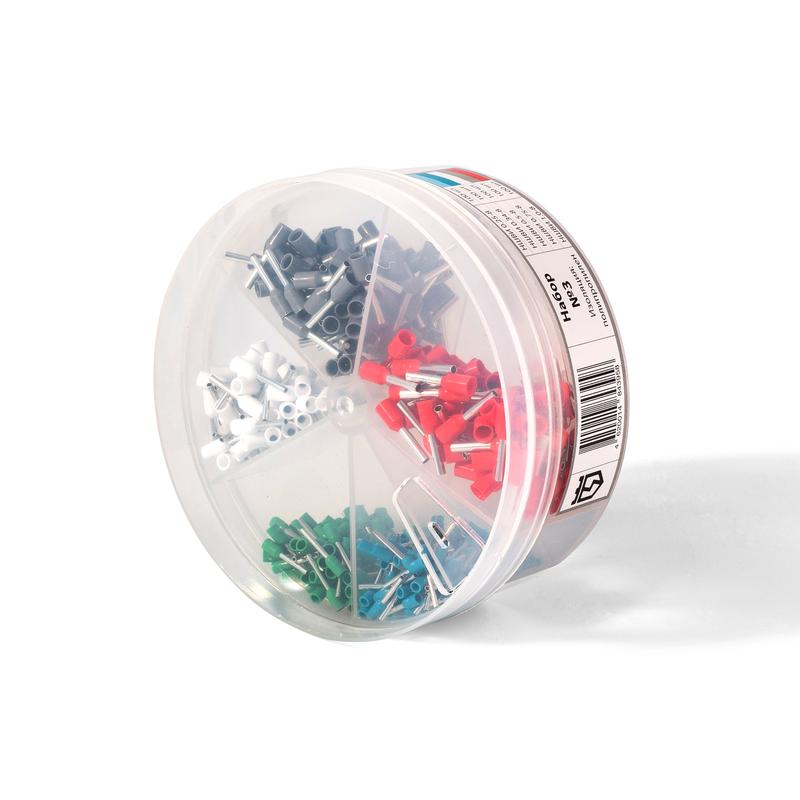

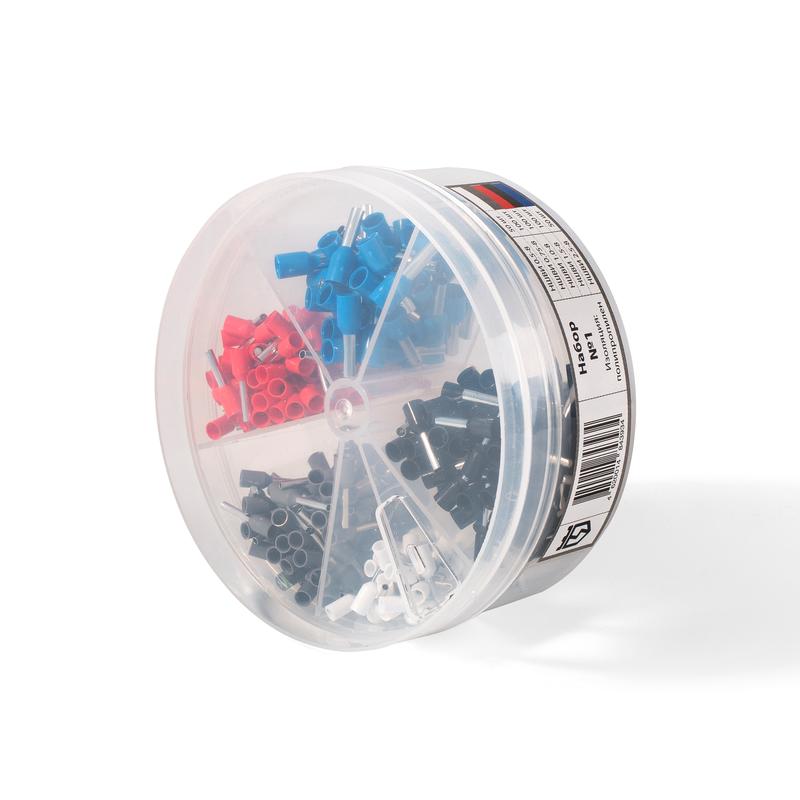

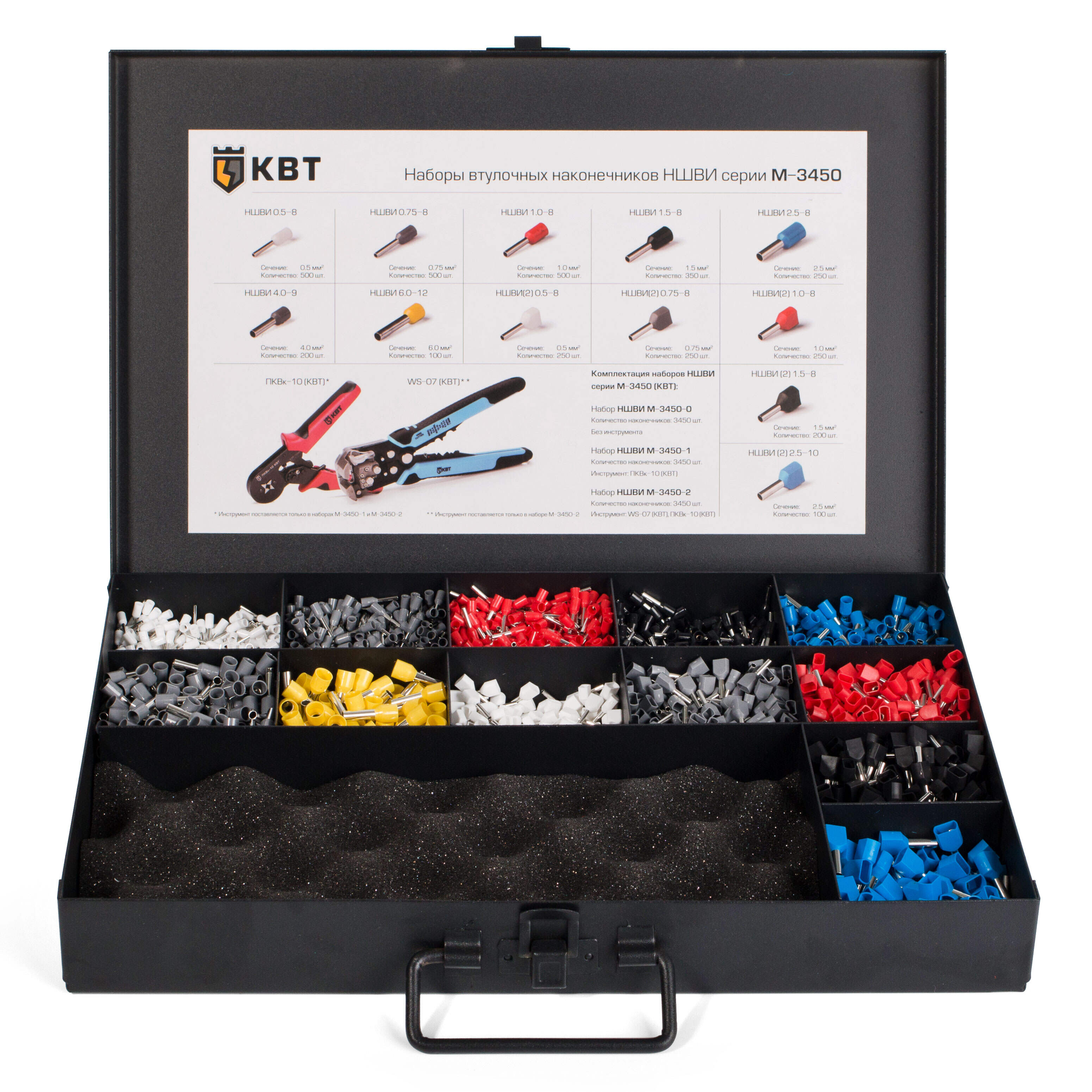

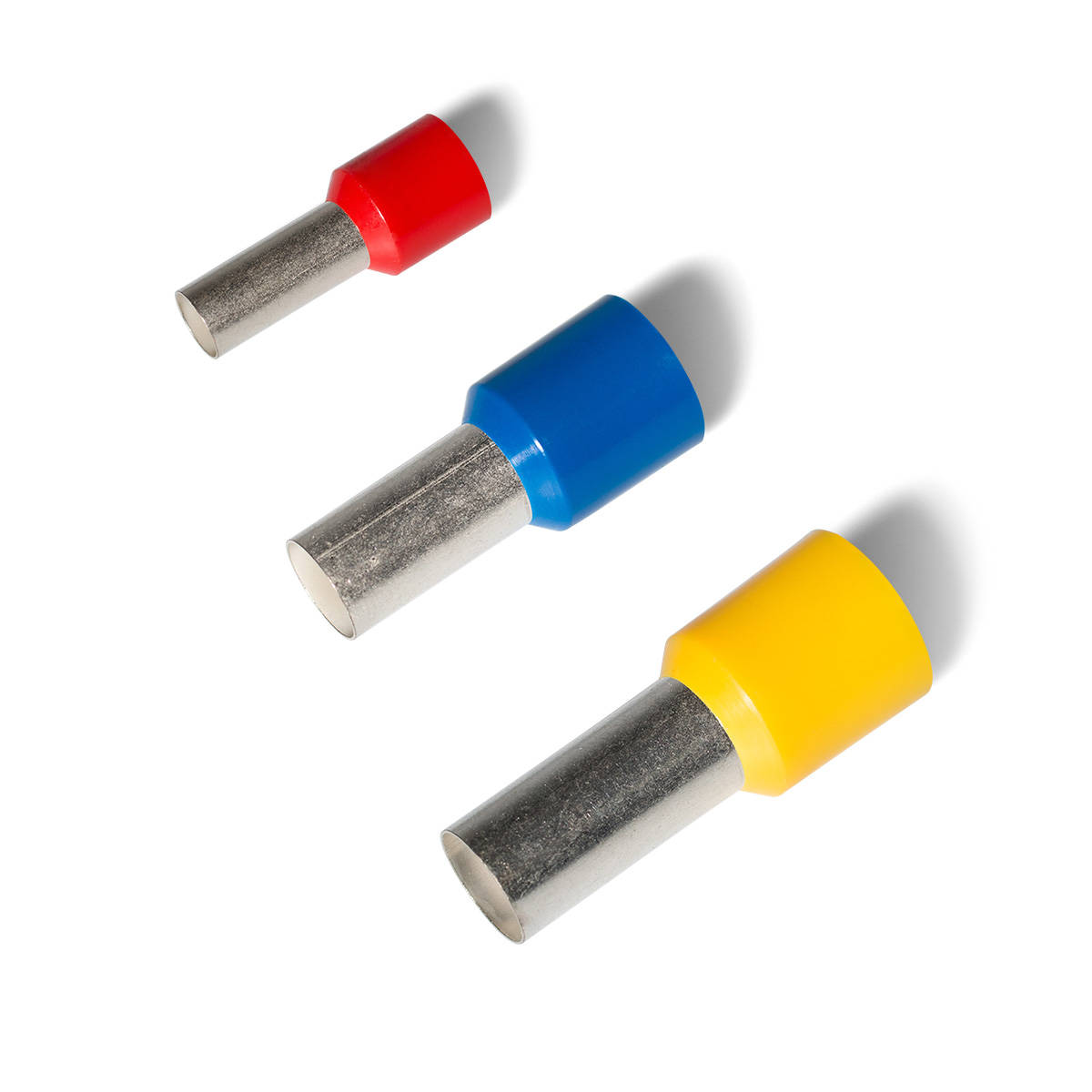

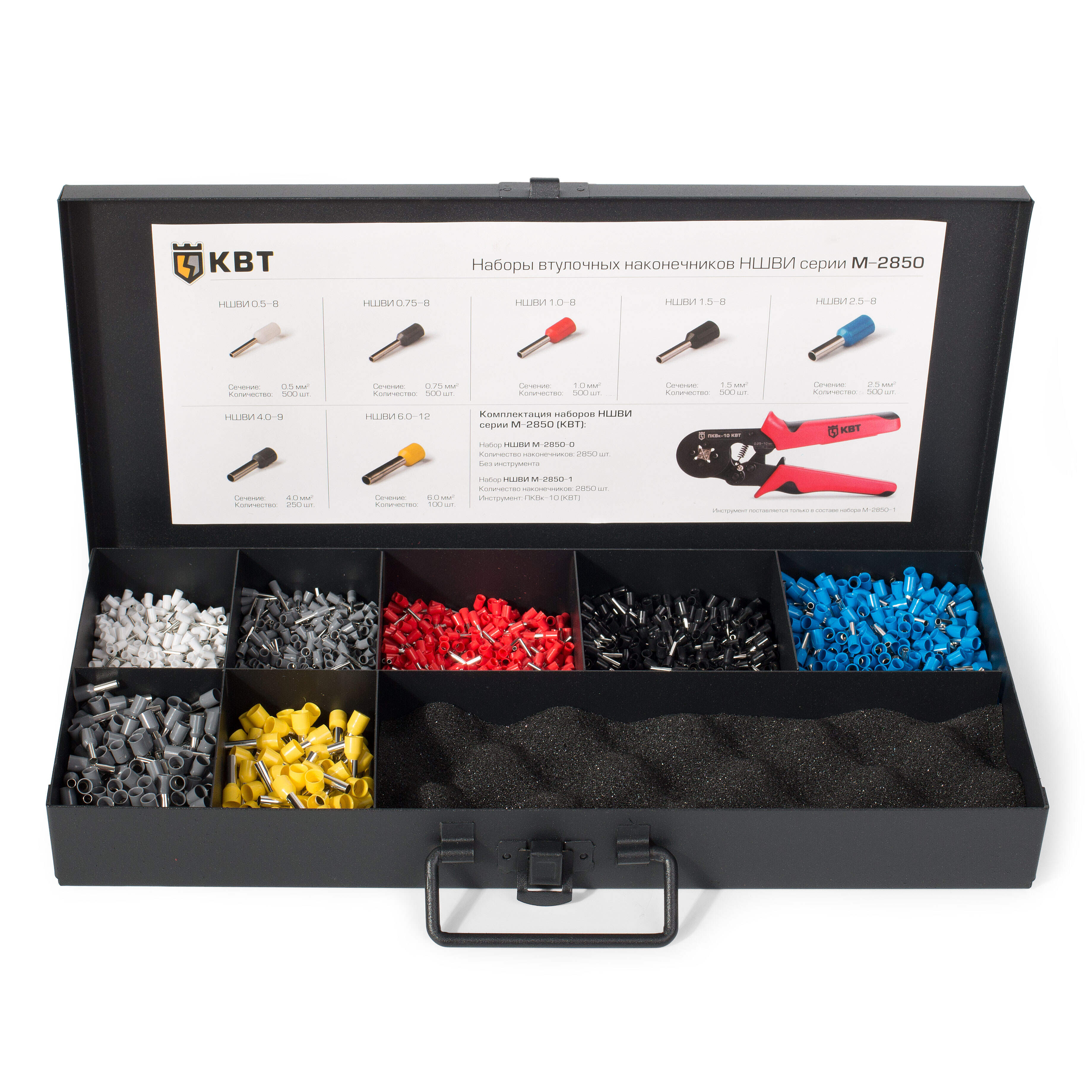

Цвет изоляции показывает сечение наконечника по DIN 46228, но один цвет повторяется на разных сечениях, поэтому сверяйте и цвет, и маркировку. В таблице - цвета и длины одиночных НШВИ и сдвоенных НШВИ(2).
| Сечение, мм² | Цвет изоляции | НШВИ, длина, мм | НШВИ(2), длина, мм |
|---|---|---|---|
| 0,25 | голубой | 8 | - |
| 0,34 | бирюзовый | 8 | - |
| 0,5 | белый | 8 | 8 |
| 0,75 | серый | 8, 12 | 8, 10 |
| 1,0 | красный | 8, 12 | 8, 10 |
| 1,5 | черный | 8, 10, 12, 18 | 8, 12 |
| 2,5 | синий | 8, 10, 12, 18 | 10, 13 |
| 4 | серый | 9, 12, 18 | 12 |
| 6 | желтый | 10, 12, 18 | 14 |
| 10 | красный | 12 | 14 |
| 16 | синий | 12 | 14 |
| 25 | желтый | 16 | - |
| 35 | красный | 16 | - |
| 50 | синий | 20 | - |
| 70 | желтый | 20 | - |
| 95 | красный | 25 | - |
| 120 | синий | 27 | - |
| 150 | желтый | 27 | - |

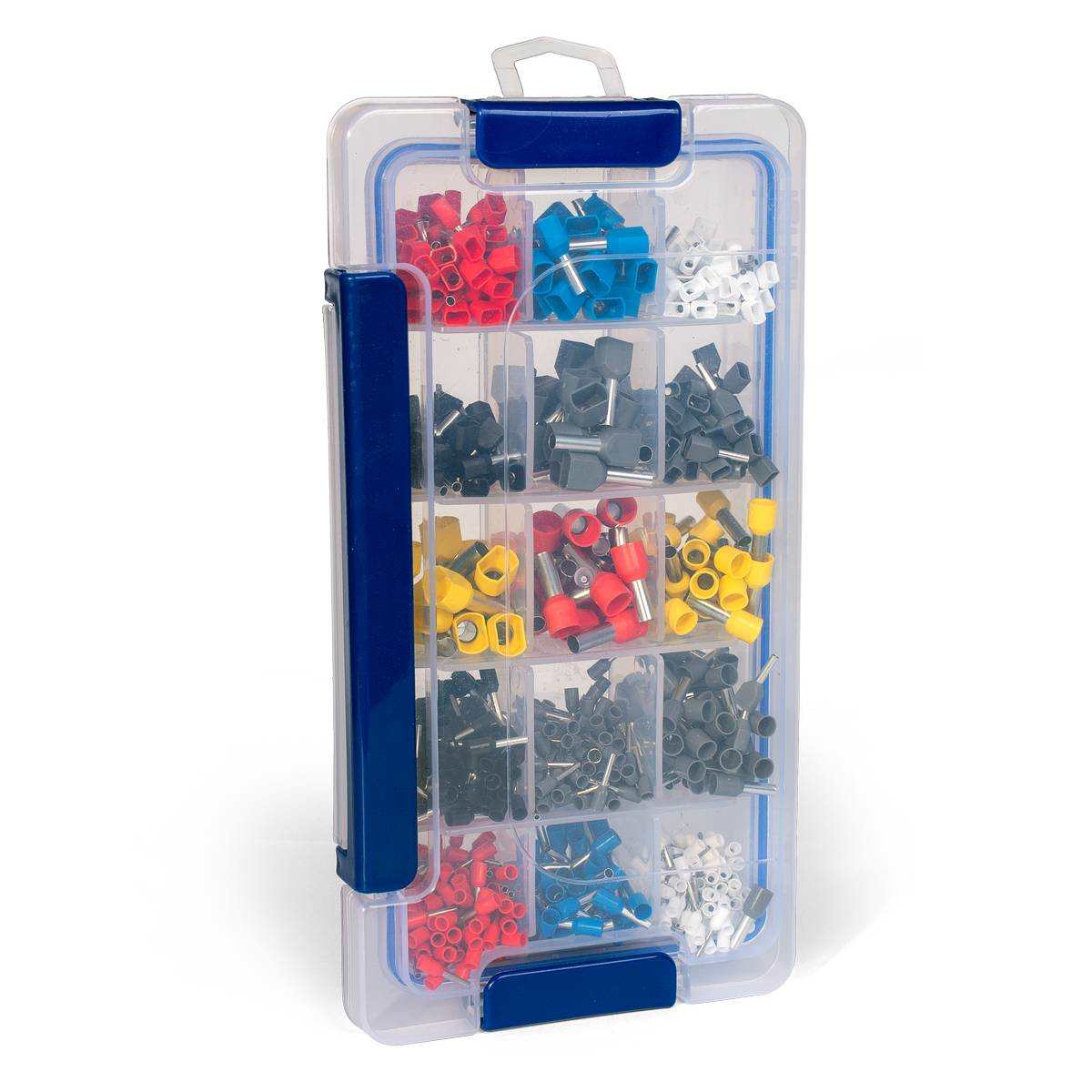

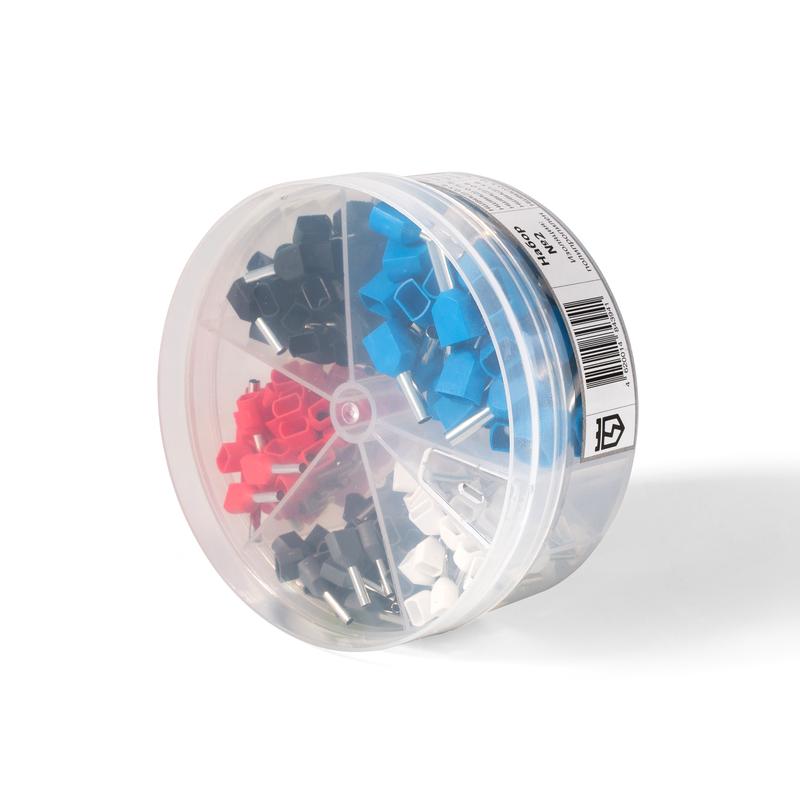

Двойной наконечник НШВИ(2) нужен, когда в одну клемму заводят два провода одинакового сечения: он рассчитан на монтаж сдвоенных проводов. Размеры - от 2х0,5 до 2х16 мм², например НШВИ(2) 2.5-10, НШВИ(2) 4.0-12 и НШВИ(2) 10-14. Рядом с основными сериями в разделе есть другие варианты.

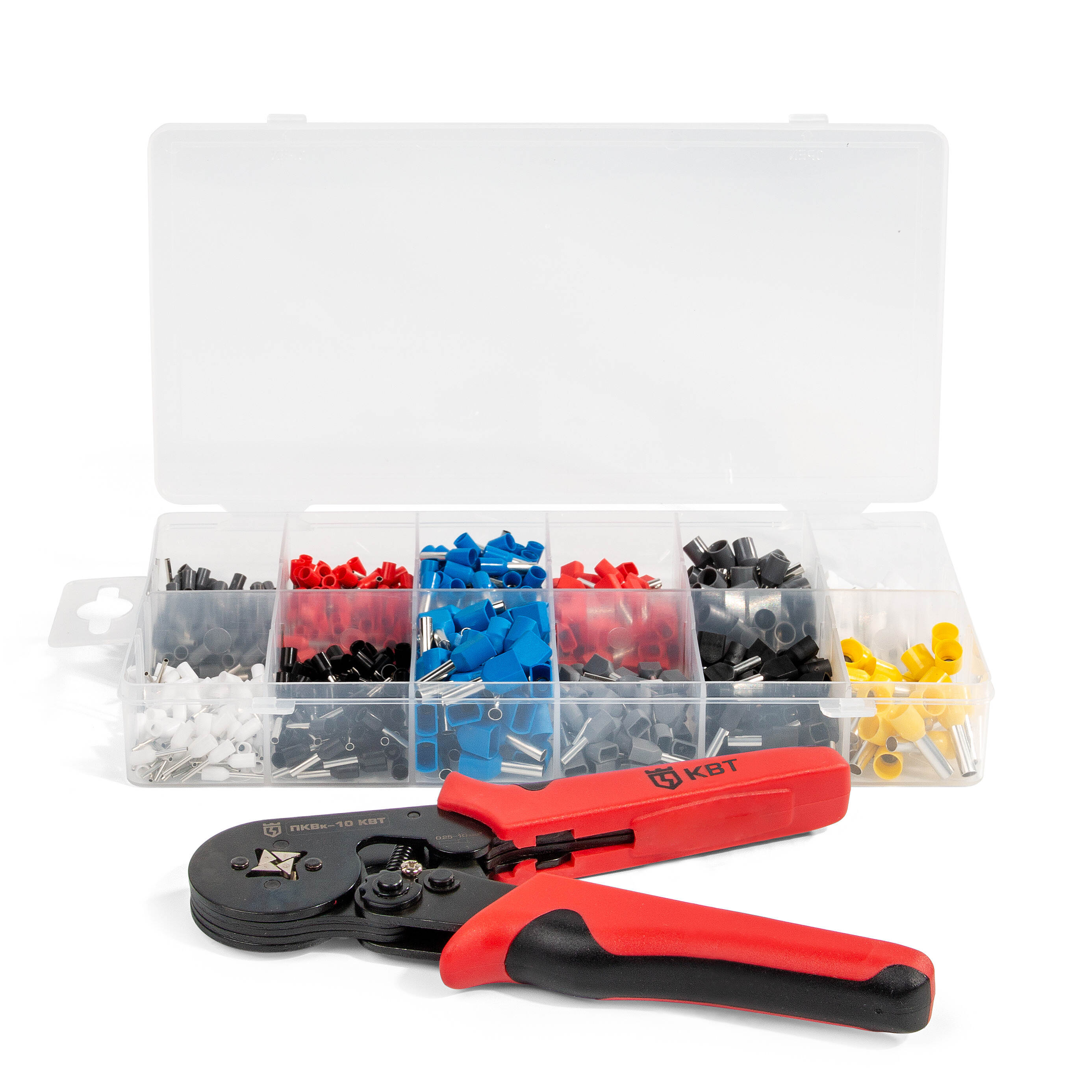

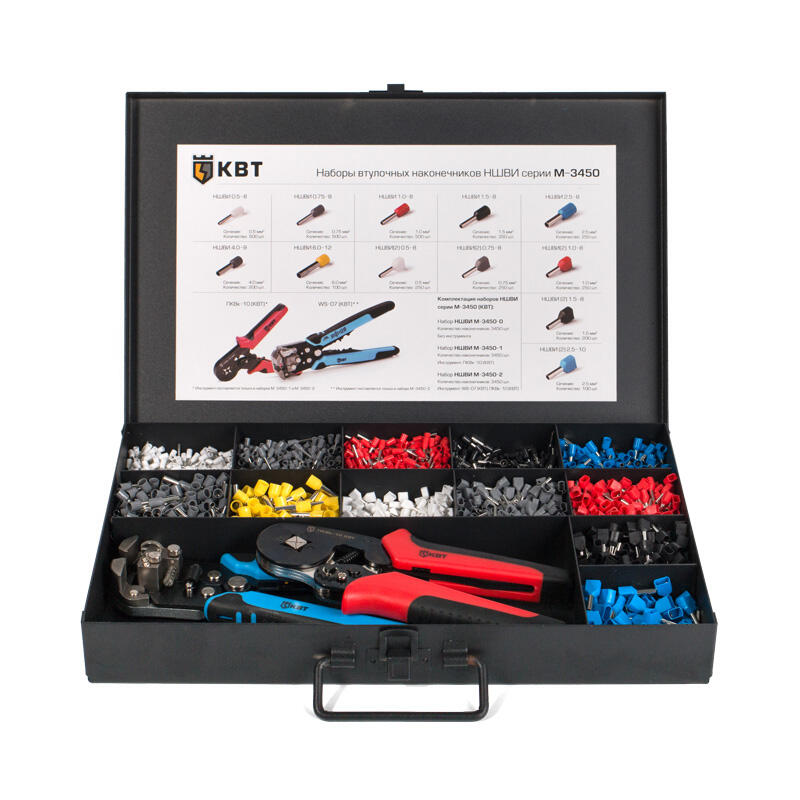

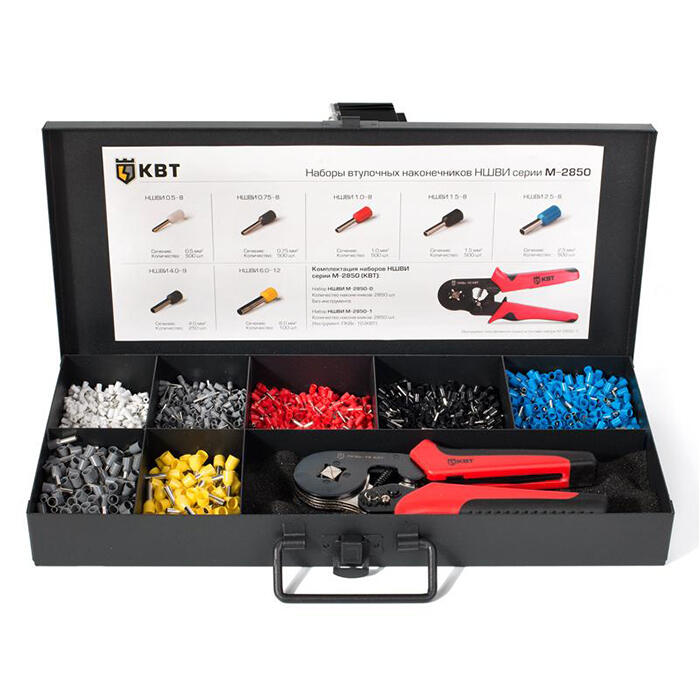

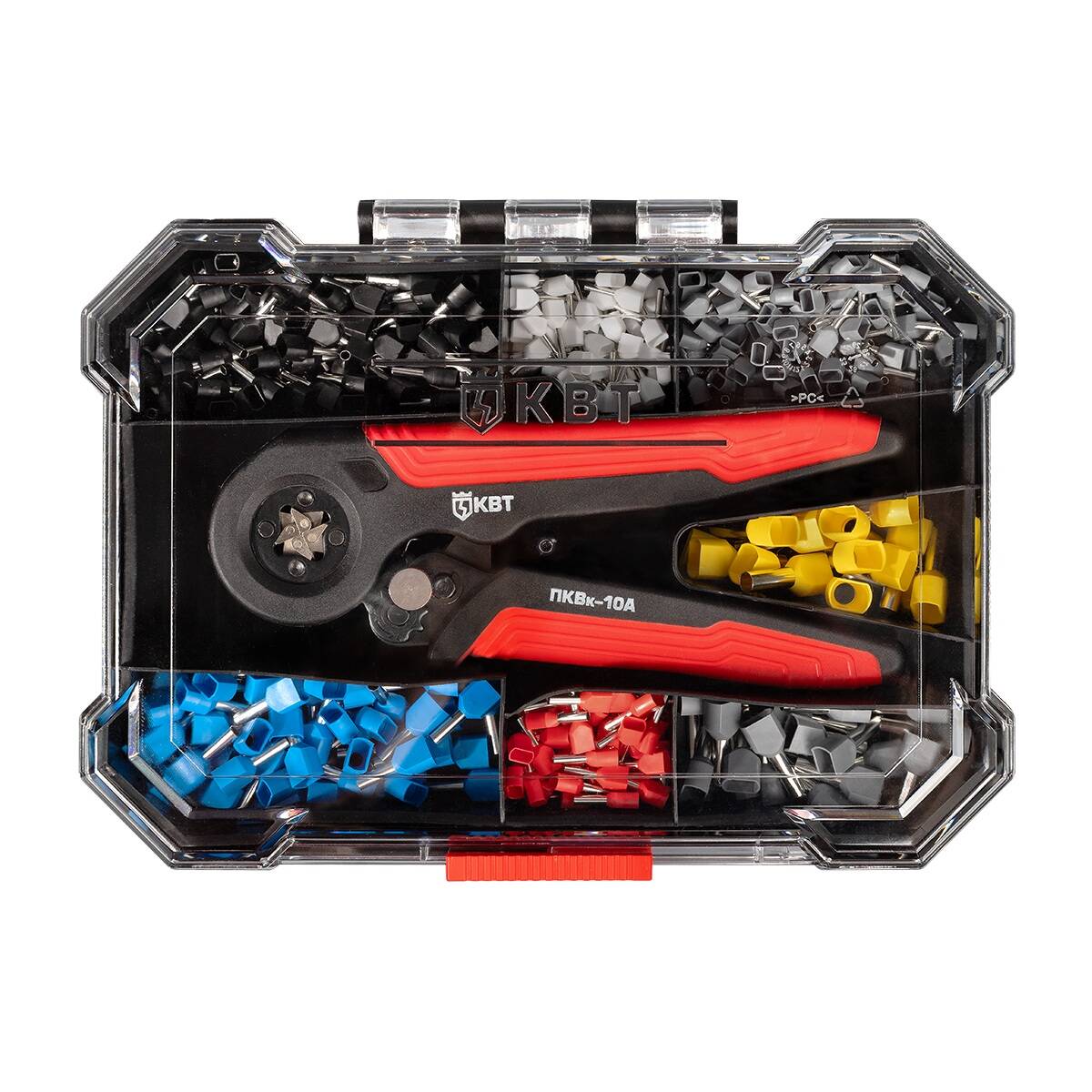

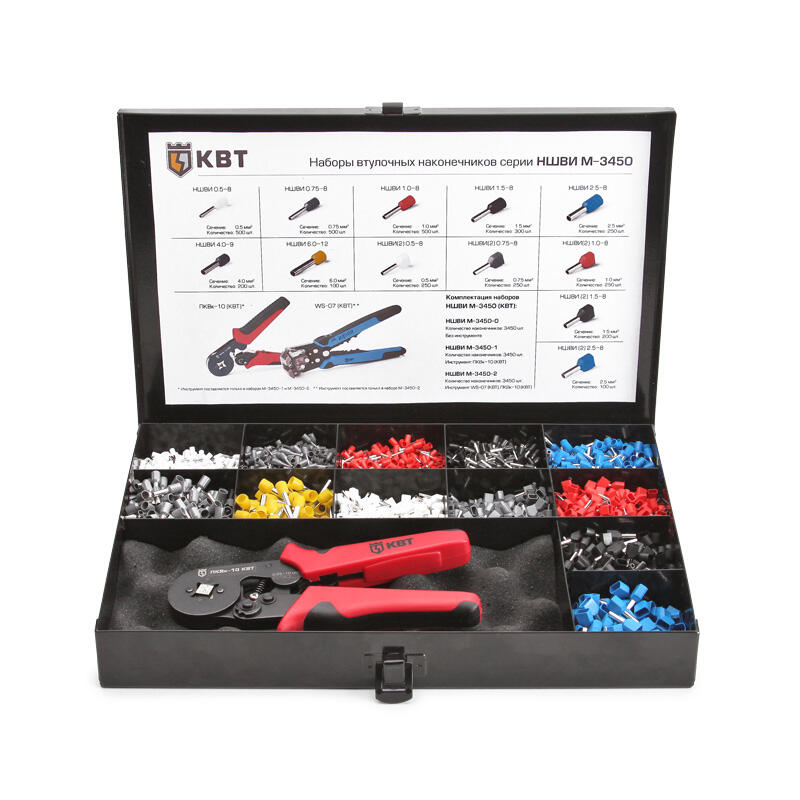

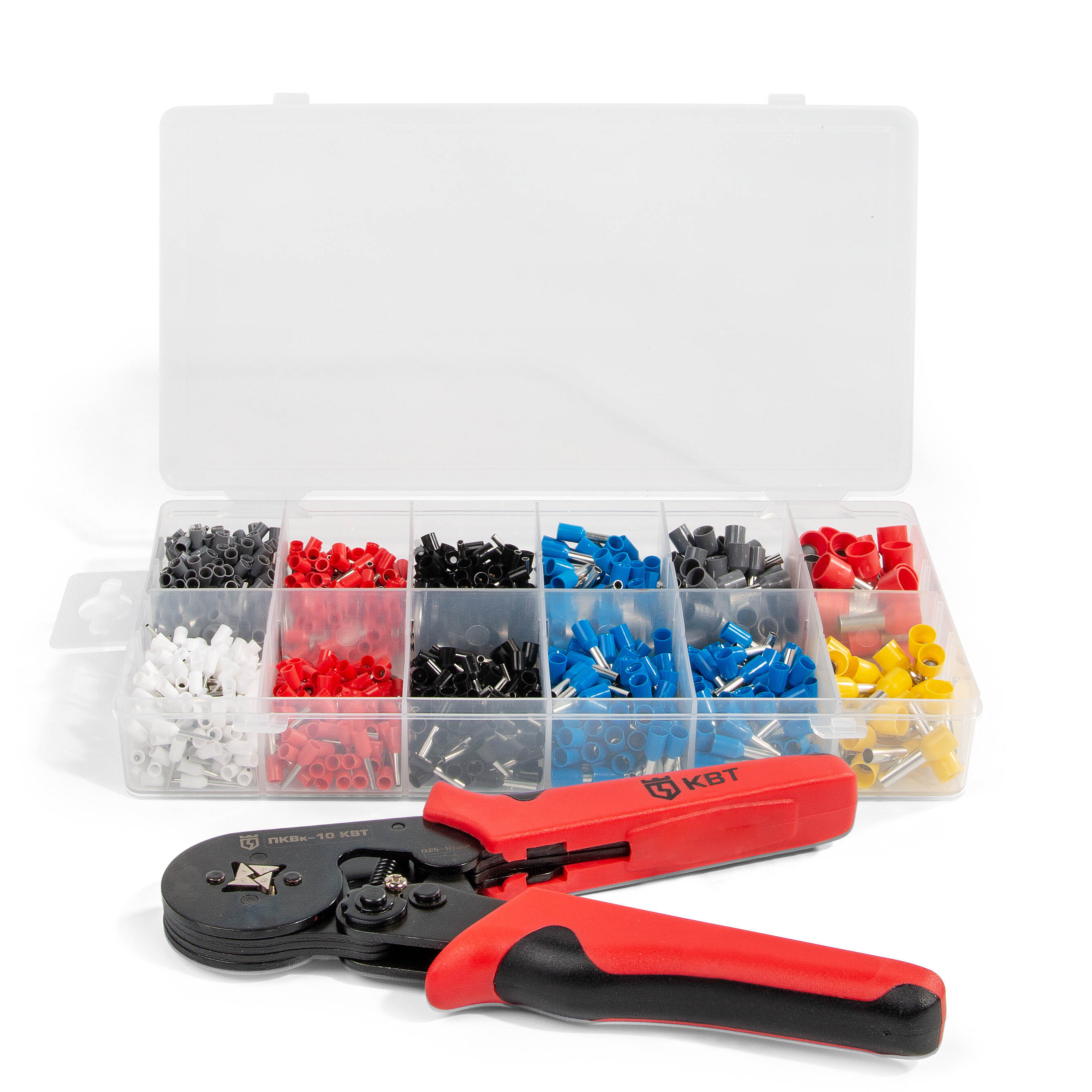

Технология монтажа у всех наконечников раздела - опрессовка, поэтому к ним подбирают пресс-клещи для опрессовки втулочных наконечников. Размер наконечника выбирают по сечению и классу гибкости жилы. Для присоединения к болтовым контактам подойдут медные наконечники и гильзы. О выборе типа наконечника написано в статье как выбрать кабельный наконечник, об инструменте - в материале опрессовка кабельных наконечников.
НШВИ - наконечник штыревой втулочный изолированный. НШВ - такой же наконечник без изоляции.
Первое число - сечение провода в мм², второе - длина контактной части в мм. Например, НШВИ 2.5-12 рассчитан на 2,5 мм², контактная часть 12 мм.
Цвет изоляции указан по DIN 46228: 0,75 мм² - серый, 1 мм² - красный, 1,5 мм² - чёрный, 2,5 мм² - синий, 6 мм² - жёлтый. Цвета повторяются на других сечениях, поэтому сверяйте и маркировку.
НШВИ рассчитан на монтаж одного провода. НШВИ(2) - сдвоенный наконечник для двух проводов одинакового сечения, размеры от 2х0,5 до 2х16 мм².
Одиночные НШВИ от 0,25 до 150 мм², сдвоенные НШВИ(2) от 2х0,5 до 2х16 мм², неизолированные НШВ от 0,5 до 70 мм².
Рабочее напряжение всех наконечников раздела - до 0,69 кВ. Изоляция полипропиленовая с температурной стойкостью 105 °C.
