Фитинги и распределительные коробки: что это и как выбрать

Фитинги – это вводные и соединительные муфты, которые стыкуют металлорукав с распределительными коробками, щитами и корпусами приборов, обеспечивая механическую защиту кабеля и заземление металлооболочки по ПУЭ. Типоразмер подбирают по внутреннему диаметру рукава или трубы: ходовой ряд 15, 20, 25, 32, 40 и 50 мм, что соответствует дюймовым 1/2", 3/4", 1", 1 1/4", 1 1/2" и 2".

Вводная муфта РКн (МВП) заводит рукав в коробку через отверстие с контргайкой, соединительная СТМ(Р) стыкует два отрезка рукава или рукав с трубой. Исполнение INOX из нержавеющей стали ставят во влажной и агрессивной среде, где обычная оцинковка коррозирует.

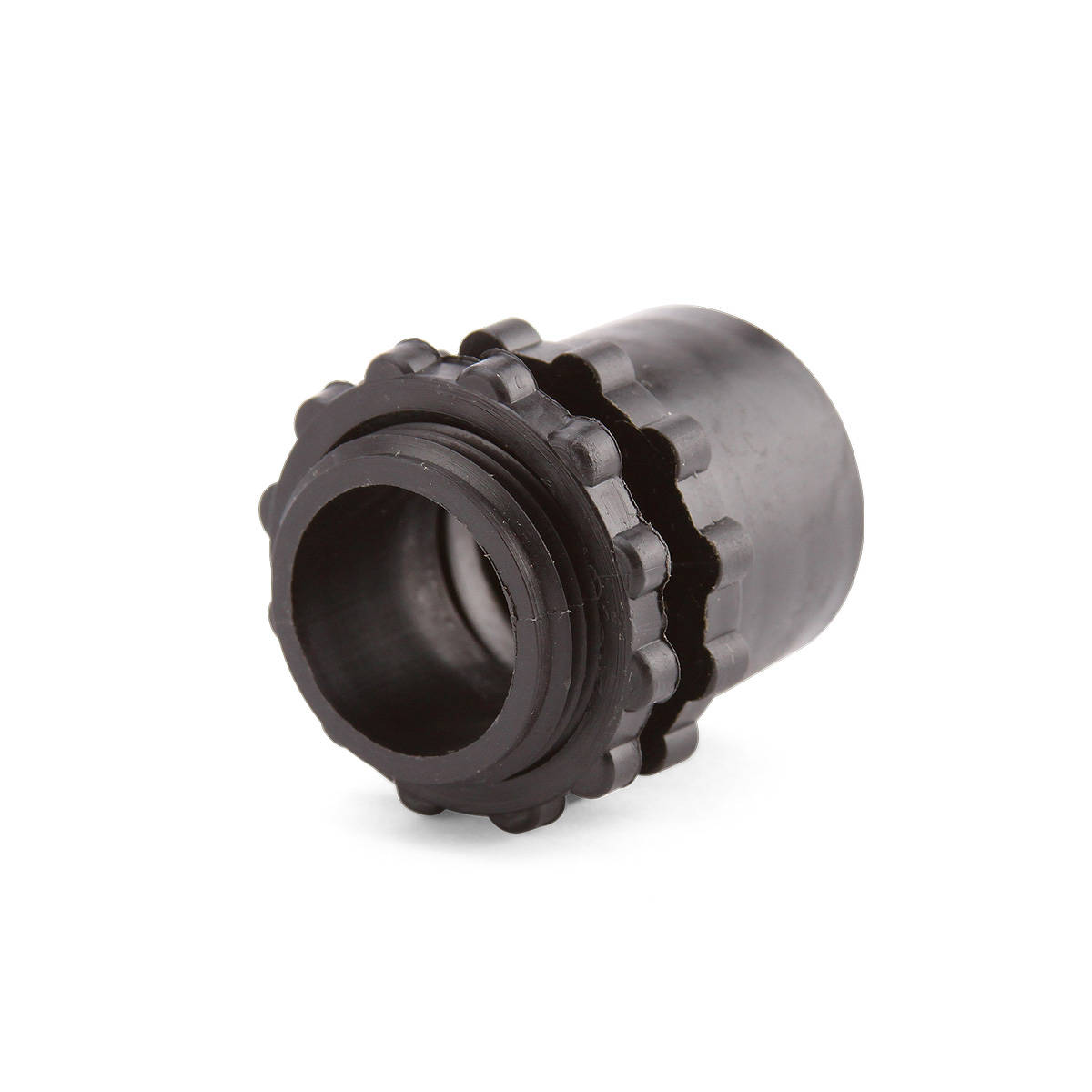

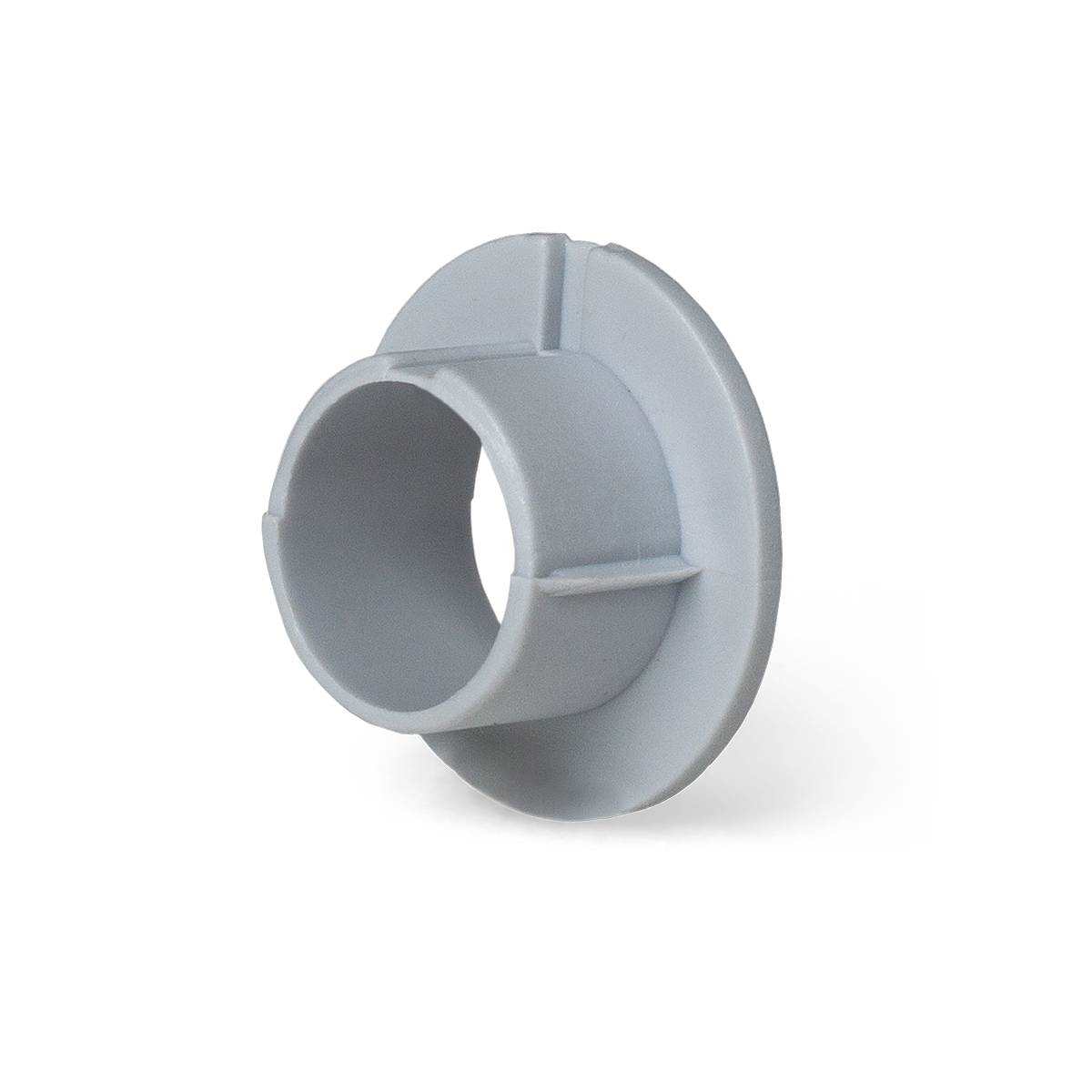

Вводные и соединительные муфты: чем отличаются

Вводная муфта фиксирует конец металлорукава на стенке распределительной коробки или корпуса – резьбовой ниппель с контргайкой держит узел и создаёт непрерывный контур заземления. Соединительная муфта СТМ(Р) работает в разрыв: сращивает два куска рукава либо переходит с рукава на жёсткую трубу.

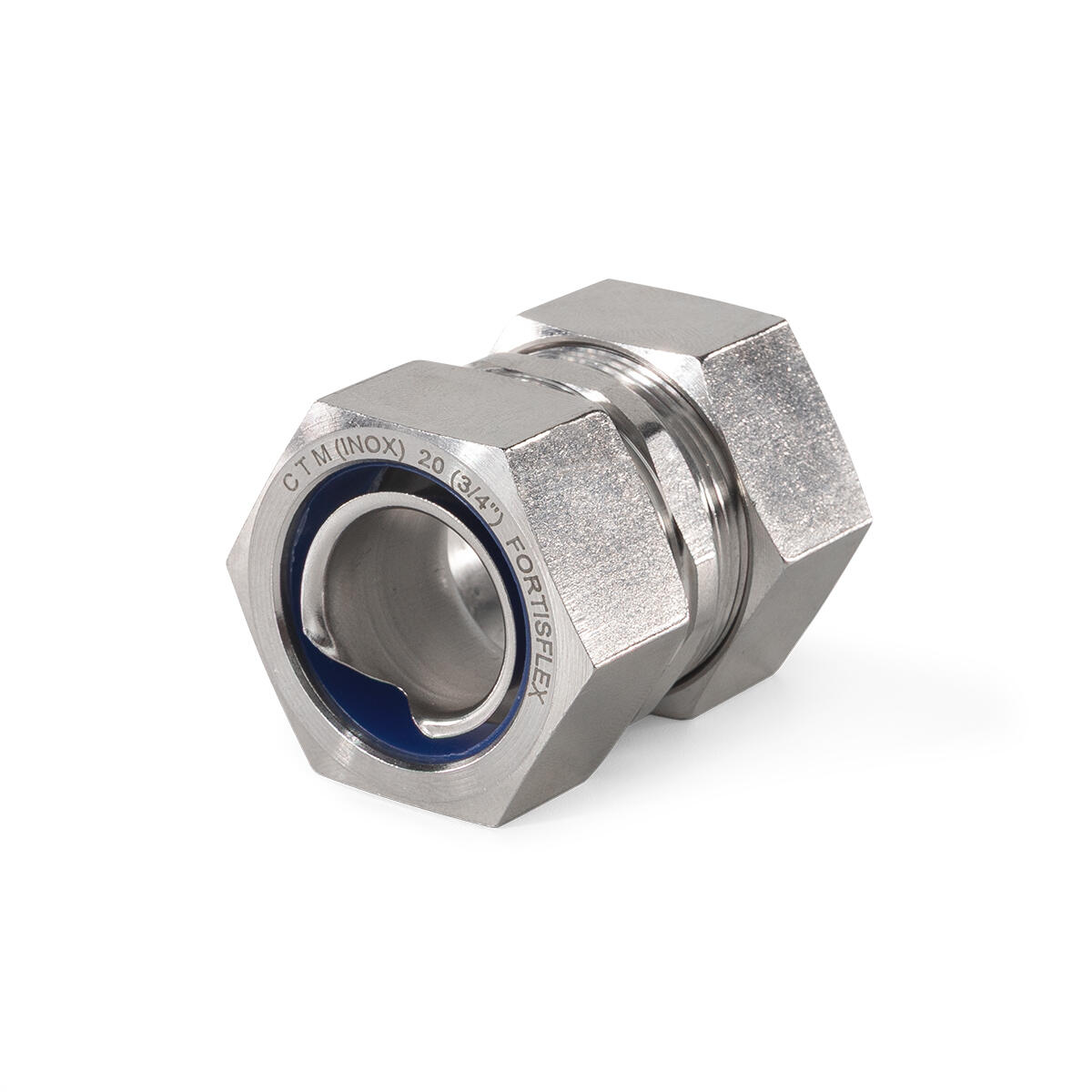

Резьба РКн и МВП чаще метрическая под сальниковый ввод, СТМ(Р) – с накидной гайкой и уплотнением. Нержавеющая версия СТМ(Р) INOX держит влагу, конденсат и мойку под давлением без потери прочности резьбы.

Типоразмеры, материал и IP

Заземление металлооболочки и защита кабеля

Металлорукав относится к металлическим оболочкам проводки и по ПУЭ подлежит заземлению – фитинг из стали замыкает контур от рукава к корпусу коробки без отдельного проводника. Резьбовое соединение с контргайкой даёт надёжный электрический контакт и снимает механическую нагрузку с кабеля на вводе.

Степень защиты соединения оценивают по ГОСТ 14254 (IP): первая цифра – пыль, вторая – вода. Для сухих помещений хватает IP54, для улицы и мойки под струёй берут узлы IP66–IP67 с уплотнительными кольцами и нержавеющими муфтами INOX.

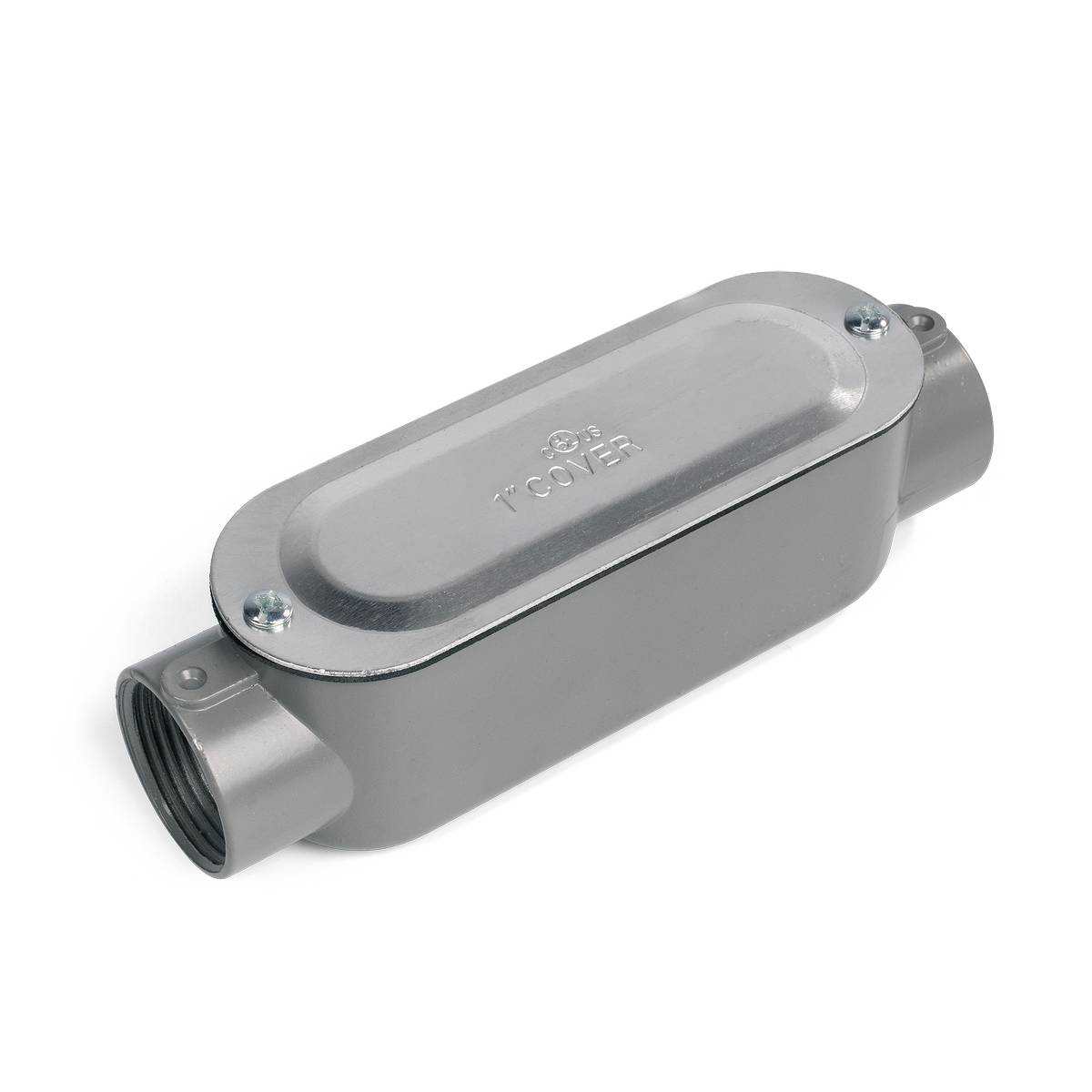

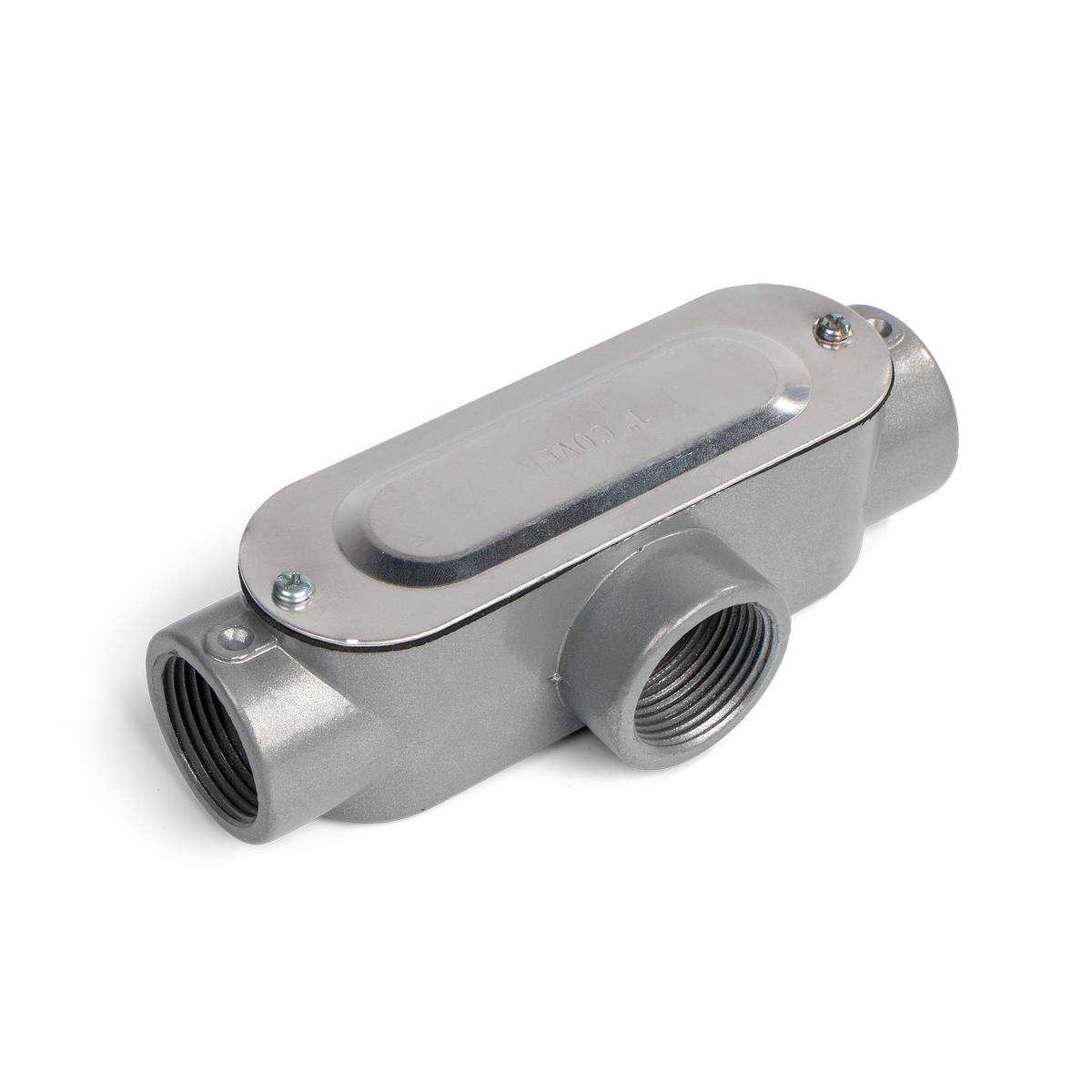

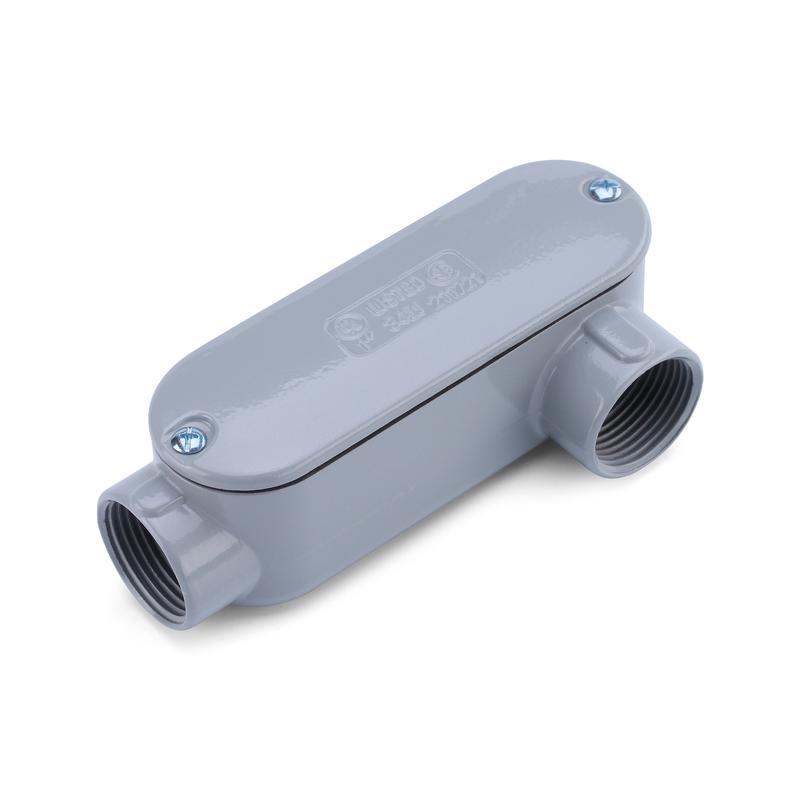

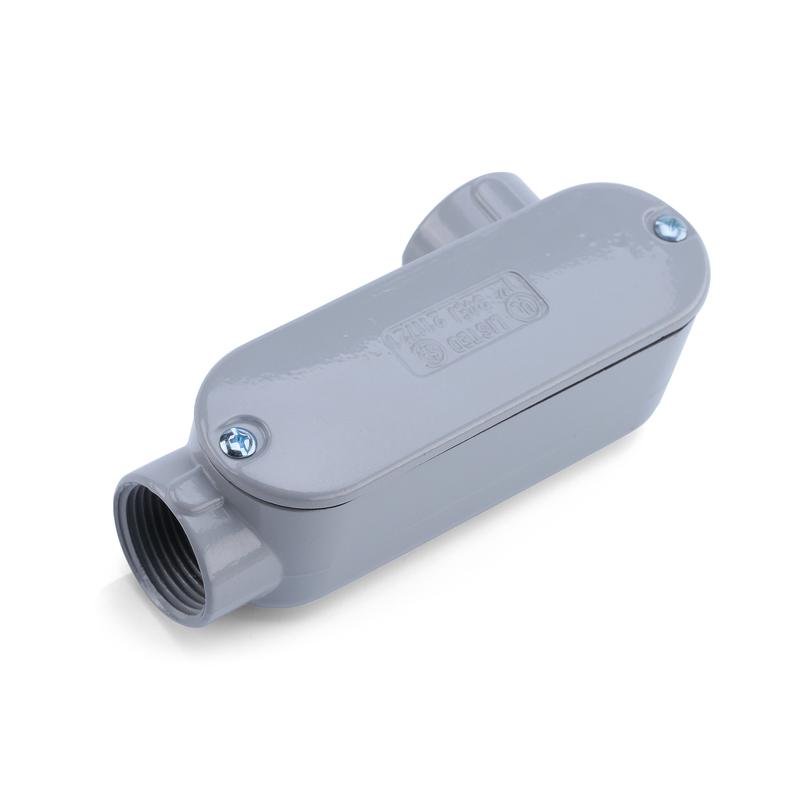

Где применяют фитинги и распределительные коробки

Фитинги и распредкоробки ставят на станках и конвейерах, в насосных, на фасадах и в кабельных трассах, где гибкий металлорукав защищает кабель от удара, перетирания и грызунов, а коробка держит IP-защиту скруток и клеммников. В пищевых и моечных зонах применяют исполнение INOX с IP67.

Смотрите также: металлорукав и фитинги и металлические кабельные вводы.

Частые вопросы

Как подобрать типоразмер фитинга под металлорукав?

По внутреннему диаметру рукава или трубы – ряд 15, 20, 25, 32, 40, 50 мм соответствует дюймам 1/2"–2". Муфту берут того же размера, что и рукав.

Чем вводная муфта отличается от соединительной?

Вводная РКн (МВП) заводит рукав в коробку или корпус через контргайку, соединительная СТМ(Р) стыкует два отрезка рукава либо рукав с трубой.

Когда нужен фитинг в исполнении INOX?

Во влажной, уличной и агрессивной среде: нержавеющая сталь не корродирует и держит мойку под давлением, обеспечивая IP до 67.

Нужно ли заземлять металлорукав через фитинг?

Да, по ПУЭ металлооболочка проводки заземляется – стальной фитинг с контргайкой замыкает контур от рукава к корпусу коробки.

Что означает IP54 и IP67 у распределительной коробки?

По ГОСТ 14254 IP54 – защита от пыли и брызг для сухих помещений, IP67 – полная пылезащита и погружение, для улицы и моечных зон.
