Кабельную муфту подбирают по пяти признакам: напряжение сети, назначение (концевая, соединительная, переходная или ответвительная), сечение и число жил, изоляция кабеля и наличие брони. В разделе собраны муфты завода КВТ на рабочее напряжение до 1, 6, 10, 20 и 35 кВ. Почти все они термоусаживаемые, для сетей до 1 кВ есть также заливные серии МКС и МКО.
В обозначении первая цифра - число жил, дальше идут серия, напряжение и диапазон сечений. Например, 4ПКТп-1-70/120 - концевая муфта на четырёхжильный кабель до 1 кВ сечением 70, 95 или 120 мм². Индекс (Б) означает, что в комплекте есть болтовые наконечники у концевых муфт или болтовые соединители у соединительных. Без этого индекса жилы оконцовывают и соединяют отдельно подобранными наконечниками и гильзами.

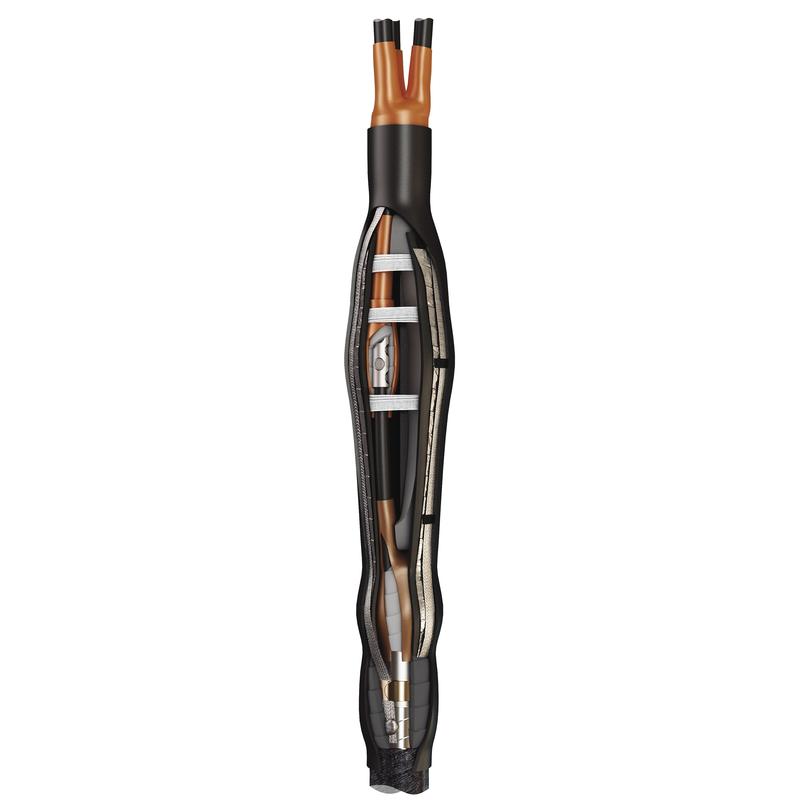

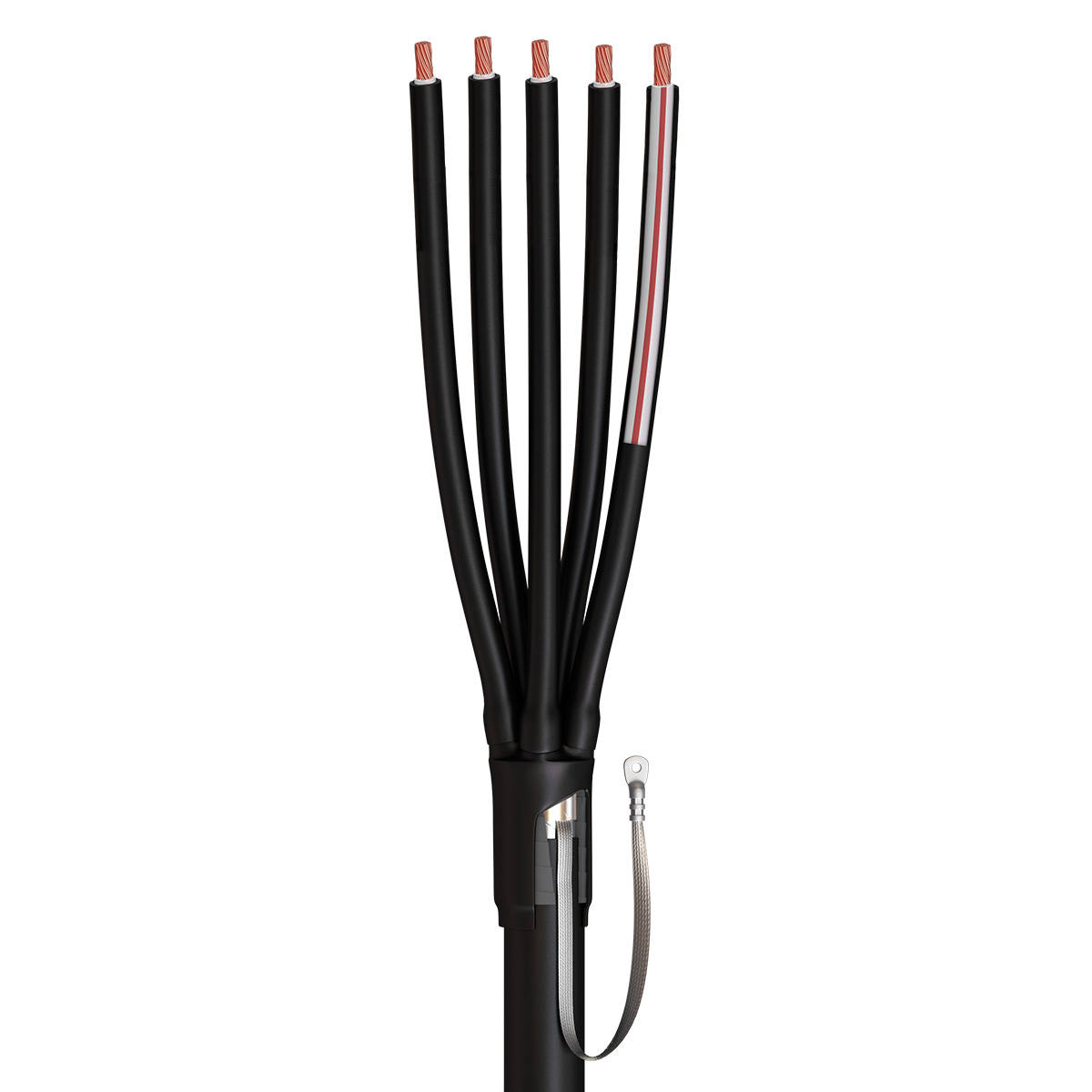

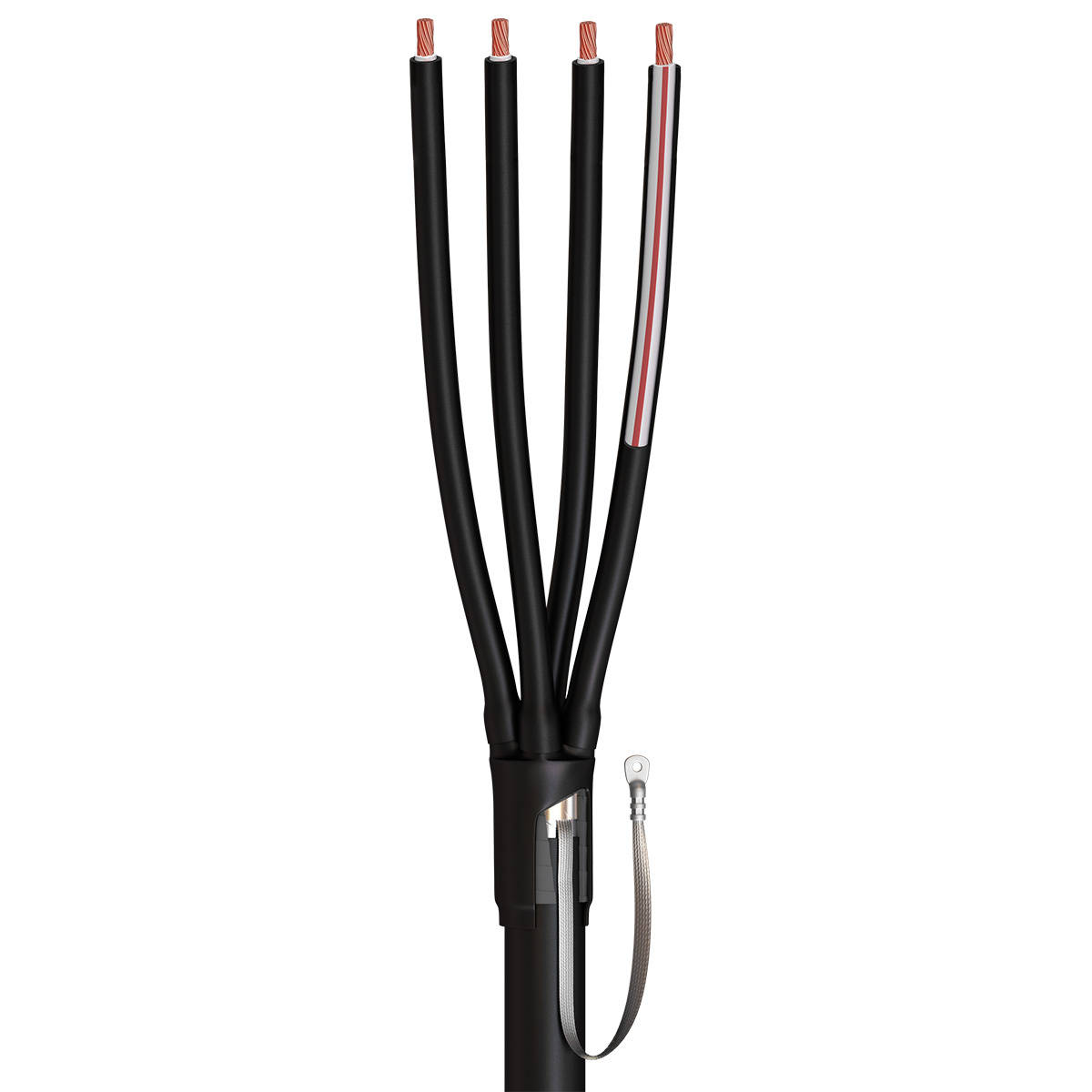

Концевая муфта оконцовывает кабель на вводе в оборудование, поэтому главный выбор - напряжение, изоляция и место установки. На напряжение до 1 кВ серии 2ПКТп, 3ПКТп, 4ПКТп и 5ПКТп рассчитаны на кабель с пластмассовой изоляцией, 3КВНТп и 4КВНТп - на бумажную маслопропитанную, 4РКТп - на резиновую. Во всех этих сериях тип установки - внутренняя и наружная.

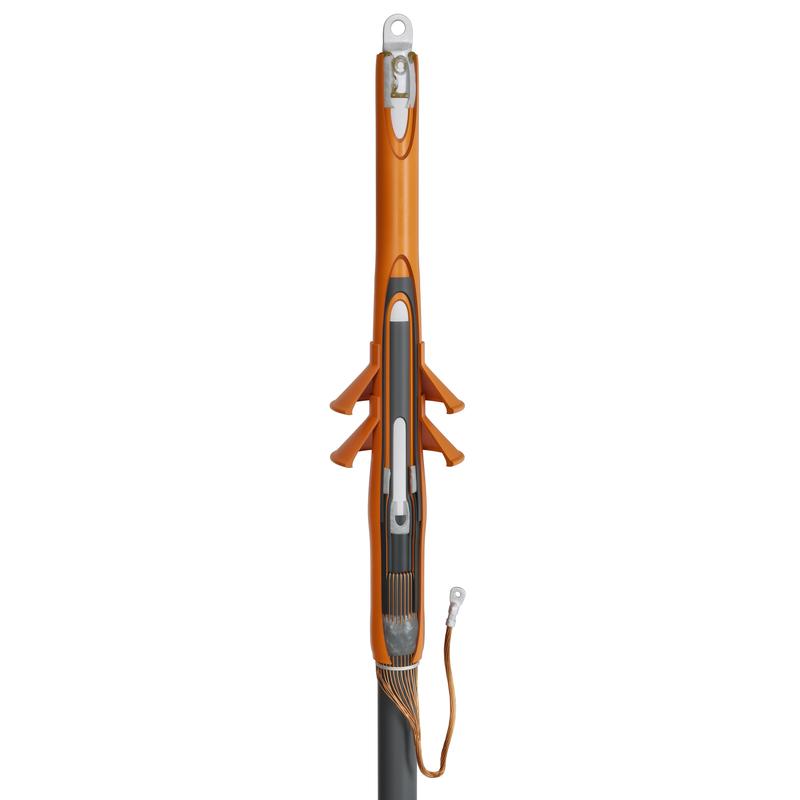

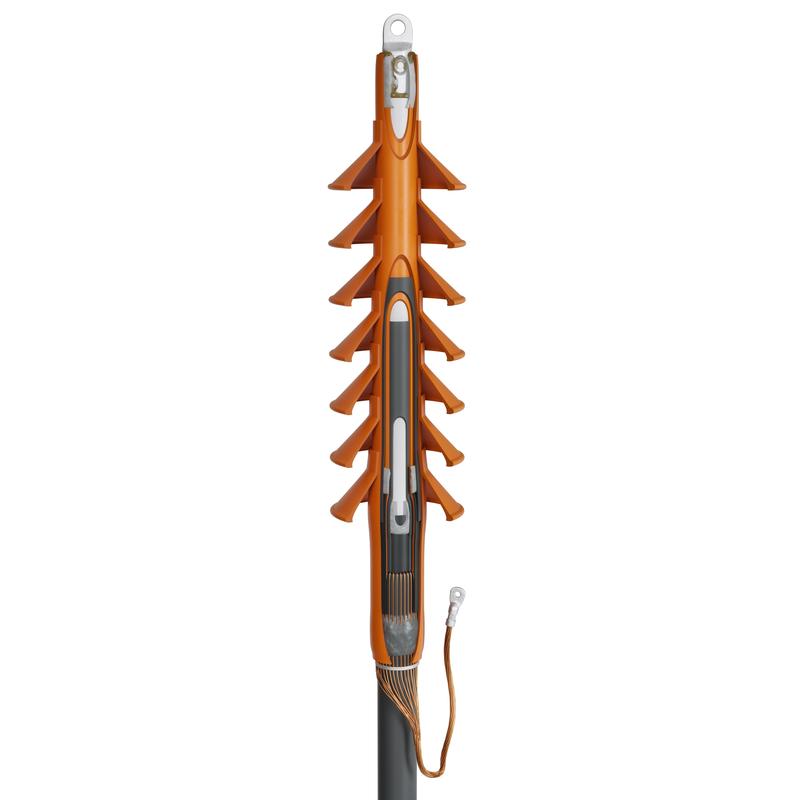

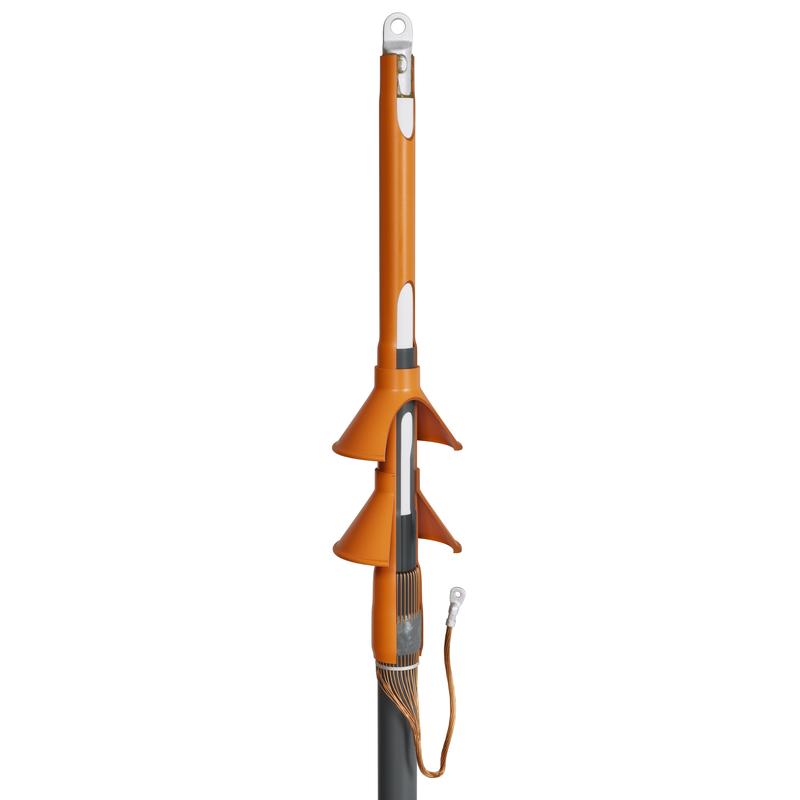

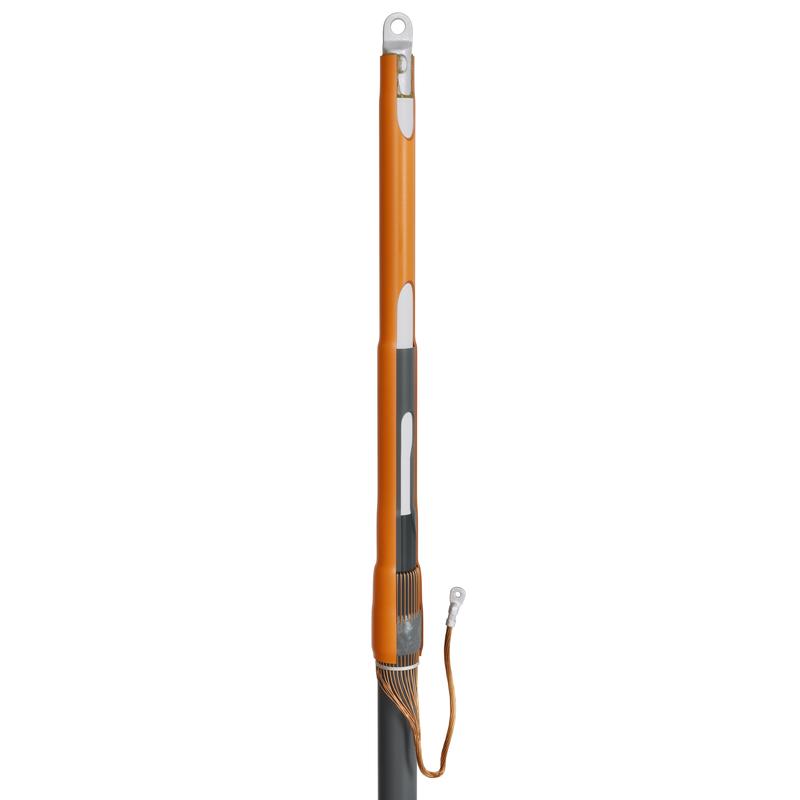

На 10 кВ исполнения разделены по месту монтажа: 1ПКВТ-10, 3ПКВТп-10, 3КВТп-10 и 3РКВТп-10 ставят внутри помещений, 1ПКНТ-10, 3ПКНТп-10, 3КНТп-10 и 3РКНТп-10 - снаружи. На 20 и 35 кВ для одножильного кабеля с изоляцией из сшитого полиэтилена есть внутренние 1ПКВТ и наружные 1ПКНТ.

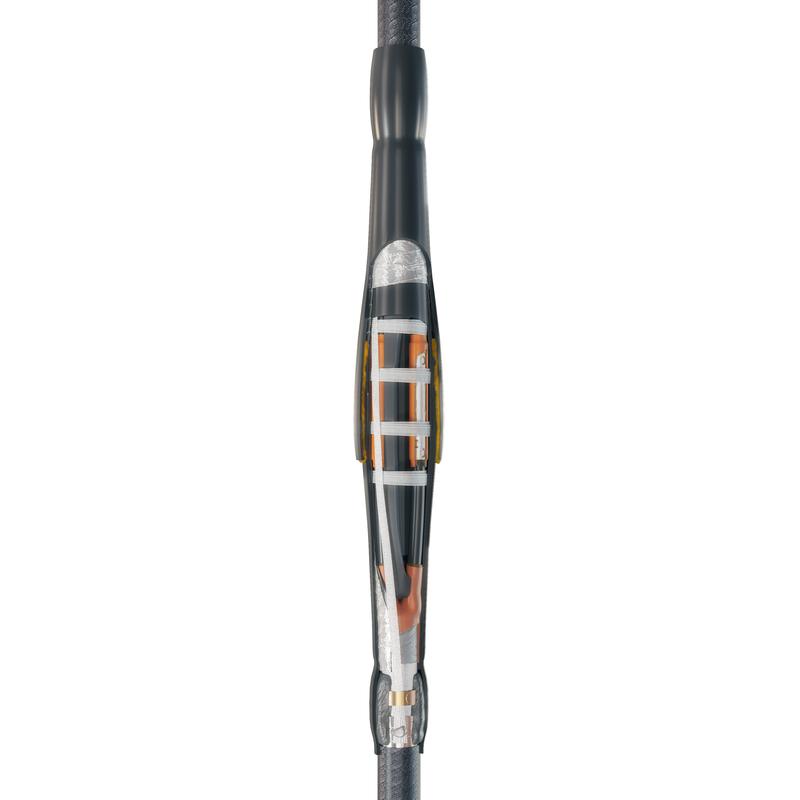

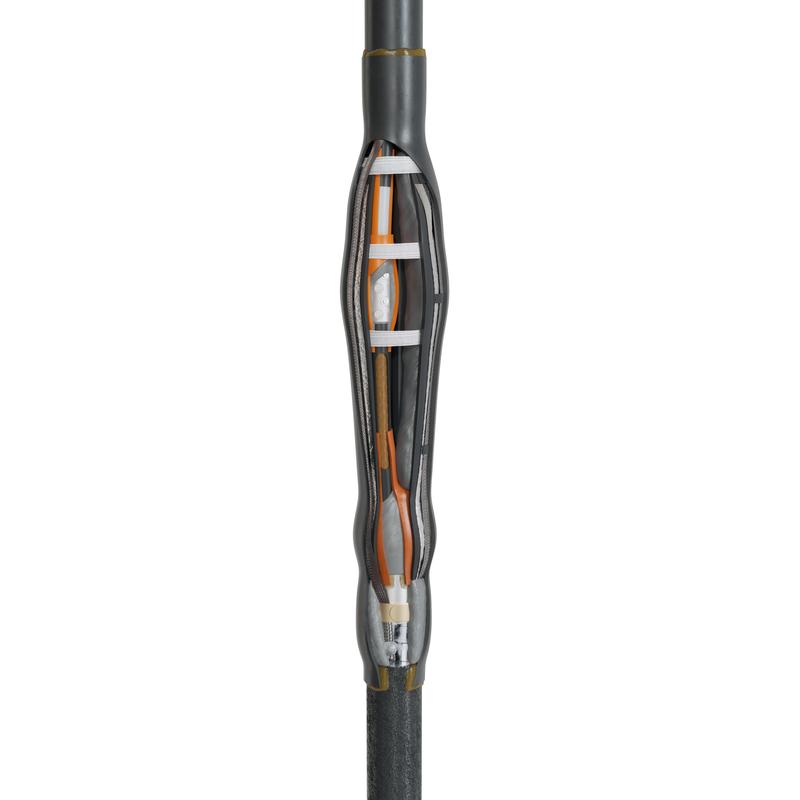

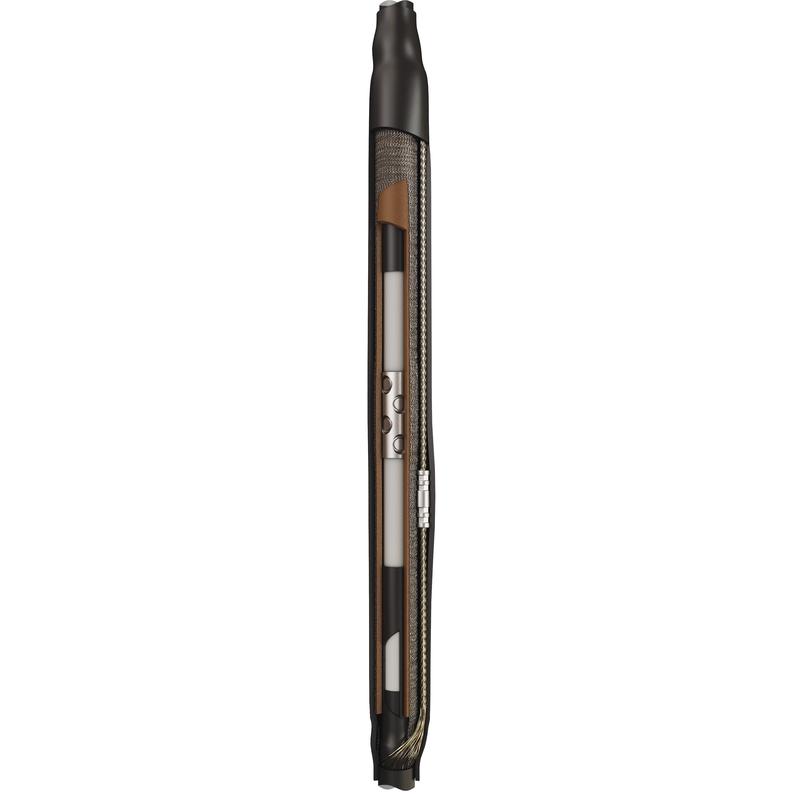

Соединительная муфта сращивает два отрезка кабеля и восстанавливает изоляцию и герметичность стыка, а серию выбирают по изоляции жил. До 1 кВ это 2ПСТ, 3ПСТ, 4ПСТ и 5ПСТ для пластмассовой изоляции, 3СТп и 4СТп для бумажной, 4РСТ для резиновой. На 6-10 кВ работают 3ПСТ-6, 1ПСТ-10, 3ПСТ-10, 3СТп-10 и 3РСТ-10, на 20 и 35 кВ - 1ПСТ. В карточках большинства серий указан тип установки: кабельные каналы и грунт.
Для стыка кабелей с разной изоляцией на 10 кВ предназначены переходные муфты (3П+3Б)СПТ-10 и (1П+3Б)СПТ-10, они соединяют кабель из сшитого полиэтилена с трёхжильным бумажным. Для ремонта трёхжильного бумажного кабеля 10 кВ есть ремонтная 3СТпР-10, для ответвлений до 1 кВ - термоусаживаемые 4ПТО и 5ПТО и заливная МКО.
Основные серии раздела по напряжению и изоляции кабеля приведены в таблице.
| Напряжение | Изоляция кабеля | Концевая | Соединительная | Сечение, мм² |
|---|---|---|---|---|
| до 1 кВ | пластмассовая | 2ПКТп, 3ПКТп, 4ПКТп, 5ПКТп | 2ПСТ, 3ПСТ, 4ПСТ, 5ПСТ | 16-400 |
| до 1 кВ | бумажная | 3КВНТп, 4КВНТп | 3СТп, 4СТп | 25-240 |
| до 1 кВ | резиновая | 4РКТп | 4РСТ | 10-120 |
| 6 кВ | пластмассовая | 3ПКТп-6 | 3ПСТ-6 | 25-240 |
| 6 кВ | резиновая, гибкие кабели | 3РКТп-6 | - | 10-95 |
| 10 кВ | сшитый полиэтилен | 1ПКВТ-10, 1ПКНТ-10, 3ПКВТп-10, 3ПКНТп-10 | 1ПСТ-10, 3ПСТ-10 | 35-800 |
| 10 кВ | бумажная | 3КВТп-10, 3КНТп-10 | 3СТп-10 | 25-240 |
| 10 кВ | резиновая | 3РКВТп-10, 3РКНТп-10 | 3РСТ-10 | 35-400 |
| 20 и 35 кВ | сшитый полиэтилен | 1ПКВТ, 1ПКНТ | 1ПСТ | 70-630 |
Для линий с кабелями нг-LS предусмотрены отдельные исполнения с опциями «нг» (не поддерживает горение) и LS (Low Smoke). В группе до 1 кВ это, например, концевые 4ПКТп и 5ПКТп и соединительные 4ПСТ и 5ПСТ, 1ПКТ и 1ПСТ, серии мини. В группе до 10 кВ - 1ПКВТ, 3ПКВТп, 3КВТп и соединительные 1ПСТ, 3ПСТ, 3СТп. Марки кабелей, для которых подходит муфта, указаны в карточке каждой модели.
Для сетей уличного освещения предназначены концевые 4ПКТп(б)-1-16/25 Light и 5ПКТп(б)-1-16/25 Light, адаптированные для работы совместно с клеммниками КЕ из наборов серий НК.
Монтаж ведёт специально обученный персонал строго по инструкции завода к конкретной серии: от разделки кабеля зависит срок службы муфты. Инструкции КВТ предусматривают проверку комплекта и газового оборудования перед работой, а комплект, хранившийся при температуре ниже 5 °C, перед монтажом выдерживают не менее 2 часов при 18-20 °C. Инструкция на муфты 3КВТп-10 и 3КНТп-10 указывает соответствие ГОСТ 13781.0-86. Рабочая температура окружающей среды по карточкам - от -50 до +50 °C.
Подробнее о разнице типов муфт - в статье как выбрать кабельную муфту, о линиях 35 кВ - в материале муфты для кабеля из сшитого полиэтилена на 35 кВ. Посмотрите также разделы кабельные муфты 6-10 кВ и кабельные муфты до 1 кВ.
По напряжению сети, назначению, сечению и числу жил, изоляции кабеля и наличию брони. В обозначении указаны число жил, серия, напряжение и диапазон сечений, например 4ПКТп-1-70/120.
Концевая муфта оконцовывает кабель на вводе в оборудование, соединительная сращивает два отрезка кабеля в линии. Серии подбирают отдельно: например, 3КНТп-10 - концевая, 3СТп-10 - соединительная.
На 10 кВ это концевые 1ПКВТ-10, 1ПКНТ-10, 3ПКВТп-10, 3ПКНТп-10 и соединительные 1ПСТ-10, 3ПСТ-10. На 20 и 35 кВ - одножильные 1ПКВТ, 1ПКНТ и 1ПСТ.
В комплект входят болтовые наконечники у концевых муфт или болтовые соединители у соединительных. Без индекса (Б) наконечники и соединители подбирают отдельно.
В разделе представлены термоусаживаемые муфты, а для сетей до 1 кВ также заливные: соединительная МКС и ответвительная МКО.
Для таких линий есть исполнения с опциями нг и LS (Low Smoke) на напряжение до 1 кВ и до 10 кВ. Подходящие марки кабелей указаны в карточке муфты.
