Кабельная протяжка (УЗК)

Устройство закладки кабеля (УЗК) — это протяжка из стеклопрутка или полиэстера длиной 10–70 м для затяжки кабеля в трубы, гофру и кабель-каналы. В каталоге Техэлектро в Уральске — стеклопрутковые протяжки FGP диаметром 4,5–6 мм на катушках и в бухтах, а также гибкие полиэстеровые PET в кассетах.

Стеклопруток и полиэстер

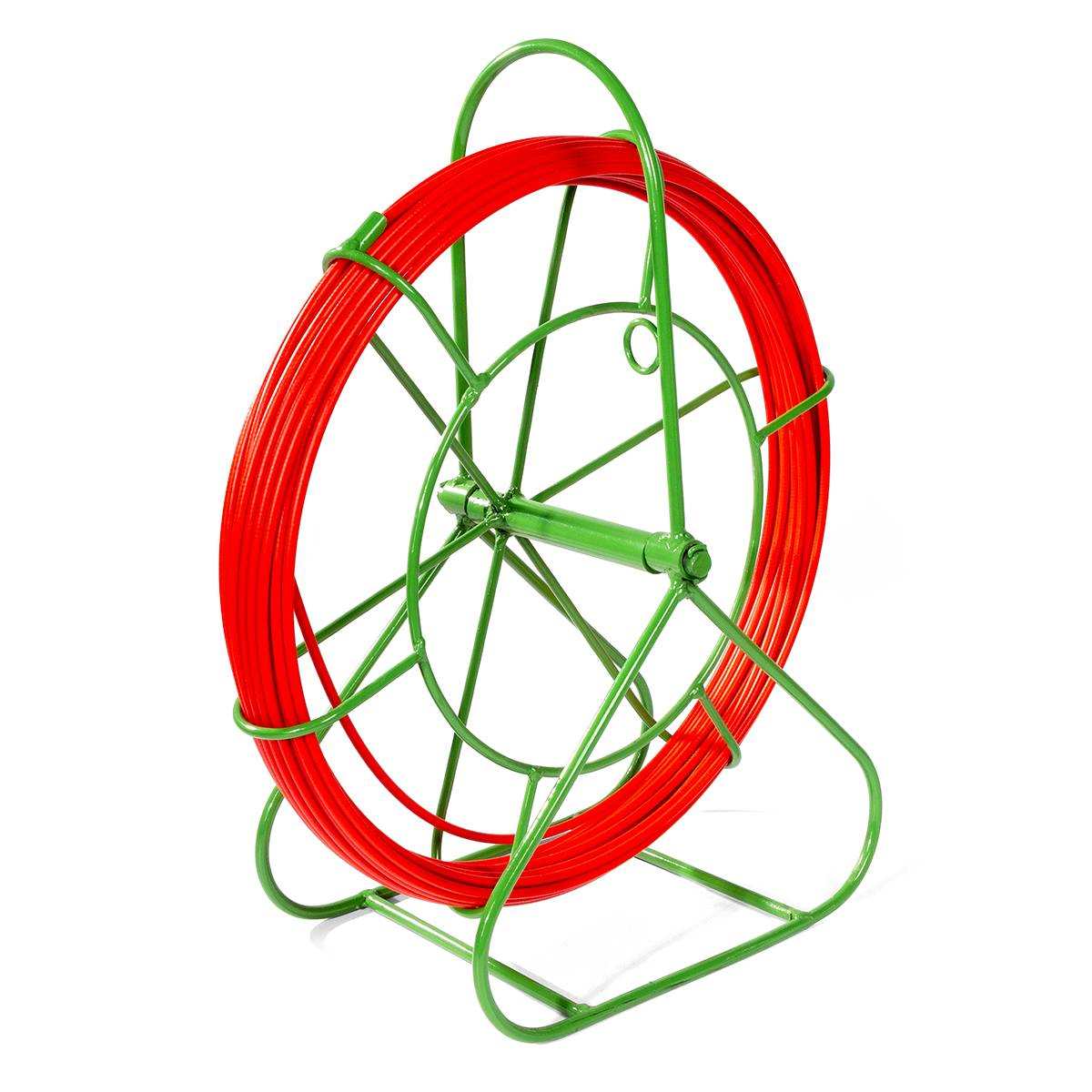

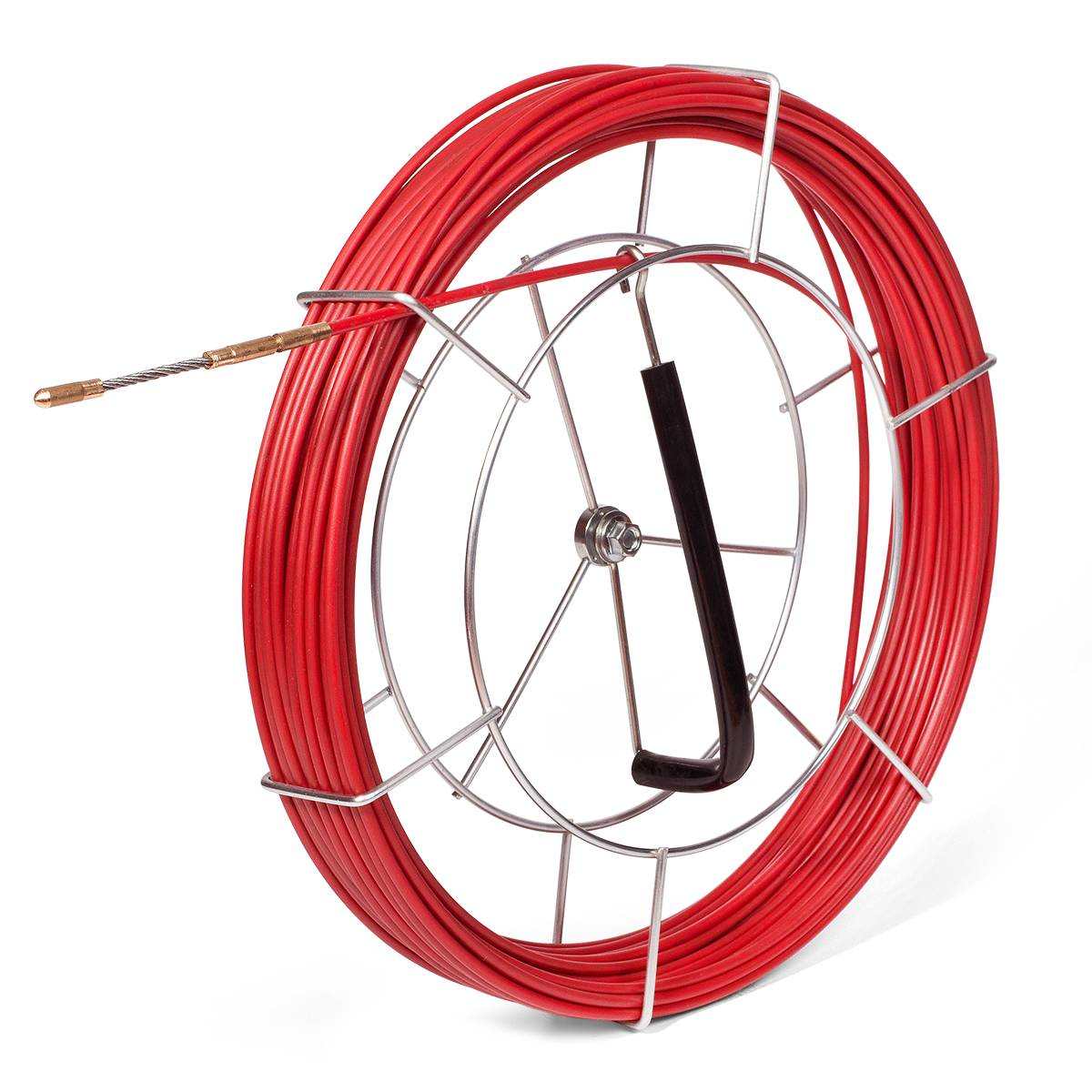

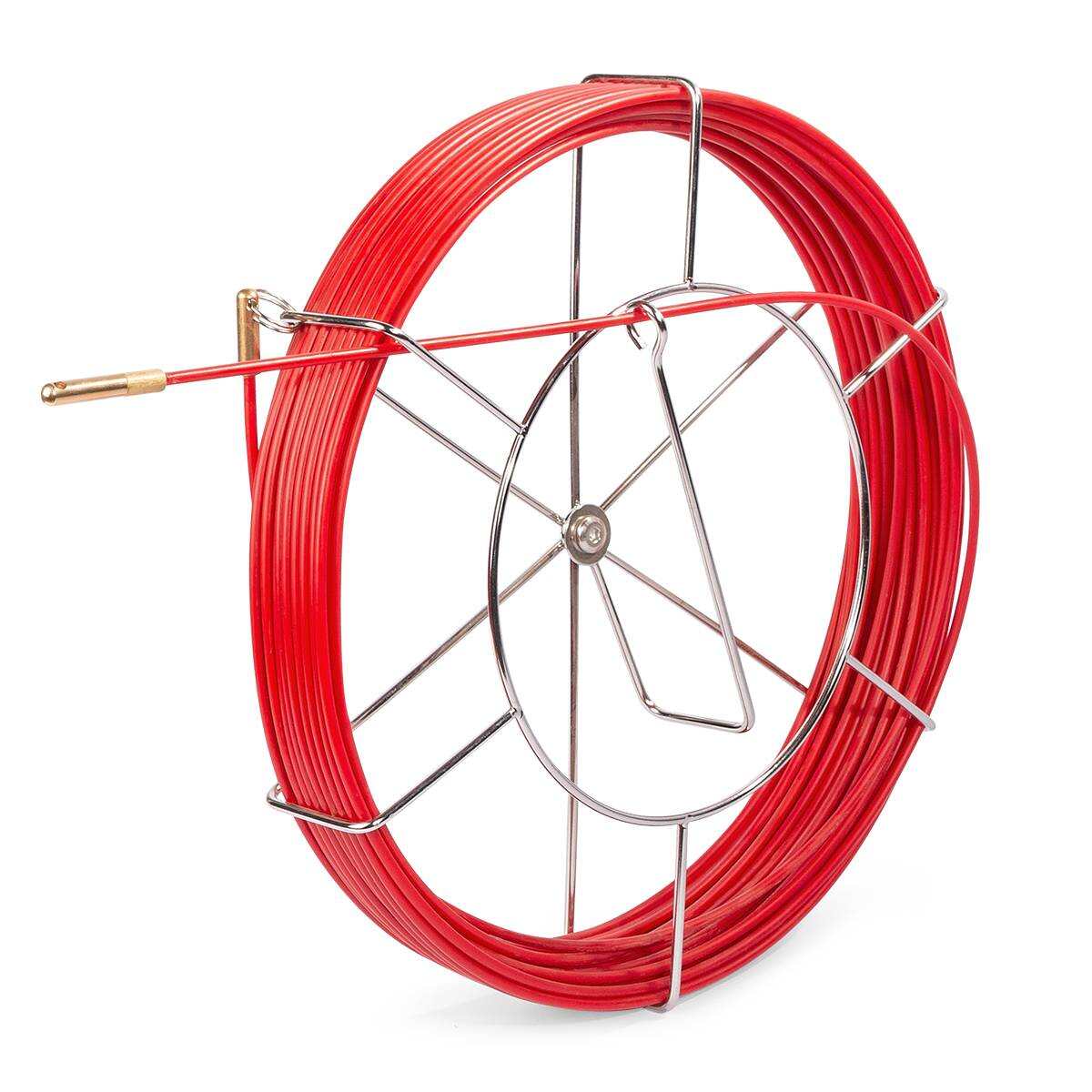

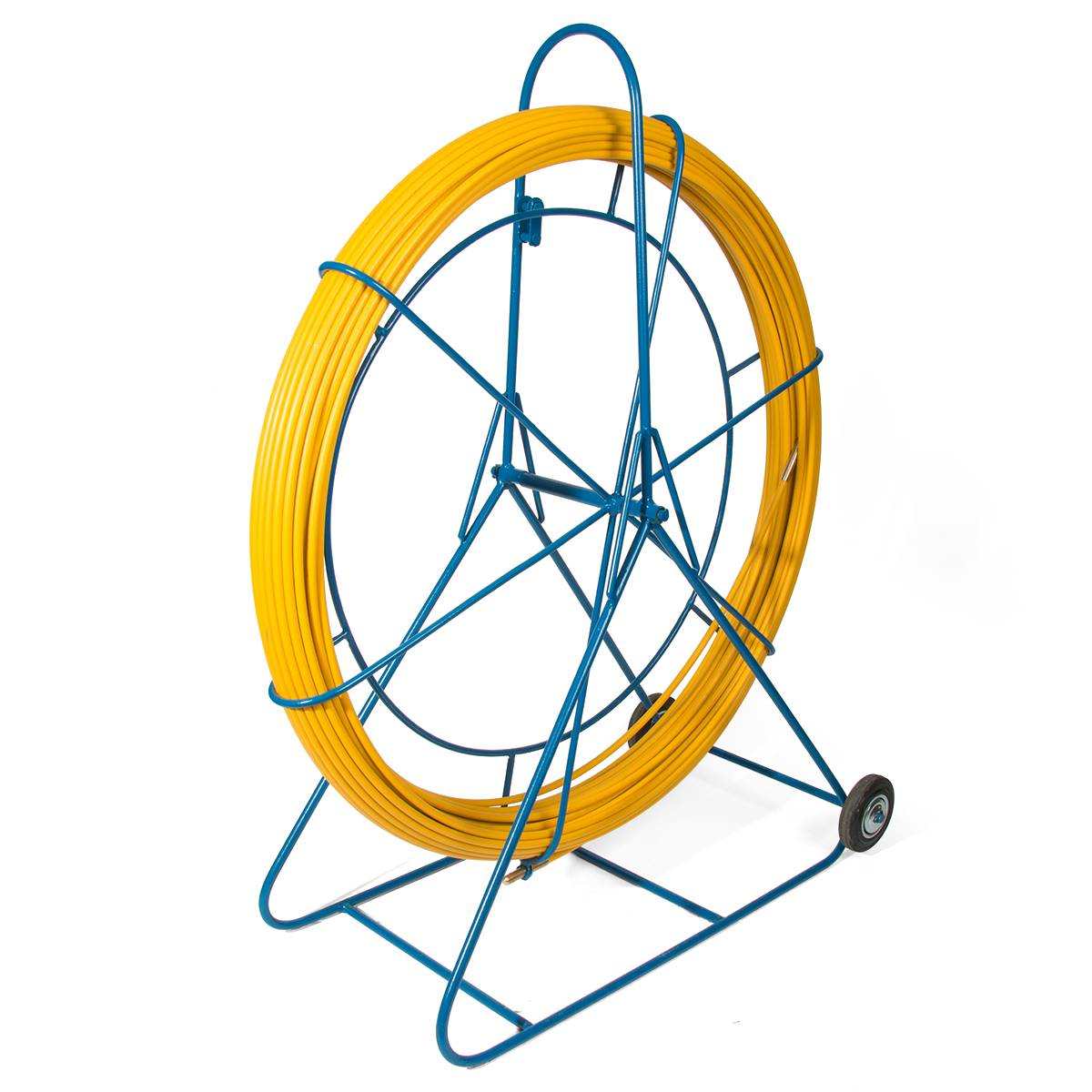

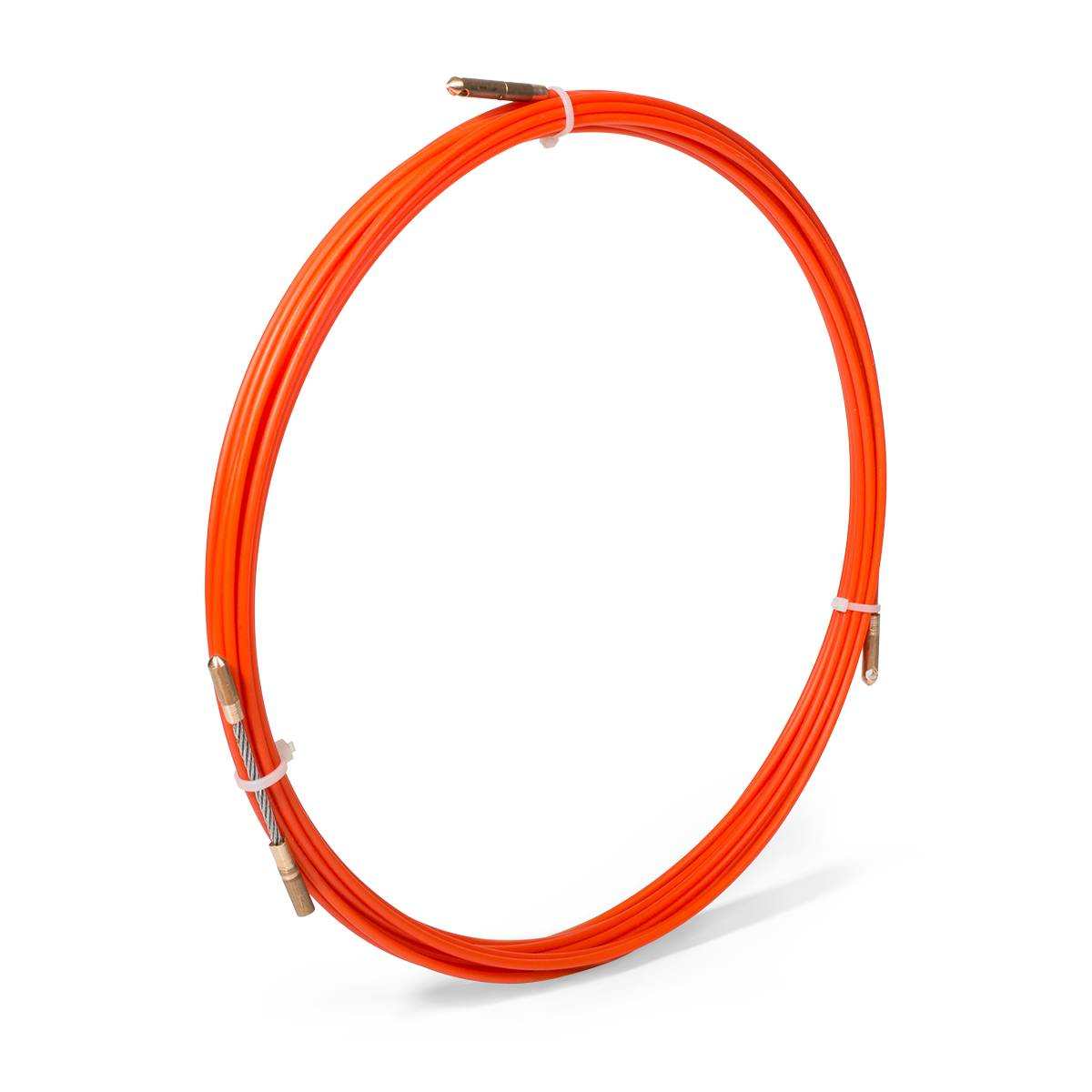

Стеклопрутковая протяжка FGP жёсткая и упругая — она проталкивается по пустой трубе и на поворотах, не заламываясь; версии «MK» поставляются на металлической катушке для удобной подачи и намотки. Полиэстеровая протяжка PET мягче и легче, применяется в кассете для коротких трасс и там, где нужна гибкость. Для магистральной затяжки чаще берут FGP.

Диаметр прутка (4,5 или 6 мм) выбирают по внутреннему сечению трубы: 4,5 мм — для тонких труб и гофры малого диаметра, 6 мм — для труб большего сечения и длинных жёстких трасс. Слишком толстый пруток не пройдёт узкий канал, слишком тонкий — согнётся.

Наконечники протяжки бывают сменными: петля, вертлюг и направляющий колпачок навинчиваются на пруток и облегчают прохождение стыков и поворотов трубы. Вертлюг не даёт кабелю закручиваться при затяжке, что важно для многожильных и оптических кабелей.

Длина и исполнение

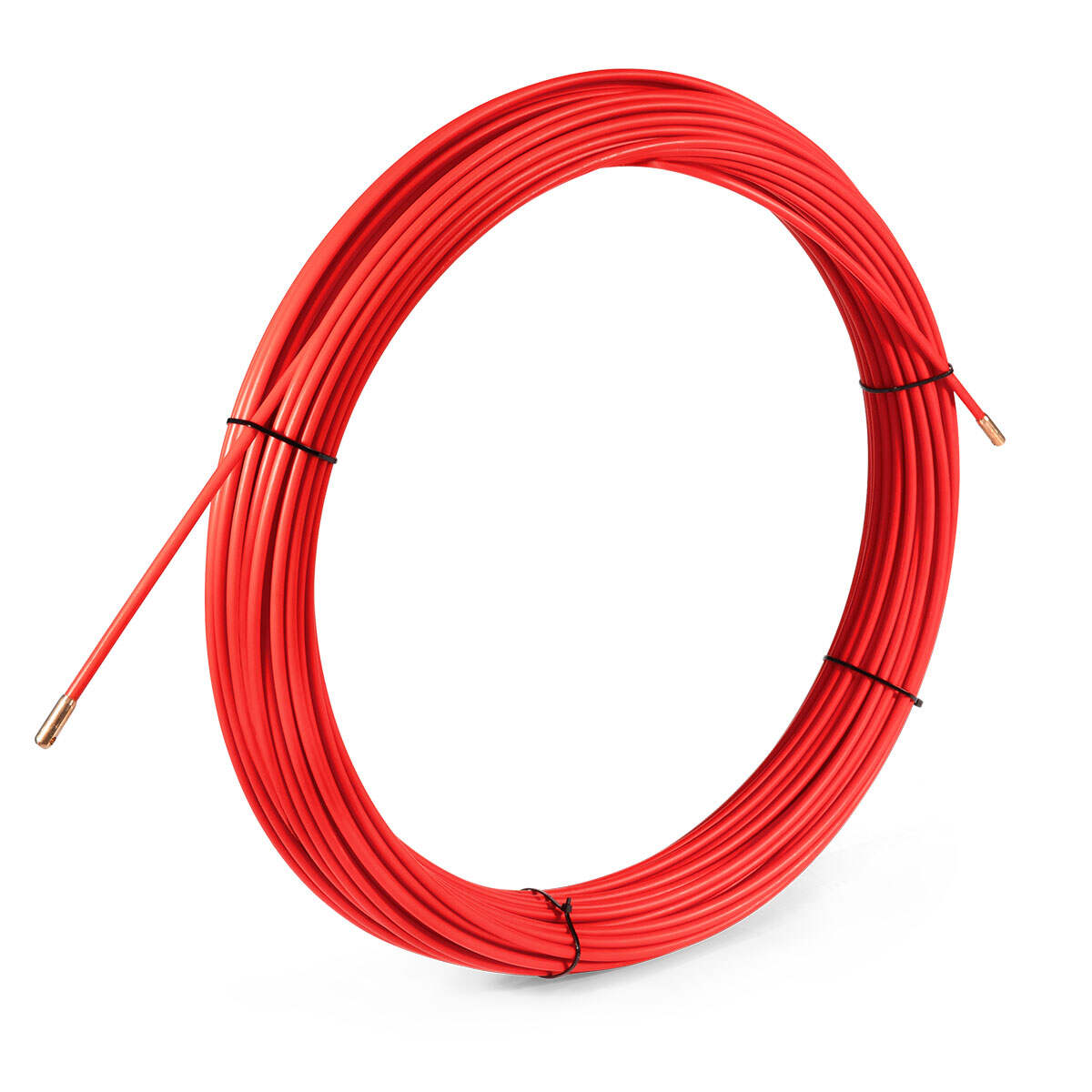

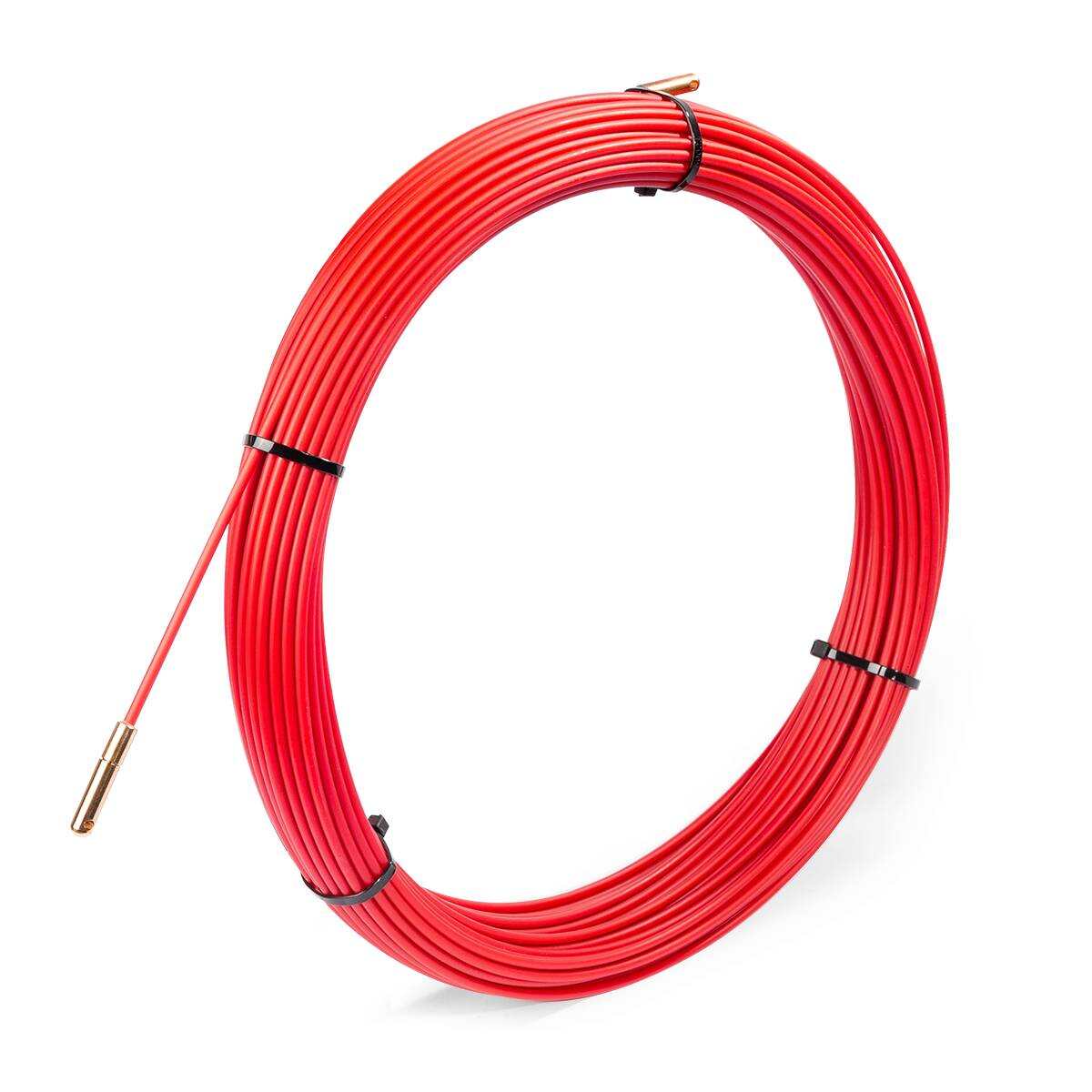

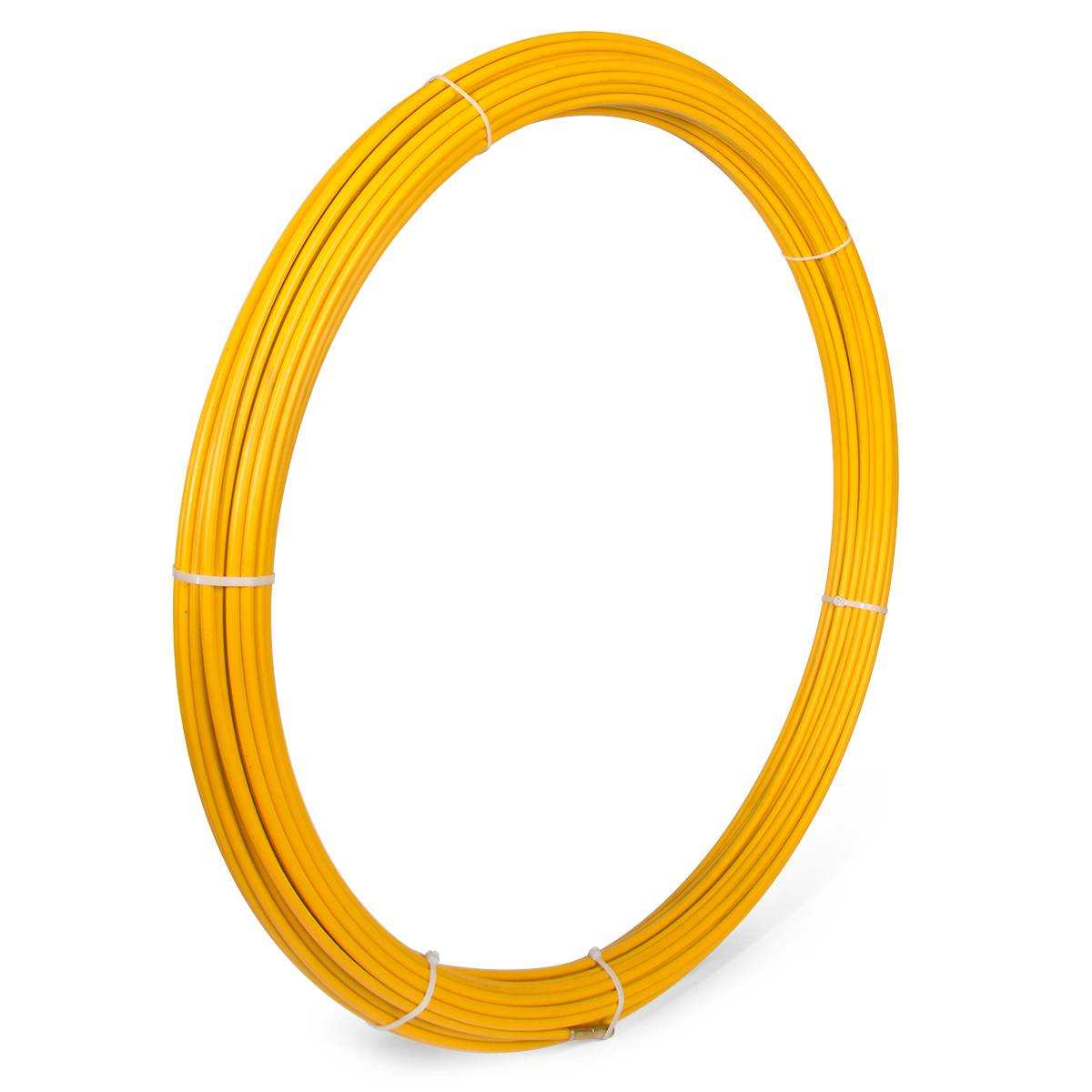

Длину протяжки берут с запасом к длине трассы: для квартирной проводки обычно достаточно 20–30 м, для протяжённых трасс и стояков — 50–70 м; запас нужен, чтобы конец с кабелем вышел из канала. Версия на катушке (MK) удобнее для длинных трасс — пруток не путается и не заламывается, бухты и кассеты компактнее для коротких участков.

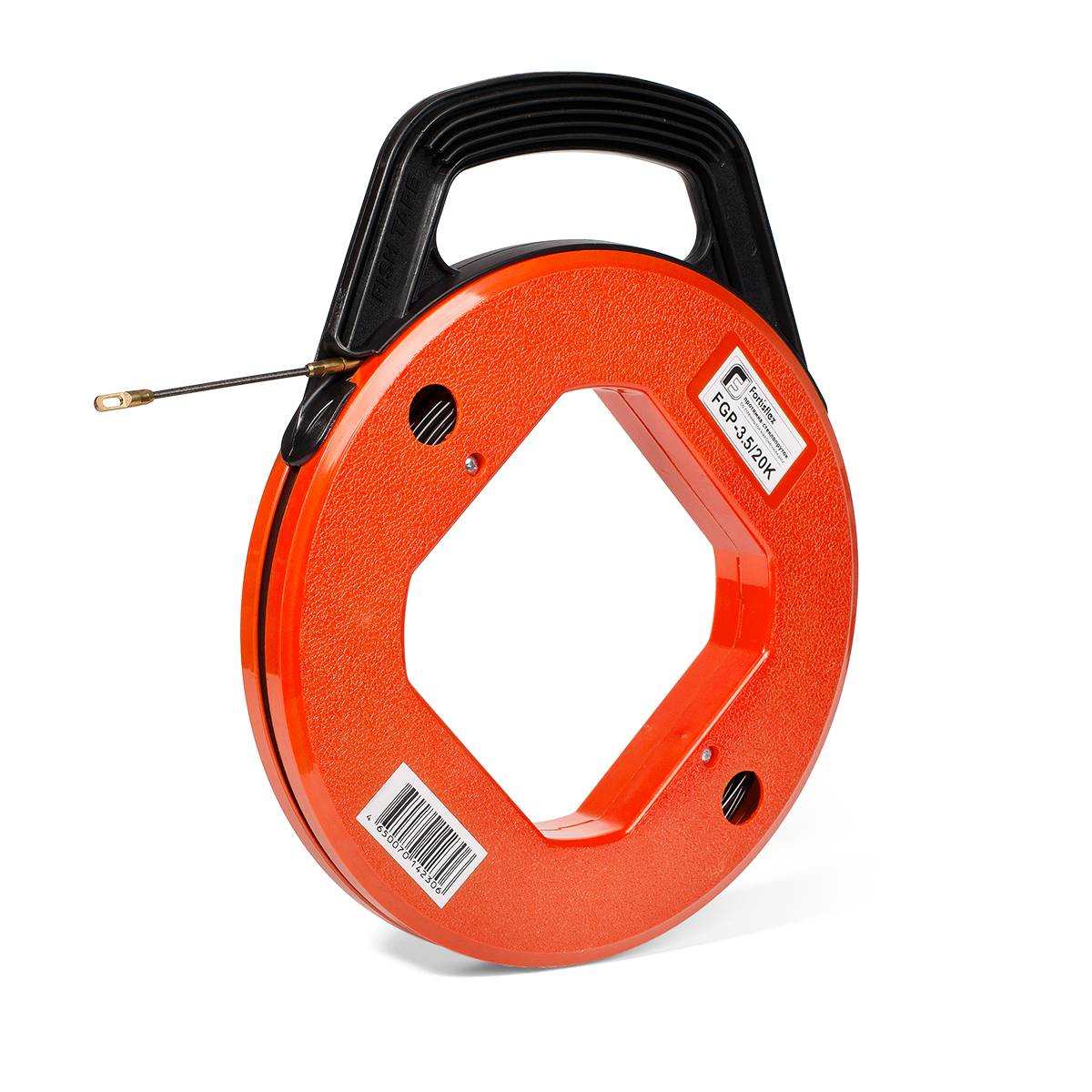

Полиэстеровые протяжки PET в кассете компактны и не пачкают руки, стеклопрутковые FGP на металлической катушке удобнее для магистралей и стояков. Для особо длинных трасс применяют протяжки диаметром 6 мм с повышенной жёсткостью, которые не складываются в широком канале.

Скрытая проводка без штробления начисто

УЗК позволяет менять и добавлять кабель в уже проложенных трубах и гофре без вскрытия стен: старый кабель нередко используют как протяжку для нового. Это экономит время на ремонте и реконструкции проводки. Диаметр и длину протяжки подбирают под конкретную трассу, а чистый и сухой пруток служит дольше и легче идёт по каналу.

Характеристики

Как затягивать кабель

На рабочий конец протяжки крепят наконечник-петлю или кабельный чулок, за который затягивают кабель — это предотвращает соскальзывание и повреждение жил. При затяжке длинных трасс работают вдвоём: один подаёт кабель, второй тянет протяжку равномерно, без рывков. Стеклопрутковую протяжку после работы протирают и сматывают на катушку, чтобы пруток не набирал влагу и не терял упругость.

Для регулярной работы берут протяжку на катушке с запасом длины и набором сменных наконечников. В наличии стеклопрутковые FGP и полиэстеровые PET разных диаметров и длин под бытовые и магистральные трассы.

Стеклопруток не проводит ток и не боится влаги, поэтому одну протяжку используют многократно на разных объектах.

Смотрите также: металлорукав и фитинги и кабельные скобы.

Частые вопросы

Что такое УЗК?

УЗК — устройство закладки кабеля, гибкая протяжка (зонд) из стеклопрутка или полиэстера. Её проталкивают по пустой трубе, крепят к концу кабель и затягивают его при скрытой проводке.

Стеклопруток или полиэстер?

Стеклопруток FGP жёстче и лучше проходит длинные трассы и повороты, полиэстер PET мягче и удобен для коротких участков. Для магистральной затяжки чаще берут FGP.

Какую длину выбрать?

С запасом к длине трассы: для квартиры обычно 20–30 м, для протяжённых трасс и стояков — 50–70 м. Запас нужен, чтобы конец с кабелем вышел из канала.

Чем отличается протяжка на катушке (MK)?

MK поставляется на металлической катушке — с неё удобно подавать и сматывать пруток, он не путается. Бухты и кассеты компактнее, но менее удобны для длинных трасс.

Какой диаметр прутка выбрать?

4,5 мм — для тонких труб и гофры малого диаметра, 6 мм — для труб большего сечения и длинных жёстких трасс.

Протяжки есть в наличии в Уральске?

Да, протяжки FGP и PET разных длин есть на складе Техэлектро в Уральске. Наличие и цена — в карточке товара, доставка по Казахстану.
