Аксессуары связывают гидравлическую помпу или насосную станцию с исполнительным инструментом: прессом, кабелерезом, пробойником. Без них инструмент нельзя вынести на нужное расстояние от насоса, подключить несколько устройств к одному источнику давления и контролировать давление в системе.
В разделе собраны аксессуары КВТ: рукава высокого давления РВД-2, РВД-3, РВД-5 и РВД-10, быстроразъемное соединение БРС-3/8’’, распределительные краны КГР-2, КГР-3 и КГР-4, манометр МНГ-100/63 с адаптером МА-1/4"-3/8" и предохранительный кран КП-3/8".
| Модель | Что это | Назначение |
|---|---|---|

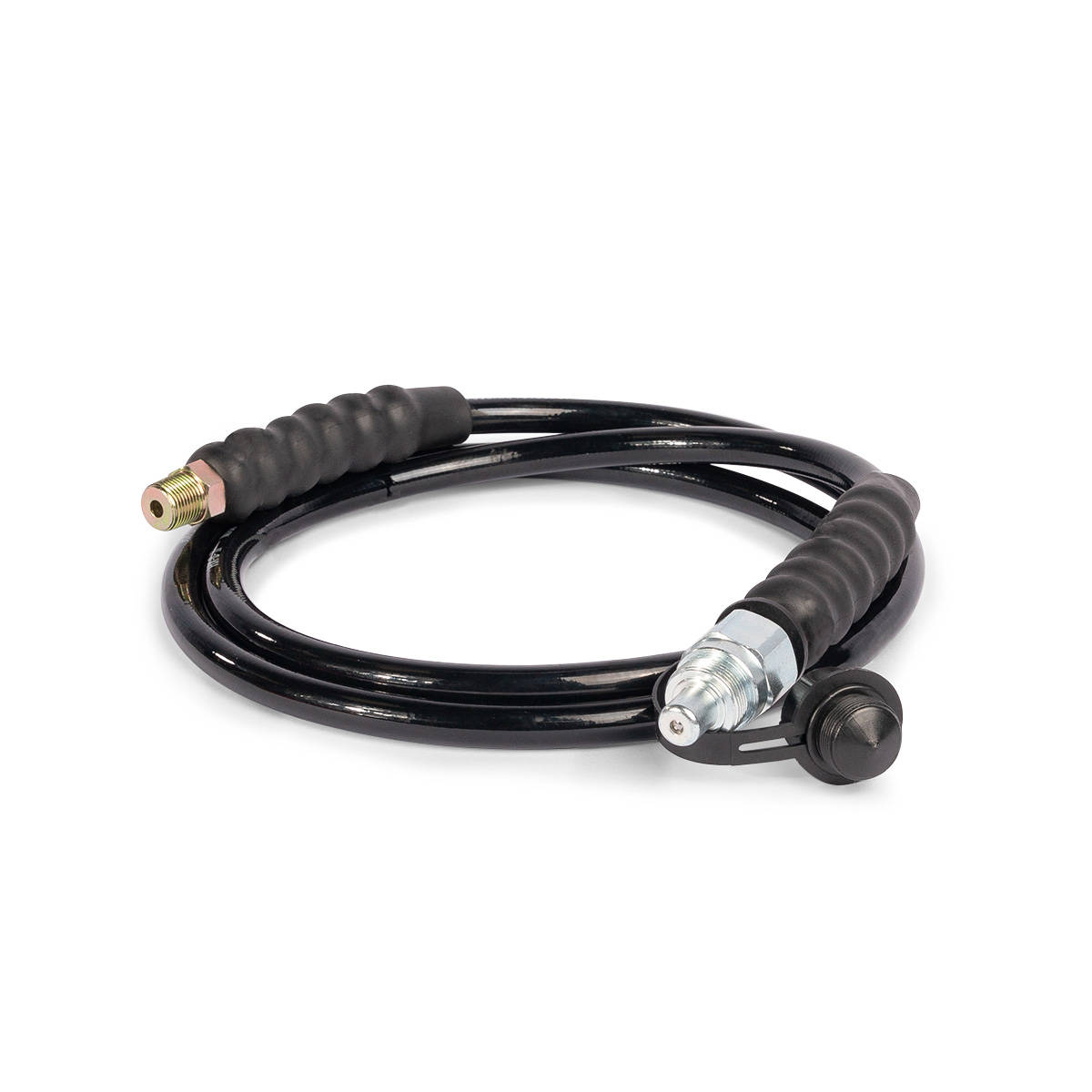

| РВД-2 | рукав высокого давления 1,8 м | подача жидкости от помпы к инструменту |
| РВД-3, РВД-5, РВД-10 | рукава 3, 5 и 10 м | работа на удалении от насоса |
| БРС-3/8’’ | быстроразъемное соединение | подключение рукава к помпе и инструменту |
| КГР-2, КГР-3, КГР-4 | распределительные краны | подключение нескольких устройств |
| МНГ-100/63 | манометр | контроль давления в гидросистеме |
| МА-1/4"-3/8" | адаптер | установка манометра в систему |
| КП-3/8" | предохранительный кран | защита от падения давления |

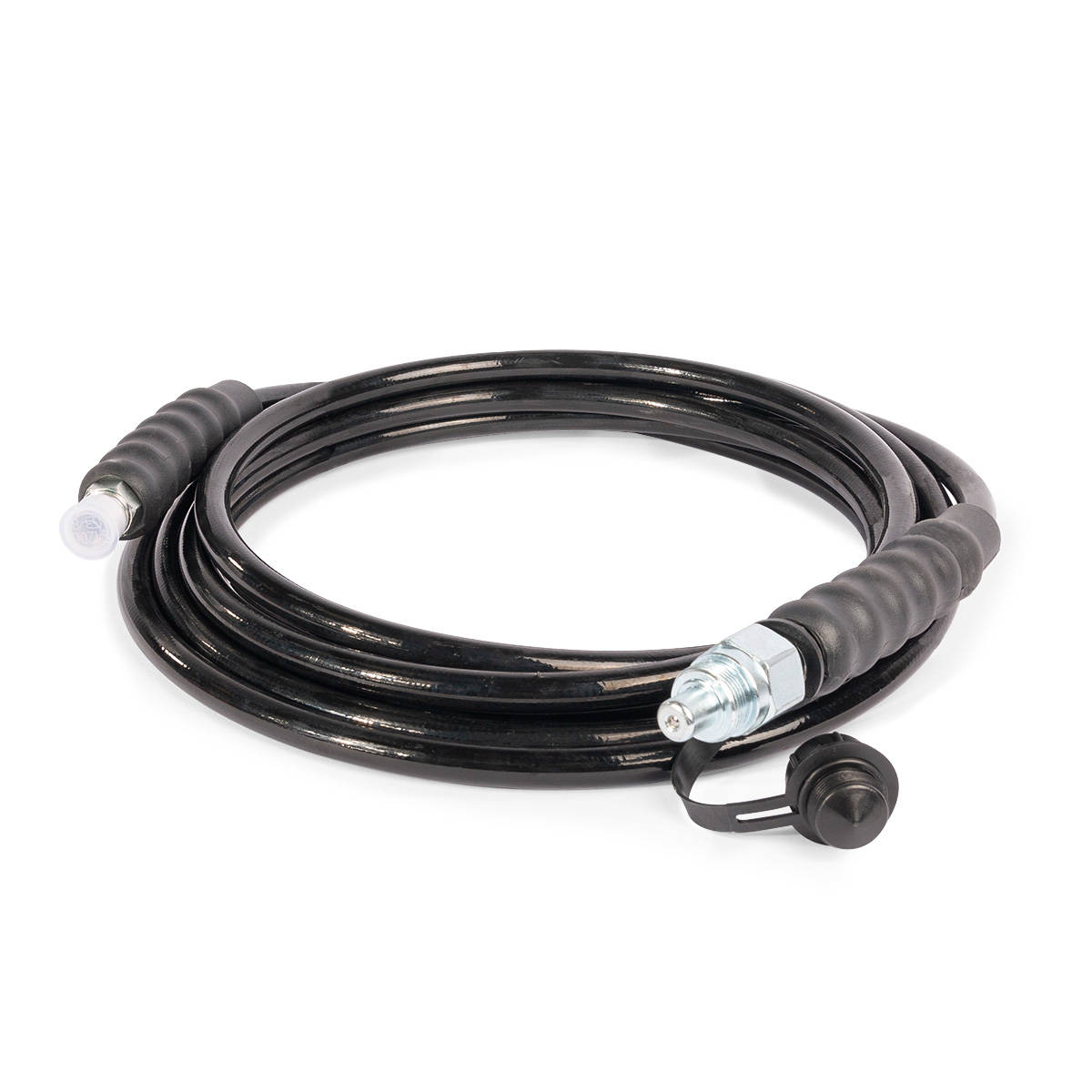

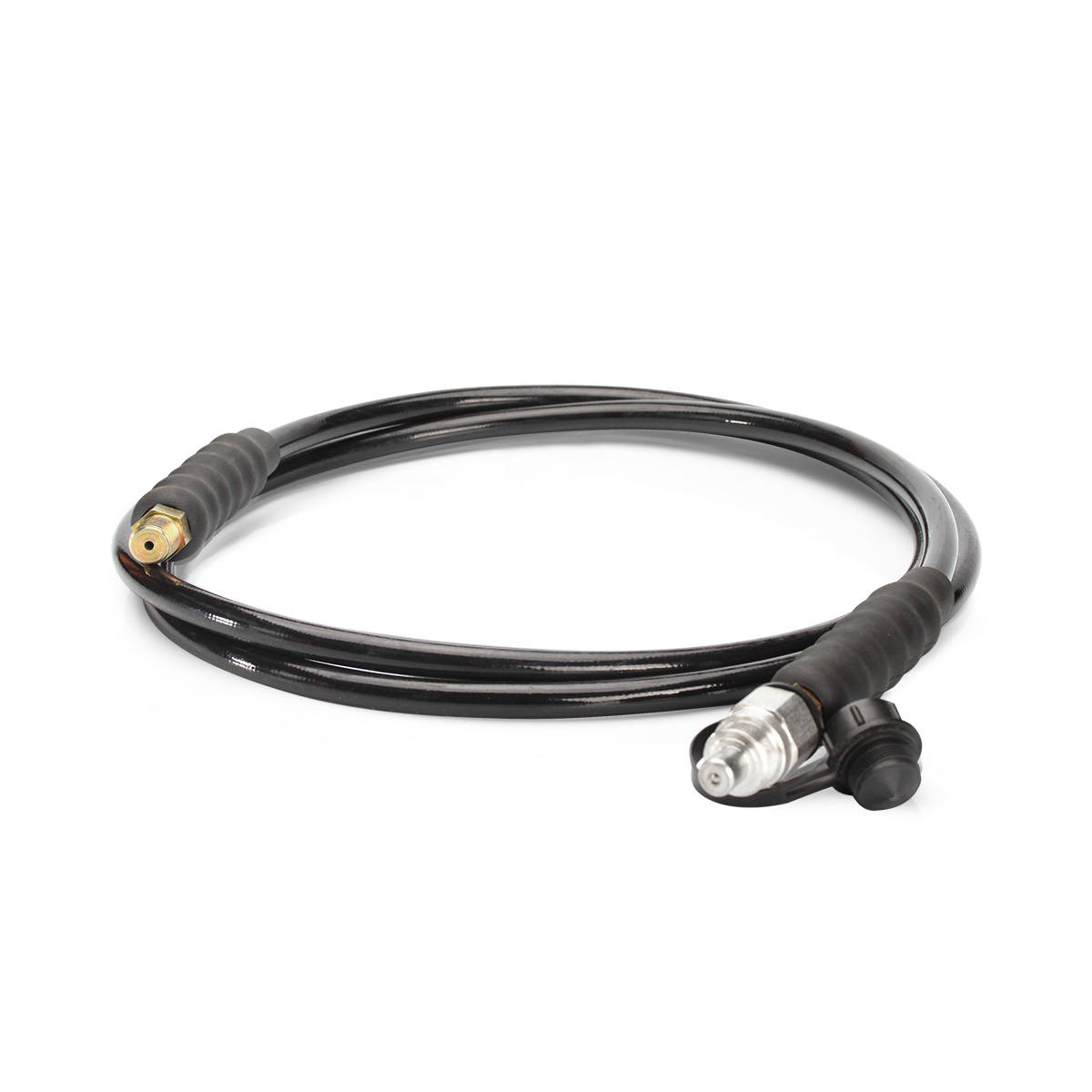

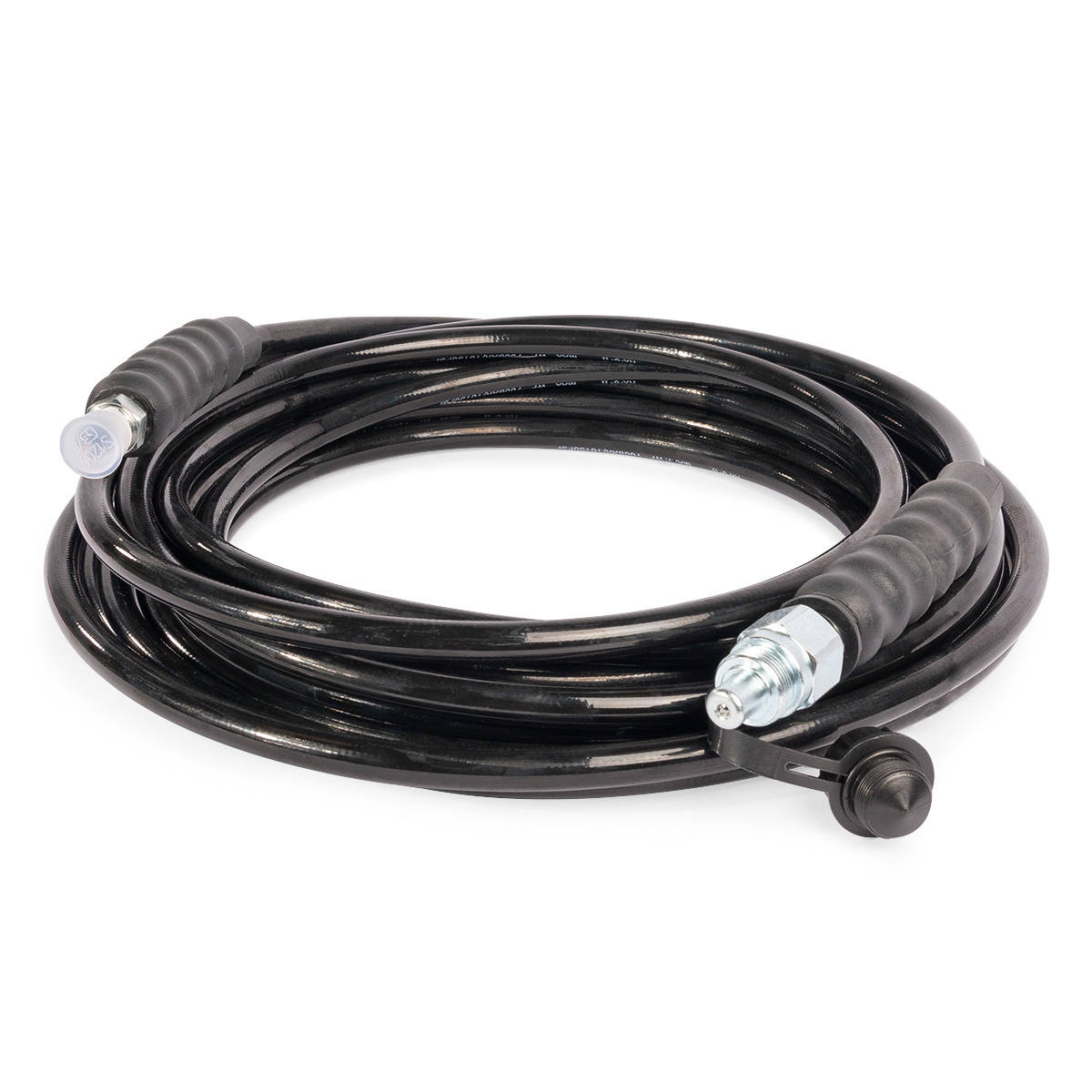

Рукав выбирают по расстоянию от насоса до места работы. РВД-2 длиной 1,8 м подходит для работы рядом с помпой, РВД-3 на 3 м и РВД-5 на 5 м - для щитов и кабельных сооружений, РВД-10 на 10 м позволяет оставить насосную станцию в стороне, например внизу при работе на высоте. Чем длиннее рукав, тем больше масла уходит на его заполнение: объема маслобака помпы должно хватать и на рукав, и на рабочий цикл инструмента.

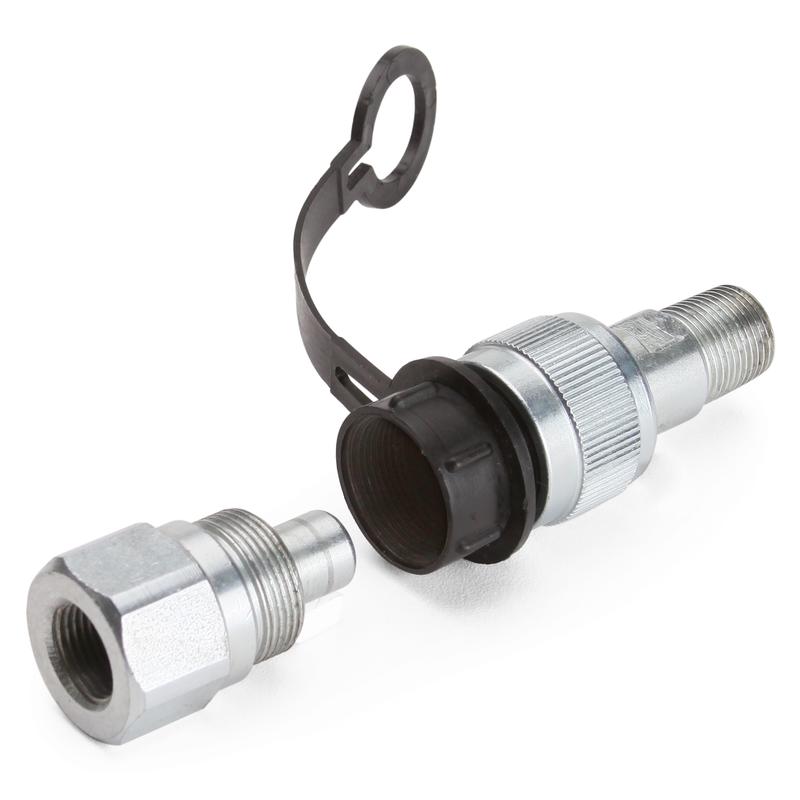

Чтобы подключить к насосной станции рукав другой длины, на рукав устанавливают разъем «папа» БРС-3/8’’ и присоединяют его к помпе через разъем «мама». Резьбу соединения уплотняют фум-лентой для герметичности. Разъемы держат в чистоте: грязь в гидросистеме изнашивает уплотнения.

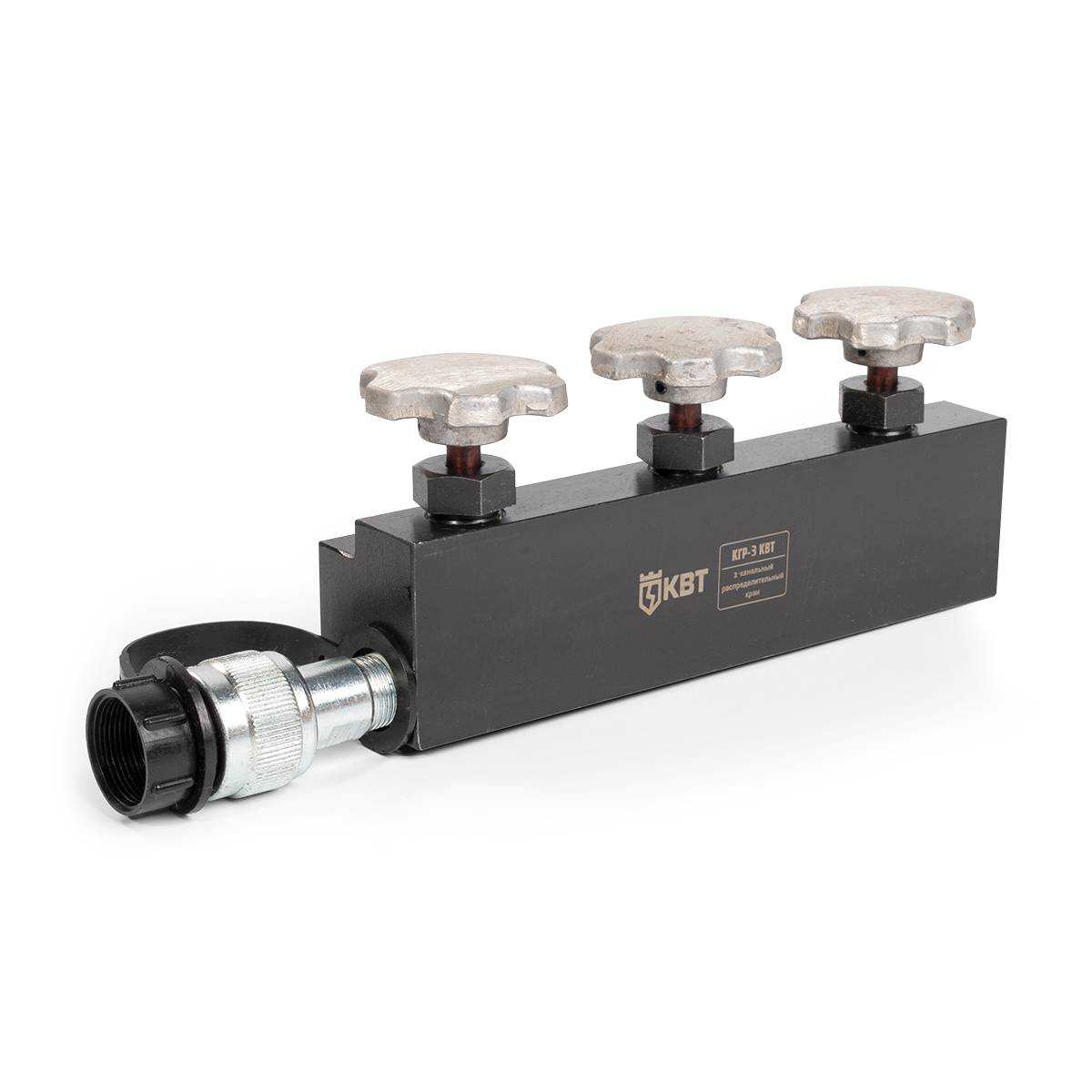

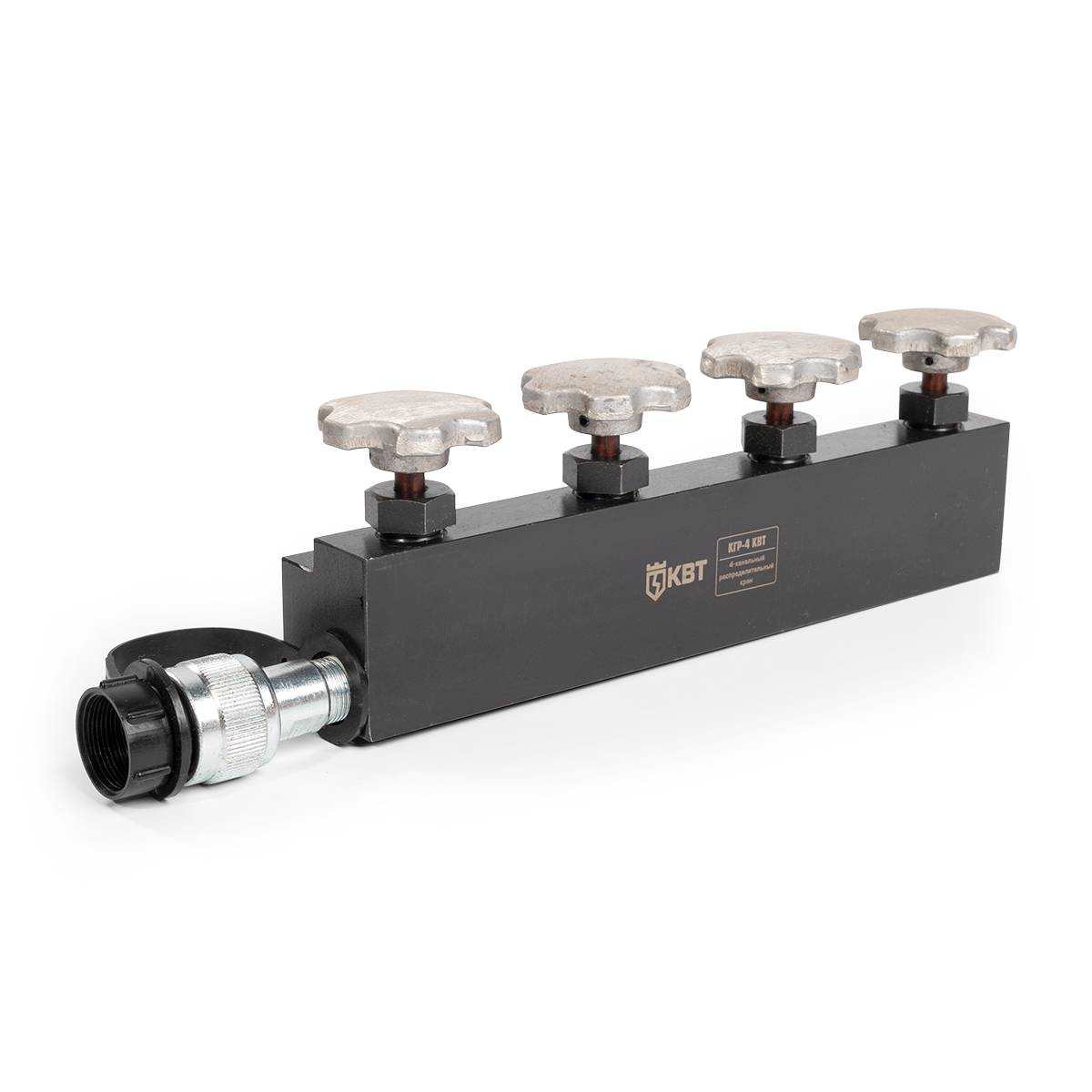

Распределительный кран нужен, когда к одному источнику давления подключают несколько гидравлических устройств и регулируют очередность их работы. КГР-3 - трехканальный, КГР-4 - четырехканальный. Одновременная работа нескольких инструментов от одного крана возможна лишь теоретически: у инструментов разное время рабочего цикла, а масла должно хватить на все устройства и рукава, поэтому на практике их включают по очереди.

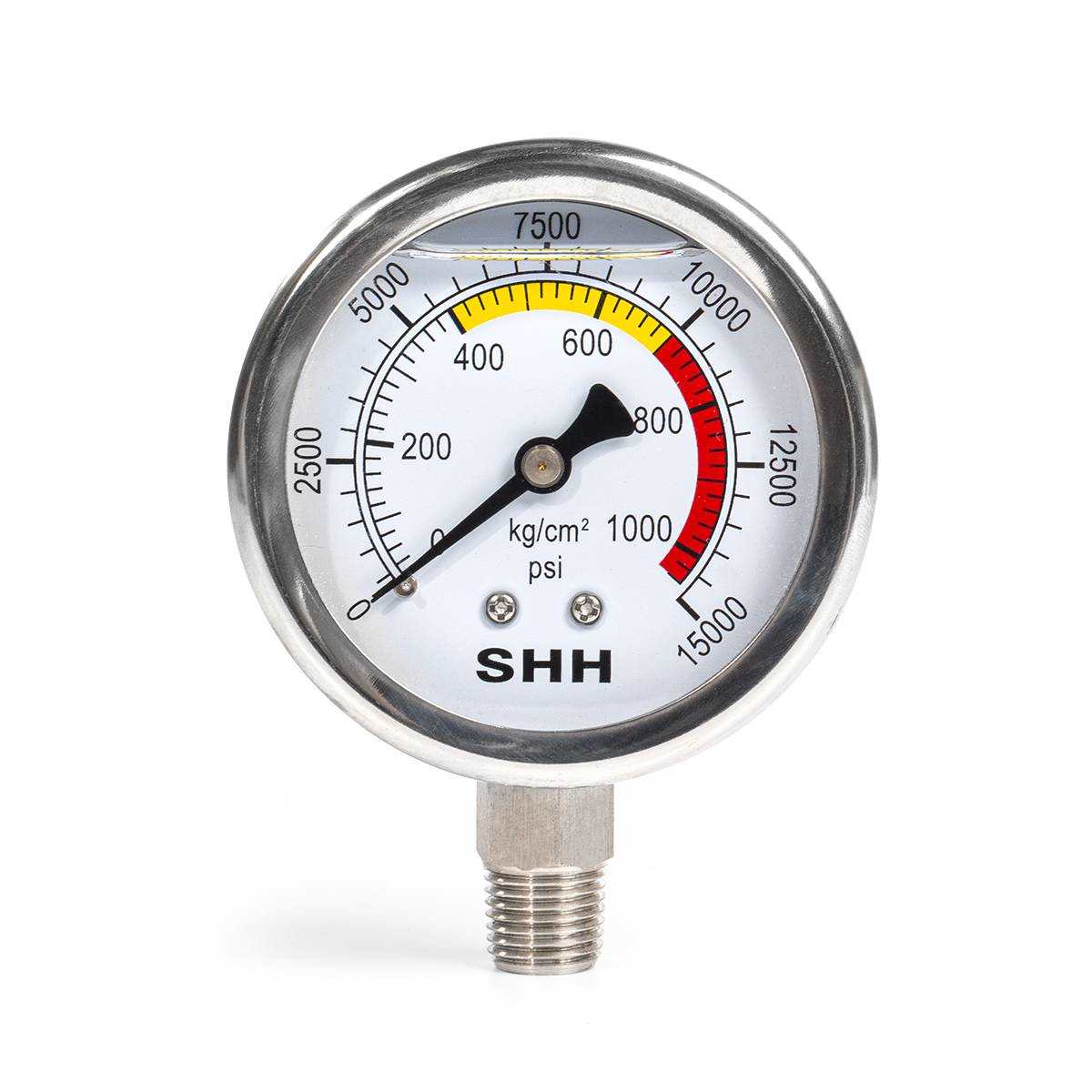

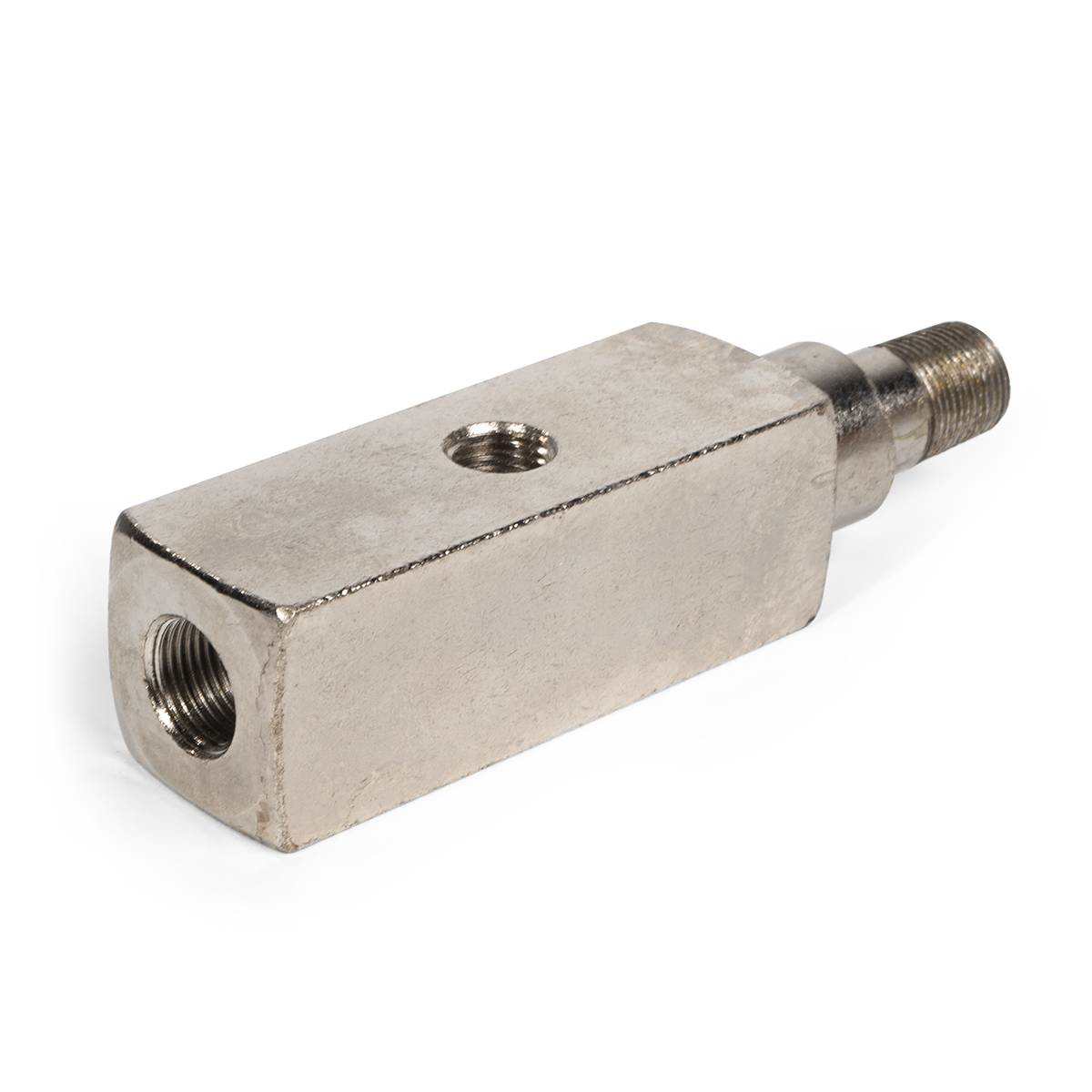

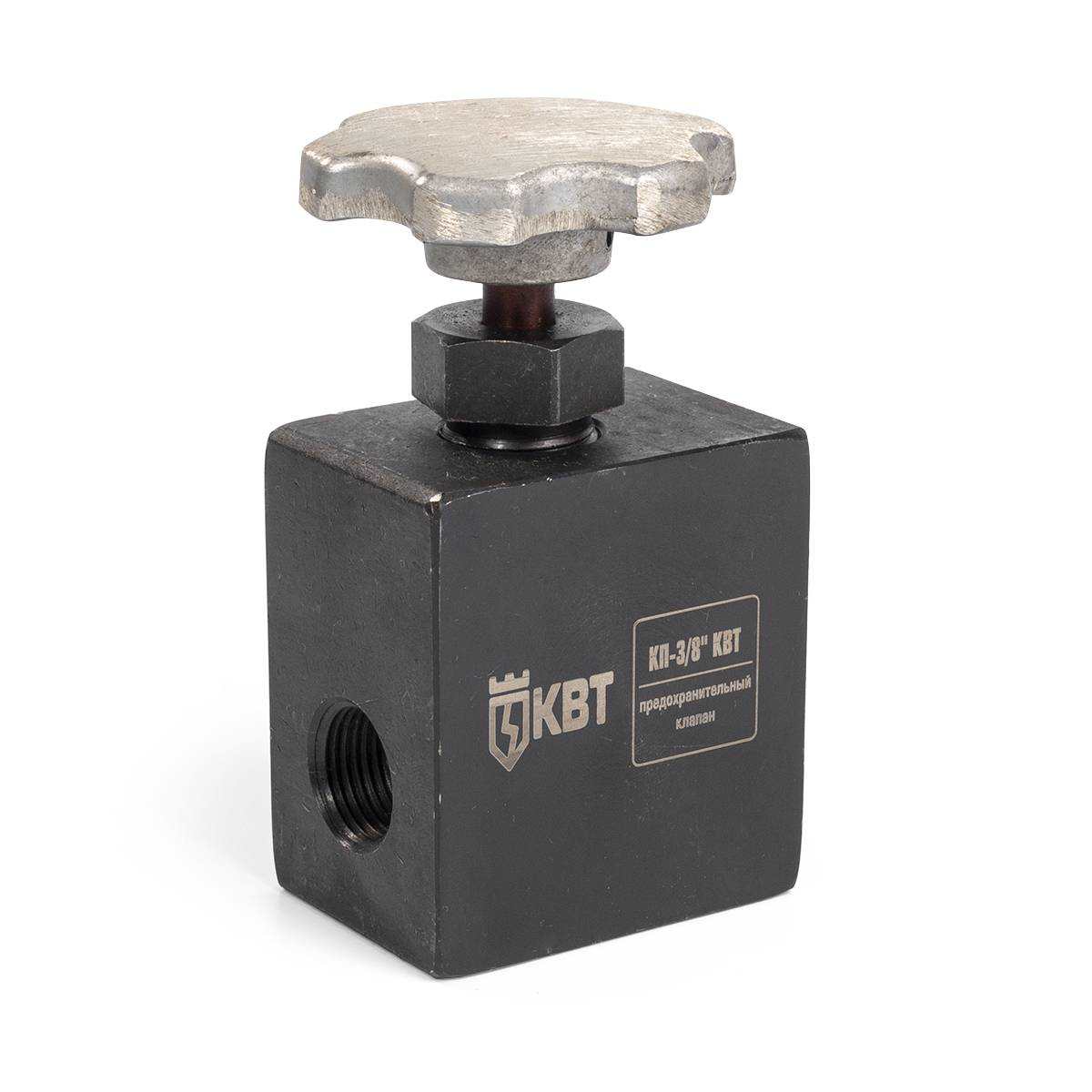

Манометр МНГ-100/63 устанавливают в систему через адаптер МА-1/4"-3/8" для наблюдения за давлением. Предохранительный кран КП-3/8" предотвращает самопроизвольное падение давления рабочей жидкости при повреждении рукава высокого давления или насоса.
Про подбор гидравлического пресса и матриц для наконечников читайте в статье опрессовка кабельных наконечников.
Рукава и соединения служат дольше, если проверять их перед каждой работой. Осмотрите рукав по всей длине: трещины, вздутия и подтеки масла - повод вывести его из работы. Рукав не перегибают под острым углом, не тянут за него помпу или инструмент и не оставляют под колесами и материалами. Отсоединять рукава можно только после сброса давления. Свободные разъемы закрывают от пыли, а масло доливают того типа, который указан в инструкции к помпе.
Техэлектро - официальный дилер КВТ в Казахстане. Поставляем гидравлический инструмент и аксессуары к нему монтажным и энергетическим организациям по всему Казахстану, работаем с юрлицами по счёту и помогаем собрать систему под задачу.
Помпы и насосные станции смотрите в разделе насосы гидравлические.
Смотрите также разделы прессы гидравлические и прессы и матрицы 60 тонн и 100 тонн.
РВД-2 - 1,8 м, РВД-3 - 3 м, РВД-5 - 5 м, РВД-10 - 10 м.
На рукав устанавливают разъем «папа» БРС-3/8’’ и подключают его к помпе через разъем «мама». Резьбу уплотняют фум-лентой.
Для подключения к одному источнику давления нескольких гидравлических устройств с возможностью регулировать очередность их работы.
Теоретически да, но у инструментов разное время рабочего цикла, а масла в помпе должно хватить на все устройства и рукава. На практике инструменты включают по очереди.
Он предотвращает самопроизвольное падение давления рабочей жидкости при повреждении рукава высокого давления или насоса.
Да, Техэлектро отправляет оборудование КВТ по всему Казахстану, работаем с юрлицами по счёту.
