Оборудование для размотки и прокладки кабеля обеспечивает подачу кабеля с барабана без повреждения оболочки и с контролем тяжения. В комплект входят домкраты и стойки под барабан, раскаточные и угловые ролики, кабельные чулки, монтажные наконечники и лебёдки. Правильная размотка исключает «восьмёрки», заломы и превышение допустимого усилия тяжения.
В категории — раскаточные ролики (линейные и угловые), кабельные чулки, домкраты для барабанов и вспомогательная оснастка для прокладки в траншеях, лотках и кабельной канализации.

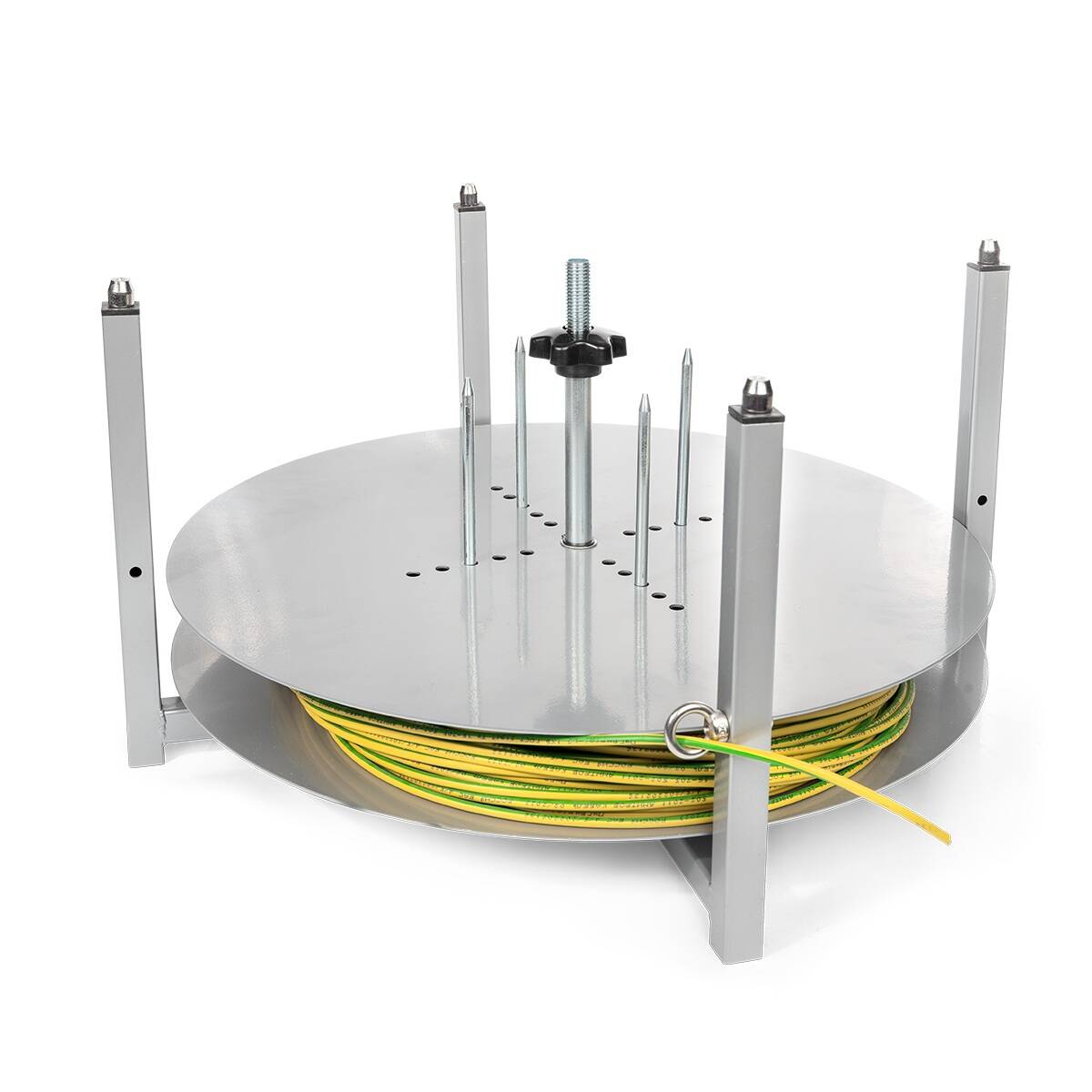

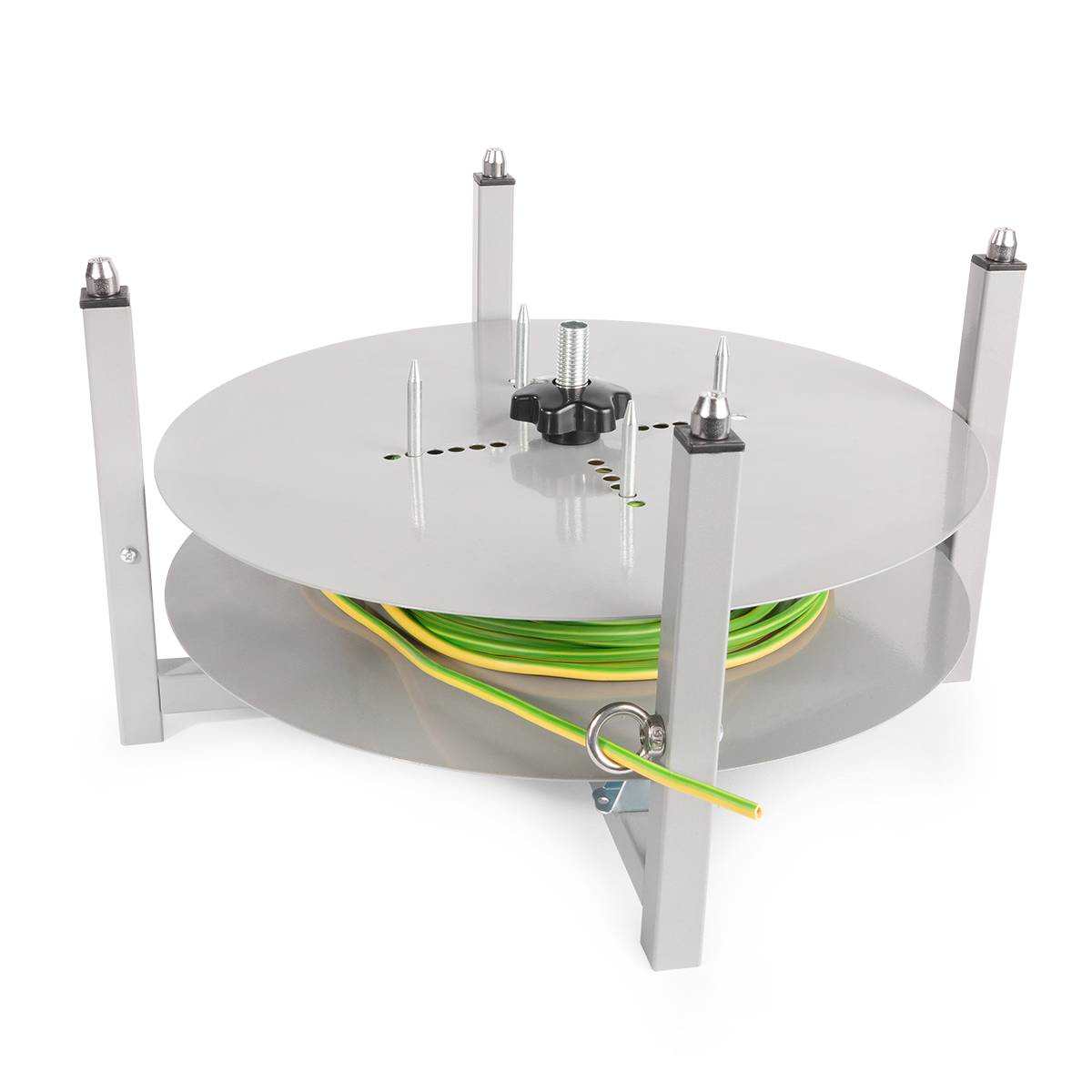

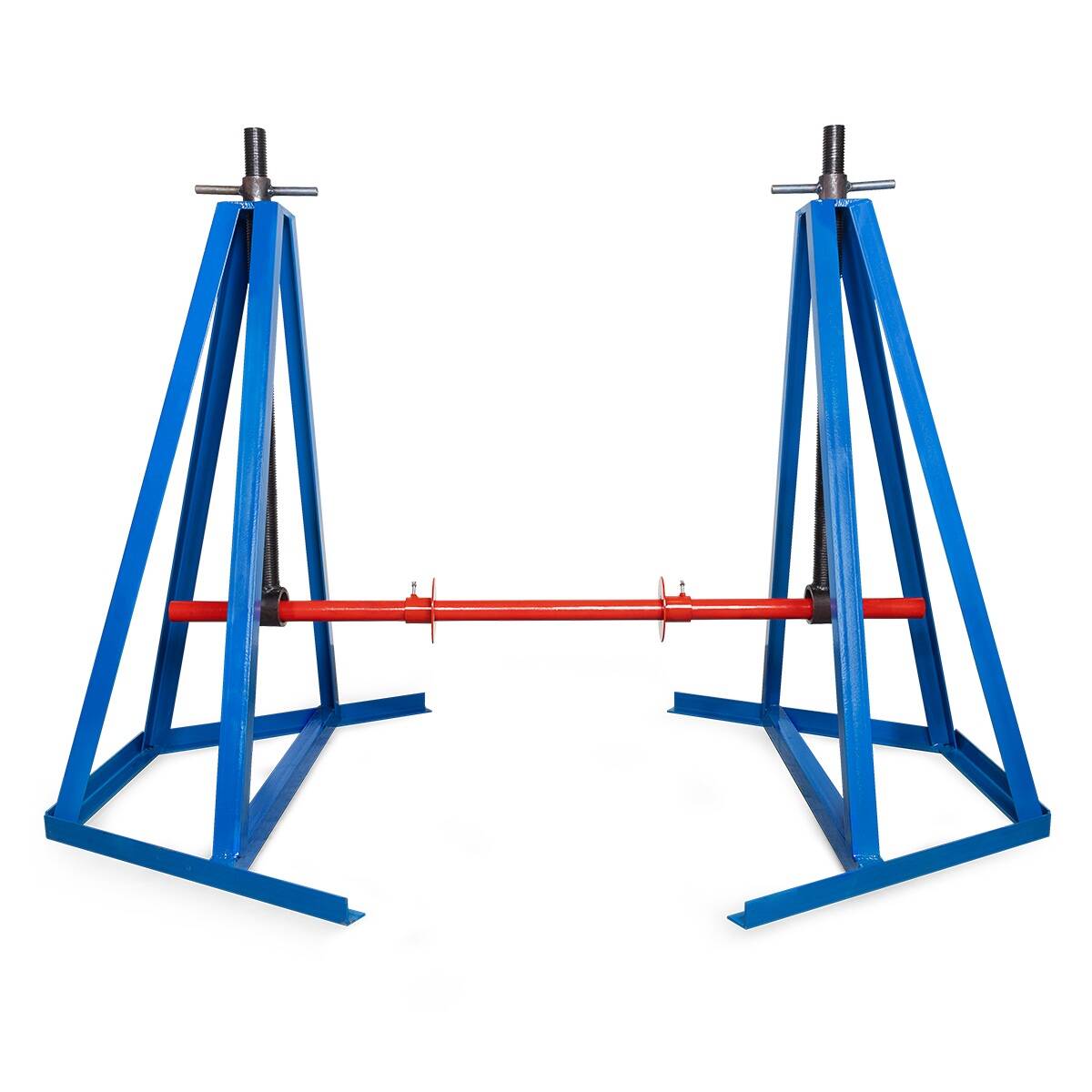

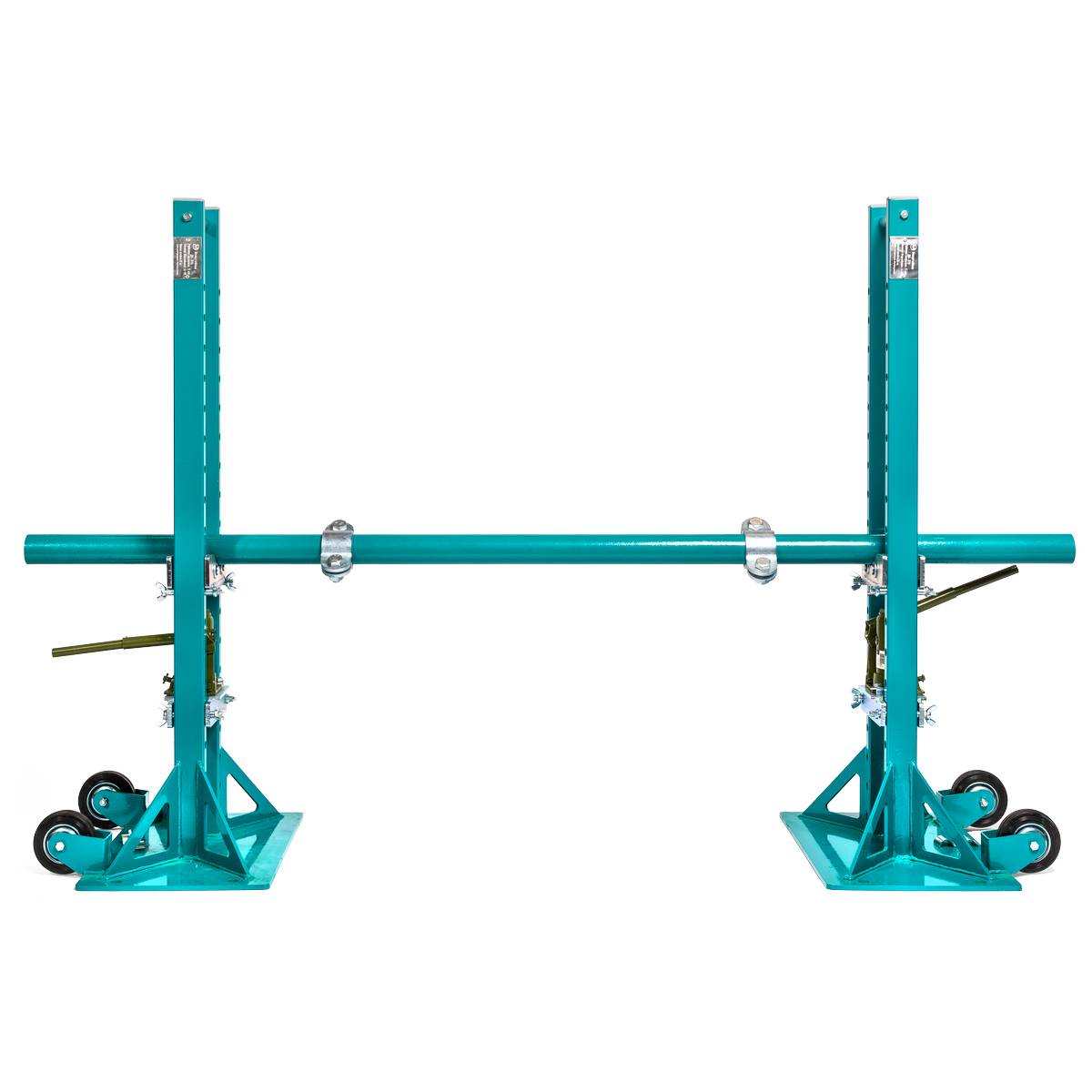

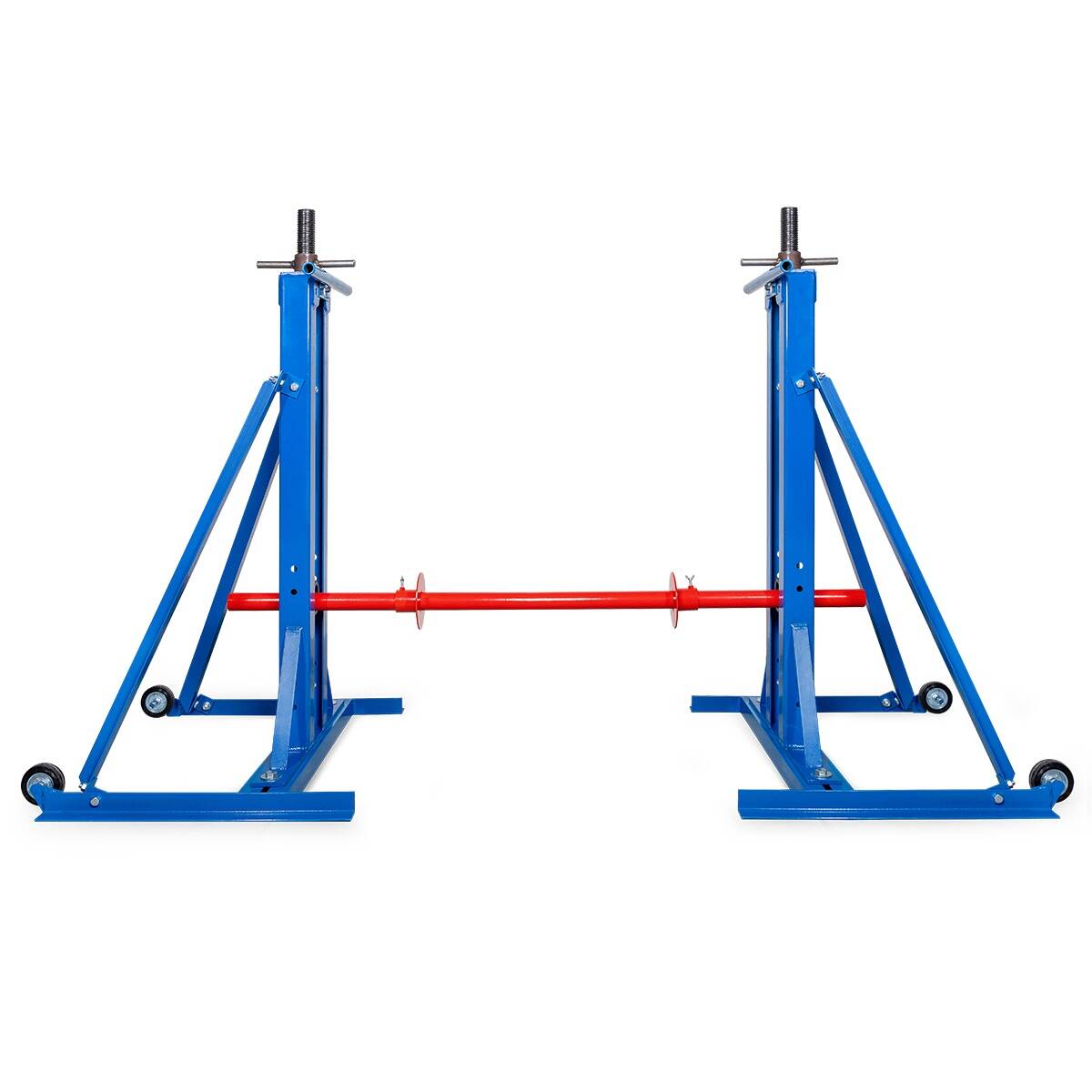

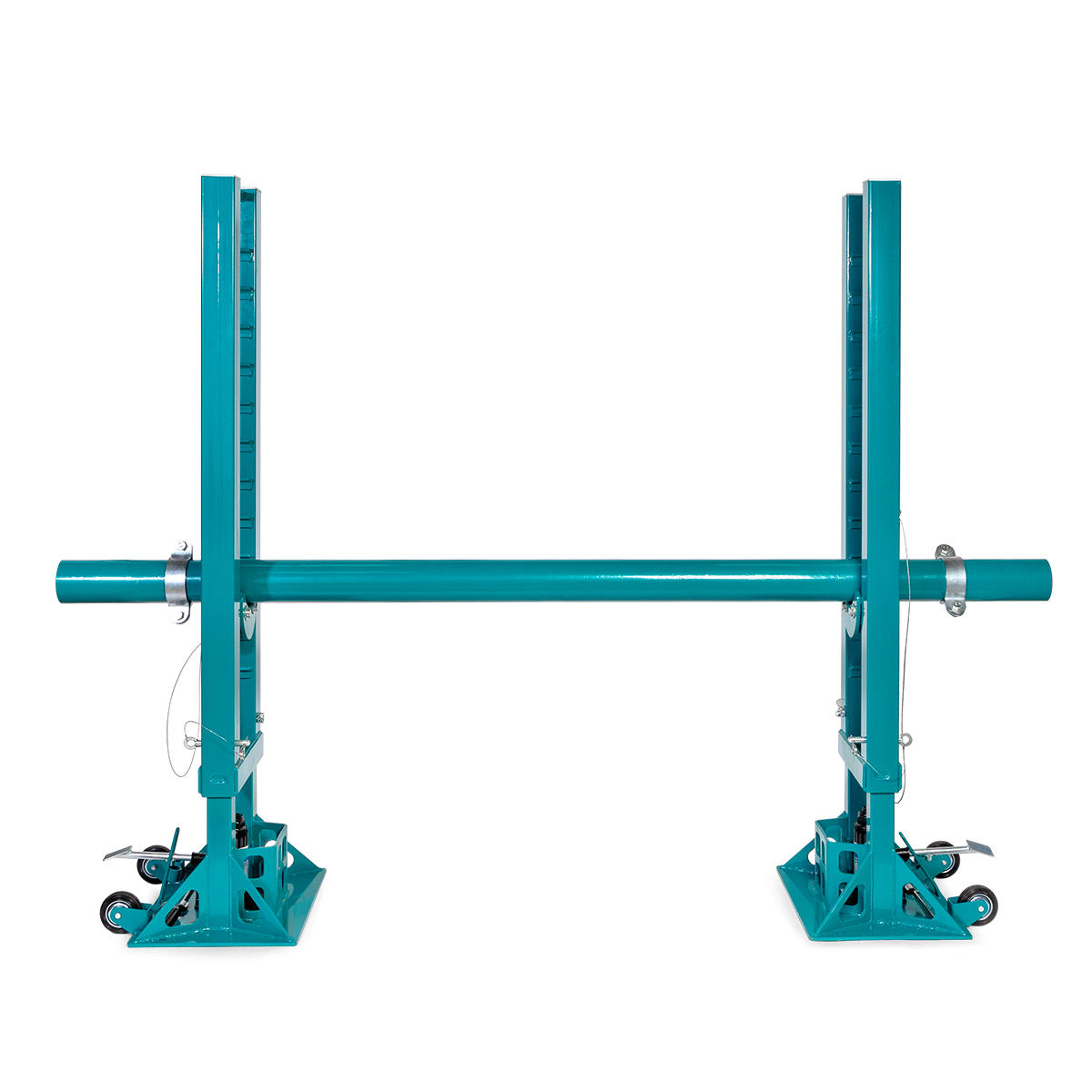

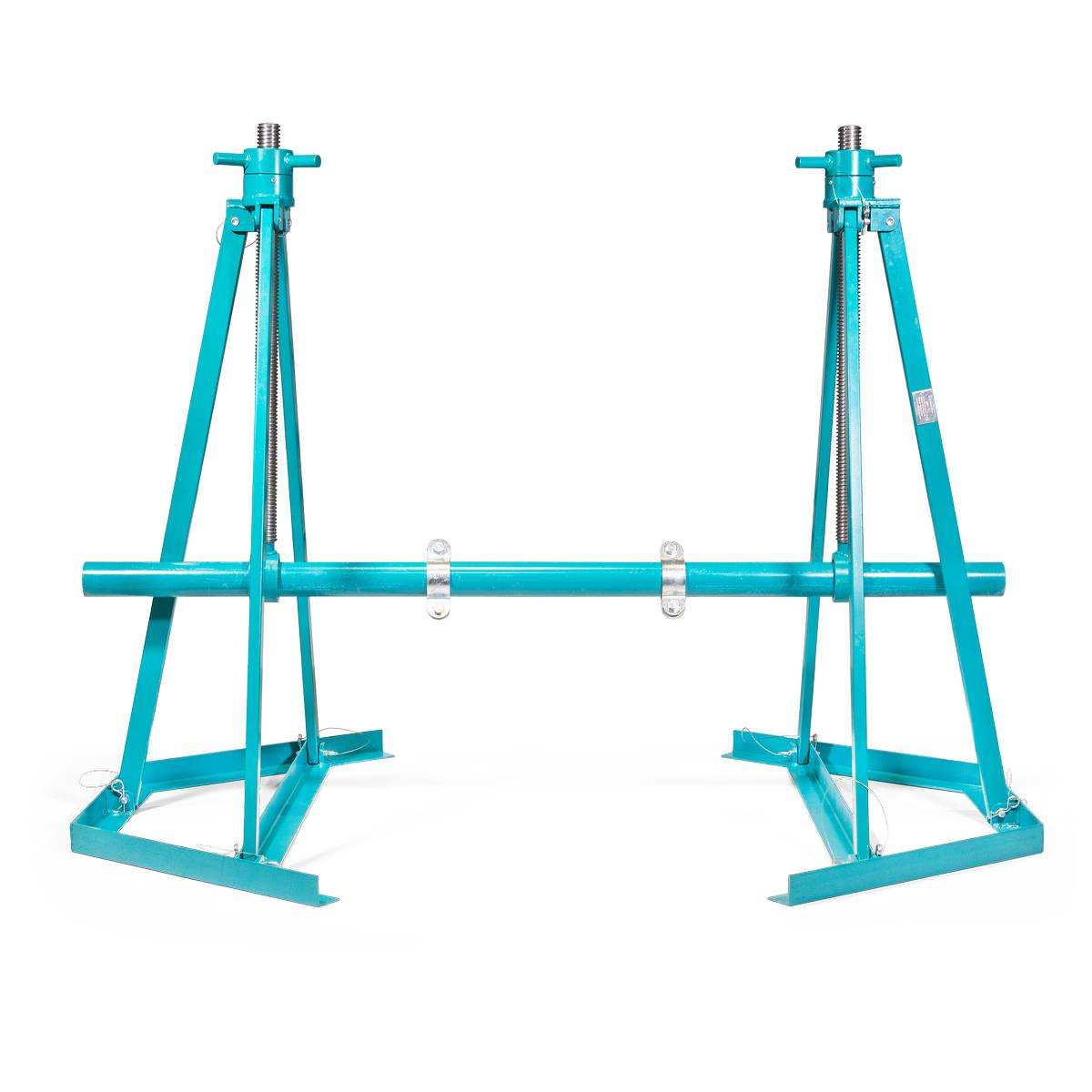

Домкраты и стойки поднимают барабан, давая ему свободно вращаться при размотке. Линейные ролики раскладывают по трассе, чтобы кабель шёл по опорам, а не по земле; угловые ролики защищают оболочку на поворотах, не допуская превышения радиуса изгиба. Кабельный чулок надевают на конец кабеля и через него ведут тяжение лебёдкой, распределяя усилие по оболочке.
Минимальный радиус изгиба силового кабеля — обычно 10–15 наружных диаметров; на поворотах ролики должны выдерживать этот радиус, иначе повреждается изоляция.
Комплект зависит от способа прокладки:
| Оснастка | Назначение | Где применяют |
|---|---|---|
| Домкрат + стойка | подъём барабана | размотка на трассе |
| Ролик линейный | подача по трассе | траншея, лоток |
| Ролик угловой | защита на повороте | углы, вводы в канал |
| Кабельный чулок | тяжение за оболочку | протяжка лебёдкой |
Тяжение контролируют динамометром и не превышают допустимое усилие, указанное для сечения и конструкции кабеля.
Прокладку ведут по ПУЭ и проекту: кабель разматывают с вращающегося барабана, ведут по роликам без протаскивания по грунту, на поворотах соблюдают радиус изгиба, тяжение прикладывают через чулок с контролем усилия. При низких температурах кабель предварительно прогревают, чтобы оболочка не растрескалась.
Для тяжения кабеля применяют лебёдки ручные и тяговые, а для протяжки в трубах и каналах — кабельную протяжку УЗК.
Ролики ведут кабель по трассе и защищают оболочку на поворотах, не допуская протаскивания по земле и превышения радиуса изгиба, из-за которого повреждается изоляция.
Через кабельный чулок или монтажный наконечник, который распределяет усилие по оболочке, и по роликам. Тяжение контролируют динамометром, не превышая допустимое для сечения.
Обычно 10–15 наружных диаметров кабеля в зависимости от конструкции. На поворотах угловые ролики должны обеспечивать этот радиус, иначе изоляция трескается.
Домкрат со стойкой поднимает барабан, чтобы он свободно вращался при размотке. Без него кабель сходит рывками с заломами и «восьмёрками».
Да, но при отрицательных температурах кабель предварительно прогревают — иначе оболочка и изоляция при изгибе растрескиваются. Нормы прогрева зависят от типа кабеля.
Да, ролики, домкраты, чулки и оснастка для размотки есть у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
