Инструмент для пробивки отверстий (перфораторы МПО, штанцевый инструмент) вырубает круглые и прямоугольные отверстия в металлических шкафах, коробах и корпусах под кабельные вводы, разъёмы и приборы. В отличие от сверления, пробивка даёт ровный край без заусенцев и не деформирует тонкий металл. Ключевые параметры — привод (механический, гидравлический), диаметр отверстий и толщина металла.

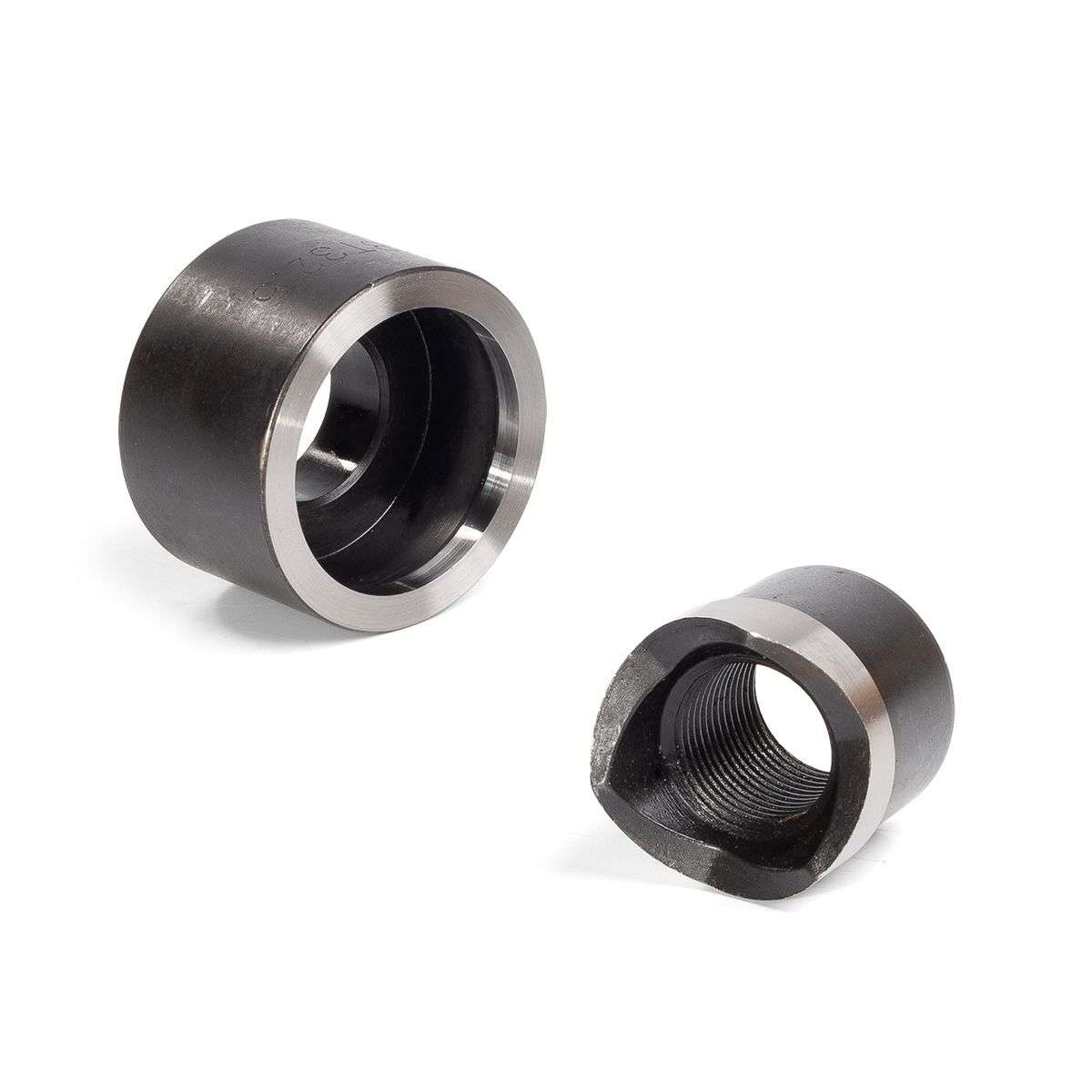

В категории — механические и гидравлические пробивные комплекты с набором пуансонов и матриц под стандартные диаметры сальников и разъёмов (от 12 до 100+ мм).

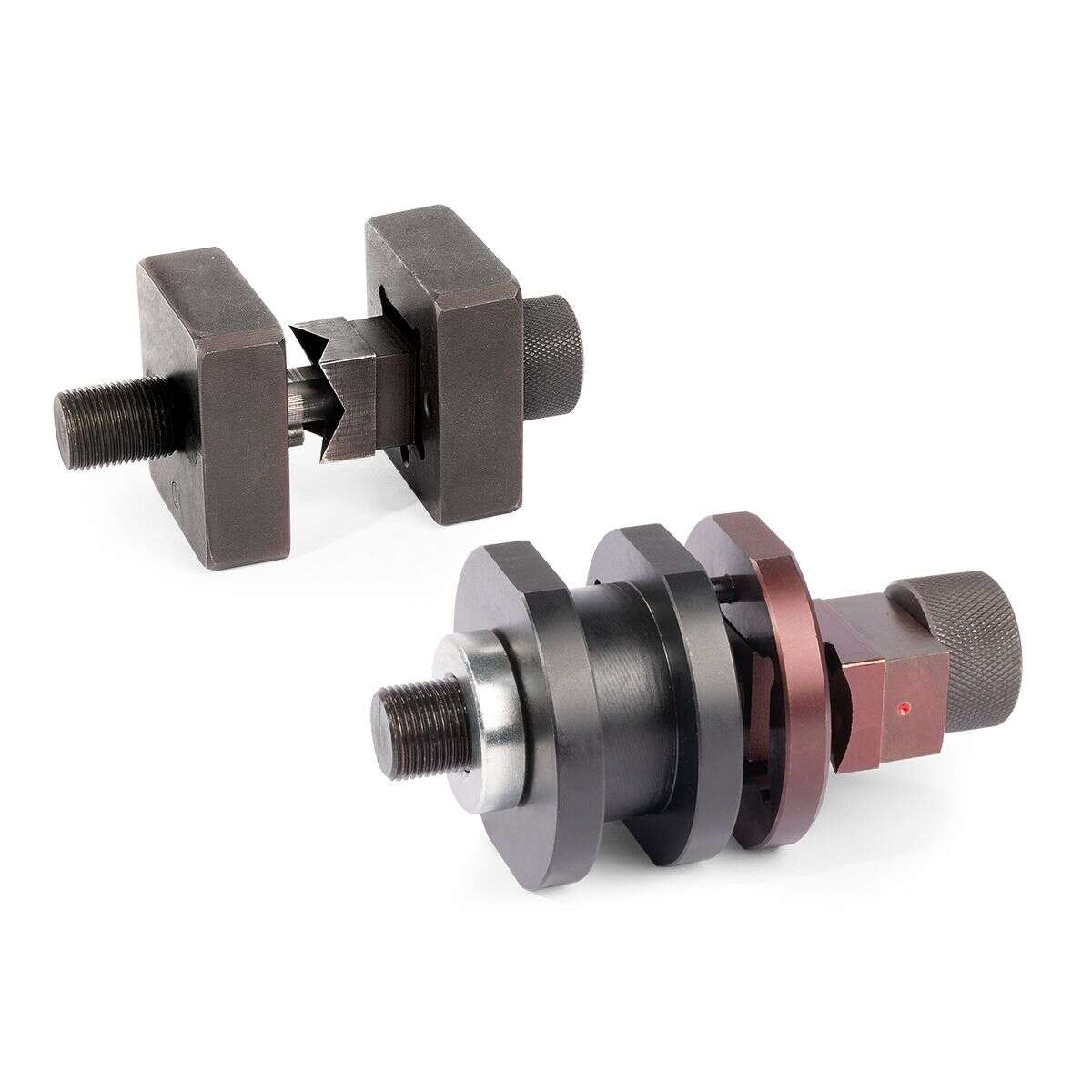

Механический пробивной инструмент (с силовым винтом) стягивает пуансон и матрицу вращением ключа — подходит для тонкой стали и разовых работ. Гидравлический (ручной или от насоса) развивает усилие в несколько тонн и пробивает толстый металл и нержавейку быстро и без усилий монтажника. Для серийной работы по шкафам берут гидравлику с быстросъёмными пуансонами.

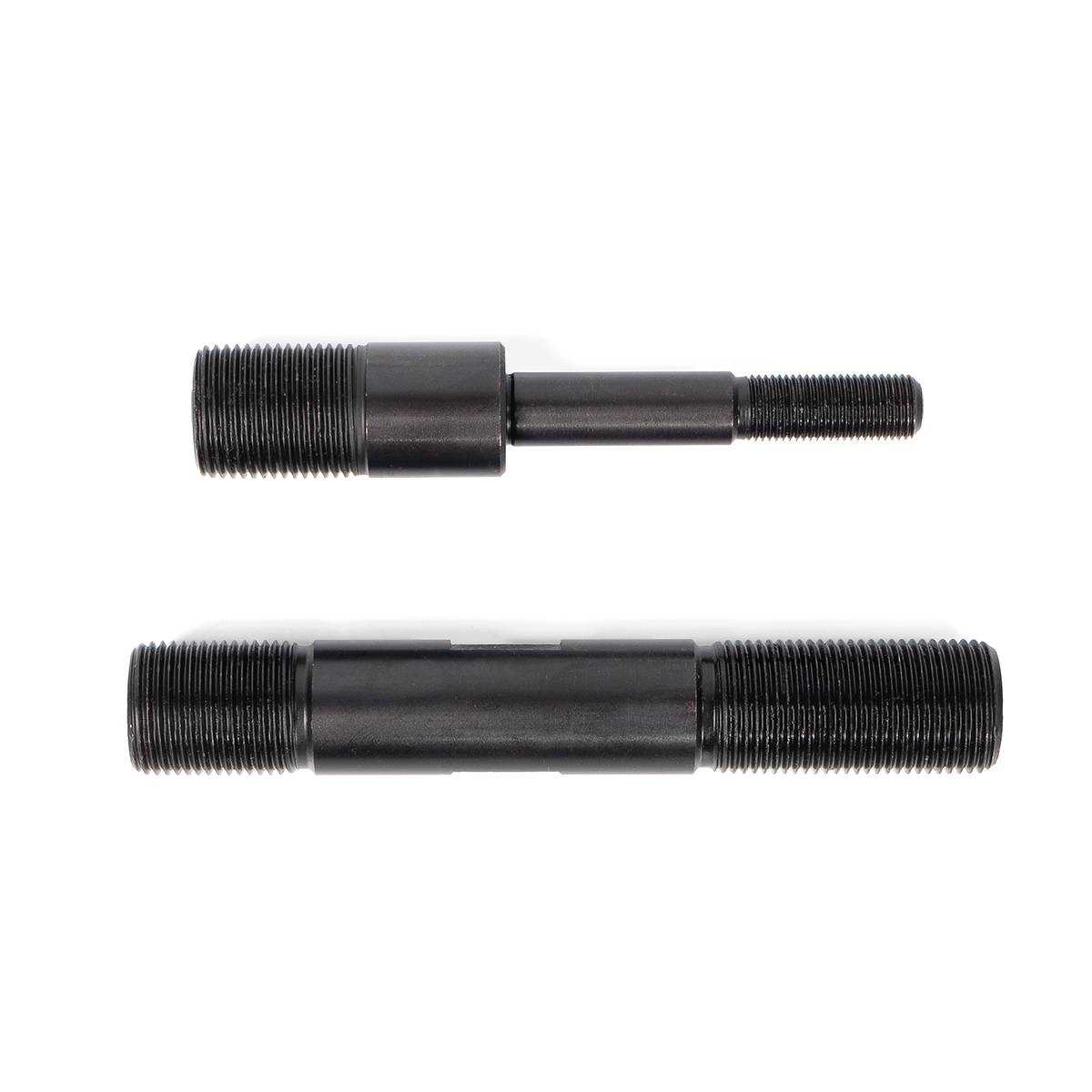

Отверстие вырубается за один ход: сначала сверлят технологическое отверстие под шток, затем стягивают пуансон с матрицей до пробивки.
Комплект подбирают по диаметрам вводов и толщине корпуса:
| Диаметр отверстия | Под что | Привод | Толщина металла |
|---|---|---|---|
| 12–25 мм | сальники PG, кабельные вводы | механический/гидро | до 2 мм |
| 30–63 мм | разъёмы, автоматы | гидравлический | до 2,5 мм |
| до 100 мм | вентиляция, крупные вводы | гидравлический | до 3 мм |

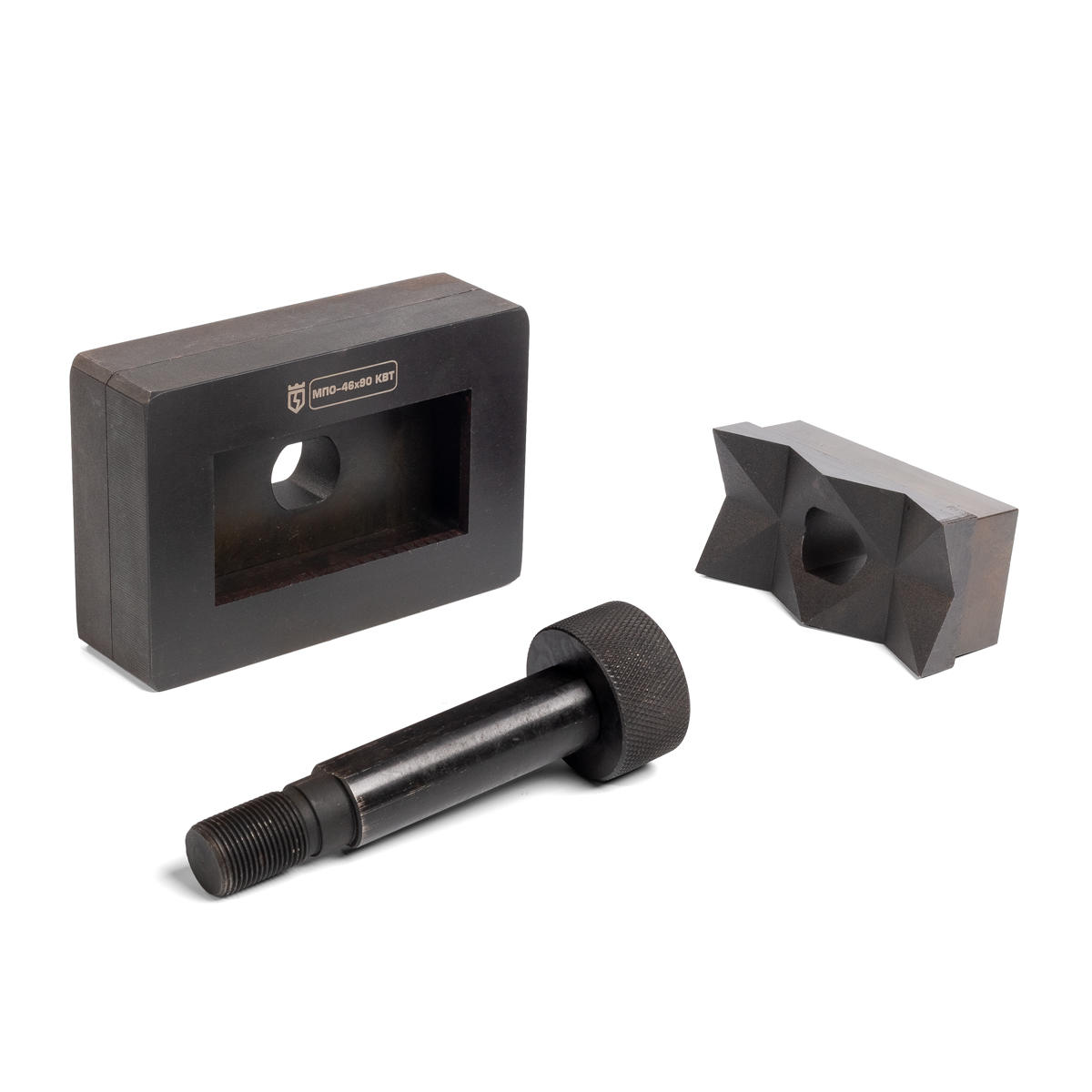

| прямоуг. | модульные разъёмы | штанцевый | до 2 мм |
Для нержавеющей стали и толстого металла берут только гидравлический привод — механический не даёт нужного усилия.
Основные задачи — монтаж кабельных вводов и сальников в электрошкафах, установка разъёмов и приборов на панели, подготовка корпусов и коробов на производстве, врезка вентиляционных решёток. Ровные отверстия без заусенцев сохраняют класс защиты IP корпуса и не повреждают изоляцию кабеля на вводе.
Гидравлический привод для пробивки совместим с гидравлическими прессами, а сам инструмент дополняет электромонтажный инструмент монтажника.
Для гибки, резки и пробивки отверстий в шинах смотрите раздел шиногибы, шинорезы, шинодыры.
Пробивка даёт ровный круглый край без заусенцев за один ход, не деформирует тонкий металл и сохраняет класс защиты IP корпуса. Сверление крупных отверстий в стали сложнее и оставляет кромку.

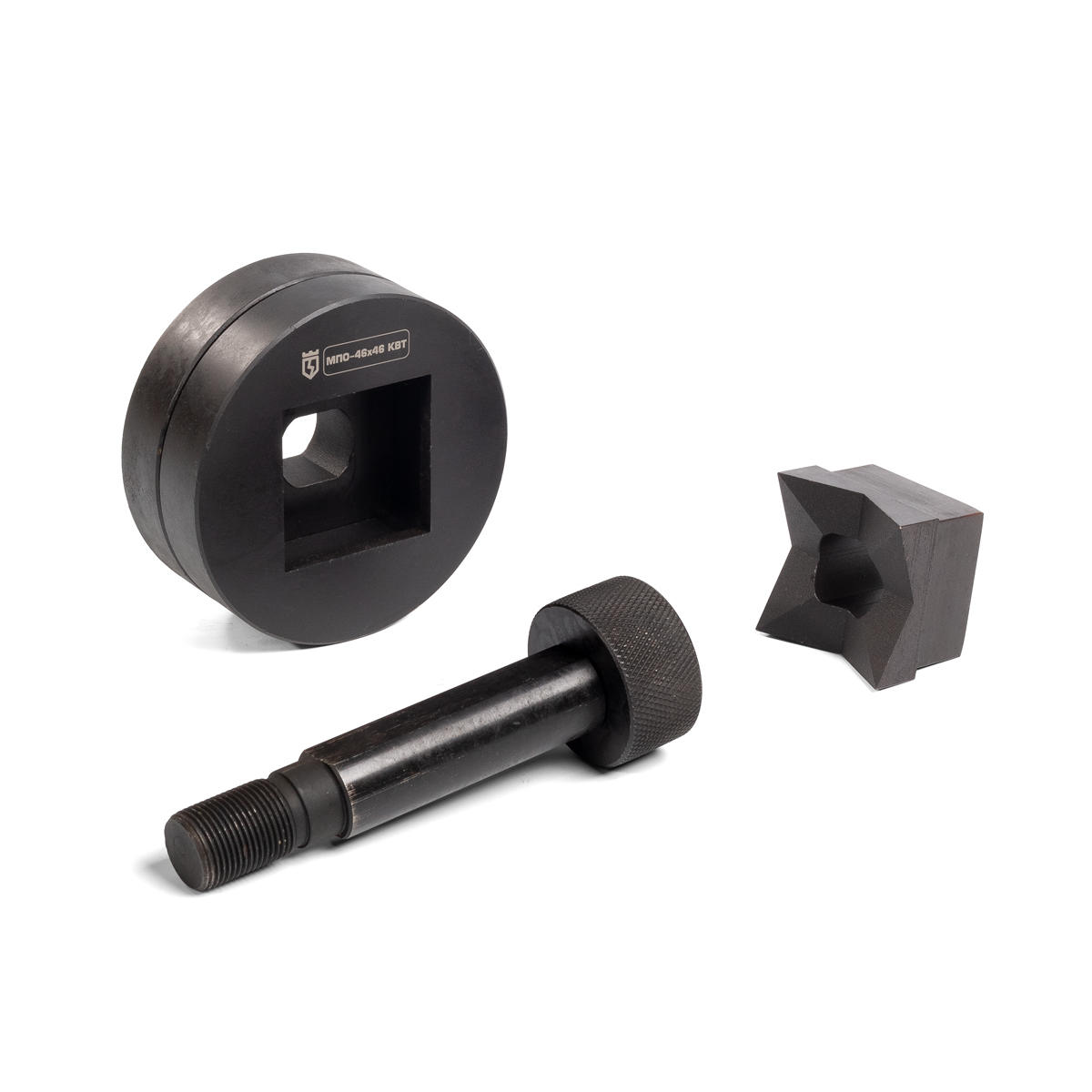

Стандартные комплекты перекрывают 12–100 мм под сальники, разъёмы и вводы. Есть пуансоны под прямоугольные отверстия для модульных разъёмов.
Механический — для тонкой стали и разовых работ. Гидравлический развивает несколько тонн усилия и нужен для толстого металла, нержавейки и серийной пробивки шкафов.
Да, сначала сверлят технологическое отверстие под шток, затем стягивают пуансон и матрицу до вырубки основного отверстия нужного диаметра.
Да, но только гидравлическим инструментом — он развивает достаточное усилие. Механический привод для нержавеющей стали и толстого металла не подходит.
Да, механические и гидравлические перфораторы МПО с наборами пуансонов есть у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
