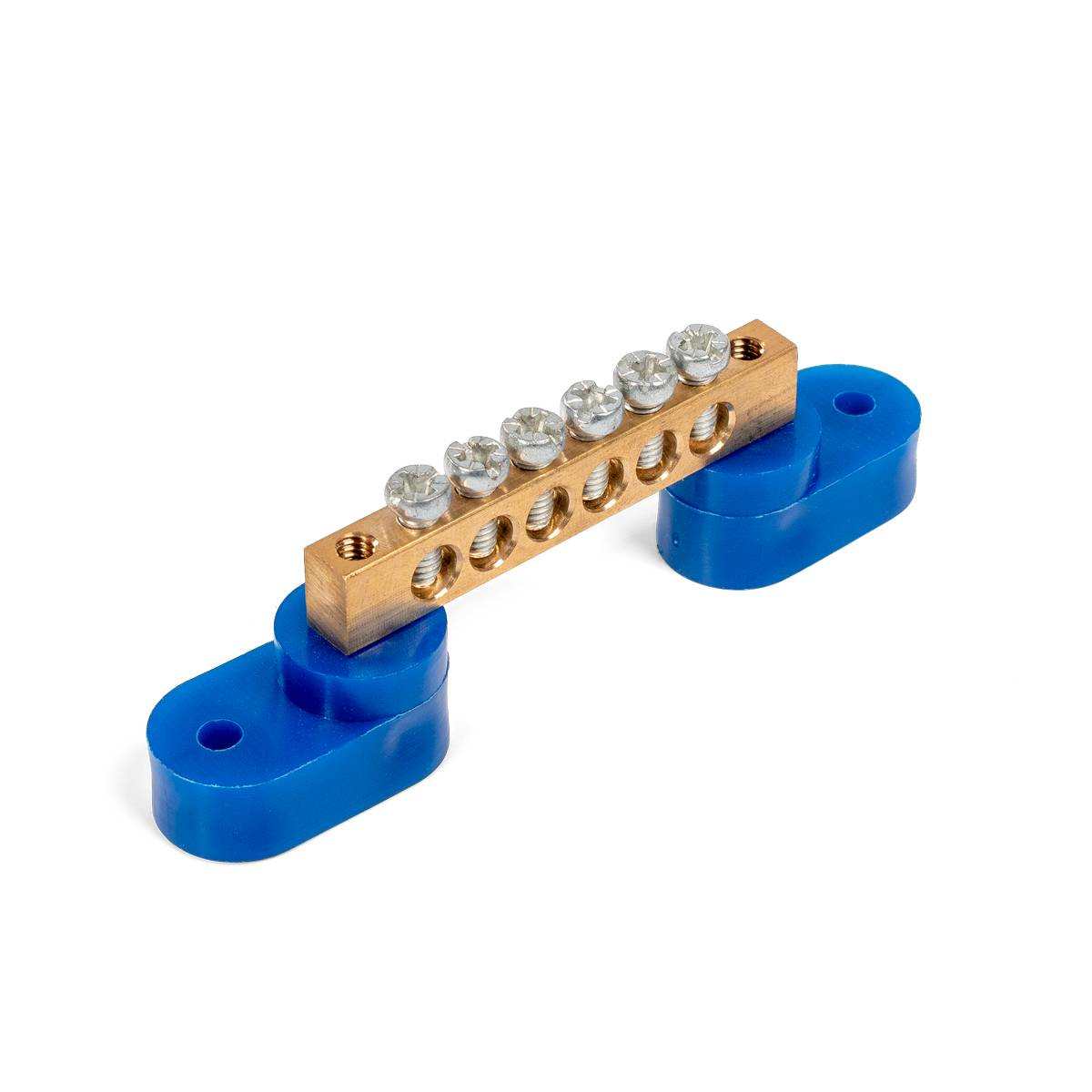

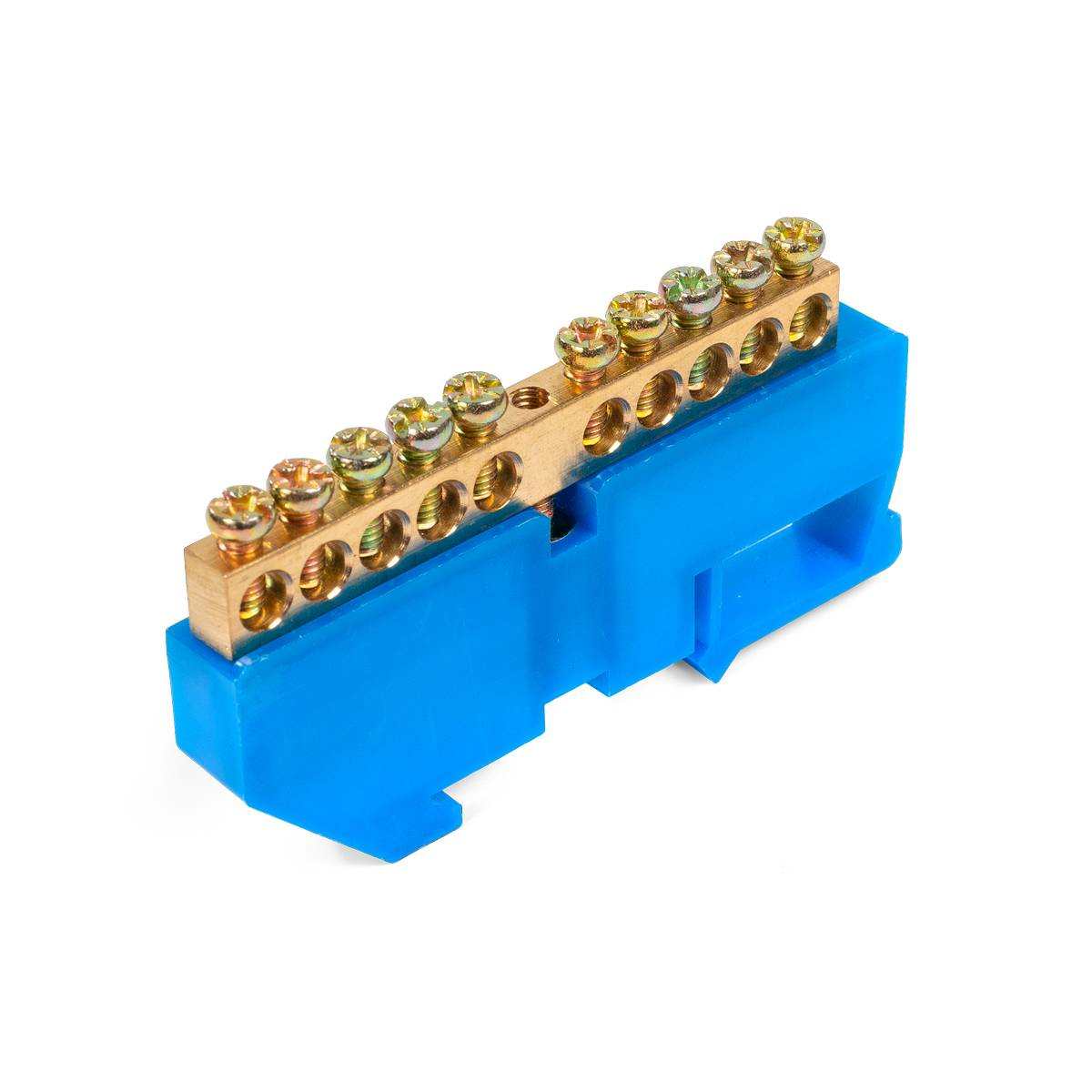

Винтовые зажимы и нулевые шины (шины N/PE) служат для сборки цепей заземления и нуля в электрощитах: они объединяют несколько проводников в общей точке с надёжным винтовым контактом. Шины изготавливают из латуни или меди и устанавливают на изоляторах или на DIN-рейку.
Шина N объединяет рабочие нулевые проводники, шина PE — защитные заземляющие. По цвету изоляторов и маркировке их разделяют, чтобы не перепутать нуль и землю. Число выводов подбирают по количеству отходящих линий.

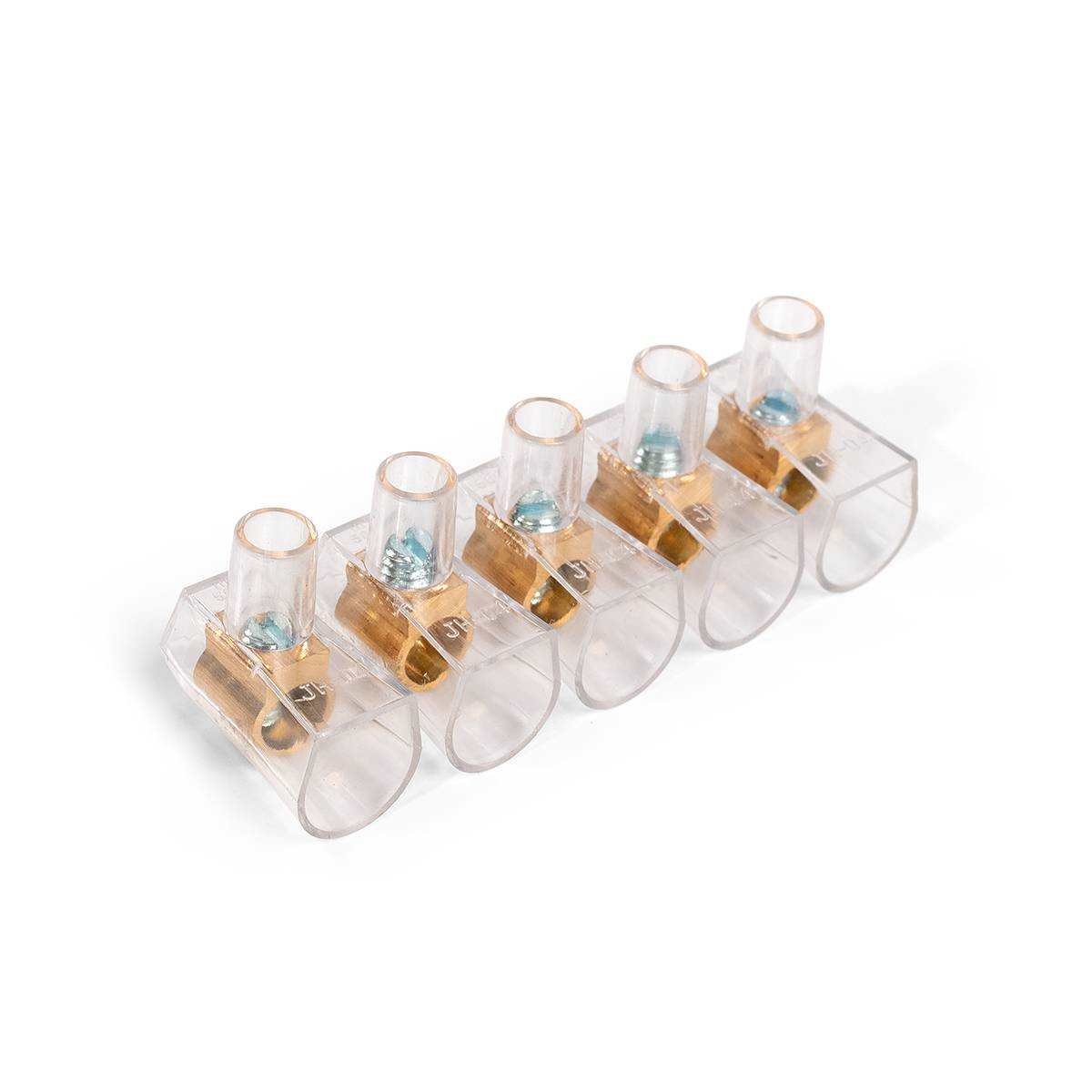

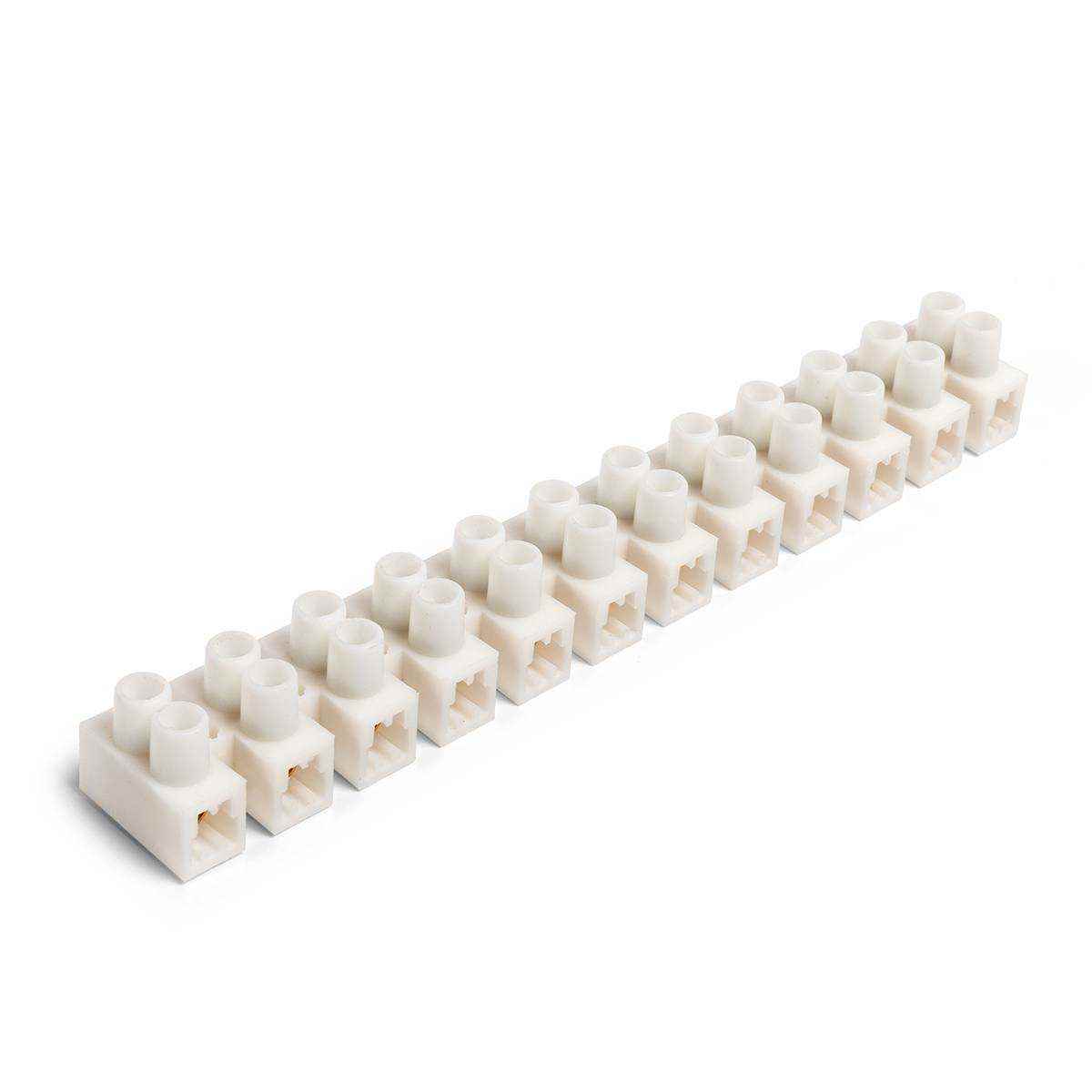

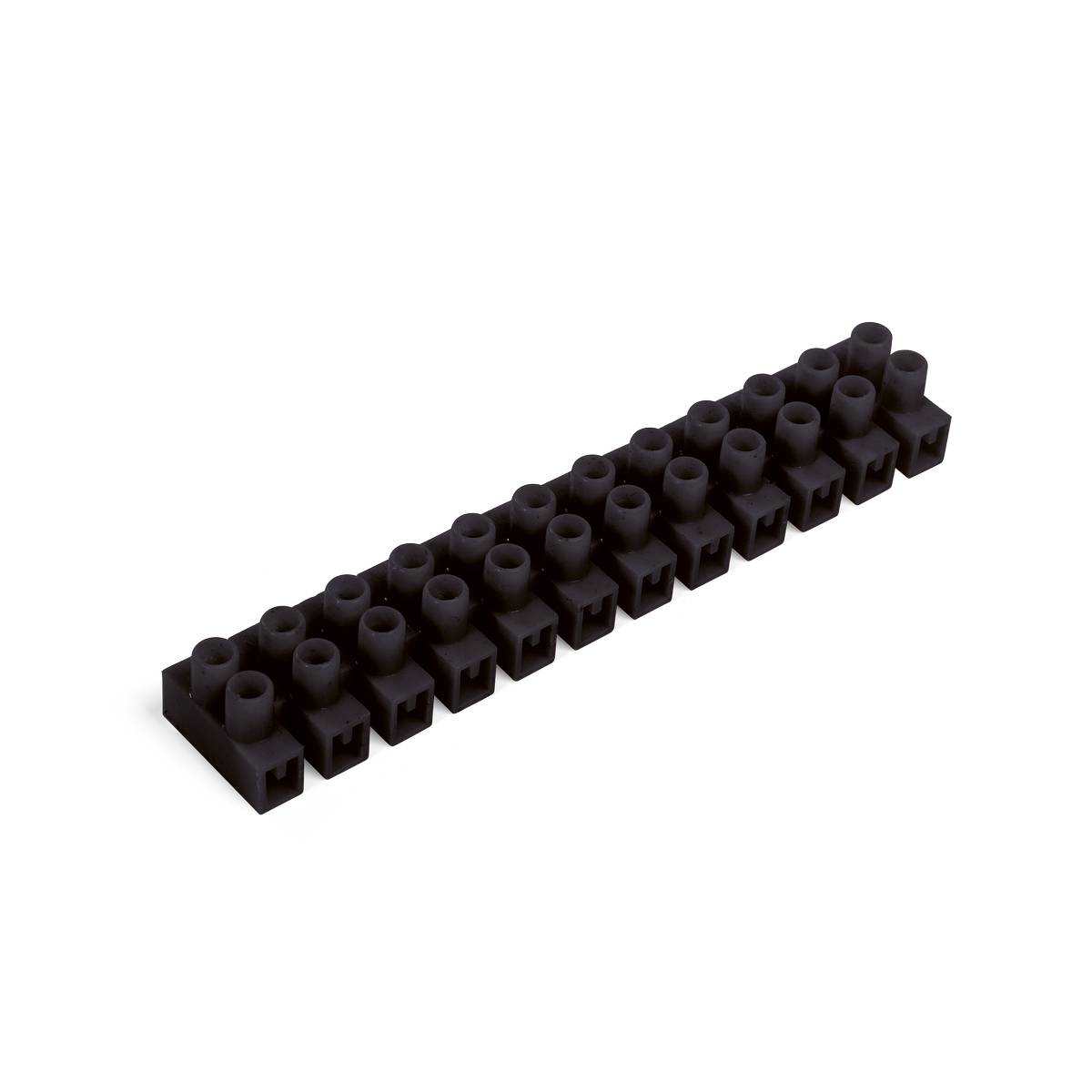

Винтовые зажимы и распределительные кросс-модули позволяют подключить питание к группе автоматов. Момент затяжки винта нормируется — недотяжка ведёт к нагреву контакта.
Сборка нуля и земли выполняется по ПУЭ: раздельные шины N и PE в системе TN-S, надёжный контакт и правильная маркировка. Сечение шины выбирают по суммарному току.
| Элемент | Назначение | Монтаж |
|---|---|---|
| Шина N | объединение нулей | изолятор / DIN |
| Шина PE | заземление | на корпус щита |
| Кросс-модуль | распределение питания | DIN-рейка |
Сечение и число выводов шины подбирают по суммарному току отходящих линий и количеству проводников. В системе TN-S нуль и земля разделяются: отдельная шина N на изоляторах и шина PE на корпусе. Кросс-модули упрощают разводку питания на группу автоматов и снижают число перемычек, делая щит компактнее и надёжнее.
Купить «Зажимы винтовые и шины N» в Уральске можно в Техэлектро — официального дилера КВТ: наличие на складе, консультация по подбору и доставка по всему Казахстану. Цены и характеристики уточняйте у менеджера.
Смежные разделы: заземляющие устройства, клеммы WAGO и СМК
Для скрутки и изоляции соединений проводов смотрите раздел соединительные зажимы, а для оконцевания многопроволочных жил перед зажимом в винтовой клемме наконечники НШВИ.
Шина N объединяет рабочие нулевые проводники, PE — защитные заземляющие; в TN-S они раздельные.
Из латуни или меди — материалов с низким переходным сопротивлением.
Недотянутый винт даёт плохой контакт и нагрев; перетяжка повреждает проводник.
Распределительный блок для подачи питания на группу автоматов от одного ввода.
Да, многие шины и кросс-модули монтируются на DIN-рейку через изоляторы.
