Кабельные муфты 6-10 кВ: как подобрать

Муфту на 6-10 кВ подбирают по назначению (концевая, соединительная или переходная), изоляции кабеля, числу жил и сечению. В разделе - термоусаживаемые муфты завода КВТ на рабочее напряжение до 6 и до 10 кВ для одно- и трёхжильных кабелей с изоляцией из сшитого полиэтилена, бумажно-маслопропитанной, пластмассовой и резиновой. Рабочая температура окружающей среды по карточкам - от -50 до +50 °C.

В обозначении первая цифра - число жил, дальше идут серия, напряжение и диапазон сечений. 3СТп-10-70/120 - соединительная муфта на трёхжильный кабель 10 кВ сечением 70, 95 или 120 мм². Индекс (Б) означает комплектацию болтовыми наконечниками у концевых муфт и болтовыми соединителями у соединительных, например 3КНТп-10-70/120(Б).

Концевые муфты 6-10 кВ

Концевая муфта 10 кВ оконцовывает кабель на вводе в оборудование, а серия зависит от изоляции и места установки. В сериях на 10 кВ буква В в названии означает внутреннюю установку, буква Н - наружную.

  • Сшитый полиэтилен, 1 жила: 1ПКВТ-10 (внутренняя) и 1ПКНТ-10 (наружная), сечения от 35 до 800 мм², кабели (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг.
  • Сшитый полиэтилен, 3 жилы: 3ПКВТп-10 и 3ПКНТп-10, сечения от 35 до 400 мм².
  • Бумажно-маслопропитанная изоляция, 3 жилы: 3КВТп-10 (внутренняя) и 3КНТп-10 (наружная), сечения от 25 до 240 мм², кабели ААБл, (А)СБл, (А)СБГ, ААШв, (А)СШв и аналоги.
  • Резиновая изоляция, 3 жилы: 3РКВТп-10 и 3РКНТп-10, сечения от 35 до 400 мм².
  • На 6 кВ, тип установки внутренняя и наружная: 3ПКТп-6 для кабелей (А)ВВГ-6, (А)ВБбШв-6, сечения 25-240 мм², и 3РКТп-6 для гибких экранированных кабелей КГЭ и КГпЭ, сечения 10-95 мм².

Муфты 3КВТп-10 и 3КНТп-10 выпускают с разной системой заземления. В исполнении с пометкой (пайка) система заземления паяная. В исполнении без пометки - комбинированная: провод заземления крепится к металлической оболочке роликовой пружиной постоянного давления, а на бронелентах кабеля - методом пайки.

Соединительные муфты 6-10 кВ

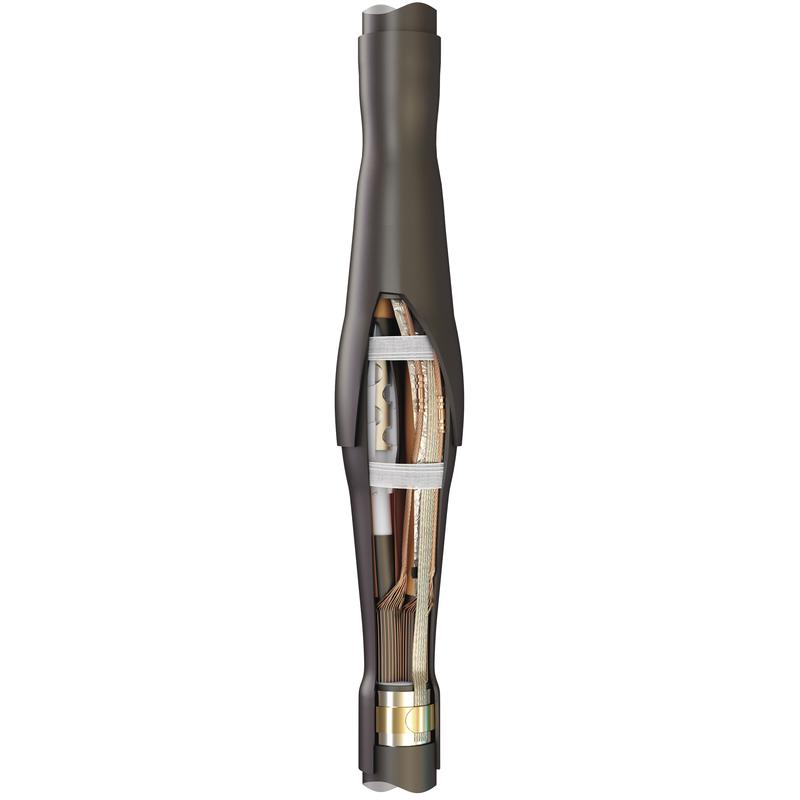

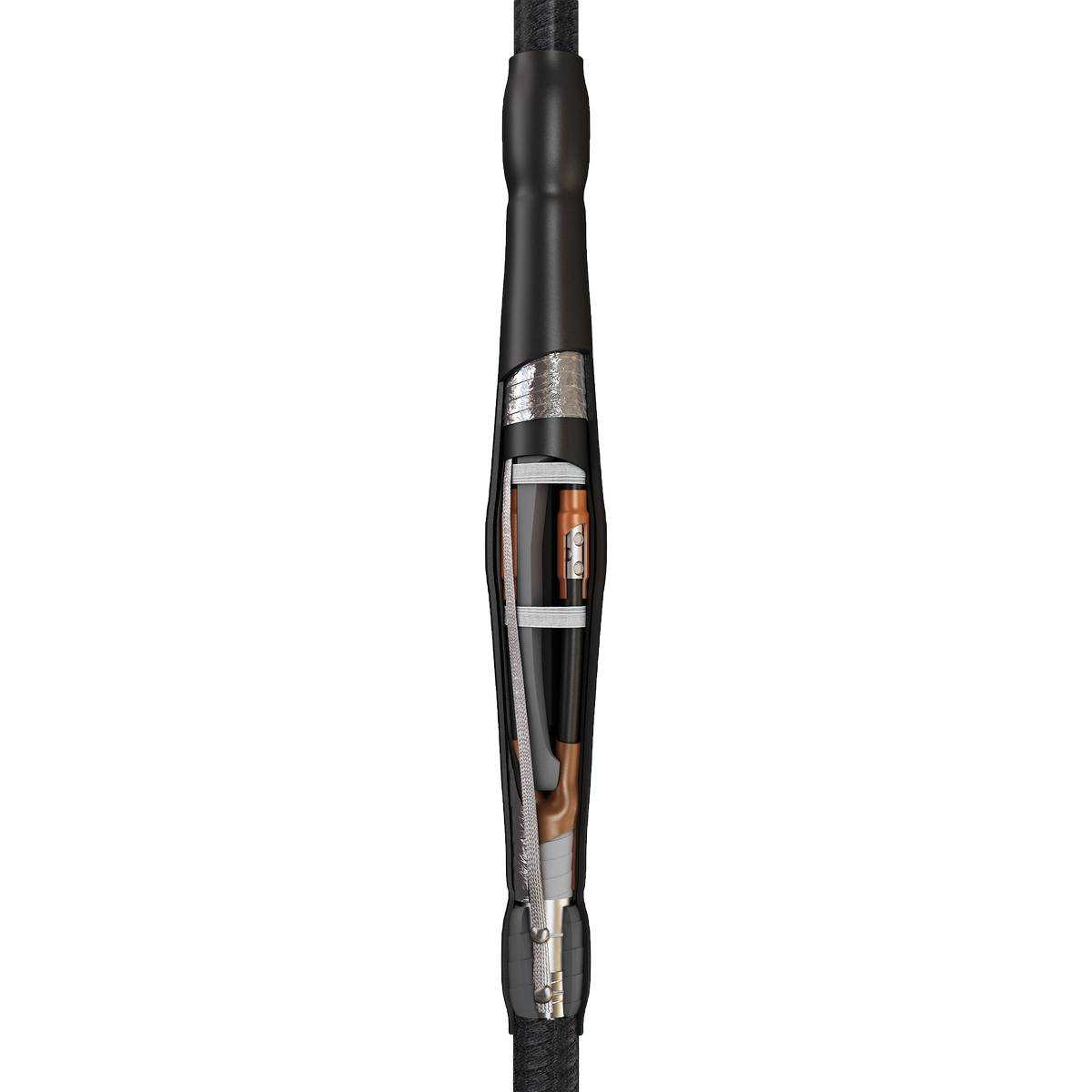

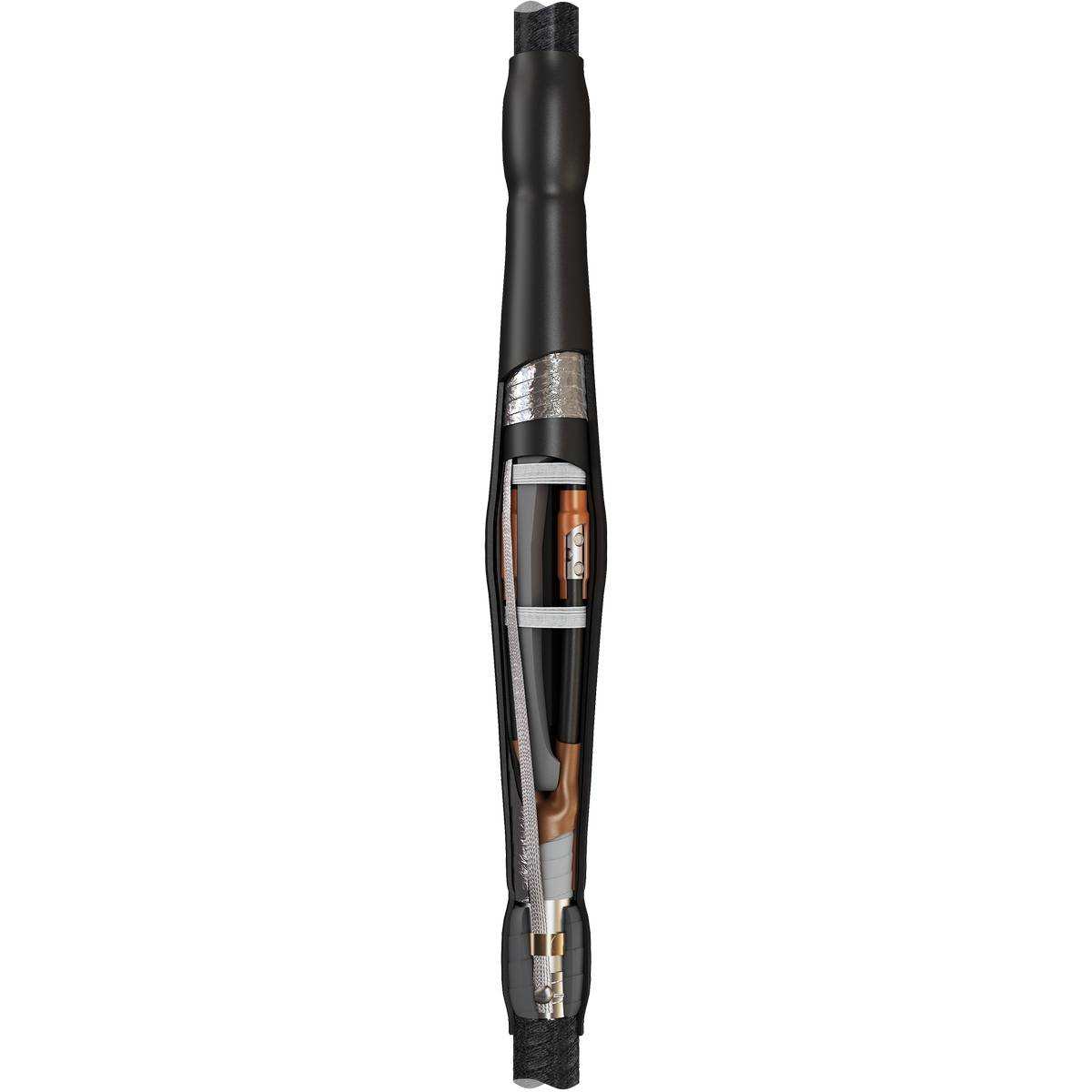

Соединительная муфта сращивает два отрезка кабеля, серию выбирают по изоляции и числу жил. Для сшитого полиэтилена на 10 кВ это одножильные 1ПСТ-10 (сечения 35-800 мм²) и трёхжильные 3ПСТ-10 (35-400 мм²). Для бумажно-маслопропитанной изоляции - 3СТп-10, сечения 25-240 мм², в том числе 3СТп-10-70/120 и 3СТп-10-150/240. Для пластмассовой изоляции на 6 кВ - 3ПСТ-6, для резиновой на 10 кВ - 3РСТ-10. В карточках 1ПСТ-10, 3ПСТ-6, 3ПСТ-10 и 3СТп-10 указан тип установки: кабельные каналы и грунт.

Таблица подбора муфт 6-10 кВ

Таблица показывает серии раздела в зависимости от кабеля.

Изоляция и напряжениеЖилыКонцеваяСоединительнаяСечение, мм²
Сшитый полиэтилен, 10 кВ11ПКВТ-10, 1ПКНТ-101ПСТ-1035-800
Сшитый полиэтилен, 10 кВ33ПКВТп-10, 3ПКНТп-103ПСТ-1035-400
Бумажная маслопропитанная, 10 кВ33КВТп-10, 3КНТп-103СТп-1025-240
Резиновая, 10 кВ33РКВТп-10, 3РКНТп-103РСТ-1035-400
Пластмассовая, 6 кВ33ПКТп-63ПСТ-625-240
Резиновая, гибкие кабели, 6 кВ33РКТп-6-10-95

Переходные и ремонтные муфты

Переходные муфты соединяют кабели с разной изоляцией на напряжение до 10 кВ. Серия (3П+3Б)СПТ-10 соединяет трёхжильный кабель из сшитого полиэтилена с трёхжильным бумажным, сечения 35-240 мм². Серия (1П+3Б)СПТ-10 соединяет одножильные кабели из сшитого полиэтилена с трёхжильным бумажным, сечения 70-240 мм². Обе поставляются с болтовыми соединителями. Ремонтная муфта 3СТпР-10 рассчитана на трёхжильный бумажный кабель 25-240 мм² и тоже идёт с болтовыми соединителями.

Что входит в комплект и как монтируют

В комплект концевых муфт 1ПКВТ-10 и 1ПКНТ-10 входят трубки выравнивания напряжённости электрического поля, изолирующие антитрекинговые трубки, пластины-герметик, наконечники экрана и бандажная проволока, у наружных исполнений - жильные изоляторы. По инструкции завода монтаж выполняет специально обученный персонал, строго соблюдая размеры разделки кабеля. Изгиб жил кабеля из сшитого полиэтилена допускается не менее 12 наружных диаметров.

Для кабелей с бронёй из стальных или алюминиевых проволок нужны комплекты заземления КМПБ, для подключения к крупногабаритным устройствам - комплекты удлинения жил КУ из раздела компоненты для муфт. Для опрессовки жил подойдут медные наконечники и гильзы, выбрать пресс поможет статья опрессовка кабельных наконечников. Разница типов муфт разобрана в статье как выбрать кабельную муфту.

Часто задаваемые вопросы

Какая концевая муфта нужна на 10 кВ для кабеля из сшитого полиэтилена?

Для одножильного кабеля - 1ПКВТ-10 внутренней установки или 1ПКНТ-10 наружной, для трёхжильного - 3ПКВТп-10 или 3ПКНТп-10. Сечение выбирают по диапазону в обозначении.

Чем отличаются муфты 3КВТп-10 и 3КНТп-10?

Обе рассчитаны на трёхжильный кабель с бумажно-маслопропитанной изоляцией на 6 и 10 кВ. 3КВТп-10 предназначена для внутренней установки, 3КНТп-10 - для наружной.

Какая соединительная муфта нужна на 10 кВ?

Для бумажного кабеля - 3СТп-10, для кабеля из сшитого полиэтилена - 1ПСТ-10 или 3ПСТ-10, для резиновой изоляции - 3РСТ-10. Для стыка бумажного кабеля с кабелем из сшитого полиэтилена берут переходную (3П+3Б)СПТ-10 или (1П+3Б)СПТ-10.

Что значит пометка (пайка) в названии муфты?

Это исполнение с паяной системой заземления. Без пометки система заземления комбинированная: к металлической оболочке провод заземления крепится роликовой пружиной постоянного давления, а на бронелентах - пайкой.

Что означает индекс (Б)?

Индекс (Б) указывает на комплектацию болтовыми наконечниками у концевых муфт и болтовыми соединителями у соединительных и переходных.

Что нужно для муфты на кабель с проволочной бронёй?

По инструкции завода для кабелей с бронёй из стальных или алюминиевых проволок необходимы комплекты заземления КМПБ, подобранные по сечению кабеля.
