Стальную стяжку выбирают по диаметру пучка, разрывному усилию, марке стали и наличию покрытия. В разделе - стяжки из нержавеющей стали AISI 304 и AISI 316 бренда Fortisflex серий СКС, СКС-П, СКС-2, СКЛ, СКЛ-П и СКБ-П, а также маркировочные бирки МБС. Стяжки предназначены для крепежа и соединения в жгут кабелей и проводов.
Длина стяжки задаёт диапазон охвата. Стяжка 4,6х100 мм работает на диаметре 11,5-24 мм, 7,9х1200 мм - до 367 мм, 12х1000 мм - до 303 мм. Стяжка 12х1600 мм серии СКС-2 охватывает до 240 мм при минимальном усилии на разрыв 5000 Н.
Длину стяжки подбирают по максимальному диаметру охвата, он указан в карточке каждой модели. У стяжек СКС шириной 4,6 мм минимальный диаметр охвата 11,5 мм, а наибольший растёт с длиной: 100 мм - 24 мм, 200 мм - 50 мм, 300 мм - 82 мм, 400 мм - 114 мм, 600 мм - 178 мм, 800 мм - 241 мм, 1000 мм - 305 мм.
У стяжек шириной 7,9 мм минимальный диаметр охвата 14,5 мм: длина 300 мм охватывает до 81 мм, 500 мм - до 145 мм, 1000 мм - до 304 мм. У стяжек шириной 12 мм минимальный диаметр 17,1 мм, длина 400 мм охватывает до 112 мм, 1200 мм - до 367 мм. Стяжки СКЛ работают с диаметра 15 мм, СКБ-П шириной 9,6 мм - с диаметра 13 мм и до 272 мм.
Толщина ленты у стяжек СКС шириной 4,6 и 7,9 мм - 0,26 мм, шириной 12 мм - 0,34 мм. У исполнений с полимерным покрытием толщина 0,38 и 0,45 мм, у СКБ-П - 0,5 мм.
Сталь AISI 316 берут там, где важна устойчивость к морской воде: в карточках это свойство указано только для неё. Стяжки обеих марок заявлены как стойкие к ультрафиолету, вибрации, морозу и перепадам температур, всепогодные, устойчивые к радиации и химическим реагентам, металлодетектируемые.
Покрытие меняет рабочий диапазон температур. Стяжки без покрытия (СКС, СКС-2, СКЛ) рассчитаны на эксплуатацию от -80 до +538 °C, с полимерным покрытием (СКС-П, СКЛ-П, СКБ-П) - от -50 до +150 °C. Монтаж допускается при температуре от -50 °C.
Серии различаются замком, сталью и усилием на разрыв, а ширина и длина задают типоразмер.
| Серия | Сталь и покрытие | Замок | Ширина х длина, мм | Мин. усилие на разрыв, Н |
|---|---|---|---|---|

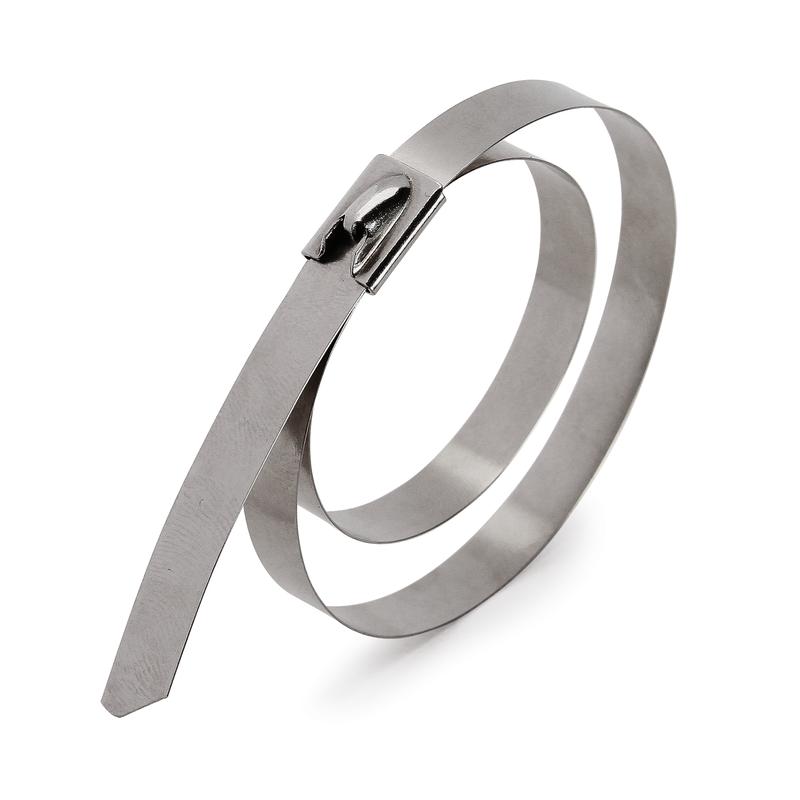

| СКС | AISI 304, 316, без покрытия | шариковый | 4,6х100-1000; 7,9х150-1200; 12х200-1200 | 445; 1112; 2000 |
| СКС-П | AISI 304, 316, полимерное | шариковый | 4,6х100-1000; 7,9х150-1200; 12х200-1200 | 445; 1112; 2000 |
| СКС-2 | AISI 304, 316, без покрытия | шариковый | 7,9х400-1000; 12х1000-1600 | 3800; 5000 |

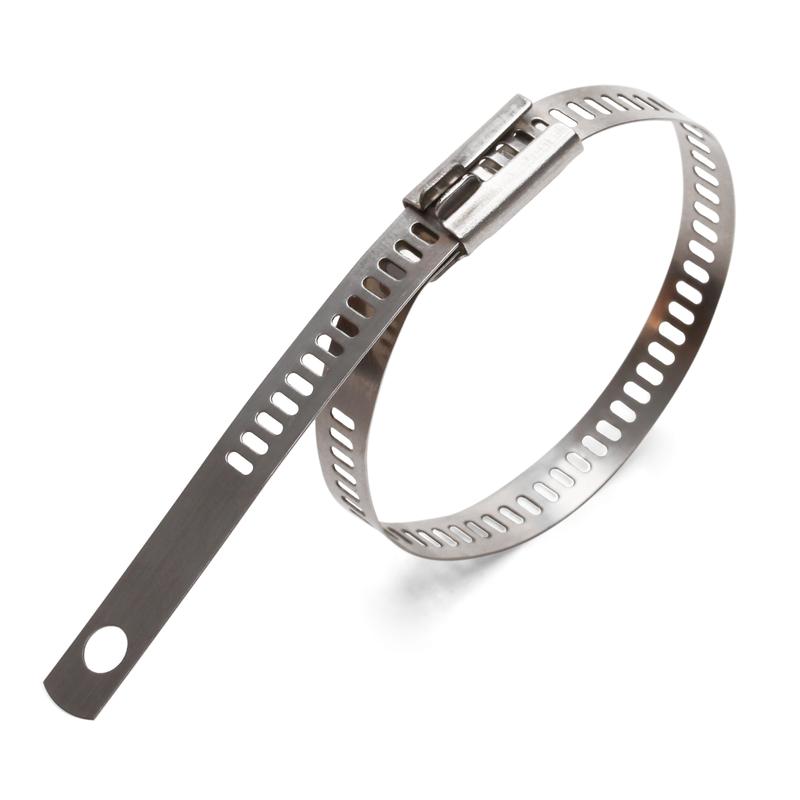

| СКЛ | AISI 316, без покрытия | лестничный | 7х150-600; 12х450-600 | 1120; 1800 |

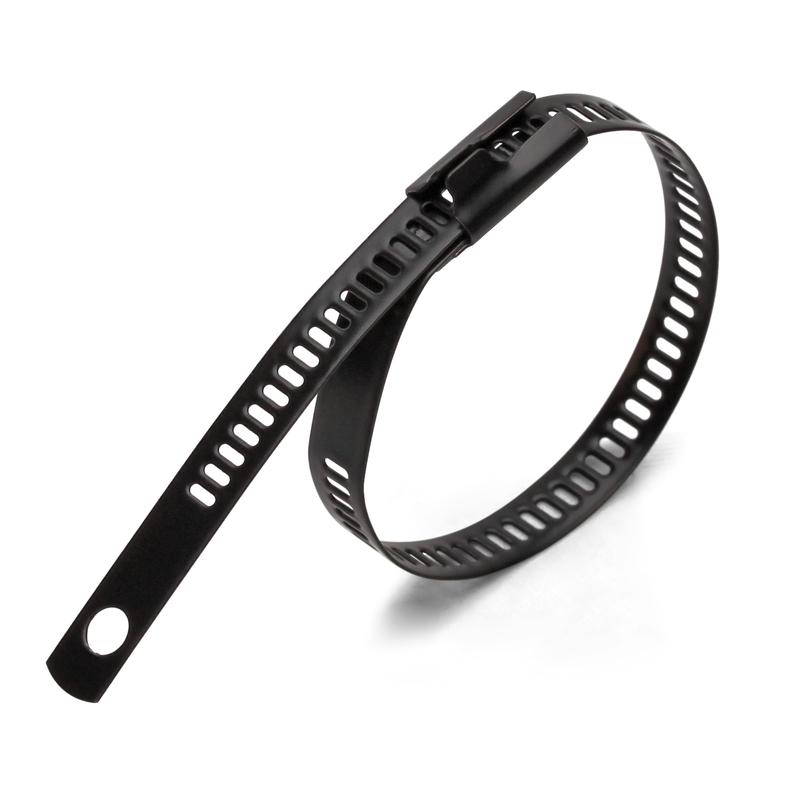

| СКЛ-П | AISI 316, полимерное | лестничный | 7х150-600; 12х200-450 | 1120; 1800 |

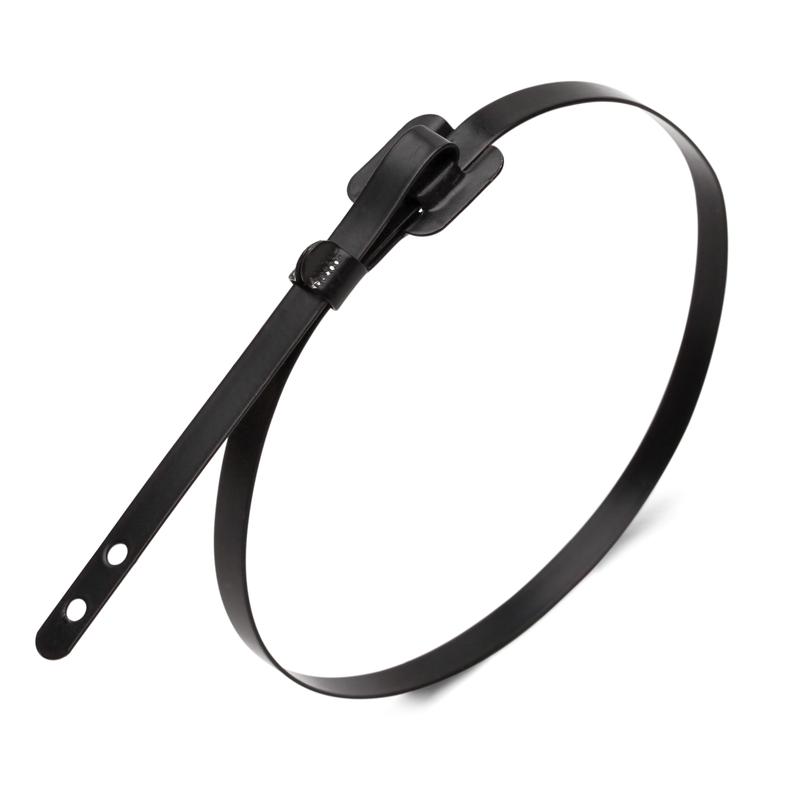

| СКБ-П | AISI 316, полимерное | бугель | 9,6х250-900 | 800 |
Стяжки СКС (304) и СКС-П (304) есть также в мини-упаковке по 50 штук, а СКС-П (316) выпускаются и в красном цвете.

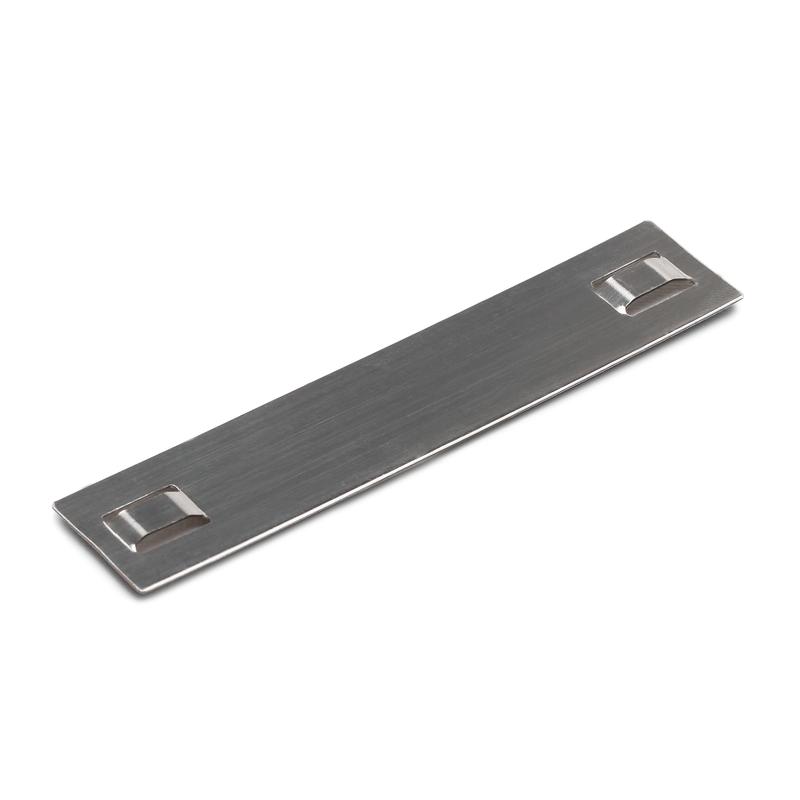

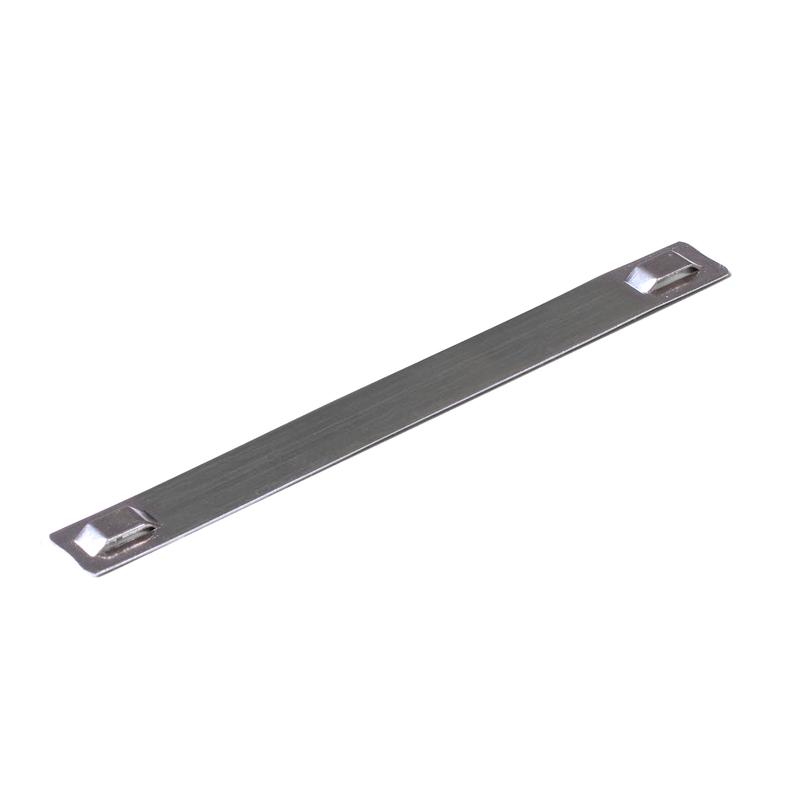

Бирки МБС маркируют провода и кабельные линии и разработаны для крепления стальными стяжками Fortisflex. Они выпускаются из AISI 304 и AISI 316 в двух размерах: 89х10 и 89х19 мм (ширина 9,5 и 19 мм), монтажное отверстие 10,5 мм, покрытия нет, рабочий диапазон температур от -80 до +538 °C.
Для монтажа стальных стяжек предназначены инструменты TG-02 и TG-05 серии ПРОФИ из раздела инструмент для монтажа кабельных стяжек и лент. Если нужна лента с креплением на опорах, посмотрите стальную крепёжную ленту, скрепы и бугели, а для внутренних работ - нейлоновые стяжки. Отличия типов стяжек разобраны в статье кабельные стяжки: как выбрать.
AISI 316 берут там, где важна устойчивость к морской воде: в карточках это свойство указано только для неё. По остальным заявленным свойствам обе марки совпадают.
СКС - без покрытия, от -80 до +538 °C. СКС-П - с полимерным покрытием, от -50 до +150 °C. Размеры и усилие на разрыв у них одинаковые.
Ширина 4,6, 7,9 и 12 мм (фактически 11,8 мм) в серии СКС, длина от 100 до 1200 мм. Серия СКС-2 - до 12х1600 мм, СКЛ - ширина 7 и 12 мм, СКБ-П - 9,6 мм.
Минимальное усилие: 445 Н у ширины 4,6 мм, 1112 Н у 7,9 мм и 2000 Н у 12 мм в сериях СКС и СКС-П. У СКС-2 - 3800 и 5000 Н, у СКЛ - 1120 и 1800 Н, у СКБ-П - 800 Н.
В сериях СКС, СКС-П и СКС-2 шариковый замок, в СКЛ и СКЛ-П - лестничного типа, в СКБ-П - бугель.
Бирки разработаны для крепления стальными стяжками Fortisflex, у них монтажное отверстие 10,5 мм. Размеры 89х10 и 89х19 мм.
