Пресс-клещи для наконечников НШВИ

Втулочные наконечники НШВИ и НШВ опрессовывают на многопроволочных жилах гибкого провода перед вводом в клемму автомата, контактора или клеммника. Пресс-клещи для них создают обжим точного профиля на сечениях 0,25–50 мм². Без наконечника тонкие проволочки распушиваются, часть остаётся вне зажима и контакт греется – поэтому опрессовка НШВИ обязательна для гибких жил в силовых цепях.

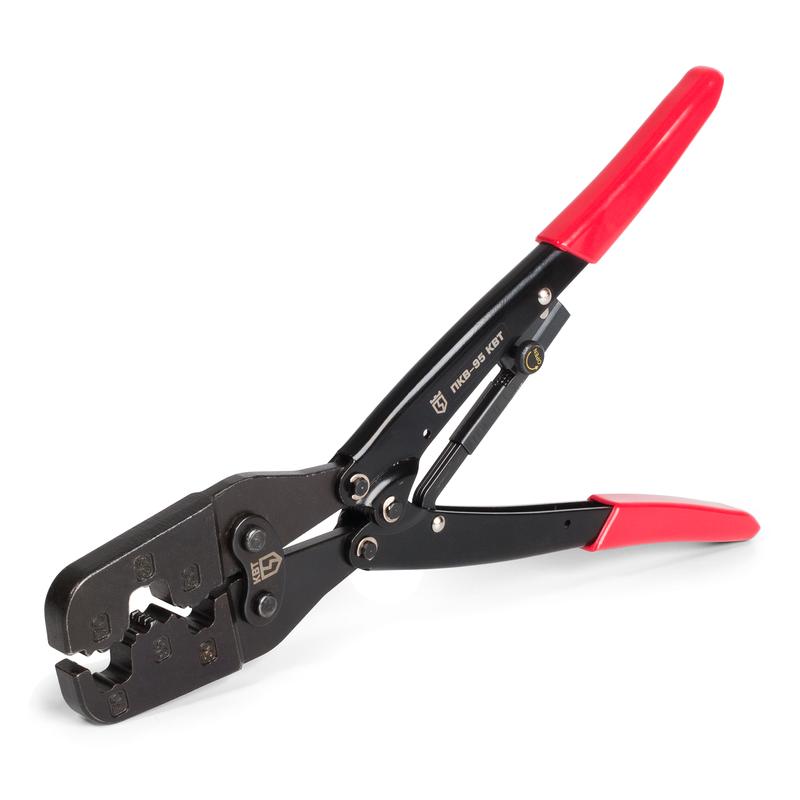

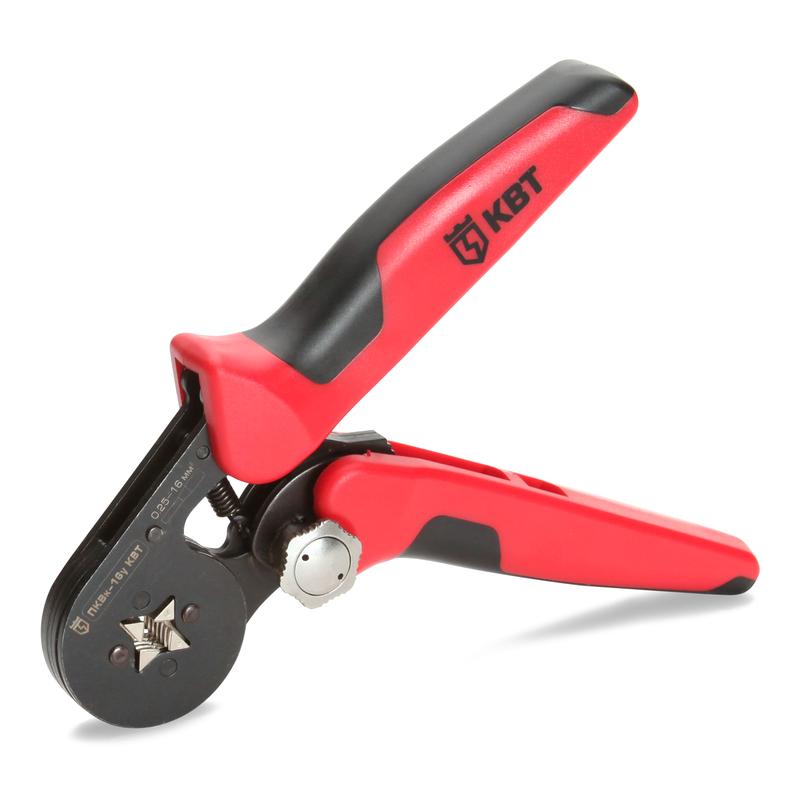

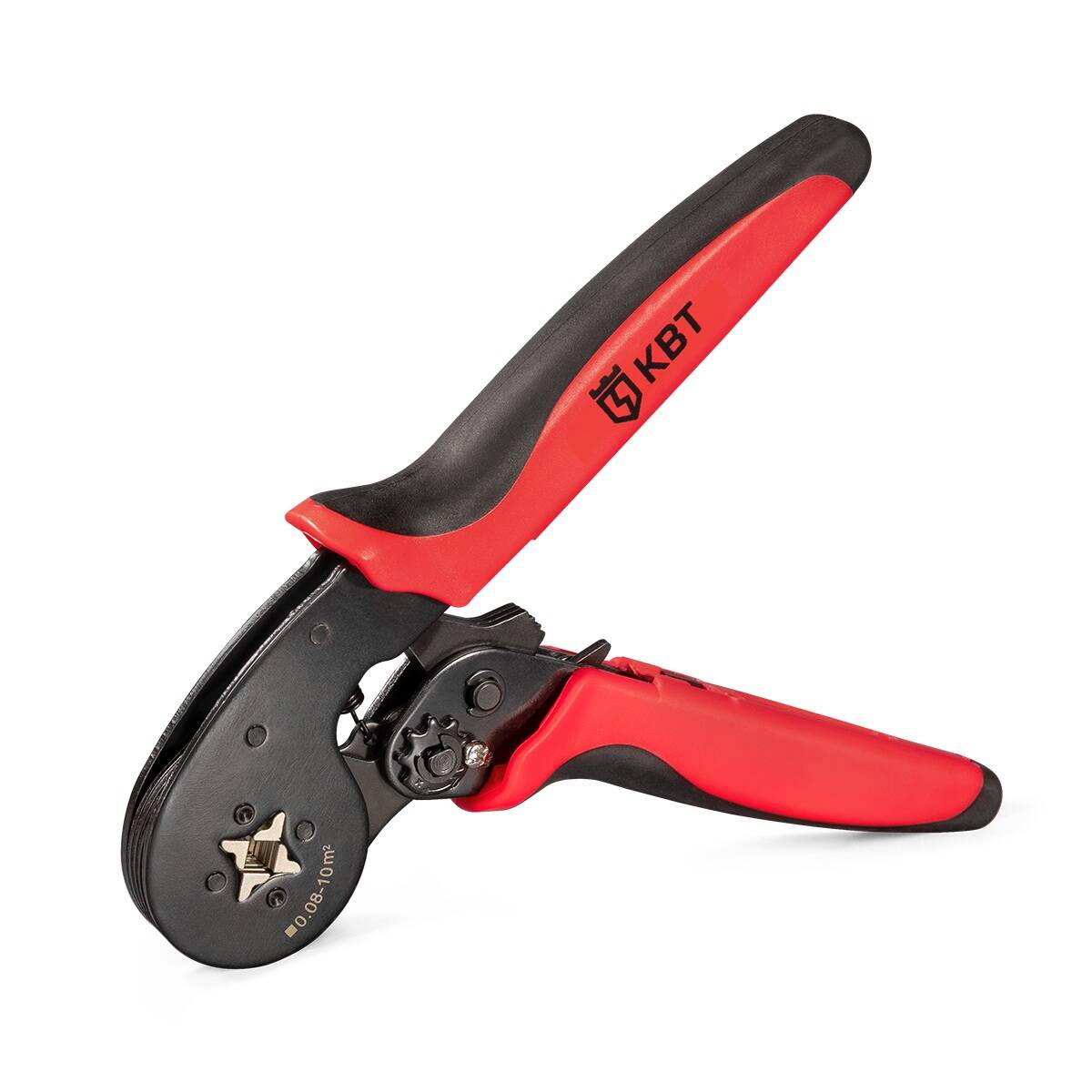

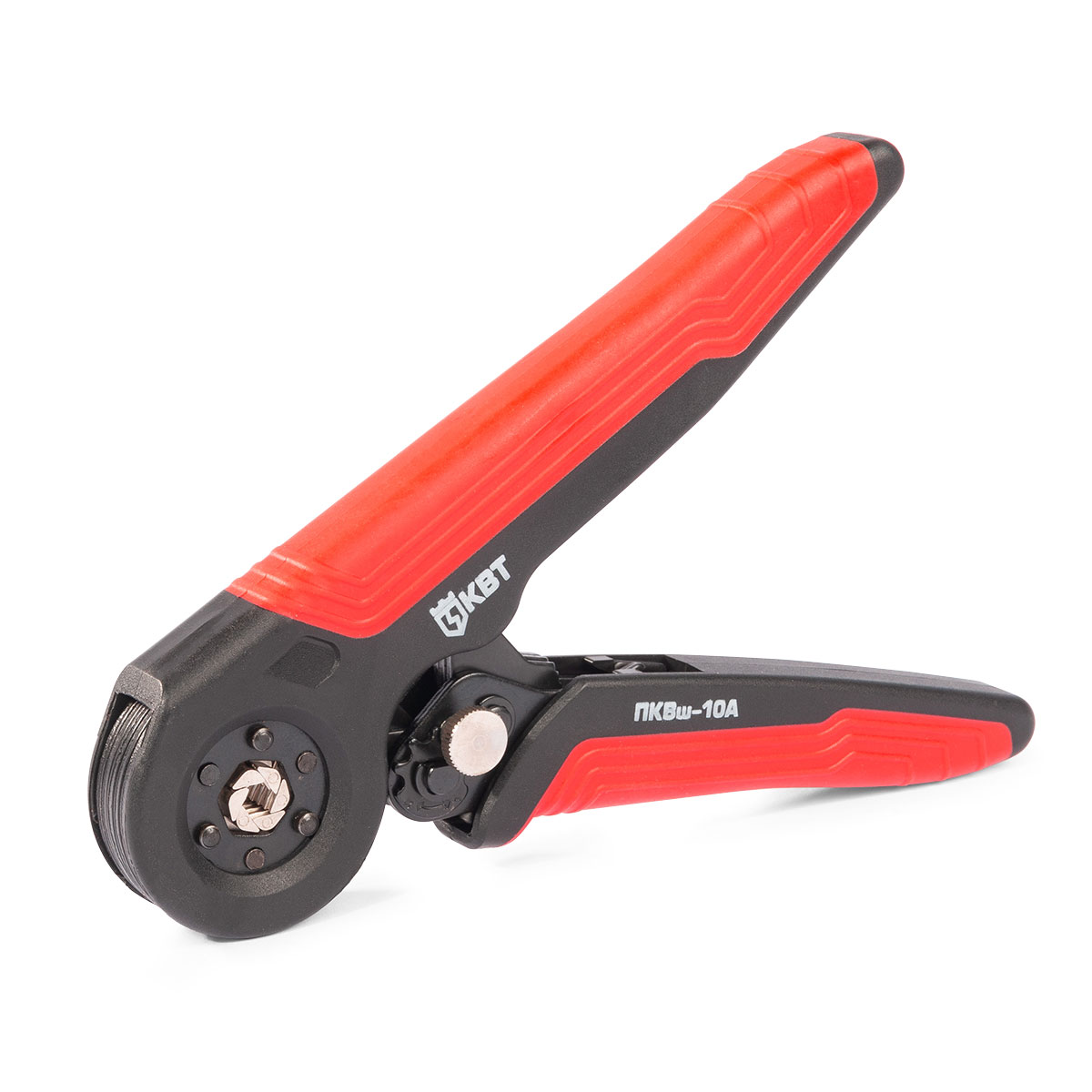

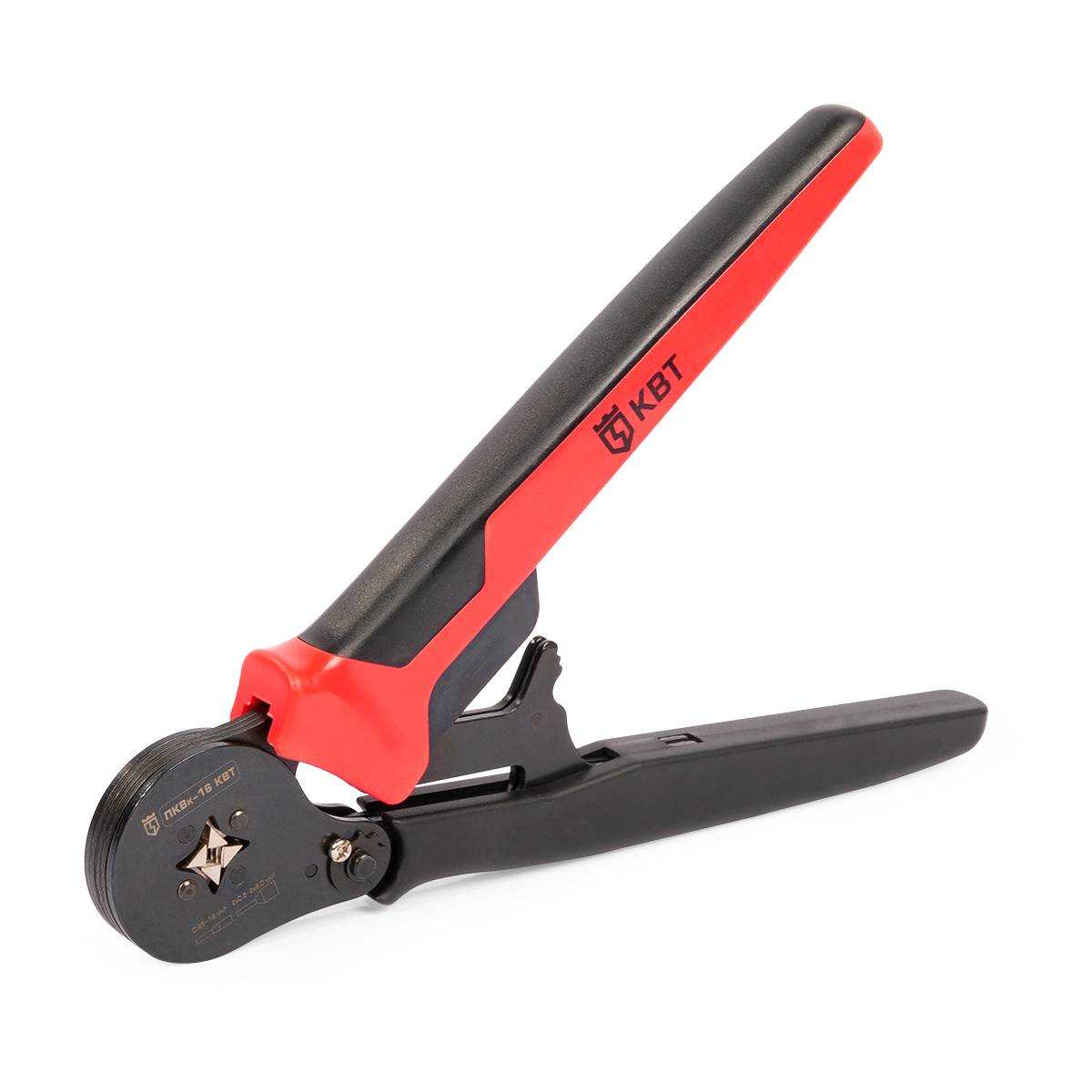

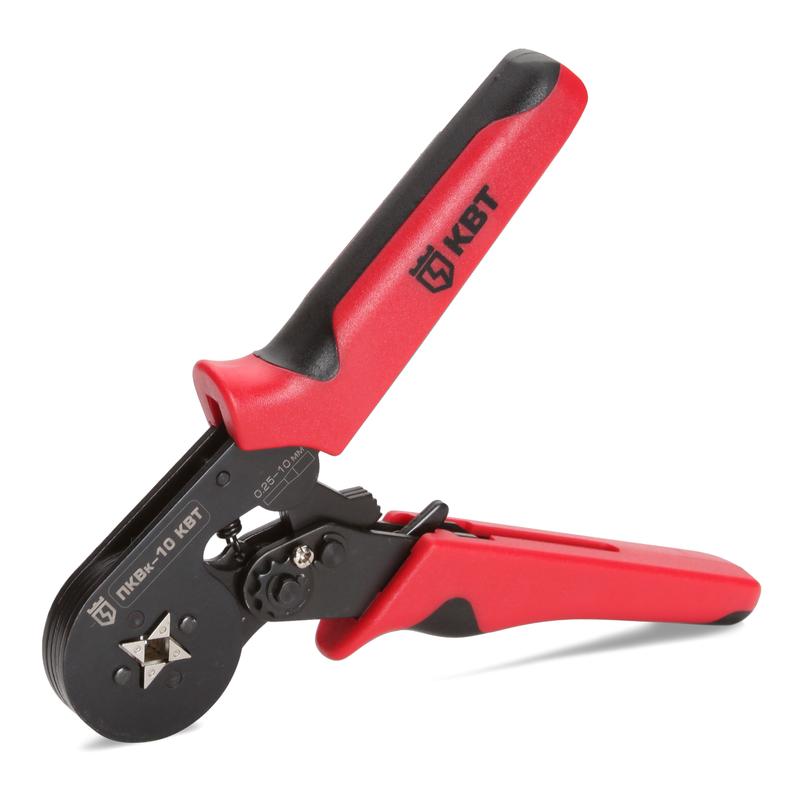

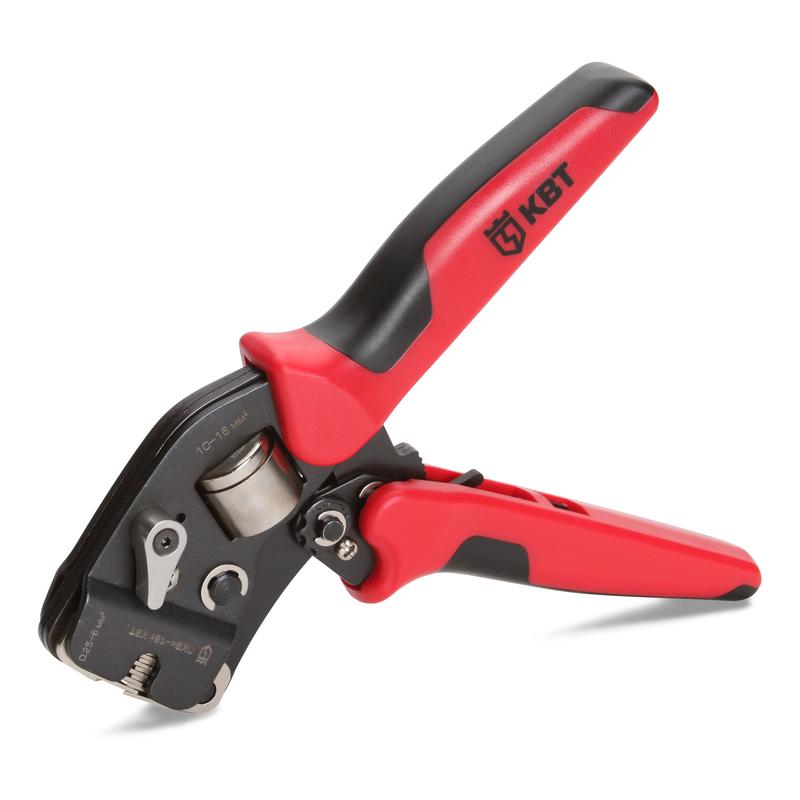

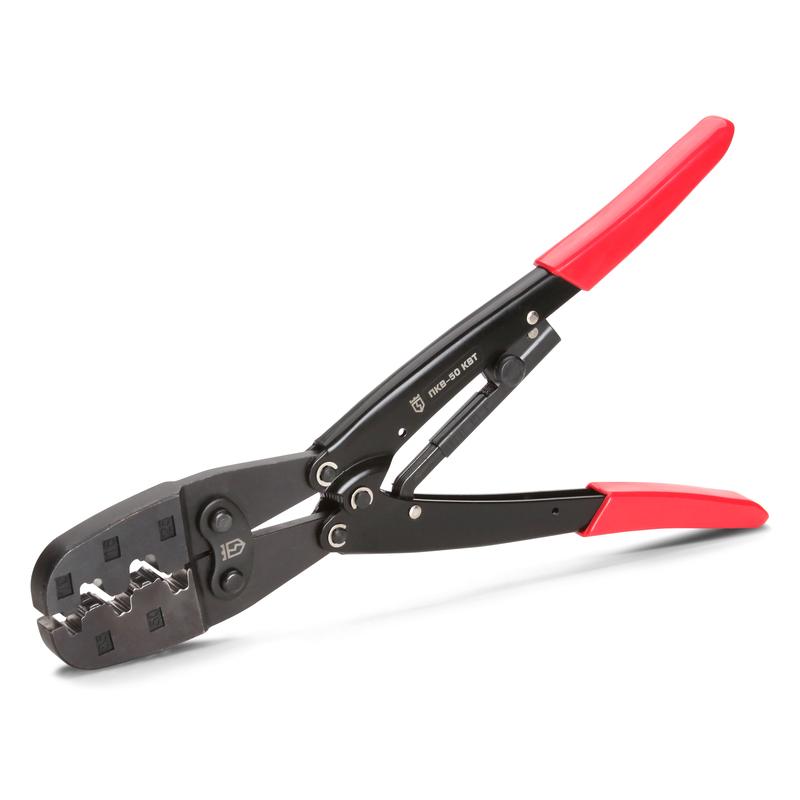

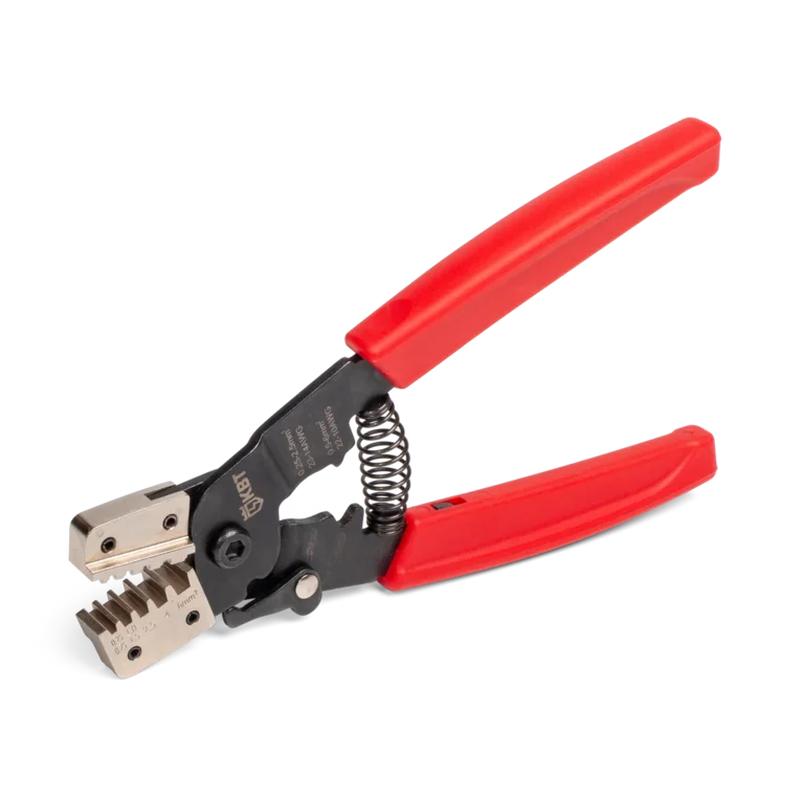

В категории – самозажимные клещи с храповиком (профиль «квадрат» и «трапеция») и шестигранные модели под большие сечения. Наконечники НШВИ выполняют по DIN 46228-4, что и определяет геометрию гнёзд обжима.

Профиль обжима: квадрат, трапеция, шестигранник

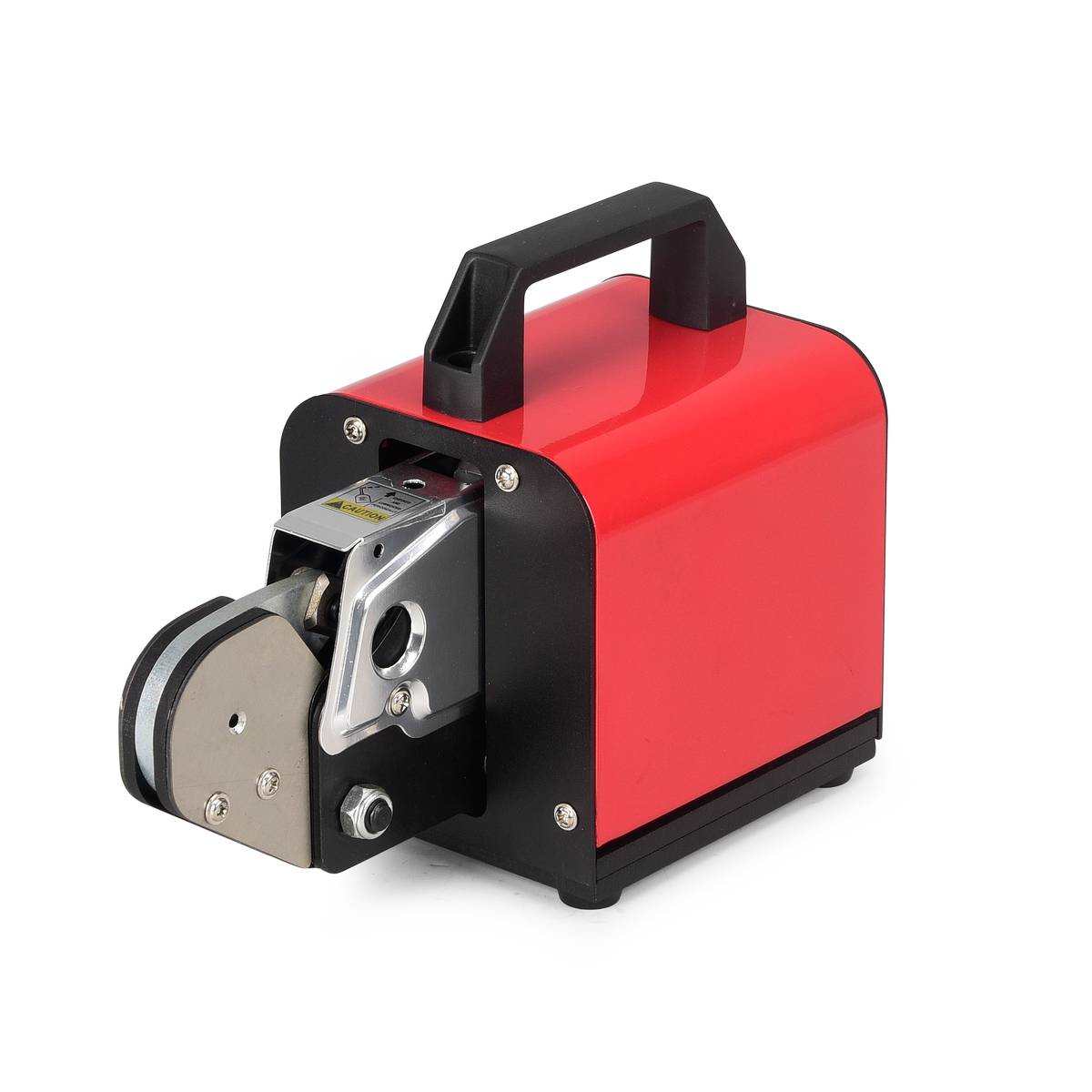

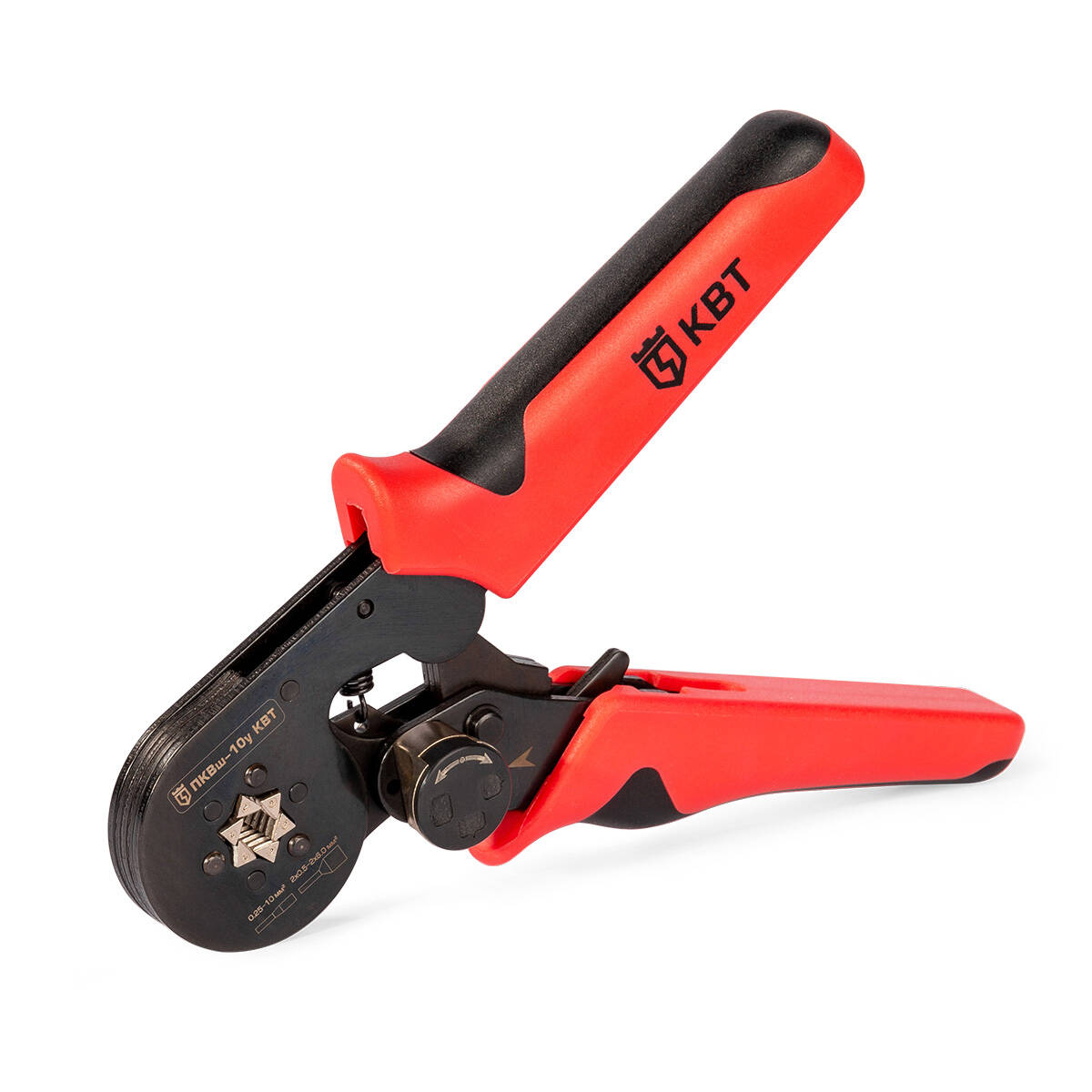

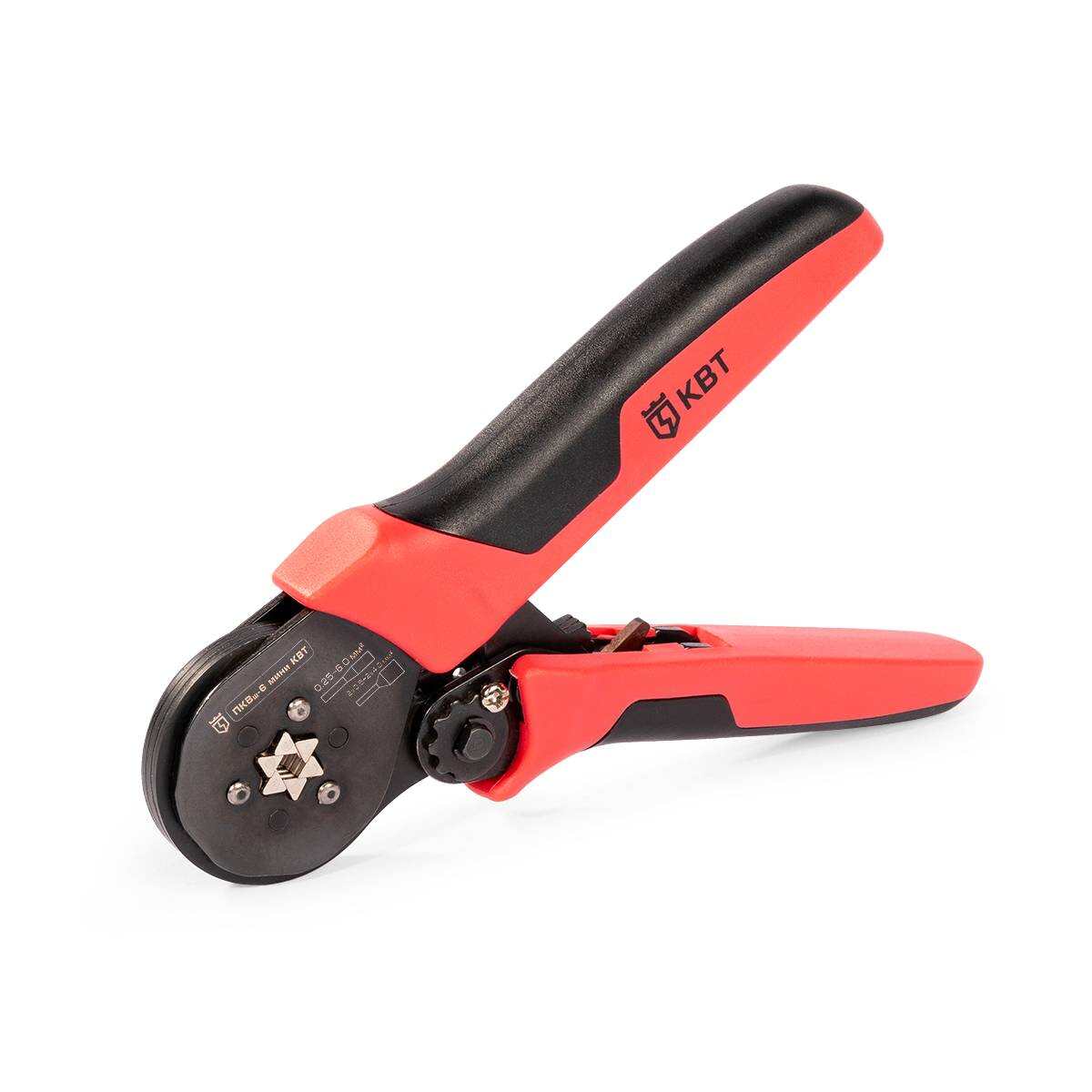

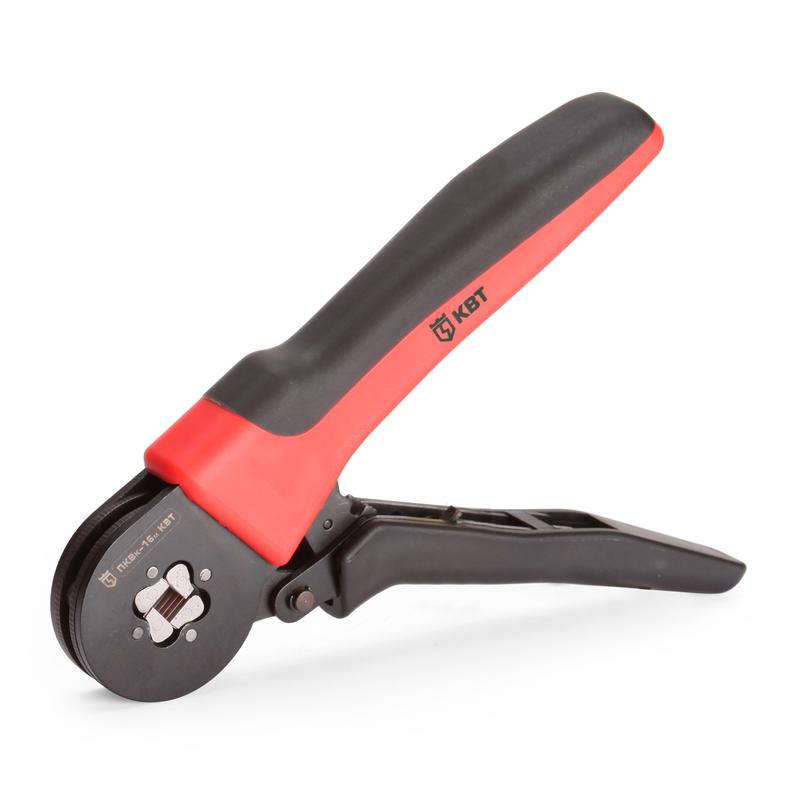

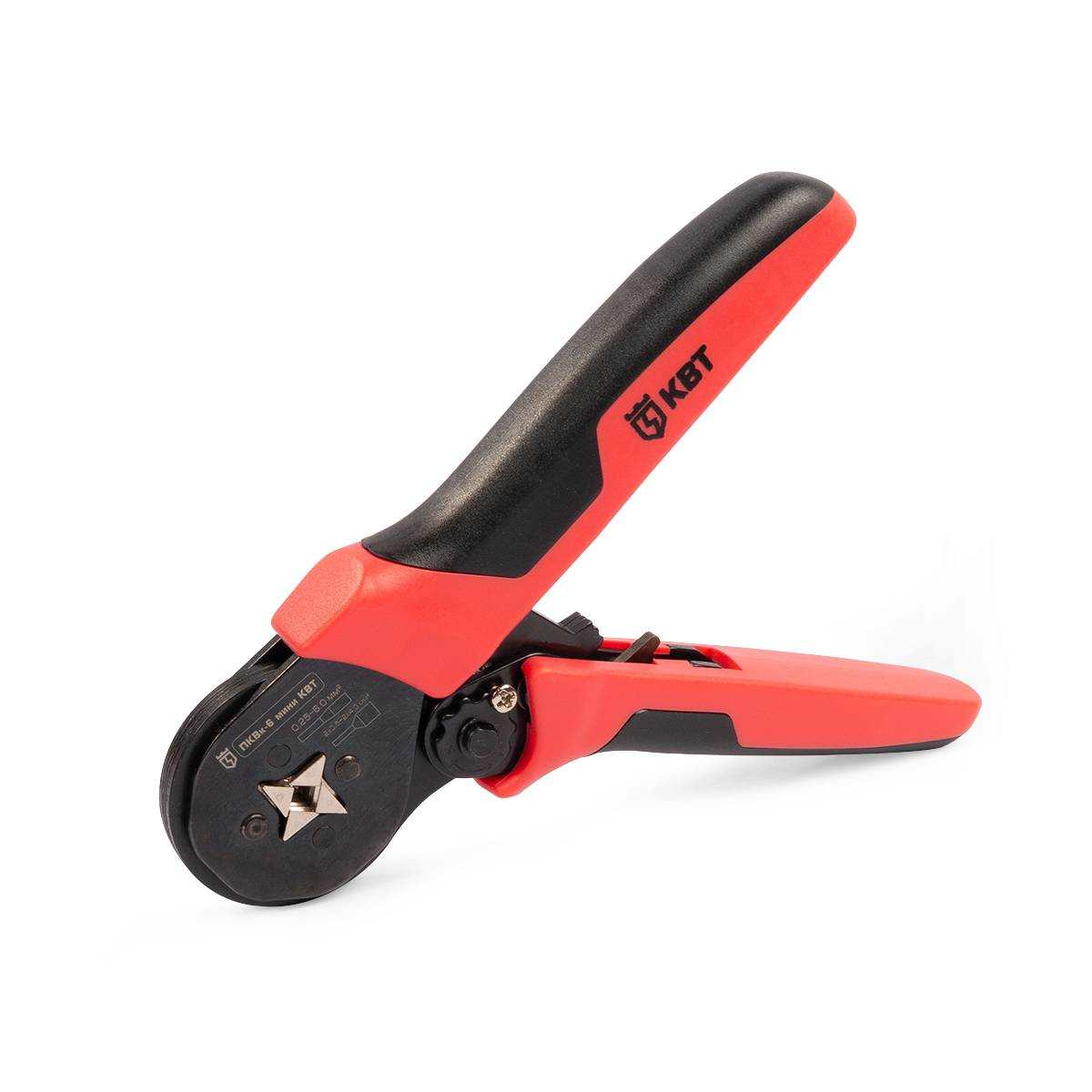

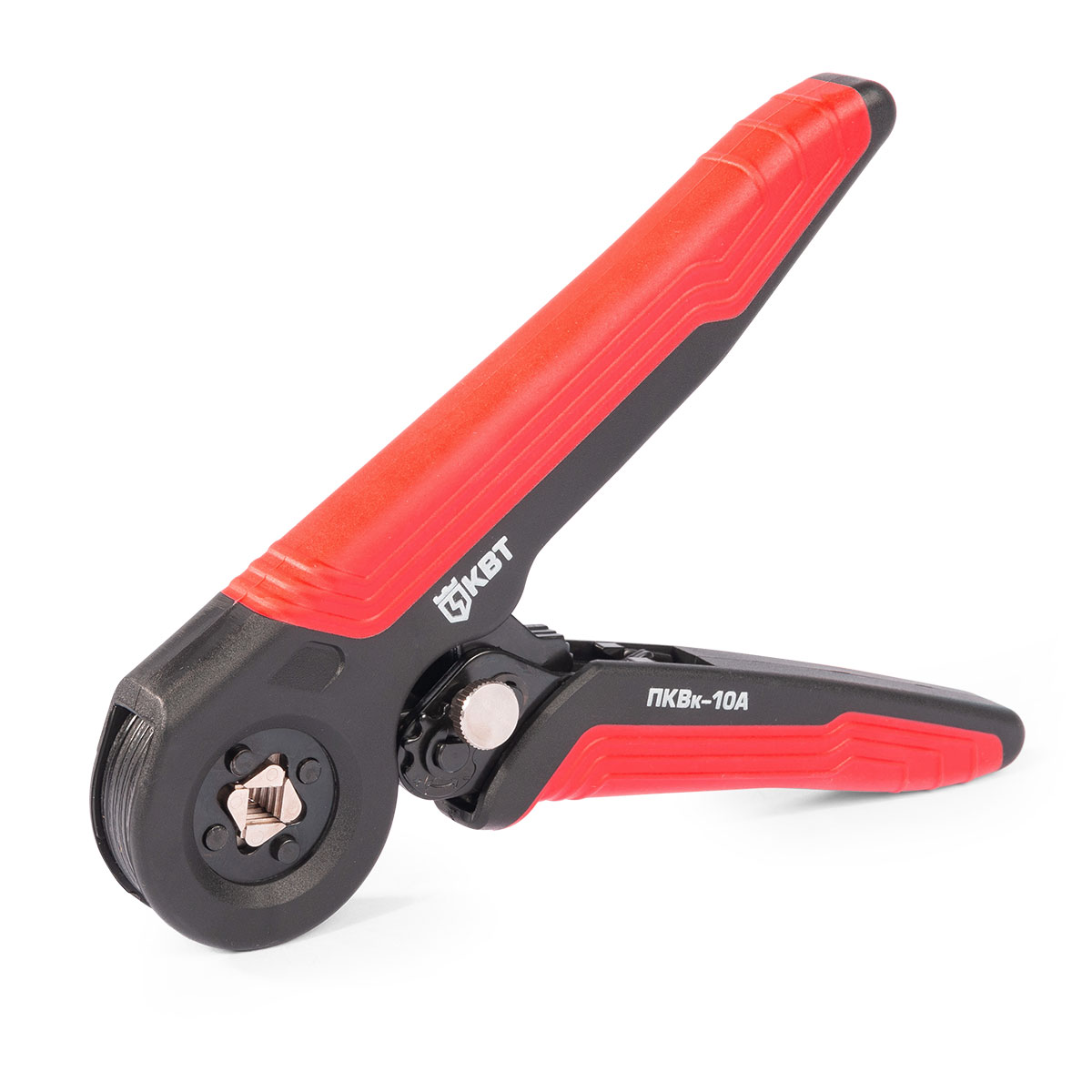

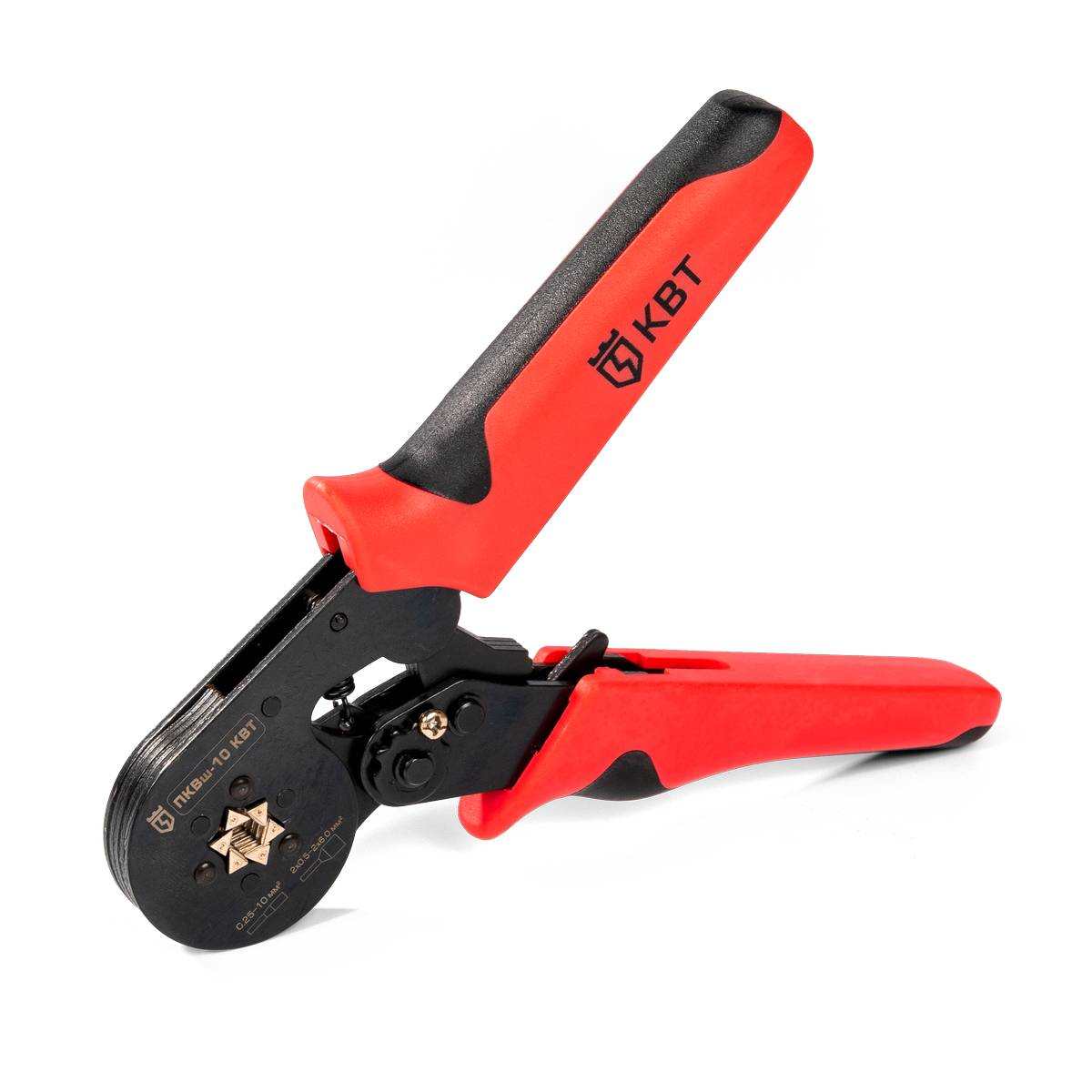

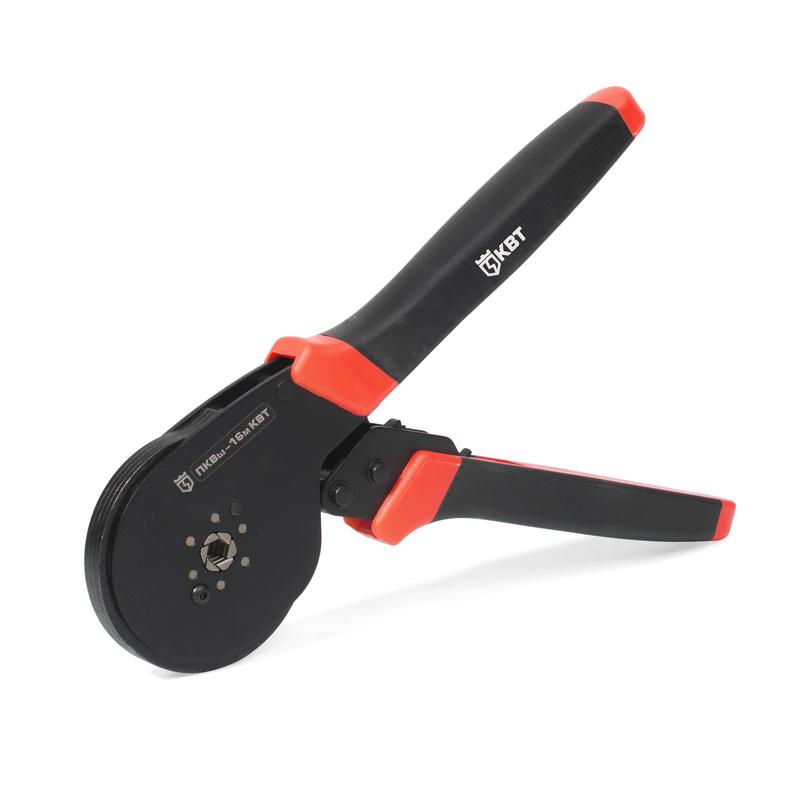

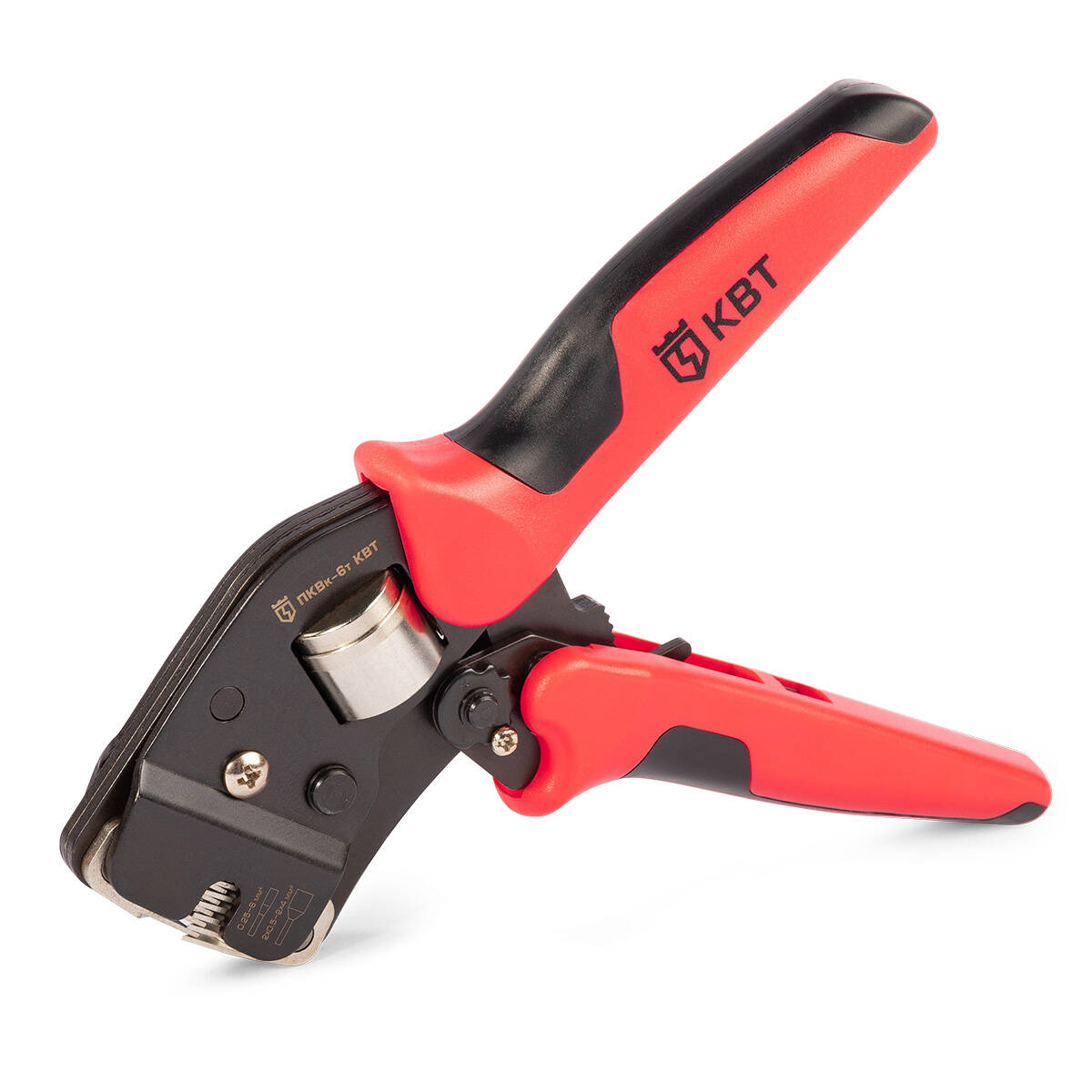

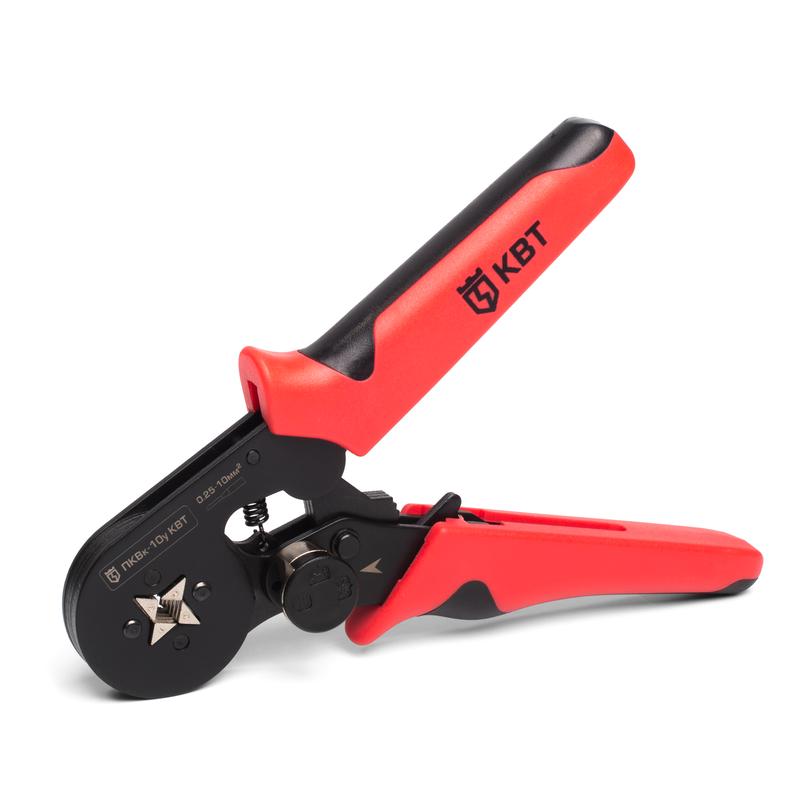

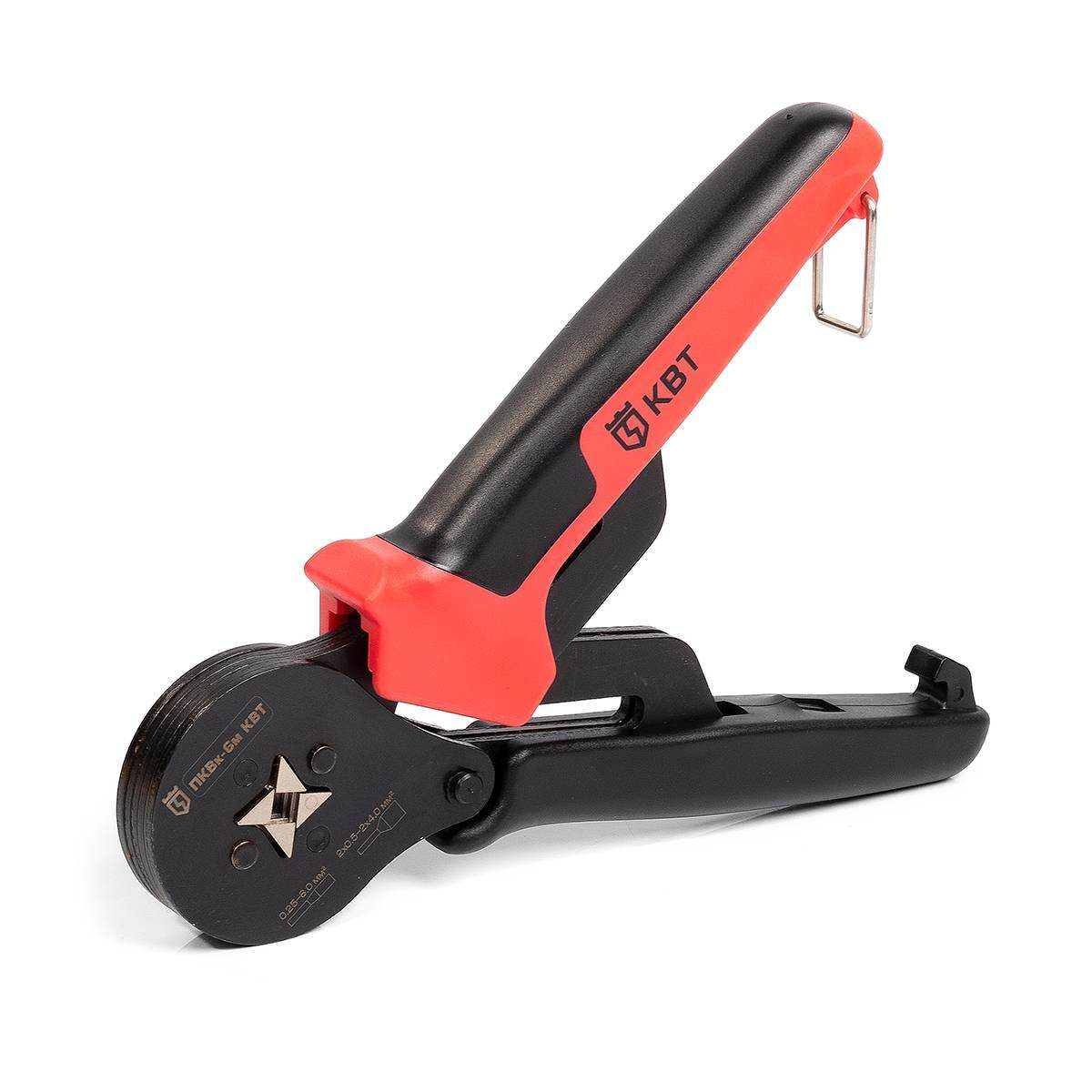

Квадратный профиль (четырёхгранный) – универсальный, подходит для щитовой сборки на сечениях до 6 мм². Трапециевидный обжим плотнее облегает гильзу и удобен при вводе в пружинные клеммы. Шестигранный (шестигранник) применяют на сечениях 10–50 мм², где нужен равномерный обжим по периметру.

Храповый механизм не разожмётся, пока обжим не завершён полностью, – это гарантирует повторяемость и защищает от «недожатия». Регулируемые клещи автоматически подбирают усилие под сечение в заявленном диапазоне.

Подбор клещей под сечение НШВИ: таблица

Инструмент выбирают по диапазону сечений и профилю гнёзд:

Сечение НШВИ	Профиль обжима	Тип клещей	Где применяют
0,25–2,5 мм²	квадрат/трапеция	самозажимные КСТ	щиты, автоматика
0,5–6 мм²	квадрат	самозажимные	распределит. щиты
6–16 мм²	шестигранник	храповые	силовые сборки
10–50 мм²	шестигранник	усиленные/гидравлика	вводные автоматы

Одни клещи закрывают диапазон сечений, а не одно значение, поэтому под щит обычно достаточно двух моделей: до 6 и до 16–50 мм².

Как опрессовать НШВИ без брака

Жилу зачищают на длину металлической втулки наконечника, не скручивая проволочки, вставляют до упора в пластиковый юбок-фланец и обжимают одним движением до срабатывания храповика. Изоляционная юбка должна остаться целой, а опрессованная часть – без острых заусенцев.

Готовые изолированные втулочные наконечники – в разделе «Наконечники НШВИ», сопутствующие изолированные наконечники и гильзы – в разделе «Изолированные наконечники».

Частые вопросы

Зачем опрессовывать гибкую жилу наконечником НШВИ?

Многопроволочная жила без наконечника распушивается, часть проволок остаётся вне зажима клеммы и контакт греется. НШВИ собирает проволоки в жёсткую втулку и обеспечивает надёжный ввод в клемму.

Какой профиль обжима выбрать?

Квадрат и трапеция – для сечений до 6 мм² в щитах и автоматике, шестигранник – для 10–50 мм² в силовых сборках, где нужен равномерный обжим по периметру.

До какого сечения работают пресс-клещи для НШВИ?

Ручные самозажимные клещи опрессовывают НШВИ до 16 мм², усиленные и гидравлические модели – до 50 мм². Диапазон указывают в маркировке инструмента.

По какому стандарту выполнены наконечники НШВИ?

Втулочные изолированные наконечники изготавливают по DIN 46228-4 – он задаёт геометрию гильзы и изоляционной юбки, под которую и рассчитан профиль гнёзд клещей.

Можно ли опрессовать НШВИ обычными бокорезами?

Нет. Обжим бокорезами передавливает втулку с одной стороны и не даёт равномерного контакта. Нужны клещи с калиброванным профилем и храповым механизмом.

Есть ли клещи для НШВИ в наличии в Уральске?

Да, самозажимные и шестигранные пресс-клещи для НШВИ есть в наличии у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
