В разделе собран инструмент для монтажа трубопроводов из сшитого полиэтилена PEX, многослойных композитных труб MLCP, нержавеющей стали и меди. Это аккумуляторные гидравлические прессы ПГРА серии ПРОФИ, расширители НР-32 и матрицы для пресс-фитингов, а также ножницы-труборезы НТП для пластиковых и металлополимерных труб. Пресс выбирают по типу фитинга: аксиальный (с надвижной гильзой) или пресс-фитинг с обжимной гильзой.
| Инструмент | Операция | Трубы и диаметры |
|---|---|---|
| ПГРА-СР-32 с НР-32 PEX или НР-32 MLCP | расширение трубы под аксиальный фитинг | PEX, MLCP: 16, 20, 25, 32 мм |
| ПГРА-СЗ-32 | монтаж аксиальных фитингов | PEX, MLCP |
| ПГРА-СЗР-32 | расширение и запрессовка аксиальных фитингов | многослойные композитные |
| ПГРА-СО-32 с матрицами B, U, TH (16-32) | опрессовка пресс-фитингов | PEX, MLCP: 16-32 мм |
| ПГРА-СО-32 с матрицами V (15-28) | опрессовка пресс-фитингов | нержавеющая сталь, медь: 15-28 мм |
| НТП-32у, НТП-42у, НТП-64у | резка трубы | пластиковые до 32, 42 и 64 мм |
| НТП-32м, НТП-42м, НТП-64м | резка трубы | пластиковые до 32, 42 и 64 мм |

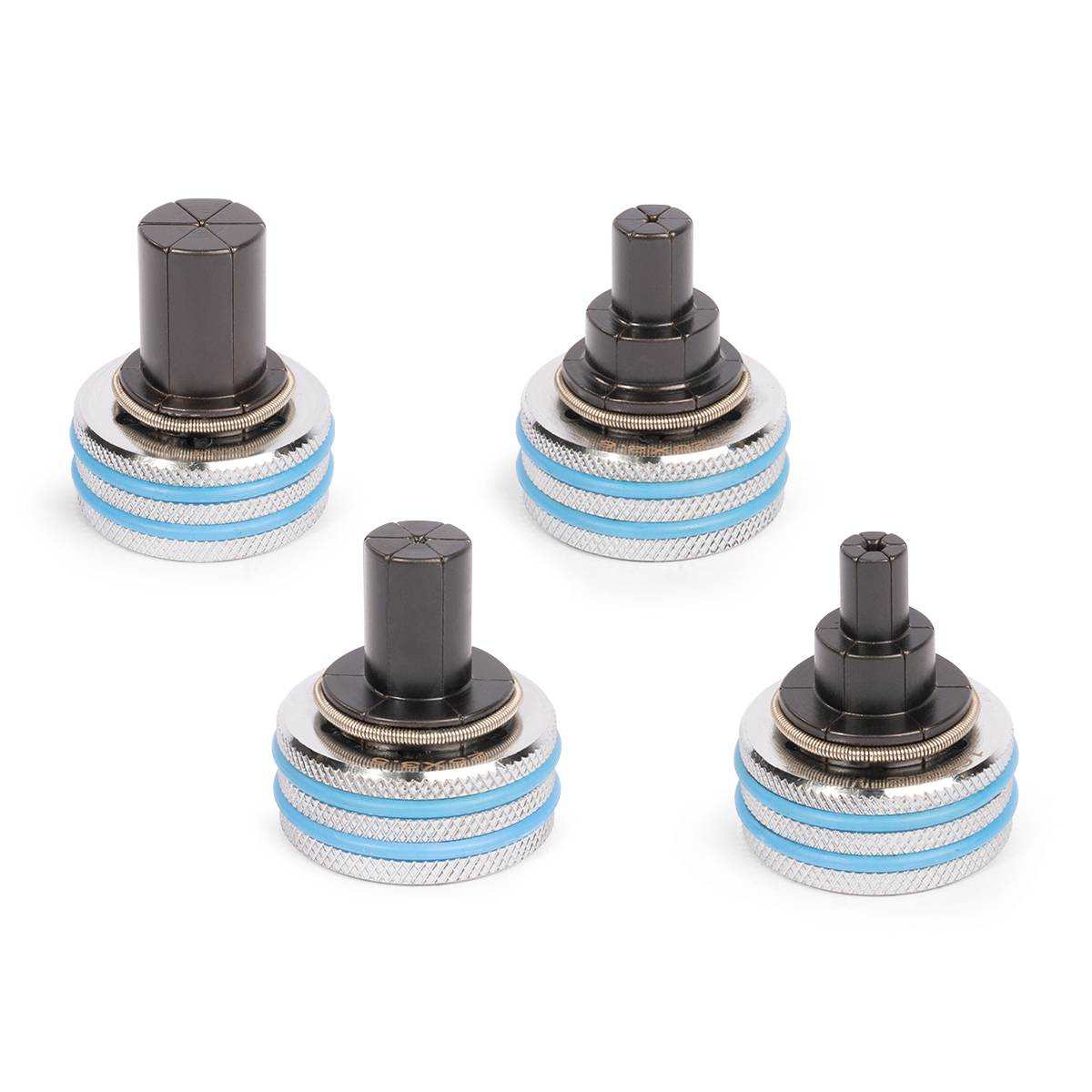

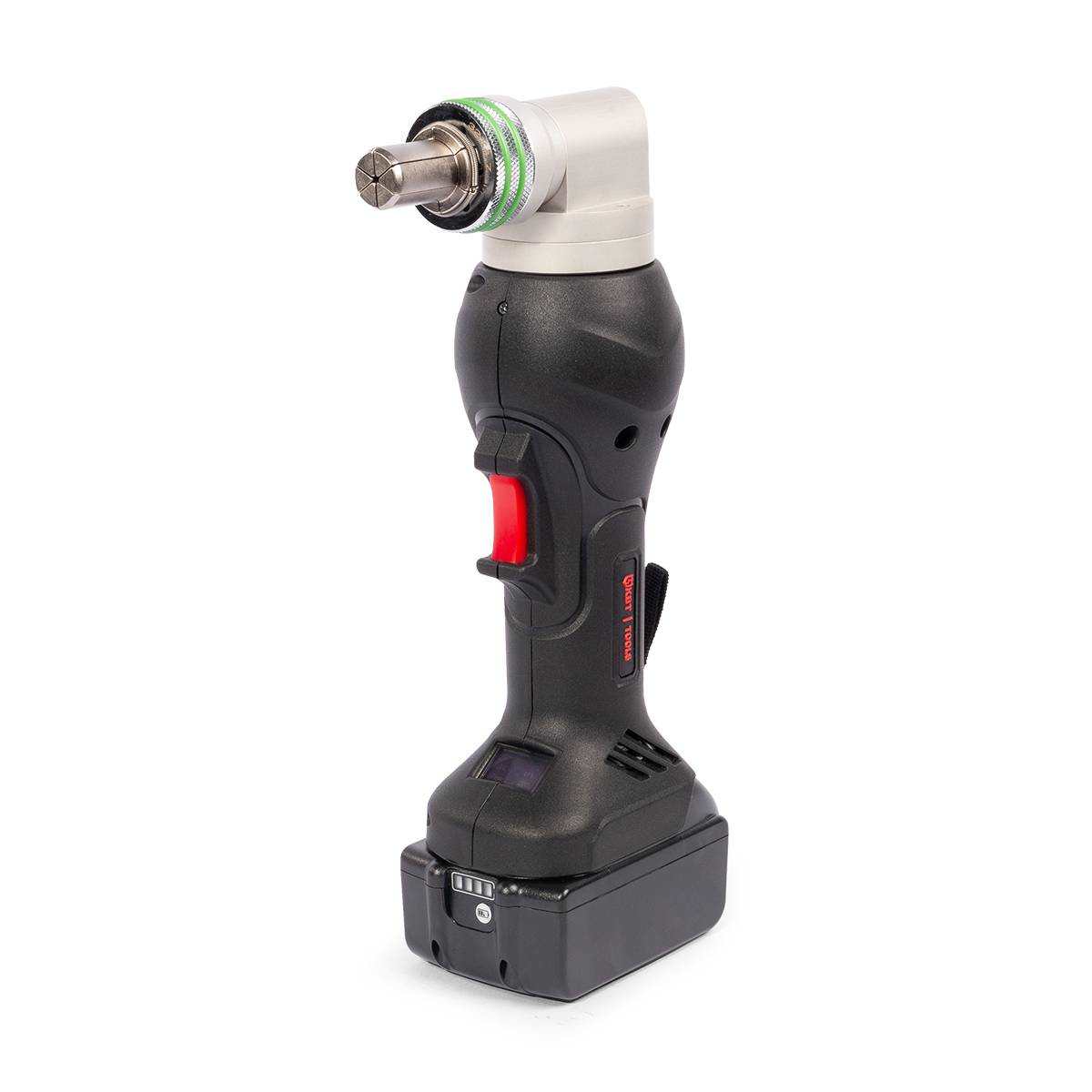

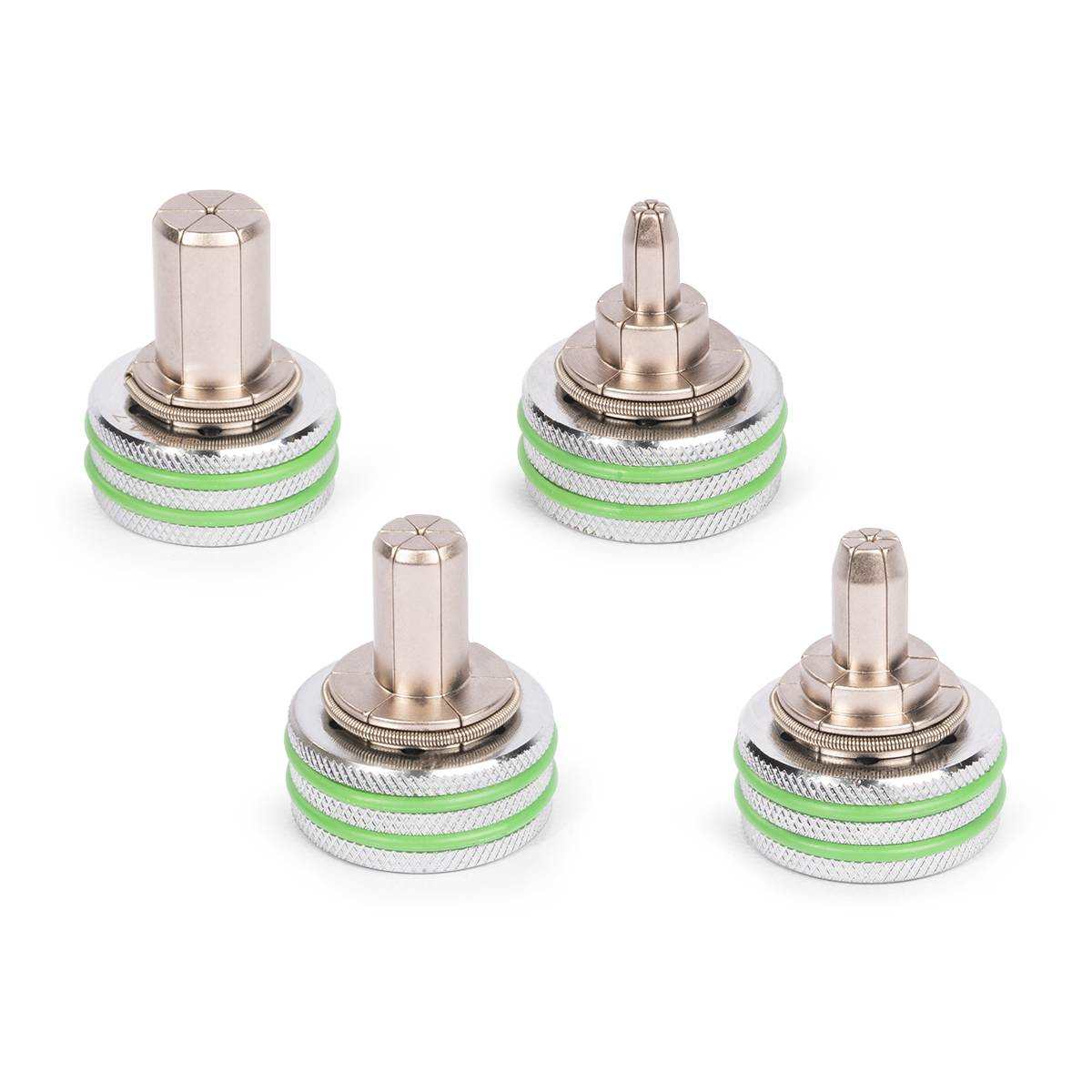

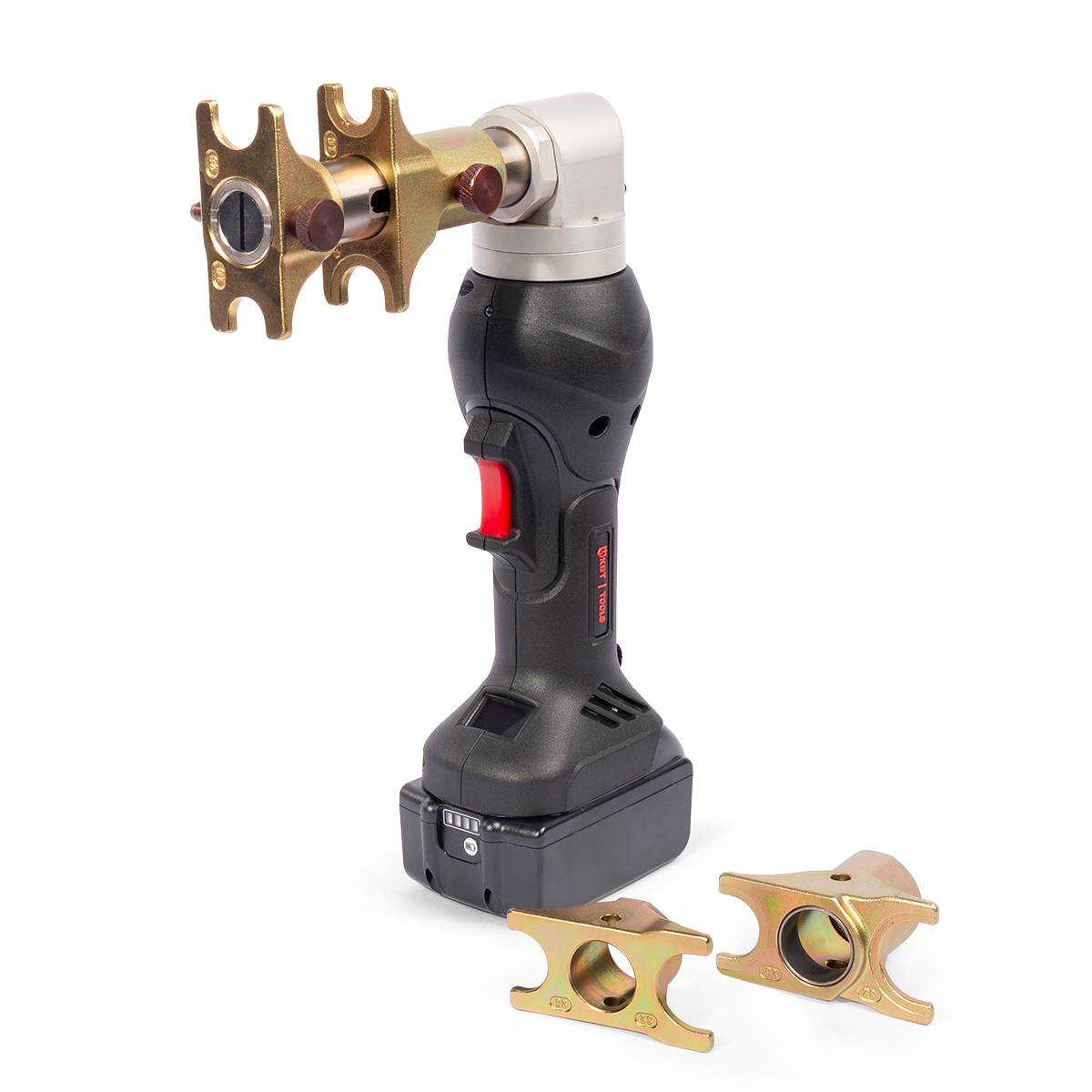

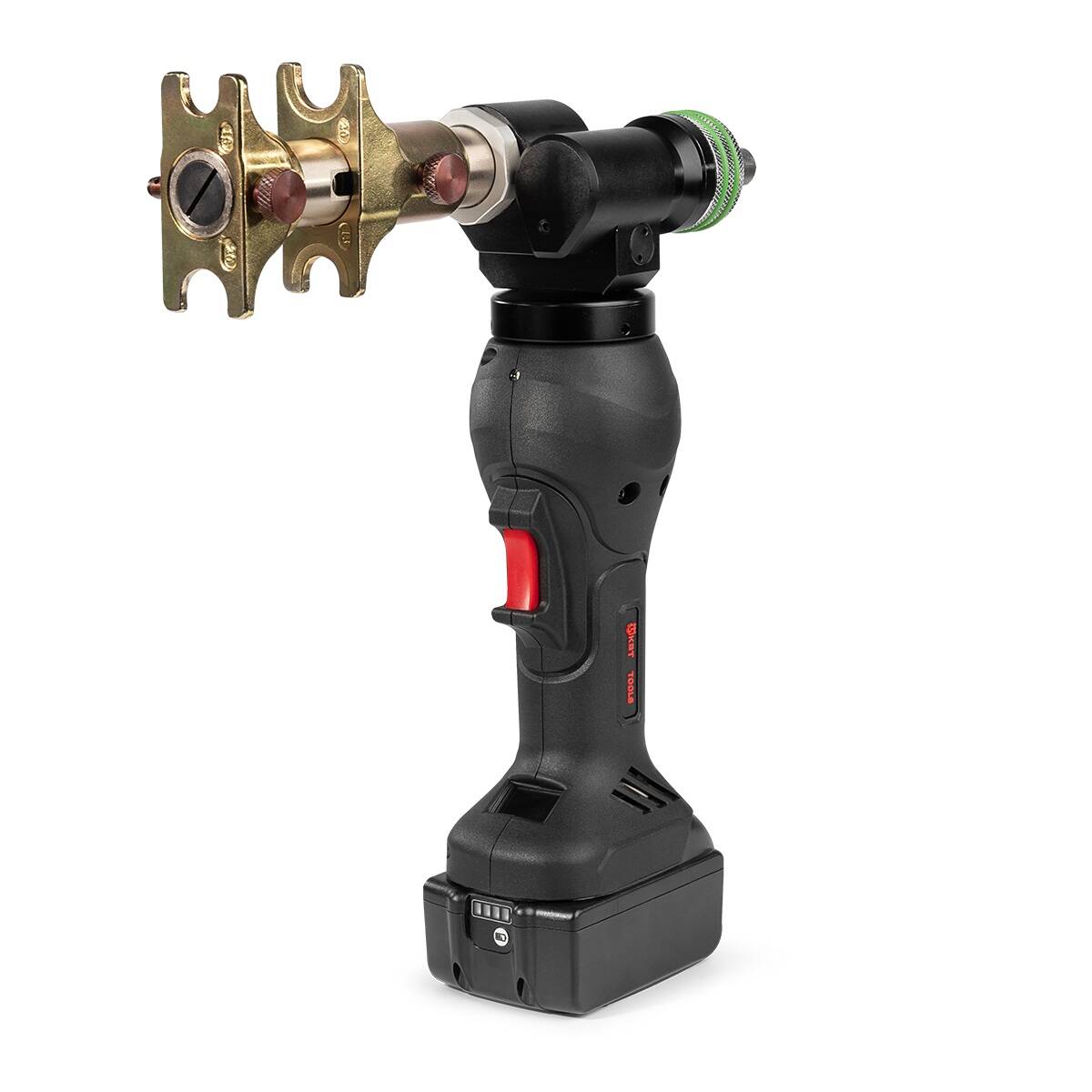

В аксиальной системе конец трубы сначала расширяют, вставляют в него штуцер фитинга и надвигают гильзу. Для расширения служит пресс ПГРА-СР-32 с насадками НР-32 PEX или НР-32 MLCP на трубы 16, 20, 25 и 32 мм. Насадки различаются цветом маркировки: синие - для PEX, зелёные - для многослойных труб. Насадки рассчитаны на разную толщину стенки: у трубы 16 мм это 2,2 мм для PEX и 2,6 мм для MLCP. Гильзу запрессовывают прессом ПГРА-СЗ-32. ПГРА-СЗР-32 - универсальный пресс усилием 1,5 т: расширяет трубу и запрессовывает аксиальные фитинги с надвижной гильзой на многослойных композитных трубах.

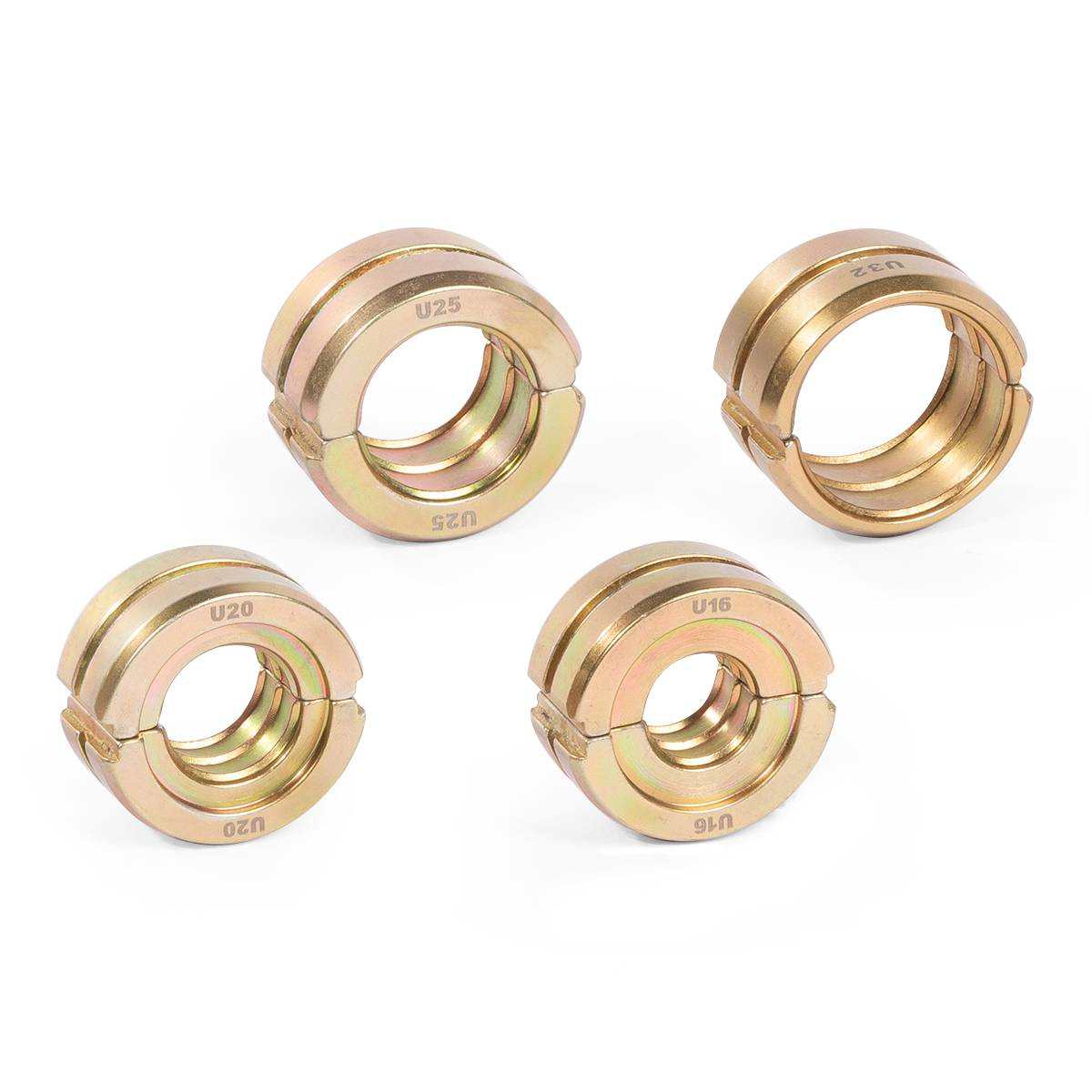

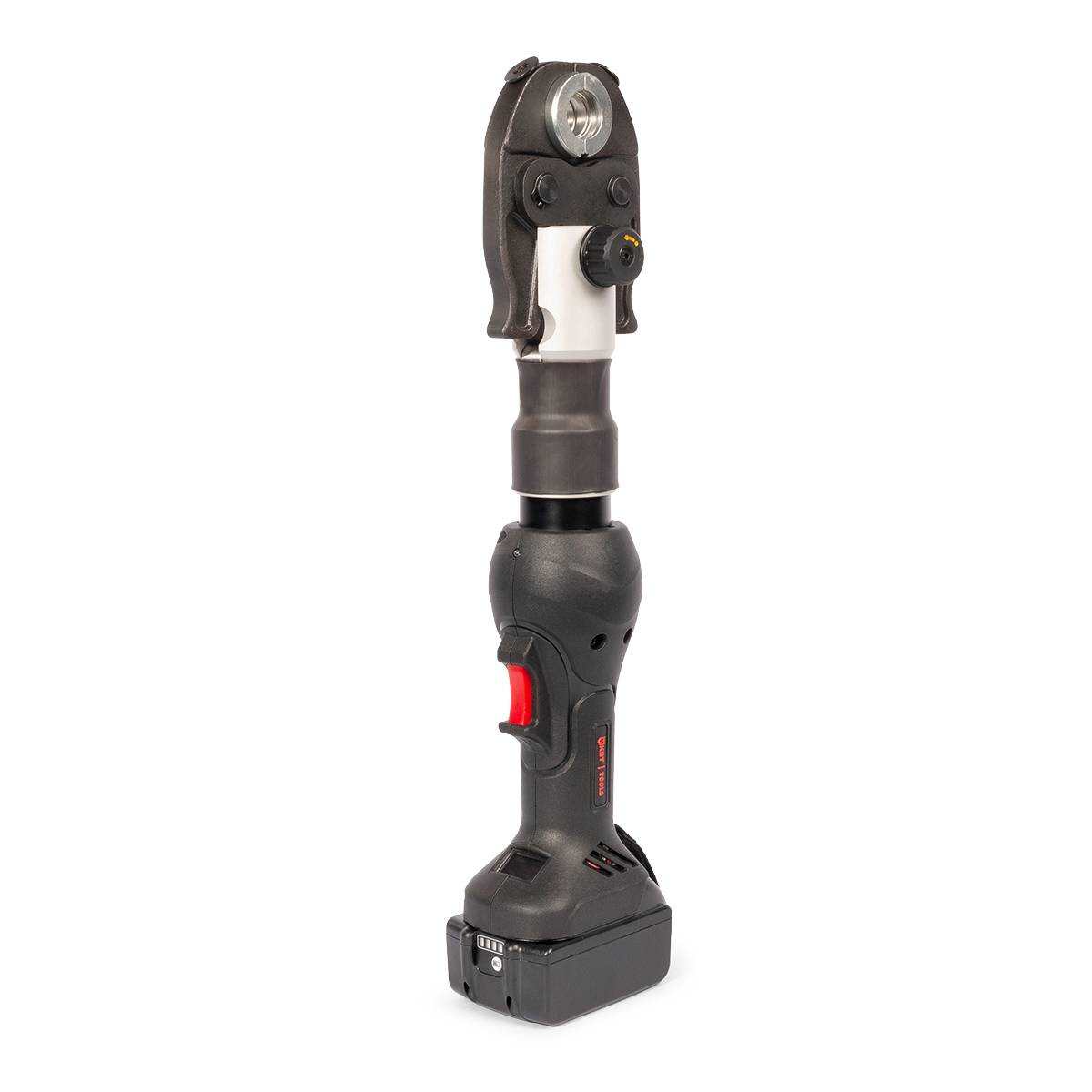

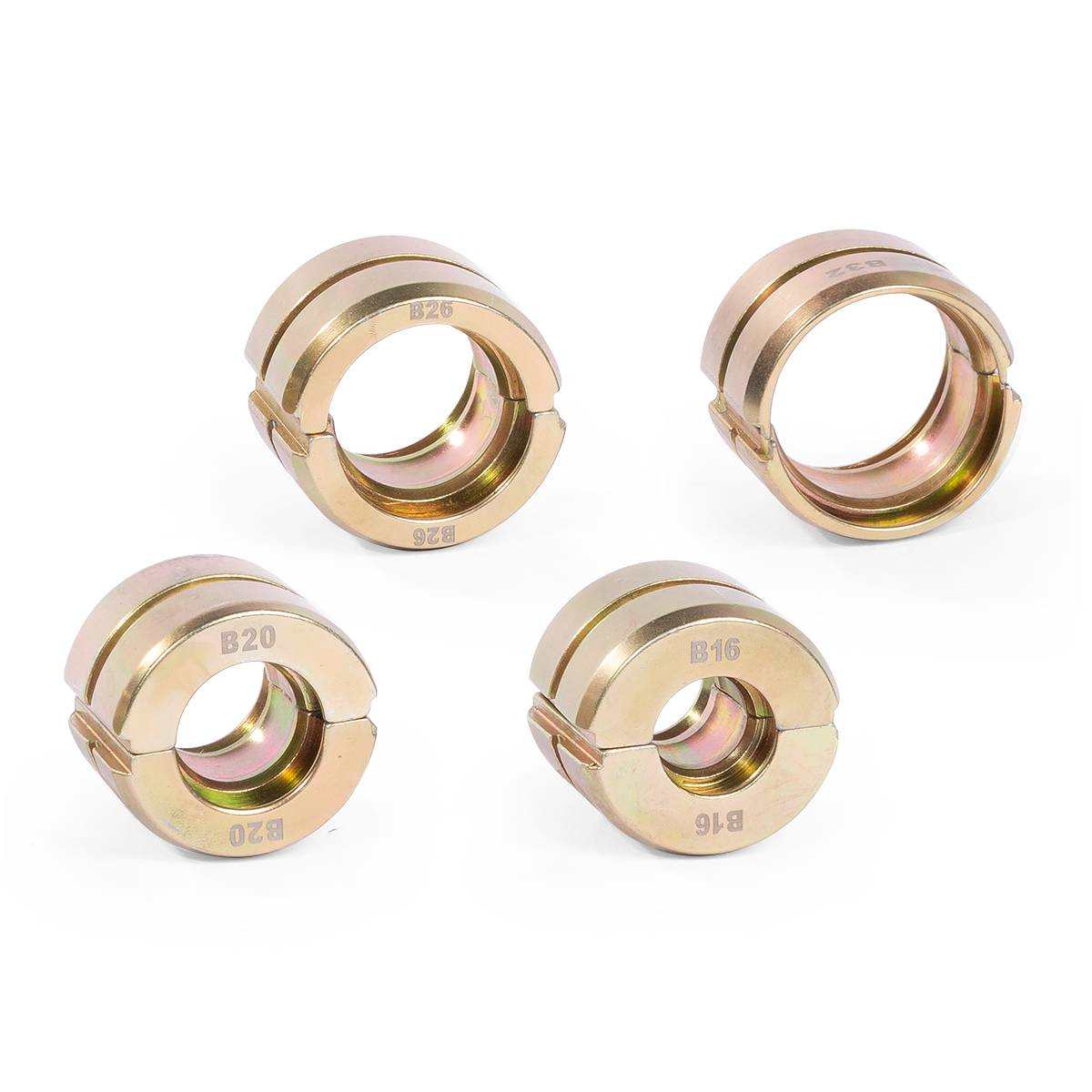

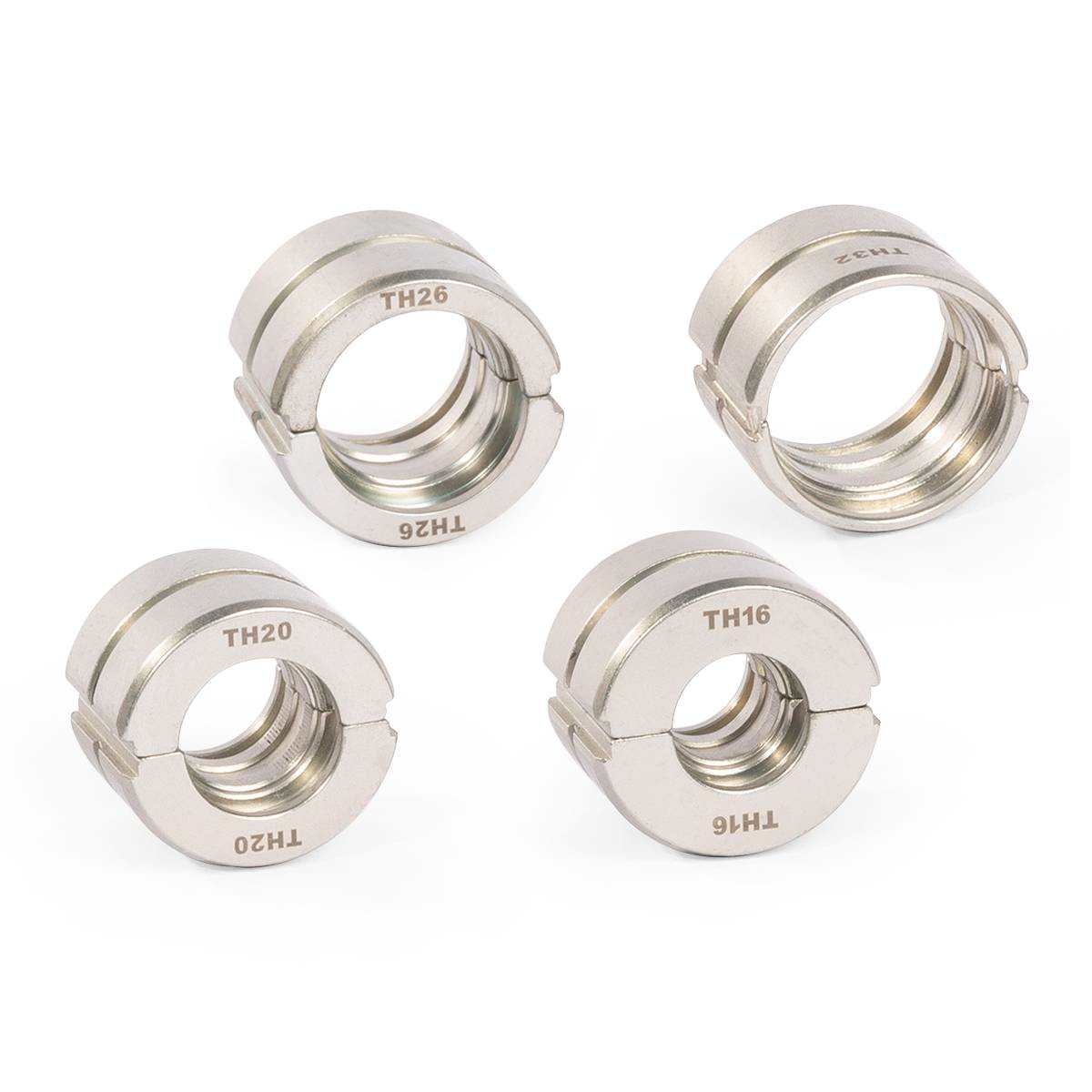

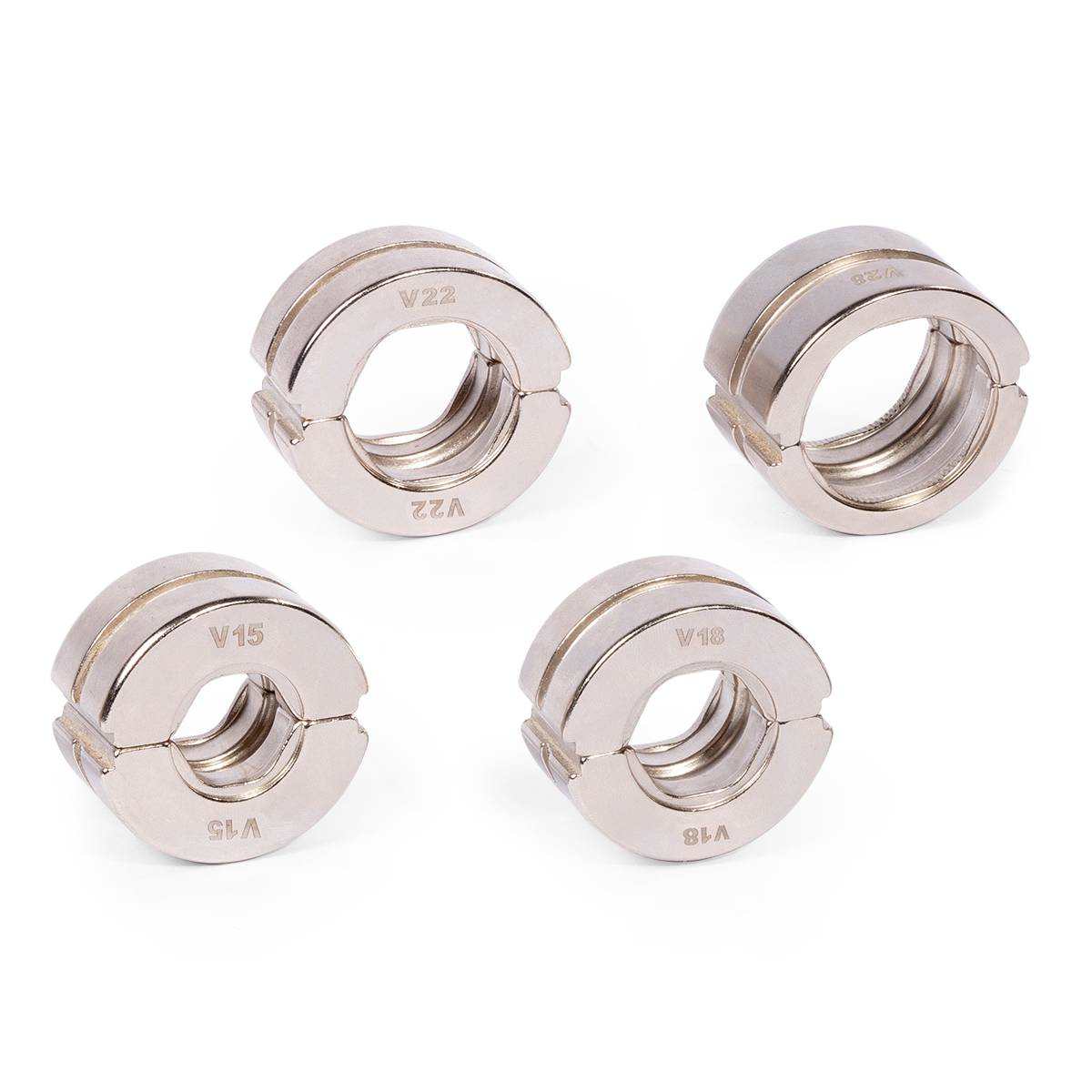

Пресс ПГРА-СО-32 опрессовывает пресс-фитинги на трубах PEX, многослойных, из нержавеющей стали и меди. Под каждую систему ставят сменные матрицы: B, U или TH (16-32) для PEX и MLCP, V (15-28) для нержавеющей стали и меди. Профиль матрицы должен совпадать с профилем фитинга, который указывает его производитель: обжим чужим профилем не даёт герметичного соединения. Шток пресса возвращается автоматически после обжима. Аккумуляторный пресс работает без розетки и шланга от насоса, что удобно в техподполье и на этаже без электричества.
Ножницы НТП режут полипропиленовые, полиэтиленовые и металлополимерные трубы. Цифра в названии - максимальный диаметр трубы: 32, 42 или 64 мм. У НТП-32м, НТП-42м и НТП-64м алюминиевые рукоятки, возвратная пружина и блокиратор рукояток, лезвия из нержавеющей стали повышенной твёрдости. НТП-32у и НТП-42у сделаны в алюминиевом корпусе, у НТП-42у храповой механизм и съёмное лезвие для заточки. Режьте под прямым углом к оси трубы, иначе фитинг сядет с перекосом.
Техэлектро поставляет инструмент КВТ по всему Казахстану монтажным и строительным организациям. Поможем подобрать пресс и оснастку под систему фитингов на объекте и выставим счёт для юрлица. Трубные и червячные хомуты смотрите в разделе хомуты червячные, силовые, трубные, ключи и слесарный инструмент - в разделе слесарный инструмент.
Для расширения трубы - ПГРА-СР-32 с насадками НР-32, для запрессовки гильзы - ПГРА-СЗ-32. Для многослойных труб с надвижной гильзой есть универсальный ПГРА-СЗР-32.
Они рассчитаны на разную толщину стенки труб PEX и многослойных композитных труб. Насадки PEX маркированы синим, MLCP - зелёным.
B, U и TH (16-32) для труб PEX и многослойных, V (15-28) для пресс-фитингов на трубах из нержавеющей стали и меди.
Нет, профиль матрицы должен совпадать с профилем пресс-фитинга, иначе соединение не будет герметичным.
НТП-32 - до 32 мм, НТП-42 - до 42 мм, НТП-64 - до 64 мм. Ножницы рассчитаны на полипропиленовые, полиэтиленовые и металлополимерные трубы.
Да, Техэлектро отправляет инструмент КВТ по всему Казахстану, работаем с юрлицами по счёту.
