Болтовой наконечник: что это и когда применять

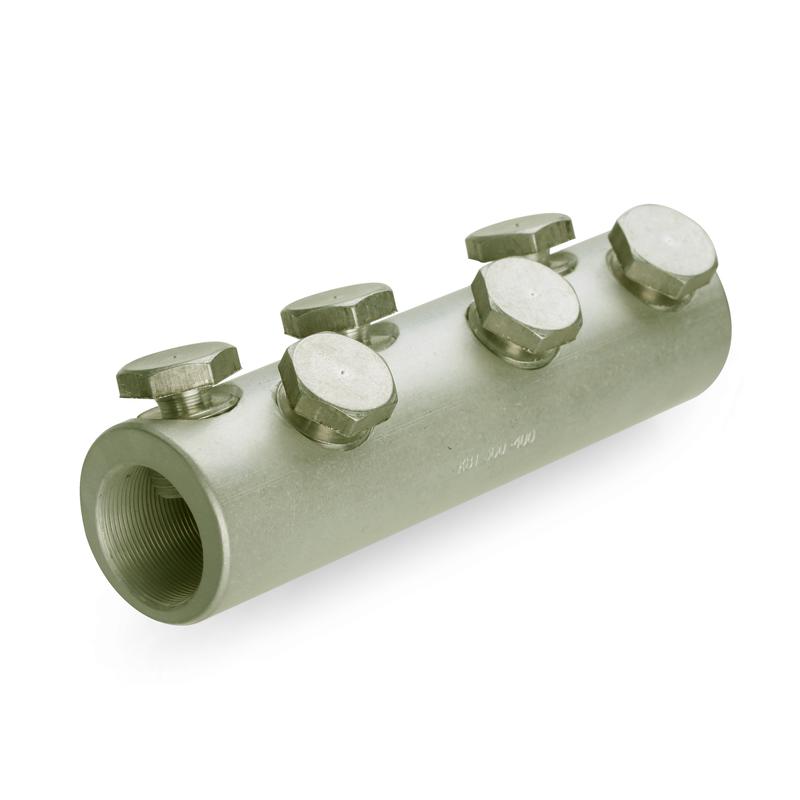

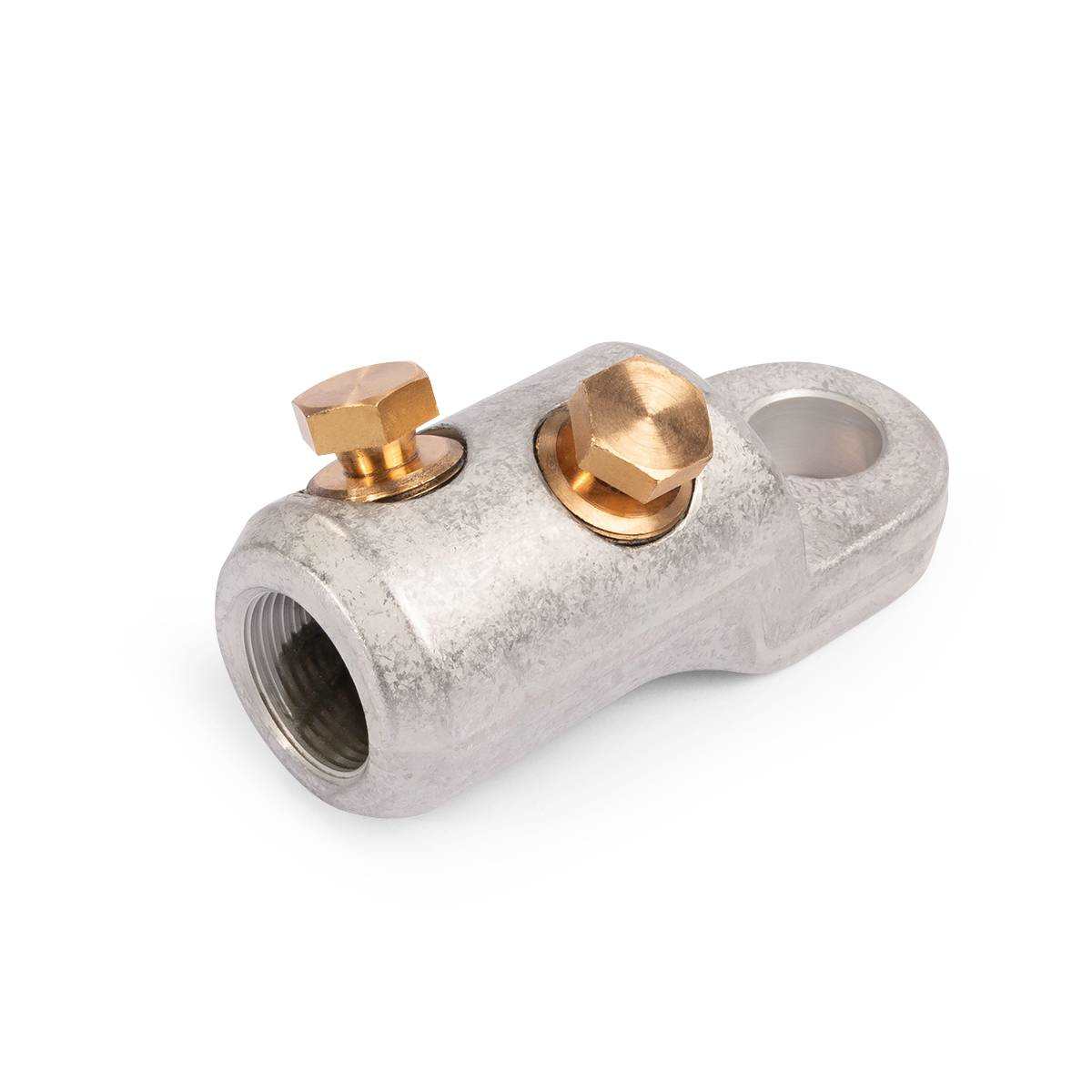

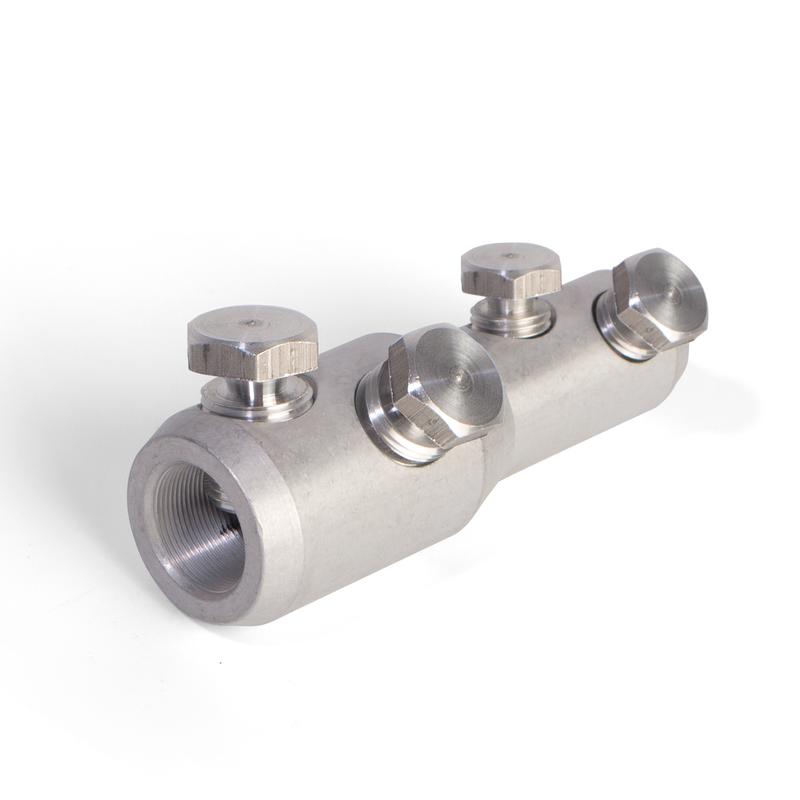

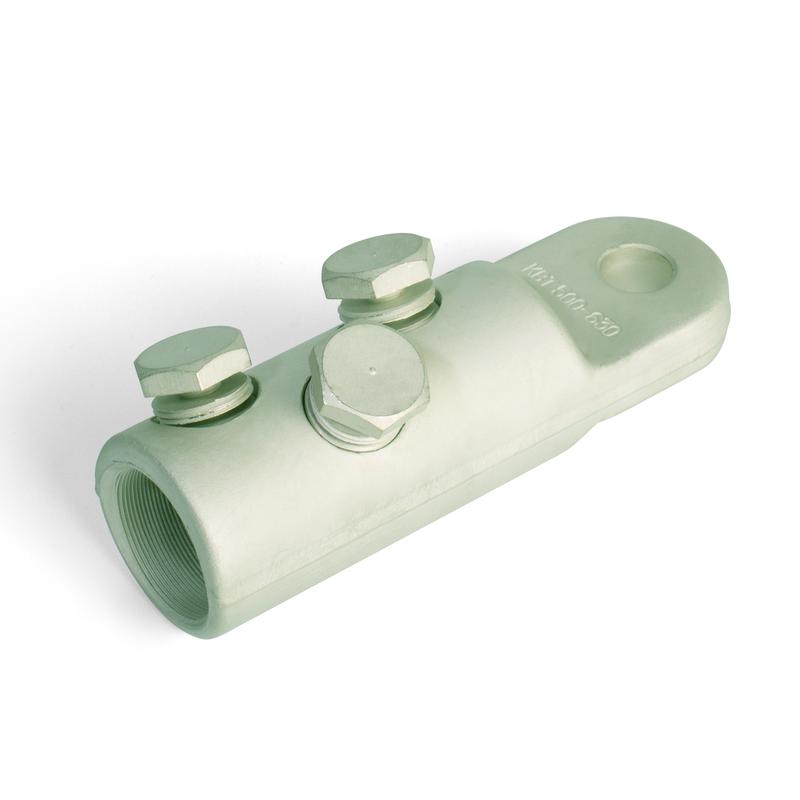

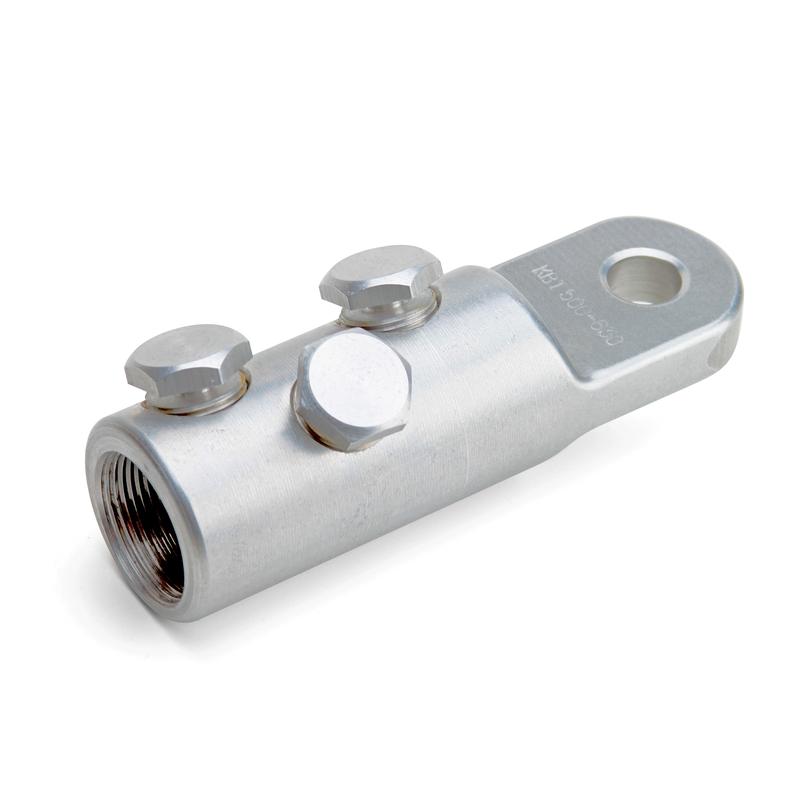

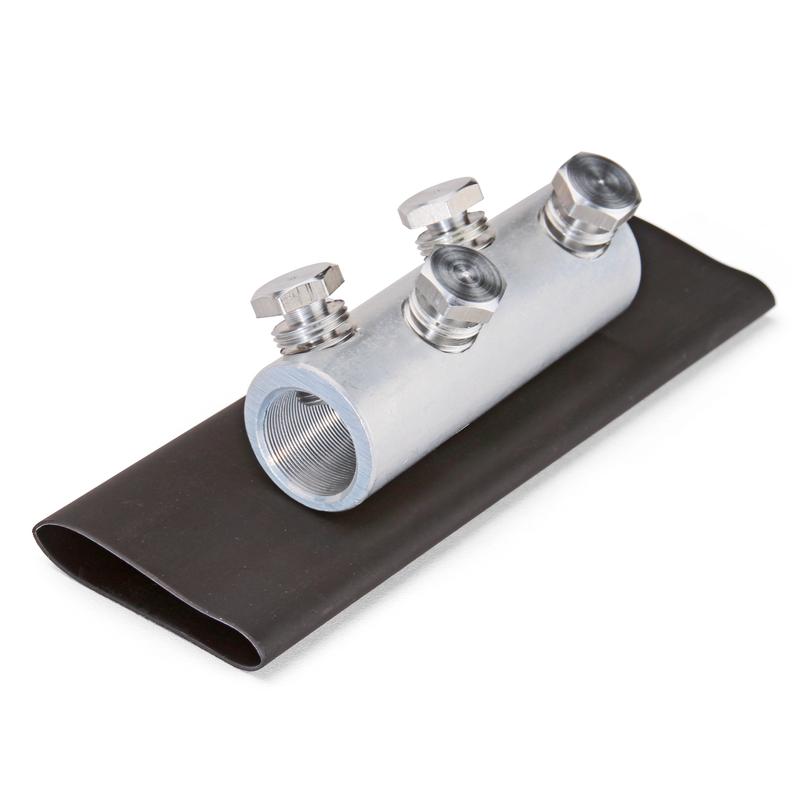

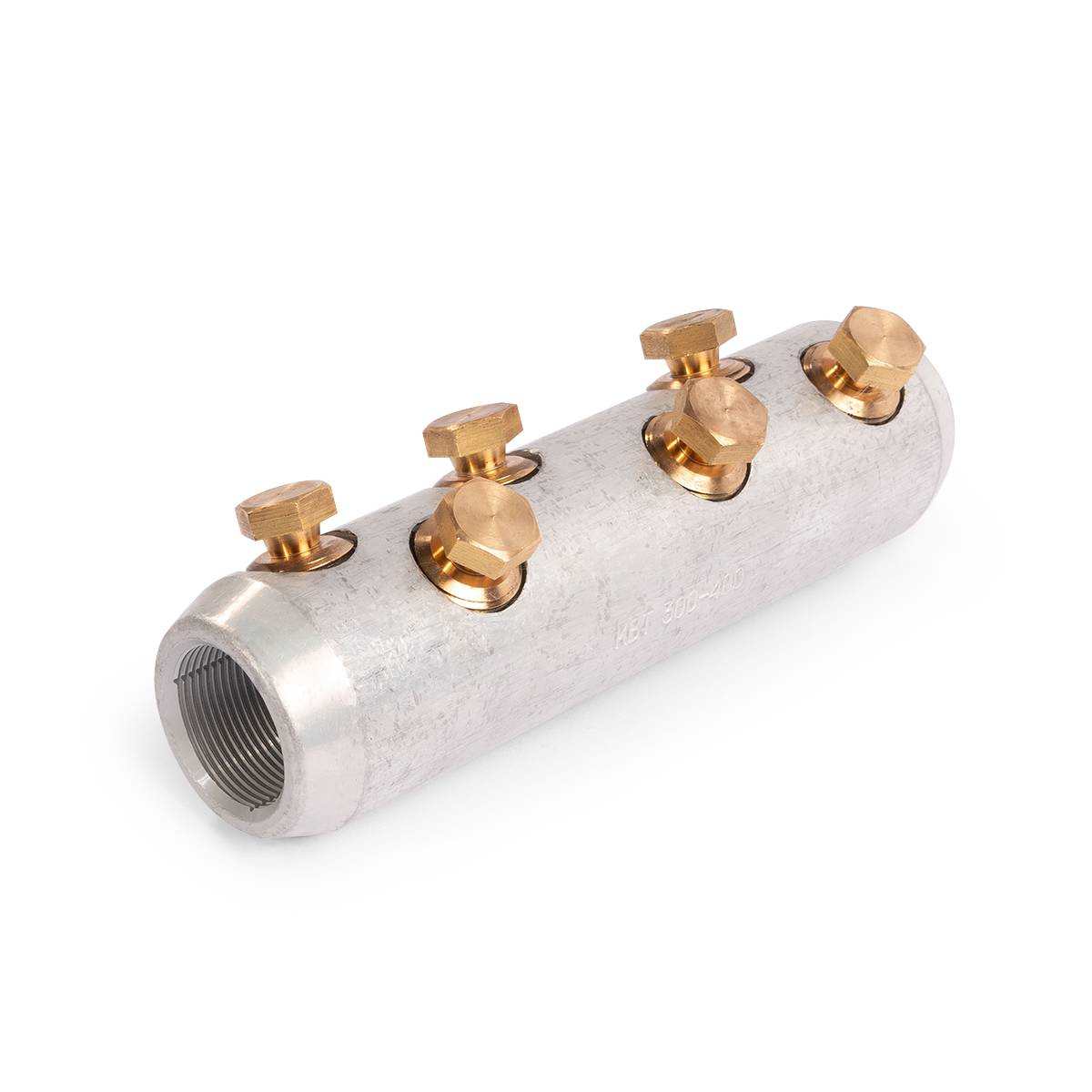

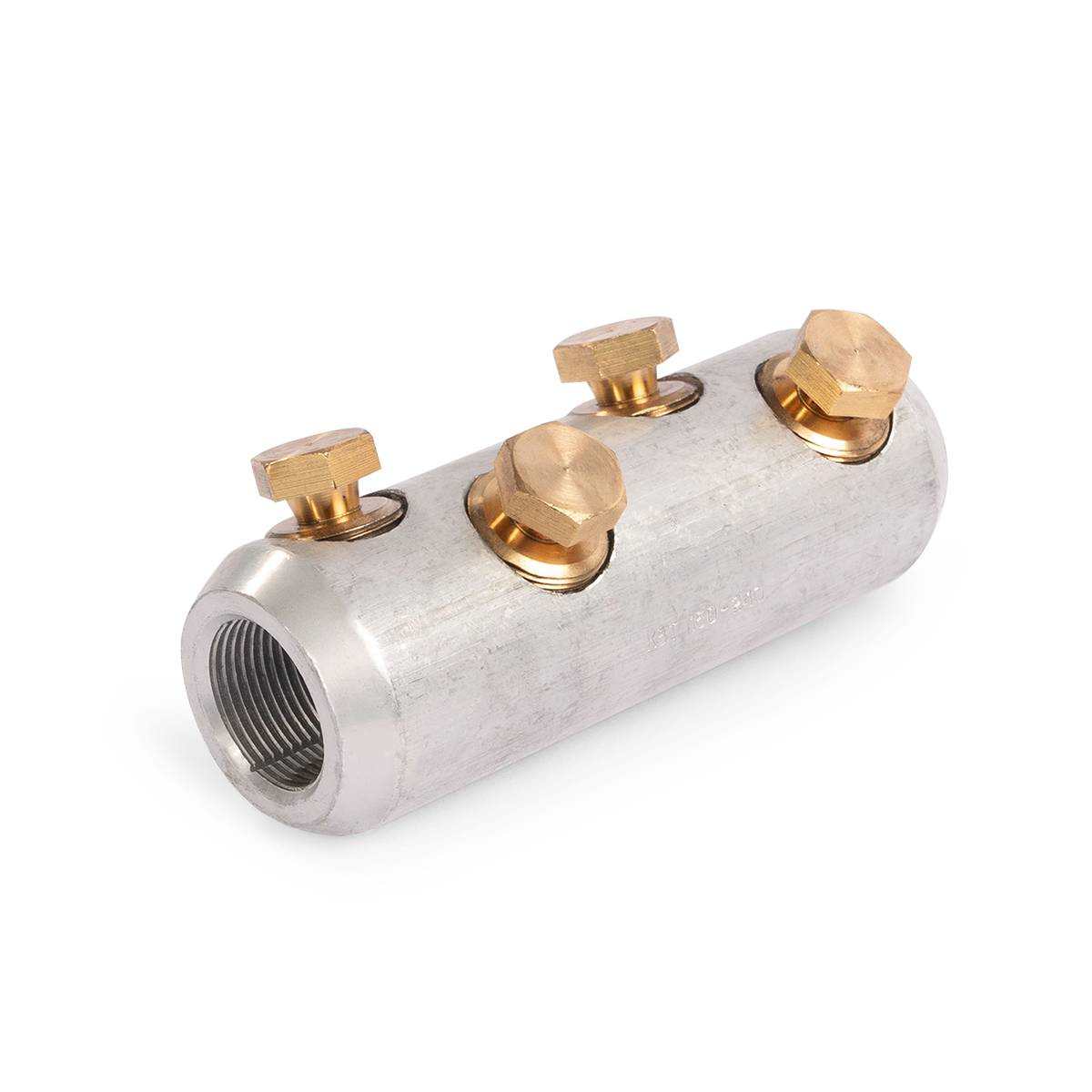

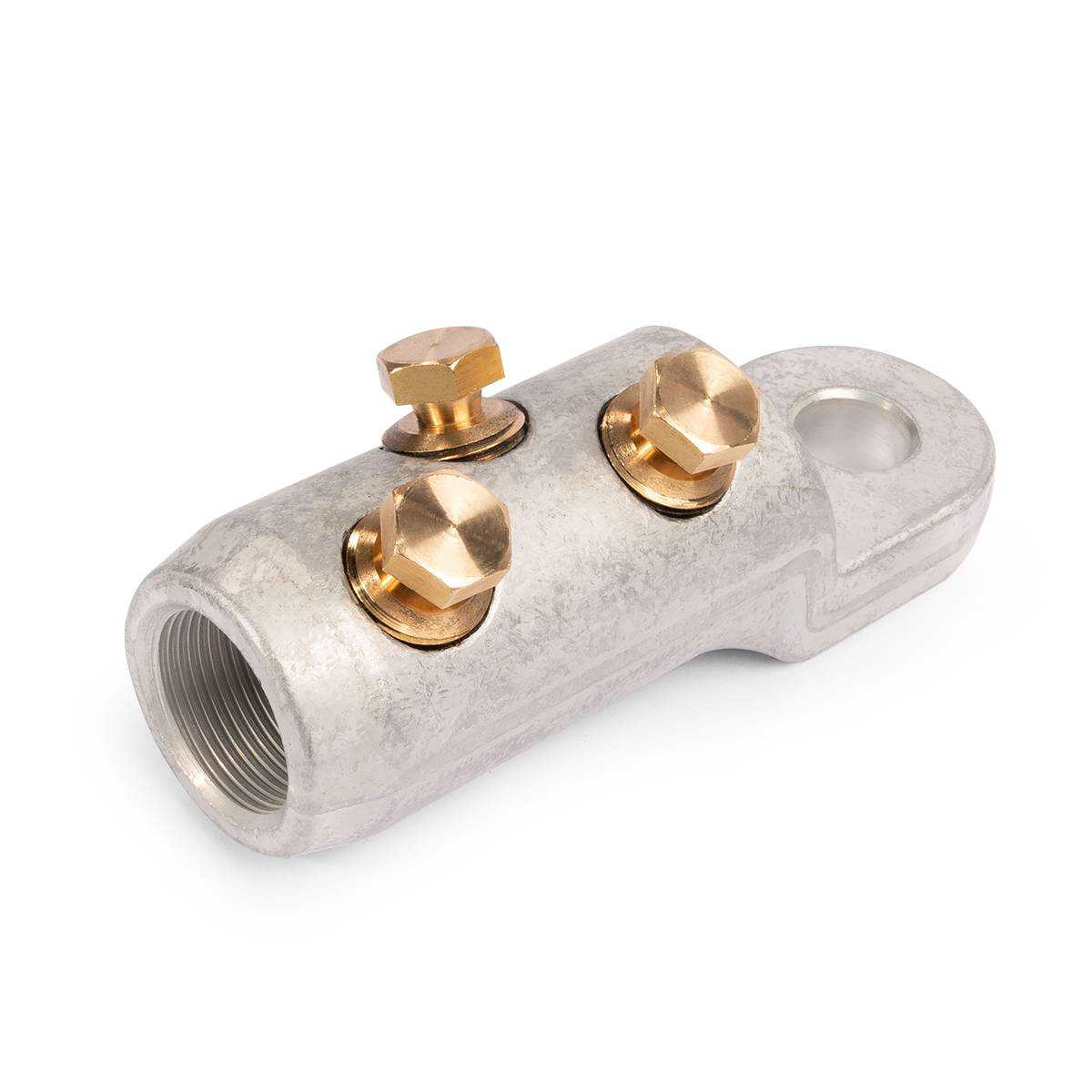

Болтовой наконечник и соединитель оконцовывают или сращивают кабель без опрессовки — жила фиксируется винтами со срывными головками. Подбор идёт по сечению (10–240 или 300–800 мм²), числу болтов и материалу (луженая медь), а также диаметру контактной шпильки.

Такое соединение выполняется без пресса и матриц, что удобно на выезде и при отсутствии инструмента под нужное сечение. Момент затяжки задаётся срывом головки болта по ГОСТ 23469.3.

Срывной болт и универсальность по материалу

Срывная головка отламывается при паспортном моменте — контакт затянут правильно без динамометрического ключа. Внутреннее лужёное покрытие и зубчатая контактная площадка позволяют соединять как медные, так и алюминиевые жилы (Al-Cu).

Болтовые соединители применяют для аварийного и временного монтажа, а также там, где нельзя применять опрессовку. Отдельный плюс — ремонтопригодность: соединение можно разобрать и пересобрать, тогда как опрессованный наконечник снимается только срезанием. Это удобно при реконструкции щитов и перекоммутации силовых линий без замены кабеля.

Типоразмеры по сечению

Монтаж болтового наконечника

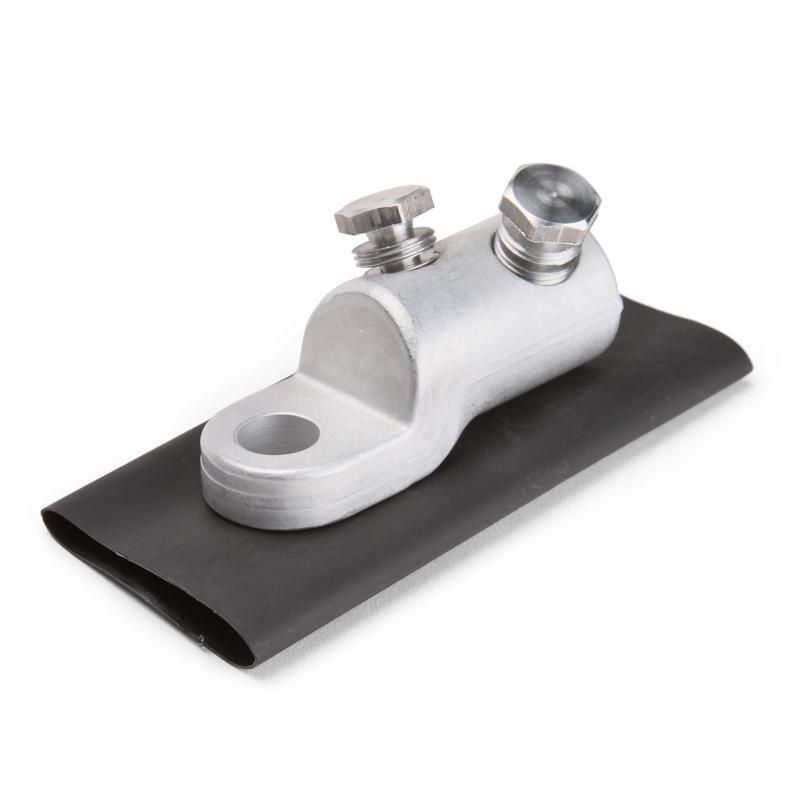

Жилу зачищают, вводят в гнездо и затягивают болты до срыва головок поочерёдно. Изоляцию восстанавливают термоусадкой или изолирующим кожухом из комплекта.

Главная ошибка — недотяг (оставить головку) или монтаж на окисленную алюминиевую жилу без зачистки: то и другое ведёт к нагреву контакта.

Где применяют болтовые соединители

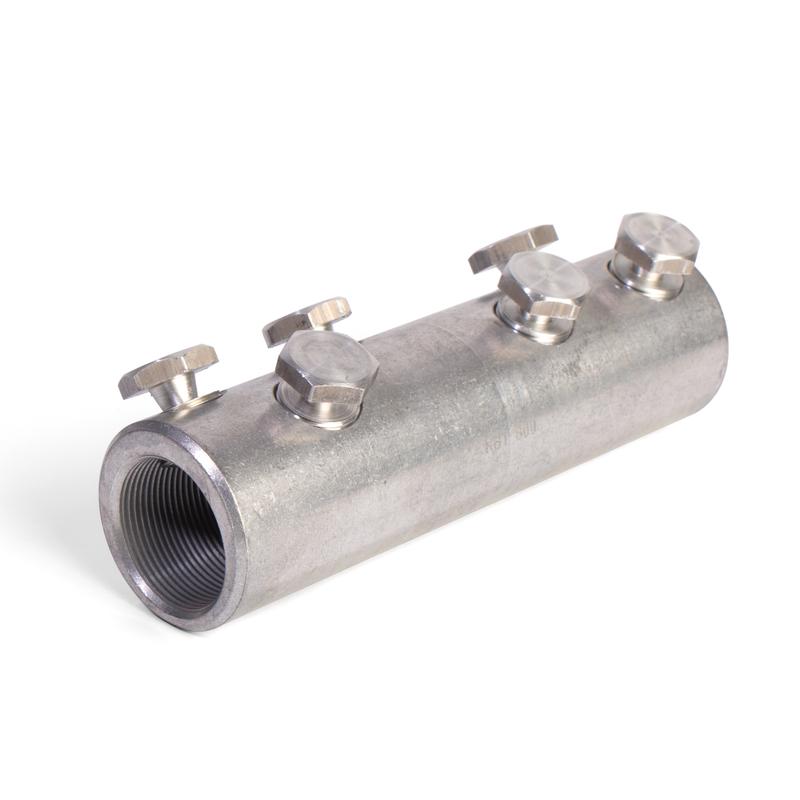

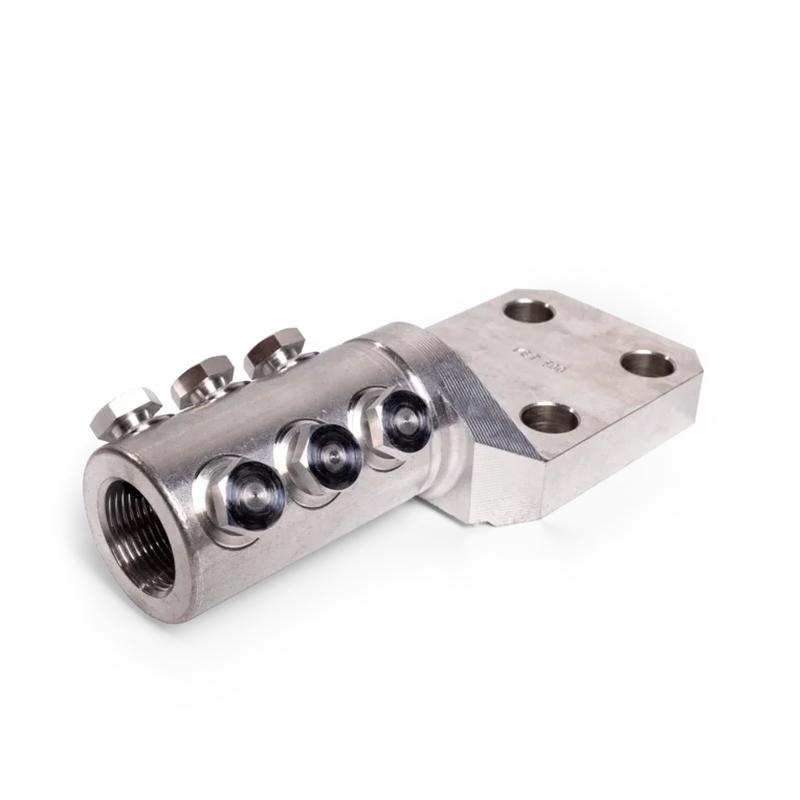

Болтовые наконечники используют на вводах, в щитах, при аварийно-восстановительных работах и на объектах без прессового инструмента. Для сечений 300–800 мм² применяют многоболтовые соединители.

Смотрите также: кабельные наконечники и гильзы и прессы гидравлические.

Частые вопросы

Когда применяют болтовой наконечник вместо опрессовки?

Когда нет пресса или матрицы под нужное сечение, на выезде и при аварийно-восстановительных работах — болтовое соединение монтируется без инструмента.

Можно ли соединять алюминий с медью болтовым соединителем?

Да, лужёное покрытие и зубчатая площадка позволяют соединять Al и Cu; алюминиевую жилу перед монтажом зачищают.

Как понять, что болт затянут правильно?

У болта срывная головка — она отламывается при паспортном моменте затяжки, динамометрический ключ не нужен.

Нужно ли изолировать болтовой наконечник?

Да, изоляцию восстанавливают термоусадкой или изолирующим кожухом из комплекта соединителя.

Как подобрать по сечению?

По сечению жилы (10–800 мм²) и числу болтов; диапазон и число болтов указаны в маркировке.
