LAN-тестеры: что это и как выбрать

LAN-тестер – прибор для проверки структурированных кабельных сетей (витая пара, коаксиал, телефонная линия). Он проверяет разводку жил по схеме T568A/B, находит обрыв, короткое замыкание, перепутанные и «split» пары, а продвинутые модели измеряют длину кабеля и расстояние до повреждения. Базовый инструмент монтажника СКС и слаботочки.

Простые тестеры показывают целостность и порядок жил по индикаторам, цифровые – выводят схему, длину и тип неисправности на дисплей.

Простые и цифровые тестеры

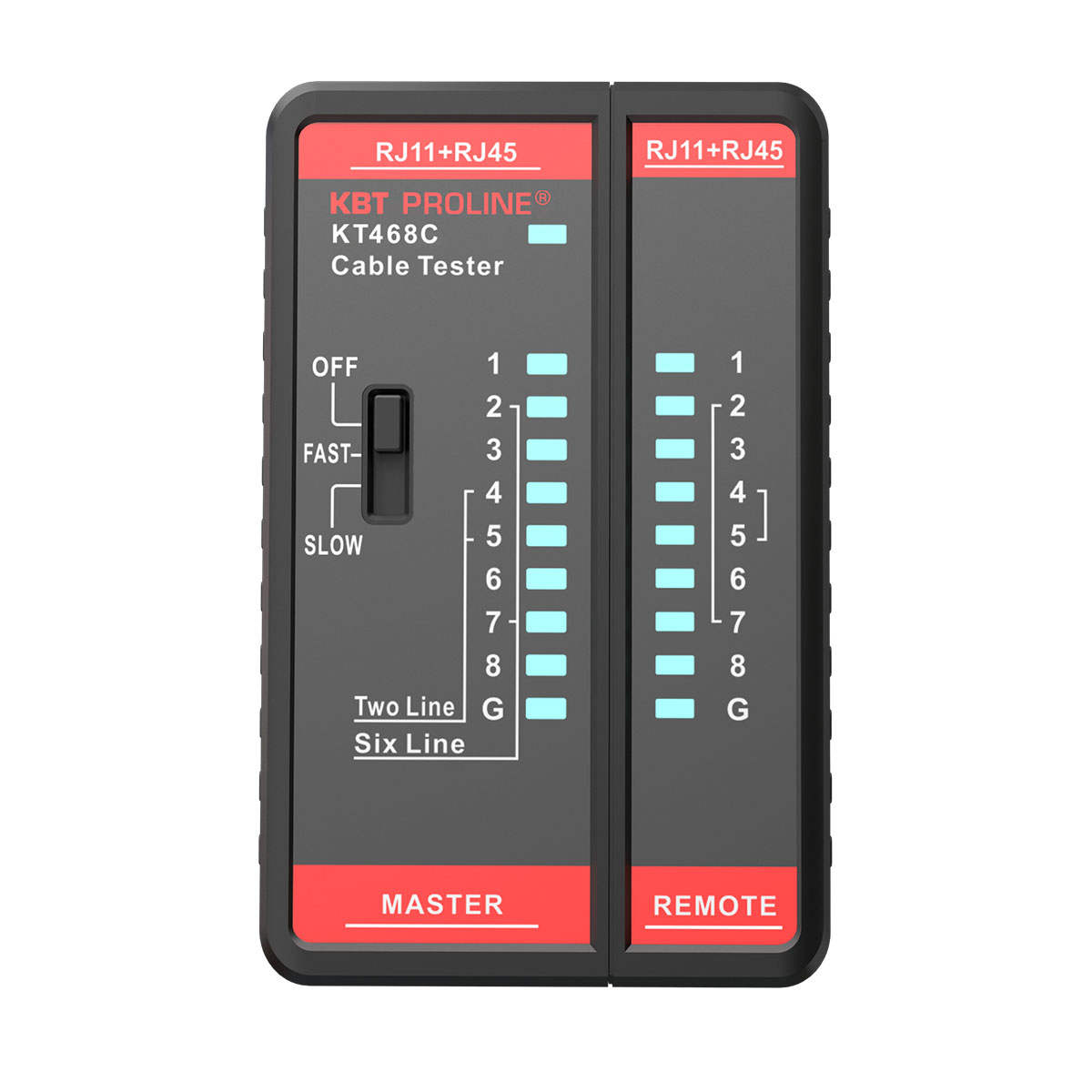

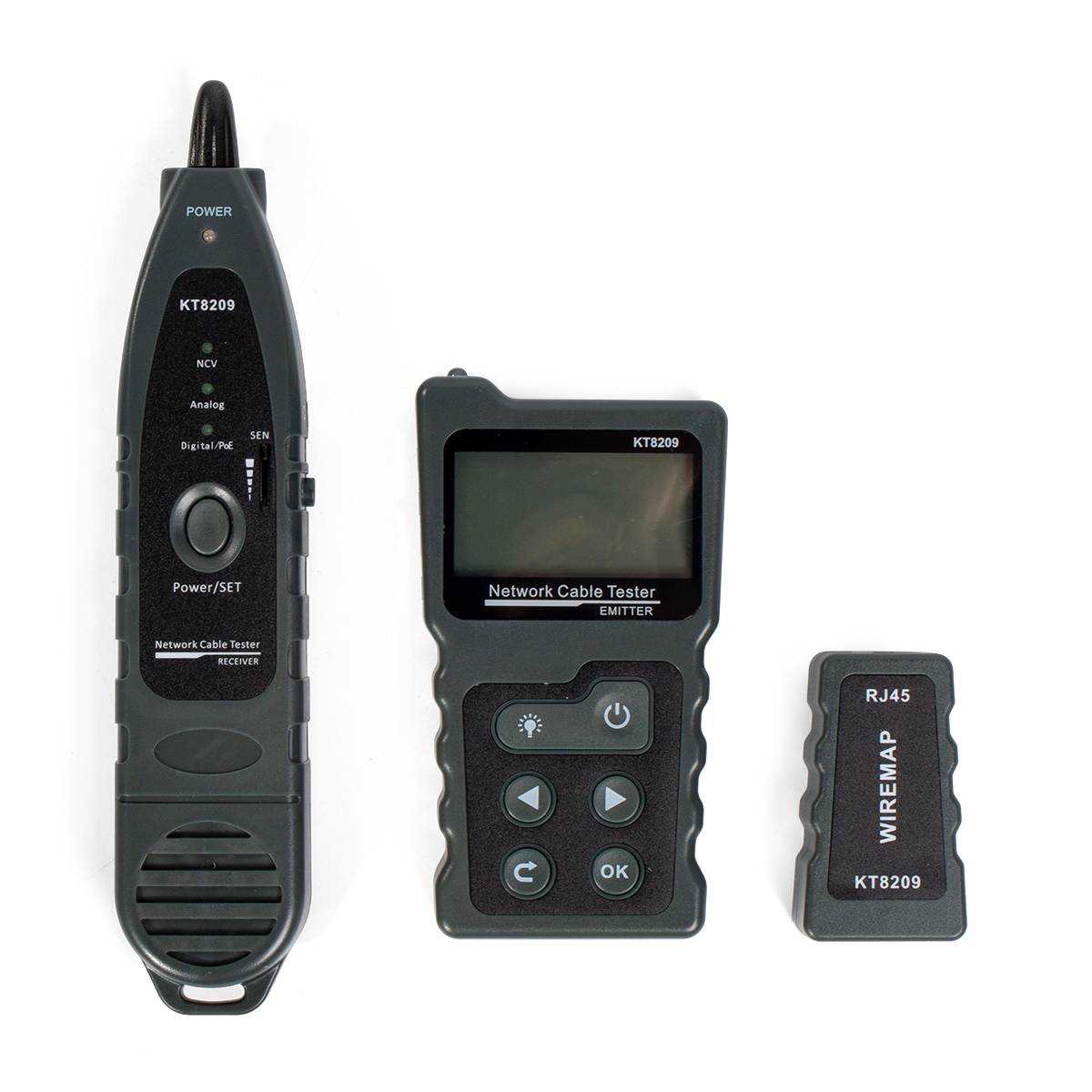

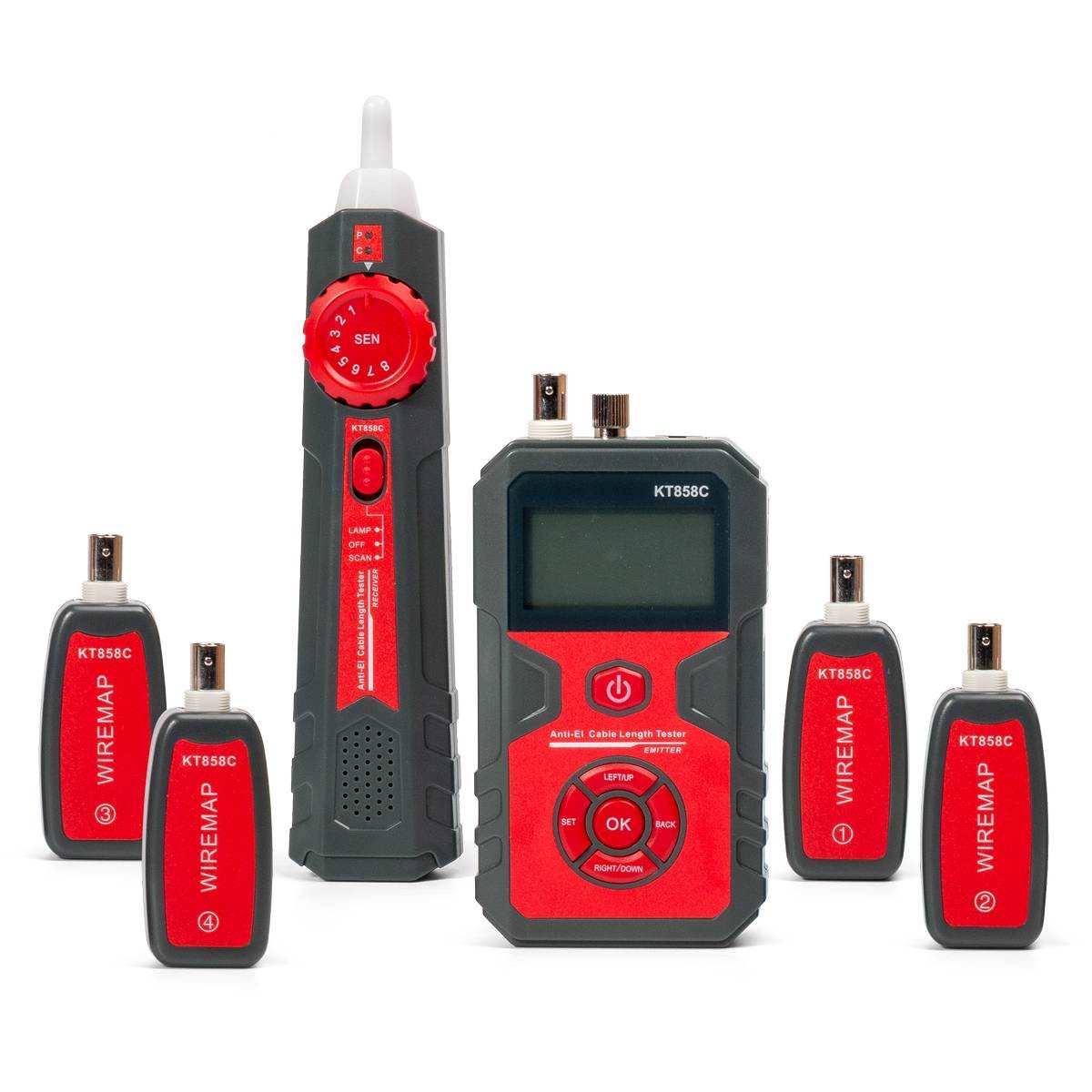

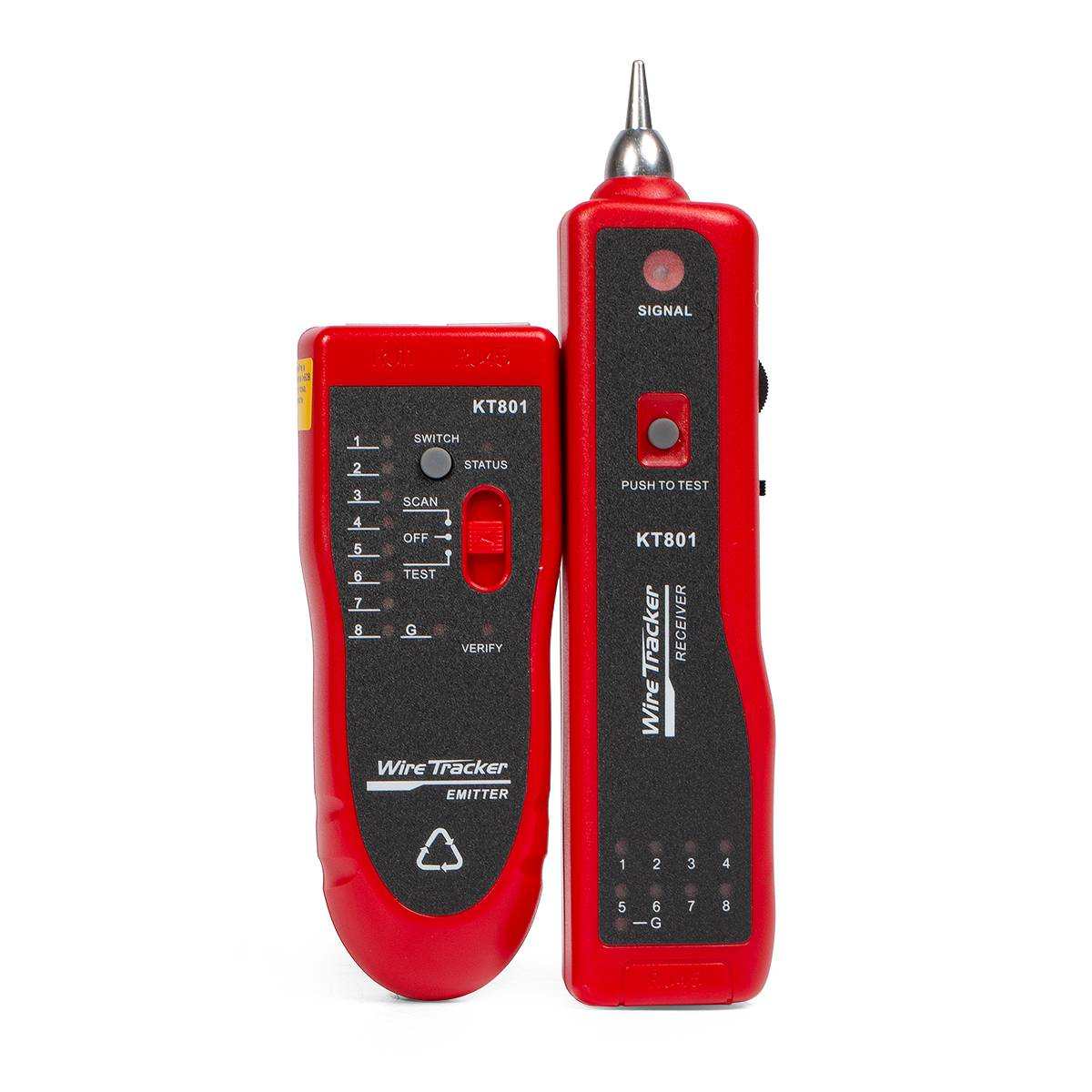

Простой тестер из двух блоков (основной и удалённый) последовательно прозванивает жилы и светодиодами показывает разводку и обрывы. Цифровой измеряет длину кабеля рефлектометрическим методом (TDR), определяет расстояние до обрыва или замыкания и распознаёт split-пары, которые простой тестер не видит.

Для монтажа и приёмки СКС удобнее цифровой тестер с дисплеем – он экономит время на поиске точки повреждения в проложенной линии.

Что проверяет тестер: таблица

Основные функции по типам приборов:

Для монтажа витой пары тестер применяют в паре с обжимным инструментом и стриппером для сетевого кабеля.

Где применяют LAN-тестеры

Тестеры нужны при монтаже и приёмке локальных сетей, поиске неисправностей в кабельных трассах, проверке патч-кордов и розеток RJ45/RJ11, инвентаризации кабельных линий. Проверка после обжима исключает ошибки разводки, из-за которых линия не работает или теряет скорость.

В пару к тестеру идут мультиметры для электрических измерений и диэлектрический инструмент при работах в щитах.

Частые вопросы

Что проверяет LAN-тестер?

Разводку жил витой пары по T568A/B, обрыв, короткое замыкание и перепутанные пары. Цифровые модели дополнительно меряют длину кабеля и расстояние до повреждения.

Чем цифровой тестер лучше простого?

Цифровой определяет длину кабеля методом TDR, расстояние до обрыва и split-пары, которые простой прозвонщик не выявляет, и выводит результат на дисплей.

Что такое split-пара?

Это ошибка разводки, когда жилы собраны в правильные контакты, но перепутаны между парами. Прозвонка целостности её не видит, а цифровой тестер выявляет по перекрёстным наводкам.

Можно ли тестером измерить длину кабеля?

Да, цифровым LAN-тестером с функцией TDR – он оценивает длину линии и расстояние до обрыва по времени отражения сигнала.

Нужен ли тестер после обжима RJ45?

Обязательно: проверка после обжима исключает ошибки разводки, из-за которых линия не поднимается или теряет скорость и стабильность.

Есть ли LAN-тестеры в наличии в Уральске?

Да, простые и цифровые LAN-тестеры есть у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
