Изоляция и защита проводов

Изоляция и защита проводов: что это и как выбрать

Изоляция и защита проводов – это два разных инструмента монтажника: изолента ПВХ восстанавливает диэлектрический слой в месте соединения, а расширяемая оплётка укрывает жгут от истирания, перегиба и механики. Изолента ПВХ Heavy Duty идёт в размере 19 мм × 0,18 мм × 20 м и выпускается в наборе цветов под цветовую маркировку фаз. Оплётка из полиэстера серий XP, XT и XH растягивается по диаметру пучка и надевается на жгут без разборки разъёмов.

Выбор простой: где нужно заизолировать скрутку, клемму или подписать провод цветом – берут изоленту; где нужно собрать несколько проводов в аккуратный жгут и защитить их от протирания о кромку металла – берут оплётку. Для щитов и салонов техники, где важна пожаробезопасность, ставят самозатухающую оплётку XH.

Изолента ПВХ: толщина, ширина, электропрочность

Изолента ПВХ Heavy Duty имеет толщину 0,18 мм и ширину 19 мм при длине рулона 20 м – это плотная лента с усиленным каучуковым клеевым слоем. Диэлектрическая прочность ПВХ-основы порядка 40 кВ/мм, поэтому даже одного-двух слоёв хватает для восстановления изоляции жилы в бытовой и промышленной сети. Лента тянется и облегает провод без складок, держит натяжение и не сползает с торца скрутки.

Рабочая температура ленты – примерно от –10 до +80 °C, клей сохраняет адгезию на морозе и не течёт в тепле. По требованиям к изоляционным ПВХ-лентам (ГОСТ 16214) нормируются толщина, разрывная прочность и электрическая прочность – Heavy Duty под эти параметры и рассчитана.

Оплётка из полиэстера XP, XT, XH и её размеры

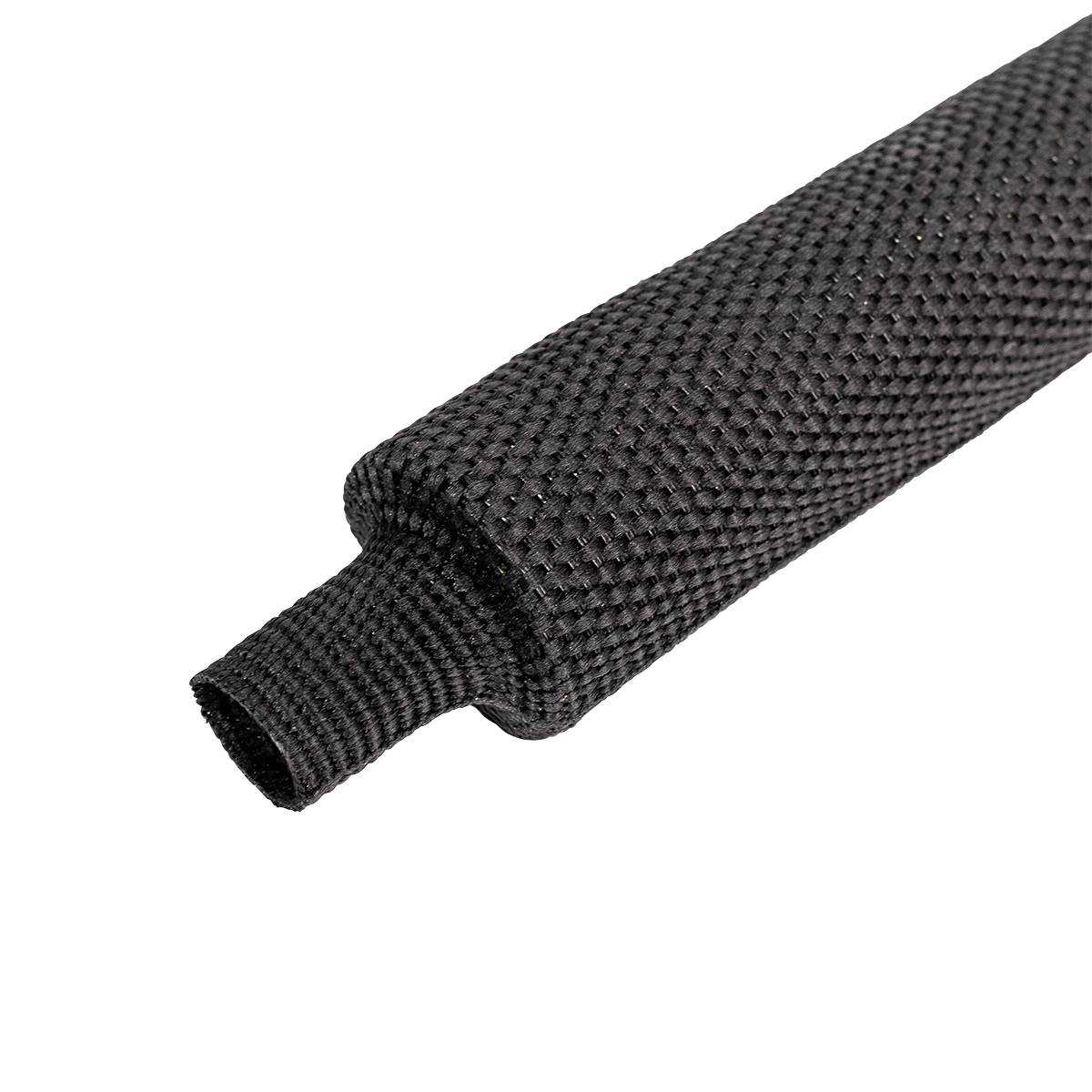

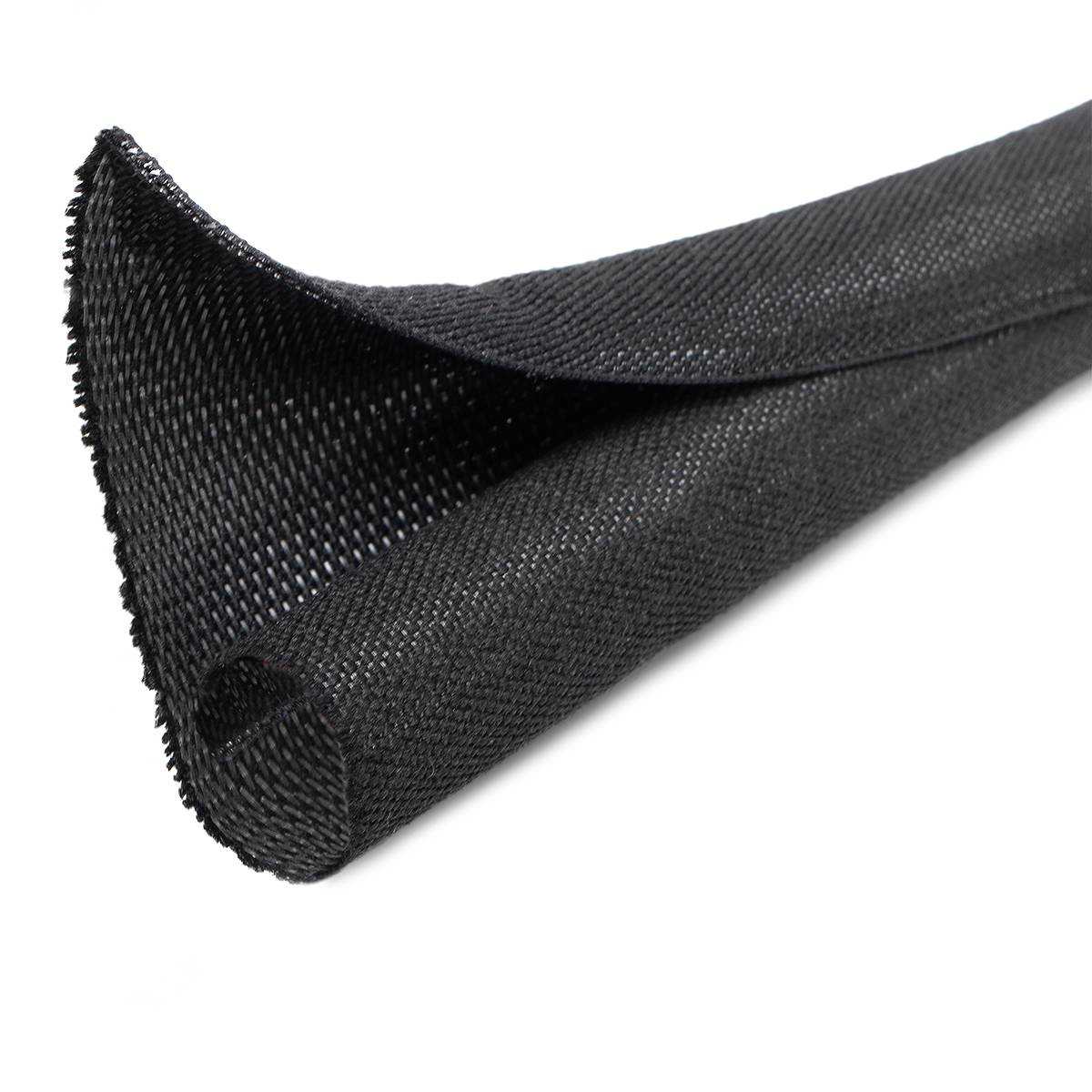

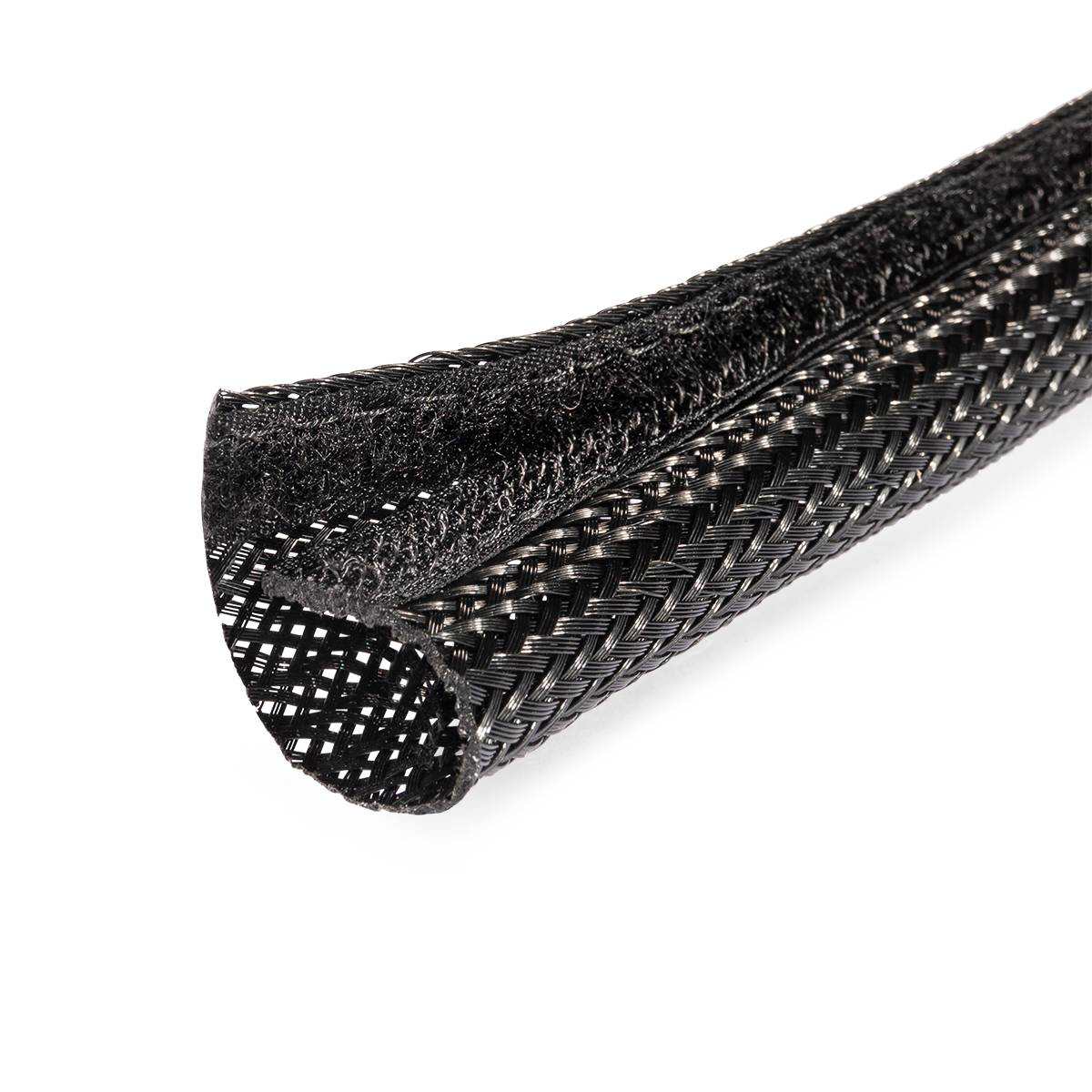

Расширяемая оплётка сплетена из полиэстерового моноволокна и меняет диаметр под толщину жгута: в свободном состоянии она узкая, а при надевании раскрывается до нужного Ø и обхватывает пучок. Серия XP – базовая гибкая защита от истирания, XT – плотное плетение под жёсткую механику и перегиб, XH – самозатухающая версия для электрощитов и транспорта. Рабочий диапазон полиэстера широкий: от –50 до +150 °C.

Цветовая маркировка фаз по ПУЭ

Цвет изоленты – это не эстетика, а требование ПУЭ (п. 1.1.29–1.1.30) к обозначению проводников. Фазы L1, L2, L3 маркируют жёлтым, зелёным и красным; рабочий ноль N – голубым, защитный PE – жёлто-зелёным. Набор изоленты Heavy Duty в 6–7 цветах закрывает всю палитру, поэтому монтажник подписывает жилы прямо на объекте, а при обслуживании щита фазировка читается без прозвонки.

Цветной оборот делают и на оплётке: разные серии или полосы помогают быстро отличить силовые жгуты от сигнальных.

Где применяют изоляцию и защиту проводов

Изоленту ПВХ и полиэстеровую оплётку применяют в электрощитах, распределительных коробках, станках, автотранспорте и бытовой проводке – везде, где провод нужно заизолировать, промаркировать или собрать в защищённый жгут. Оплётка XH особенно востребована в закрытых шкафах и кабинах, где важна самозатухающая защита. В одном узле изоляция и защита часто работают в связке с другими расходниками: концы жил закрывают термоусадочные трубки, а собранный оплёткой жгут фиксируют по трассе через нейлоновые стяжки.

Частые вопросы

Какая толщина и ширина у изоленты Heavy Duty?

Изолента ПВХ Heavy Duty выпускается в размере 19 мм ширины и 0,18 мм толщины, длина рулона – 20 м.

Какие цвета изоленты нужны для маркировки фаз по ПУЭ?

По ПУЭ фазы L1/L2/L3 – жёлтый, зелёный, красный; ноль N – голубой, защитный PE – жёлто-зелёный.

Чем оплётка XH отличается от XP и XT?

XH – самозатухающая полиэстеровая оплётка для щитов и транспорта; XP – базовая защита от истирания, XT – плотное плетение под перегиб и механику.

На какой диаметр жгута рассчитана расширяемая оплётка?

Оплётка растягивается по диаметру пучка: серии XP, XT и XH перекрывают диапазон примерно Ø 4–50 мм в зависимости от типа.

Какую температуру выдерживают изолента и оплётка?

Изолента ПВХ работает в диапазоне около –10…+80 °C, полиэстеровая оплётка – от –50 до +150 °C.

Есть ли изолента и оплётка в наличии в Уральске?

Да, Техэлектро держит изоленту ПВХ Heavy Duty и оплётку из полиэстера XP, XT, XH на складе в Уральске с доставкой по Казахстану.
