Прокалывающий зажим: что это и как выбрать

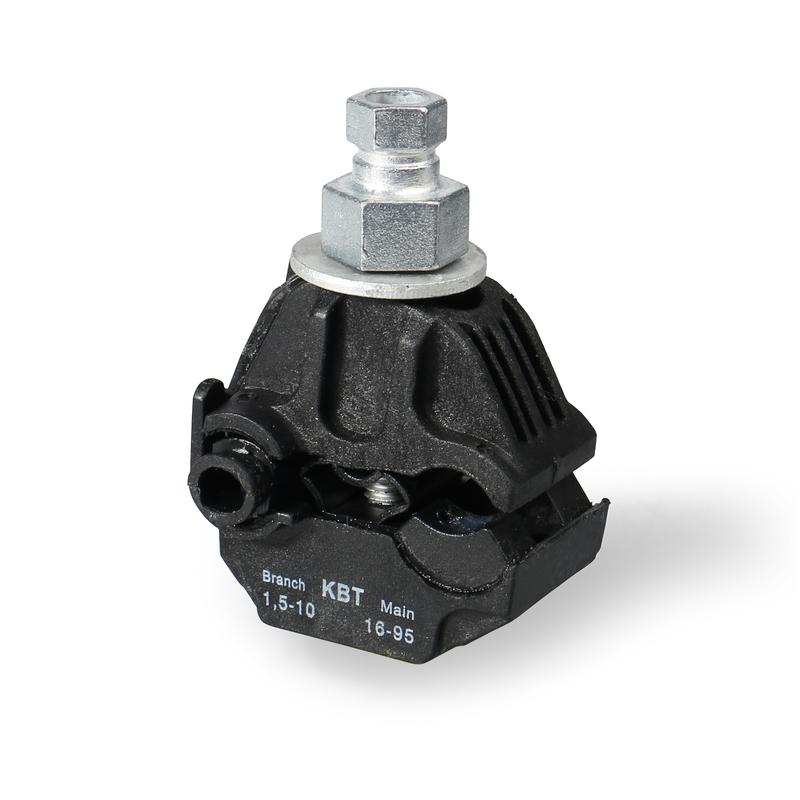

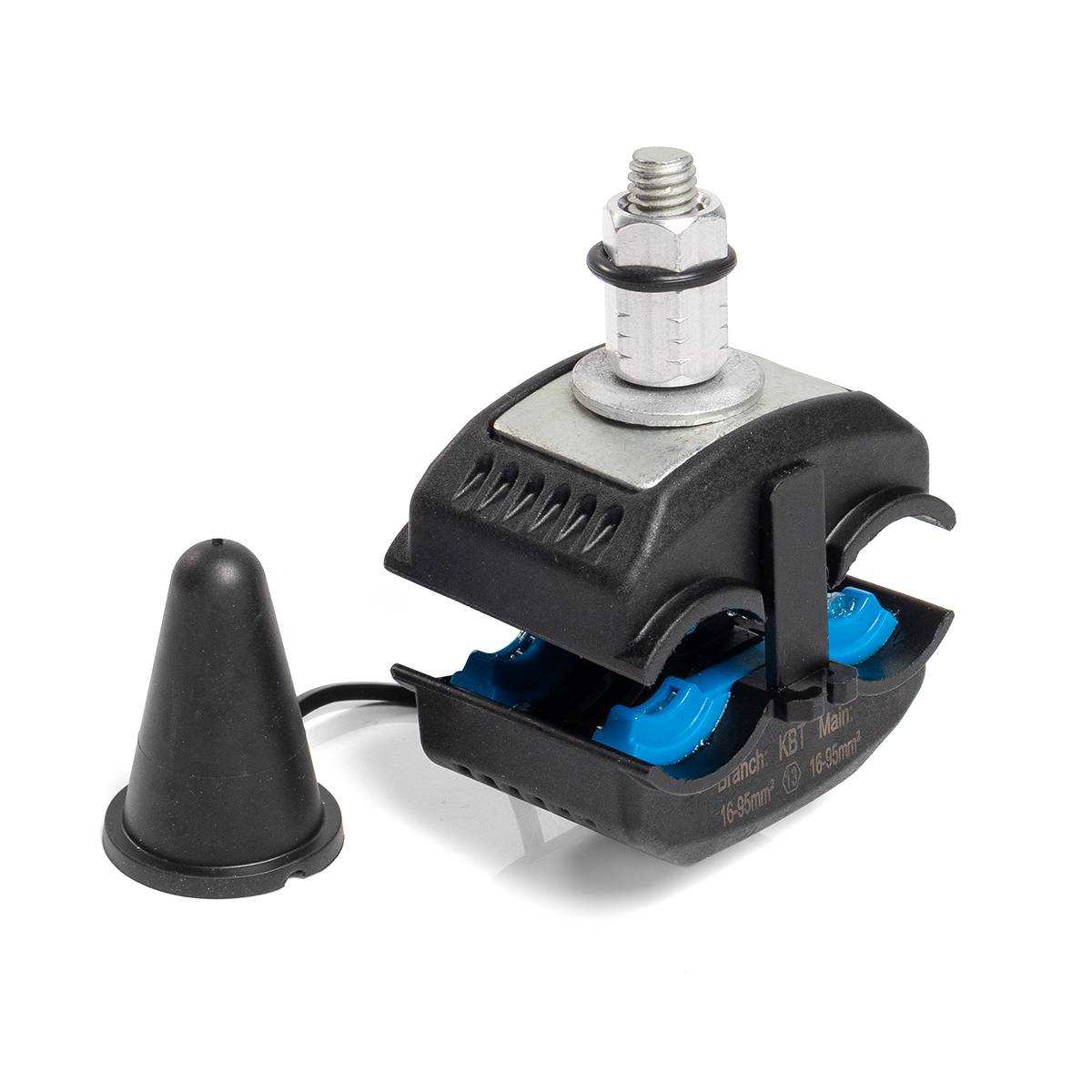

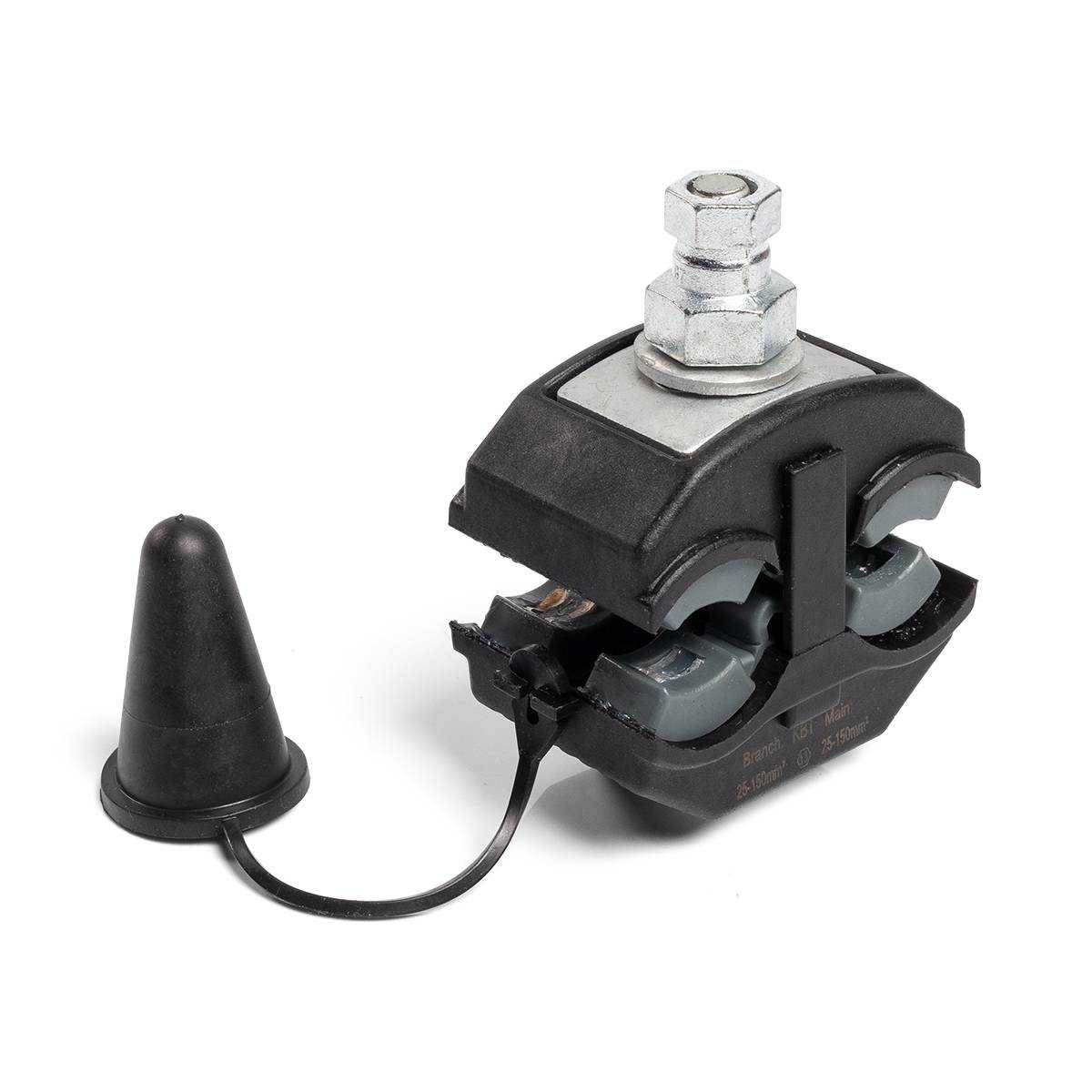

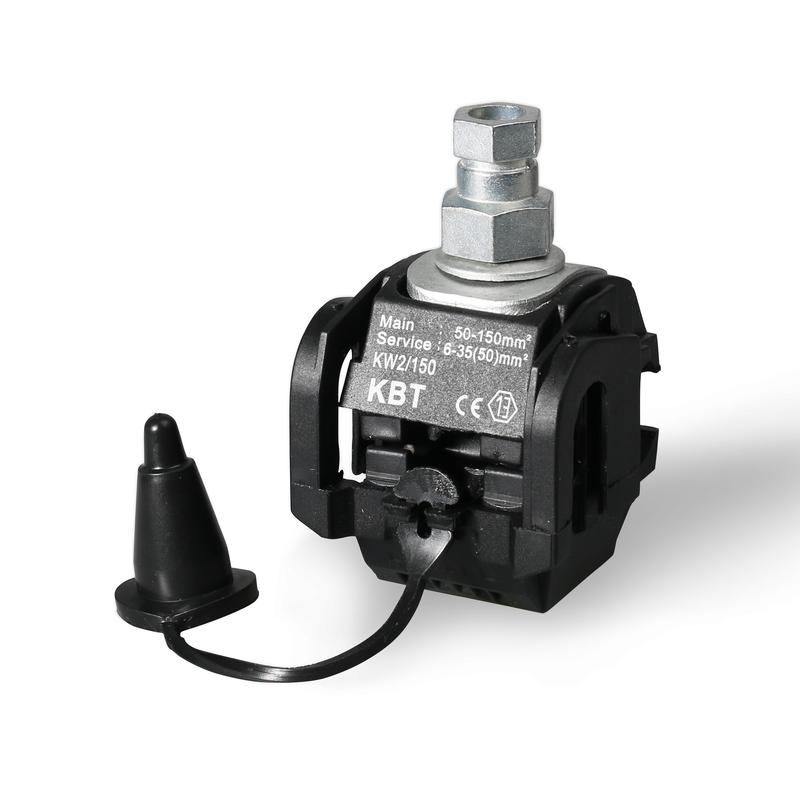

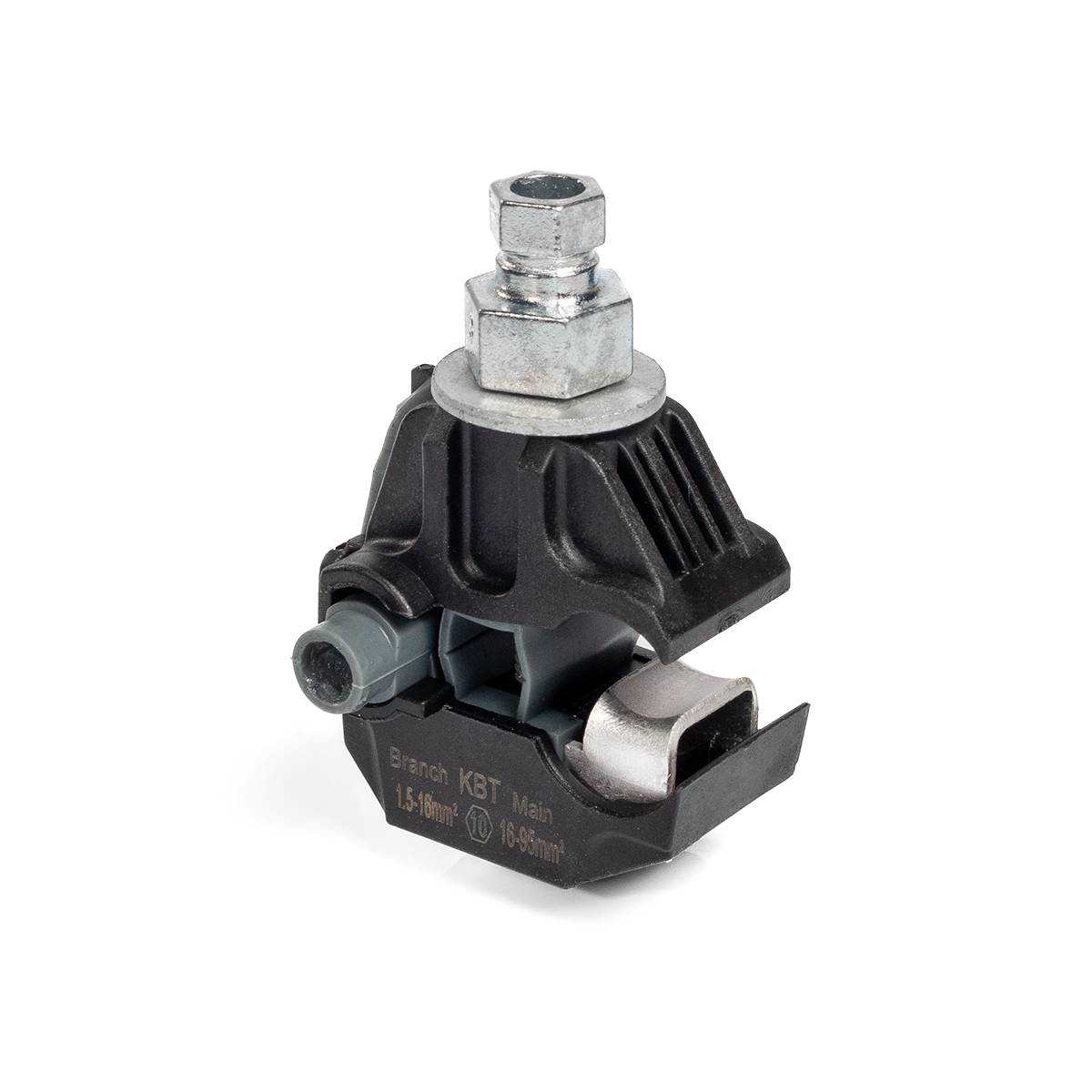

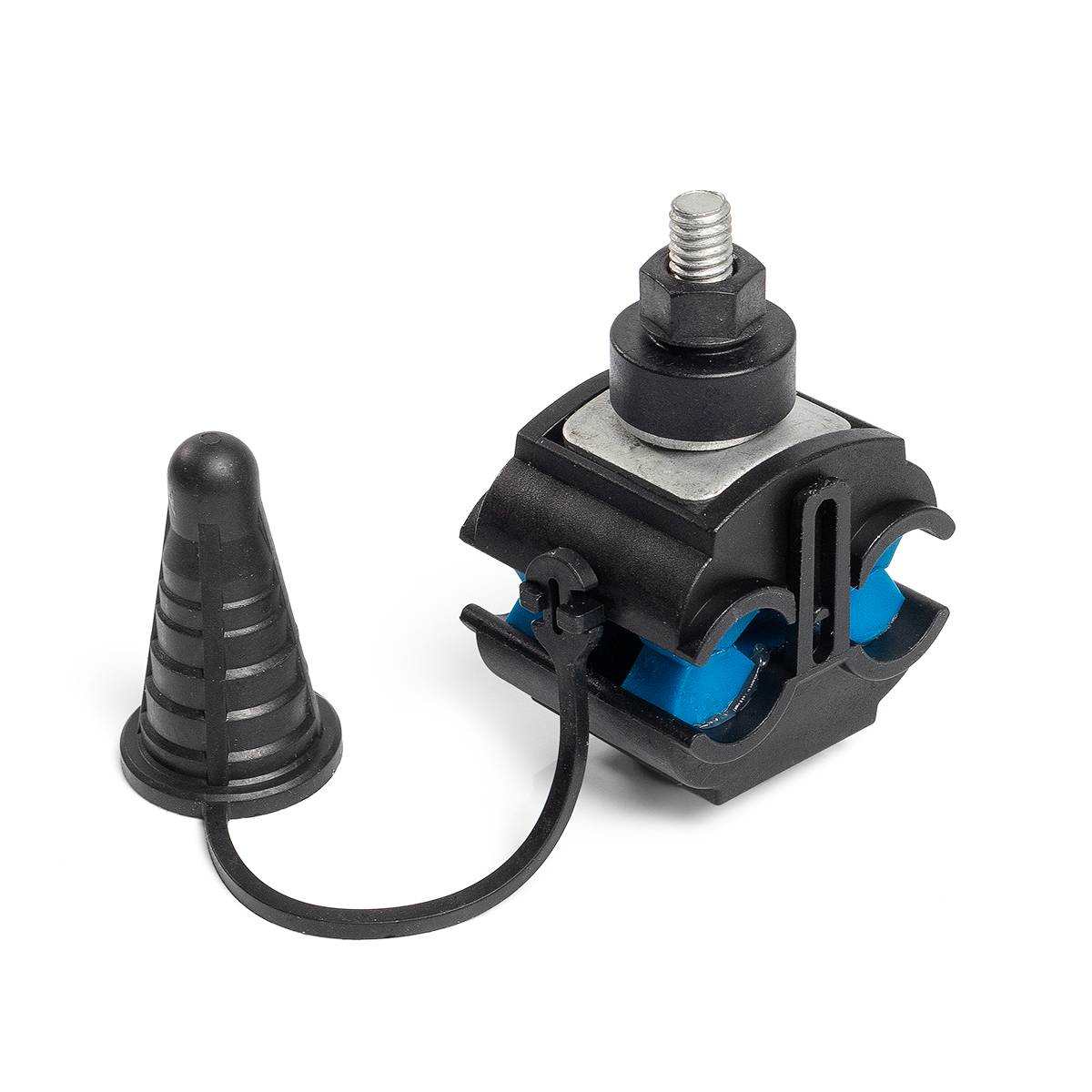

Прокалывающий (ответвительный) зажим соединяет ответвление с магистралью СИП или кабеля без снятия изоляции — контактные зубья прокалывают оболочку и врезаются в жилу. Подбор идёт по сечению магистрали и ответвления (например 16–95 / 1,5–10 мм²) и по типу линии (СИП, изолированный провод).

Зажим герметичен, имеет срывную головку с калиброванным моментом и рассчитан на монтаж под напряжением до 1 кВ по ГОСТ Р и ПУЭ гл. 2.4 (ВЛИ).

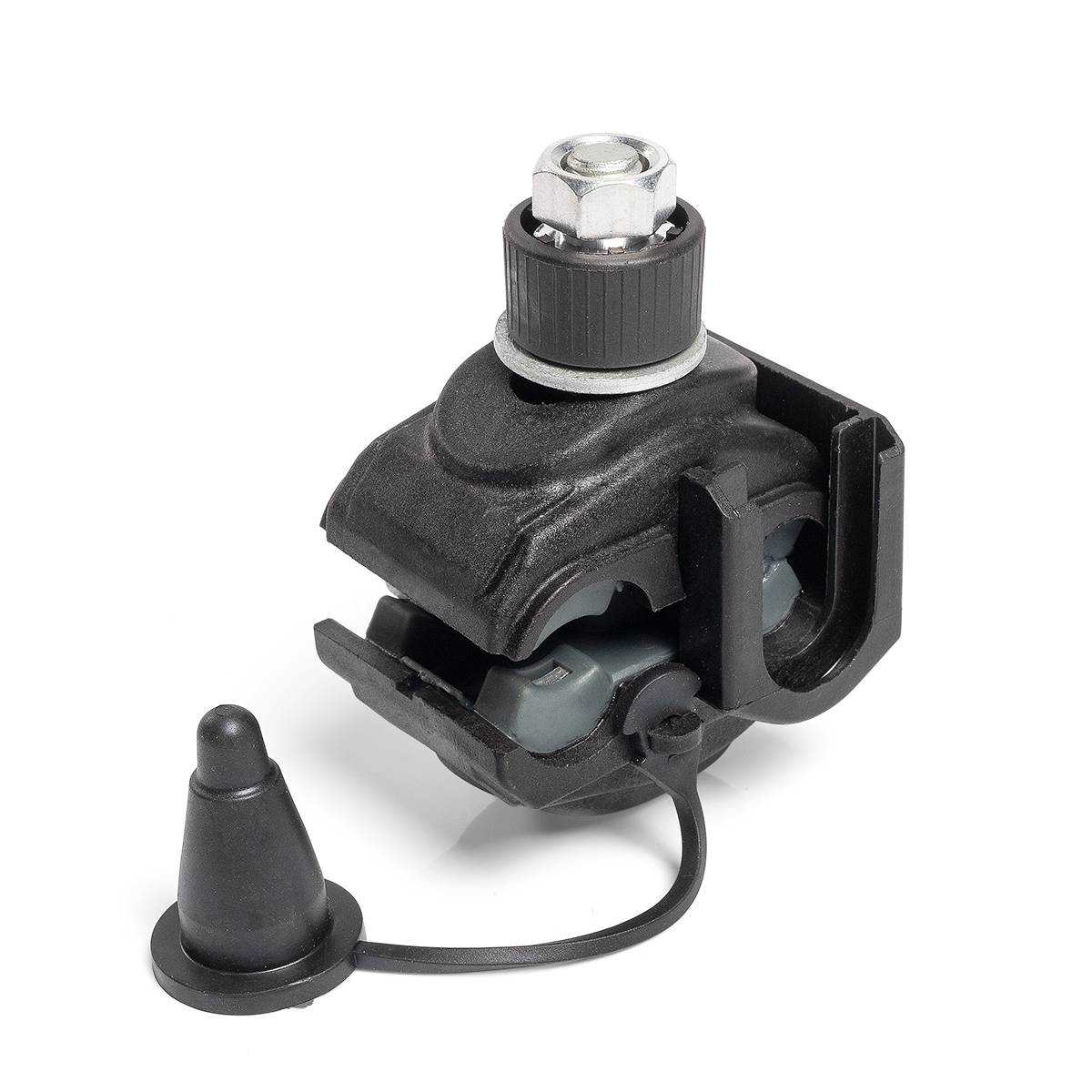

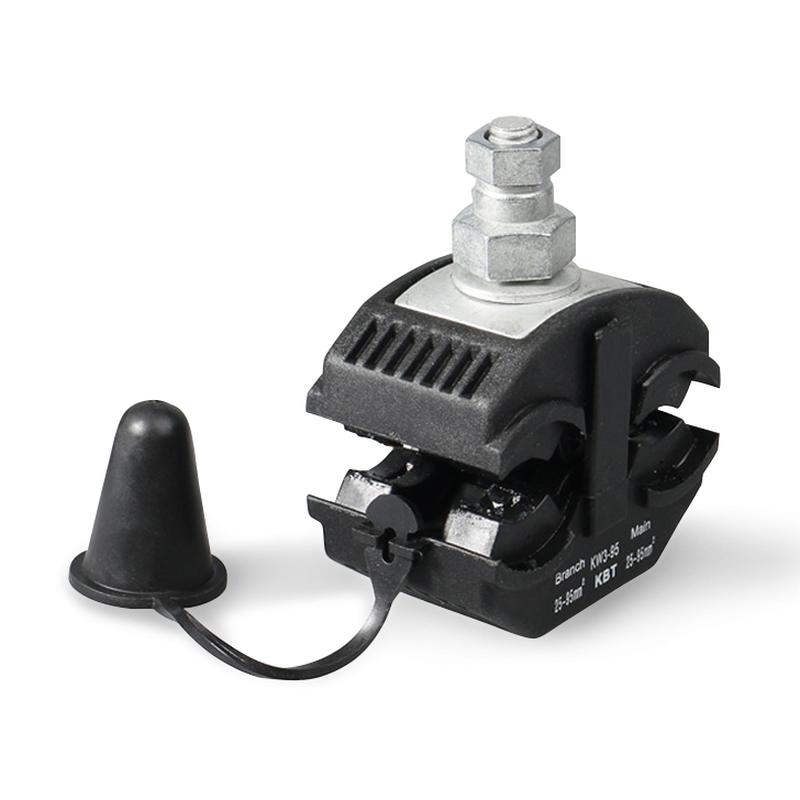

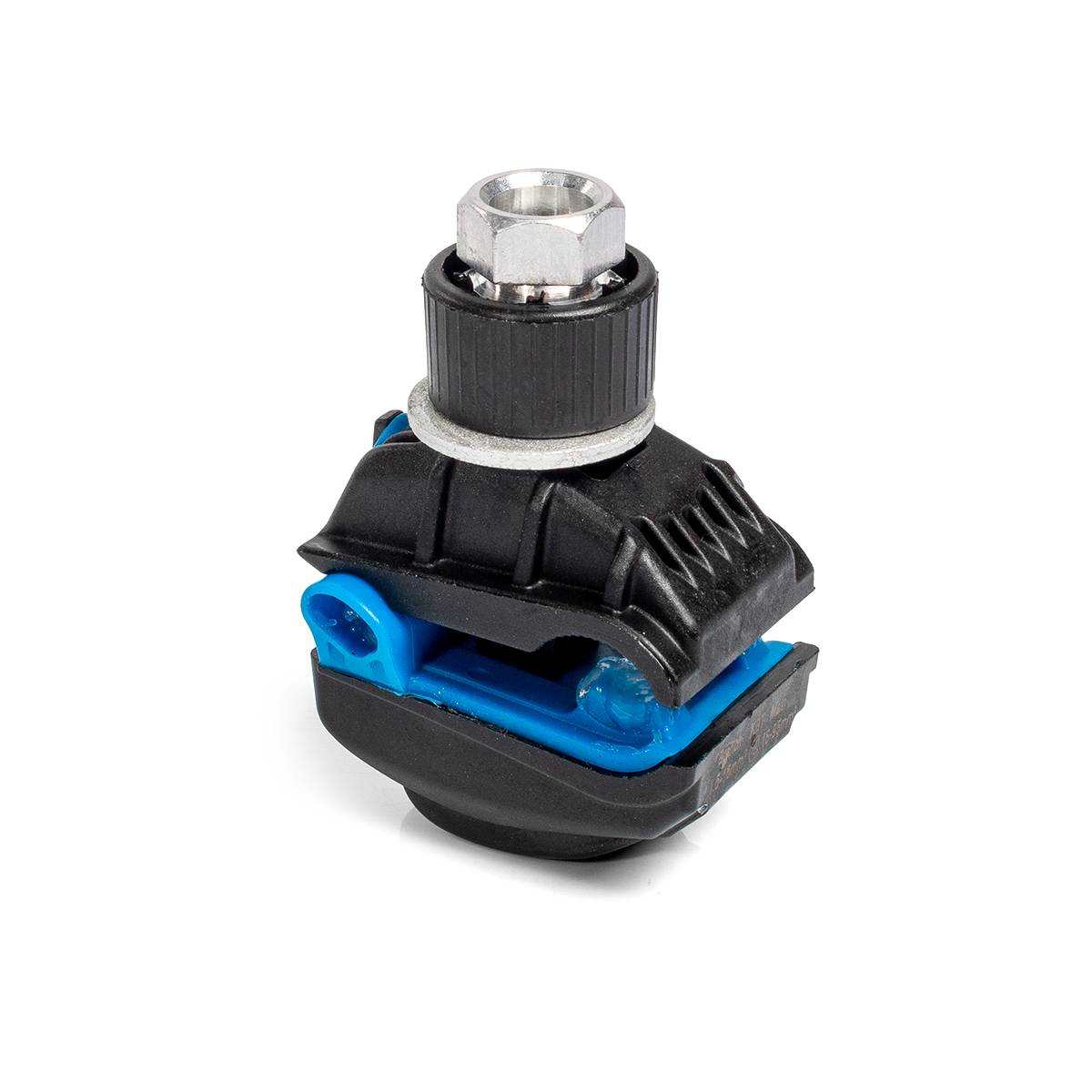

Герметичность и срывная головка

Влагозащищённый корпус и смазка контактной зоны исключают окисление в месте прокола — соединение служит весь срок ВЛИ. Срывная головка отламывается при достижении паспортного момента затяжки, что гарантирует правильный контакт без динамометрического ключа.

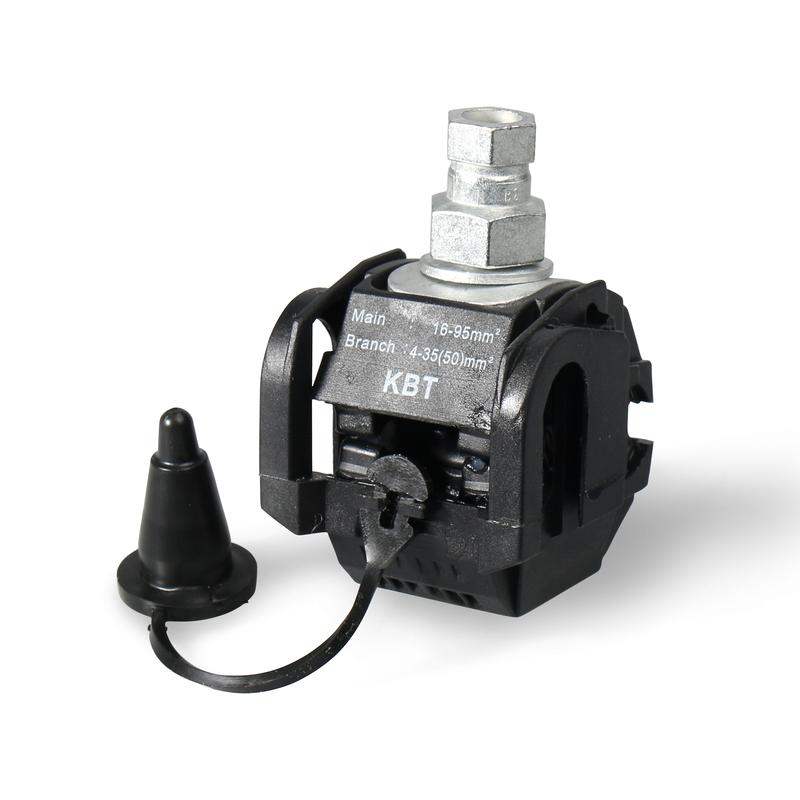

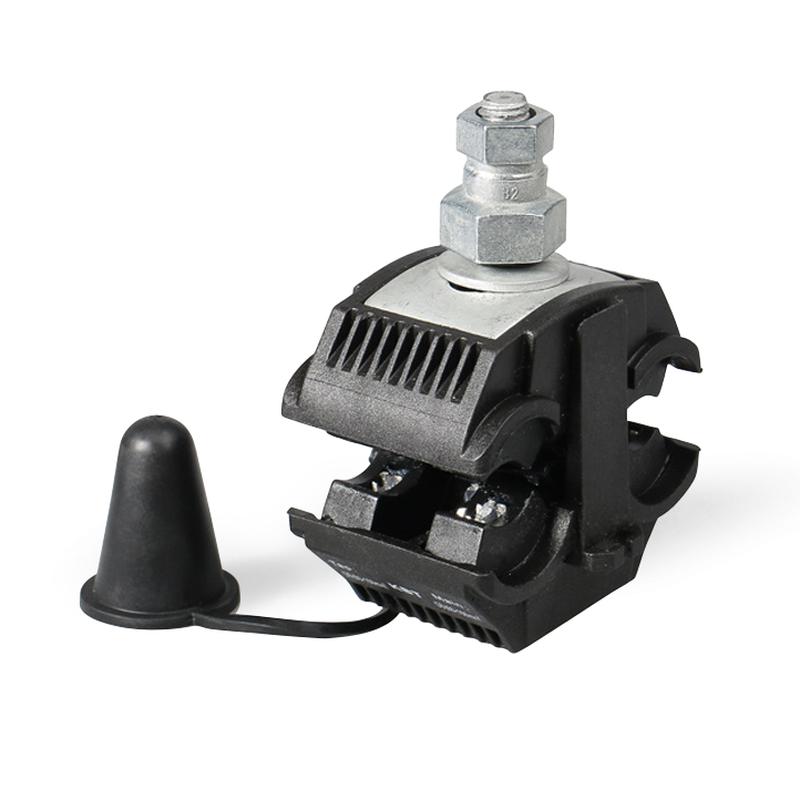

Для ответвлений на вводах в дом применяют зажимы «магистраль-ответвление», для соединения абонентских линий — компактные ответвительные.

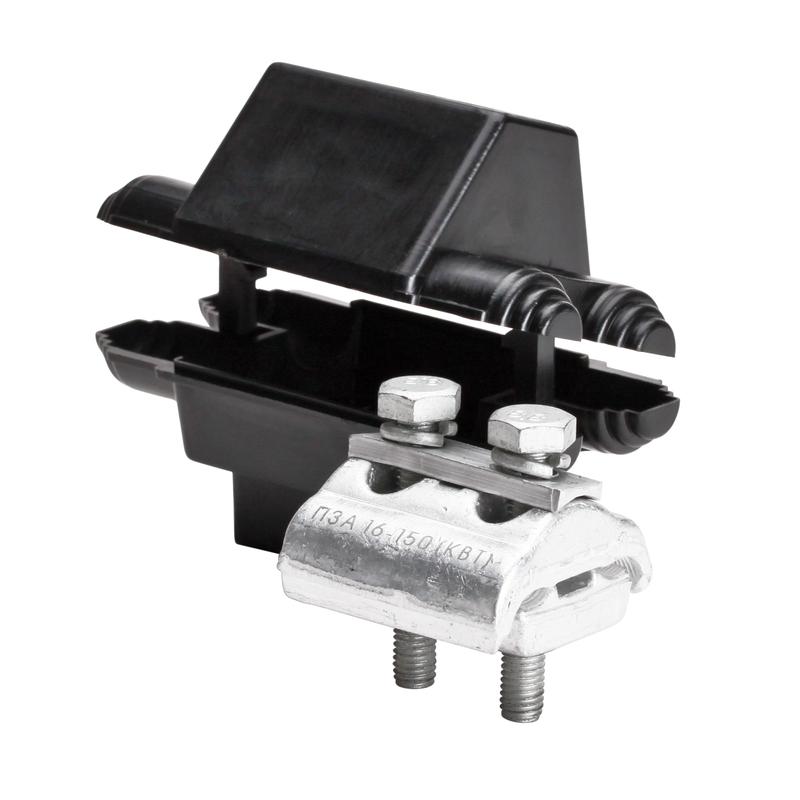

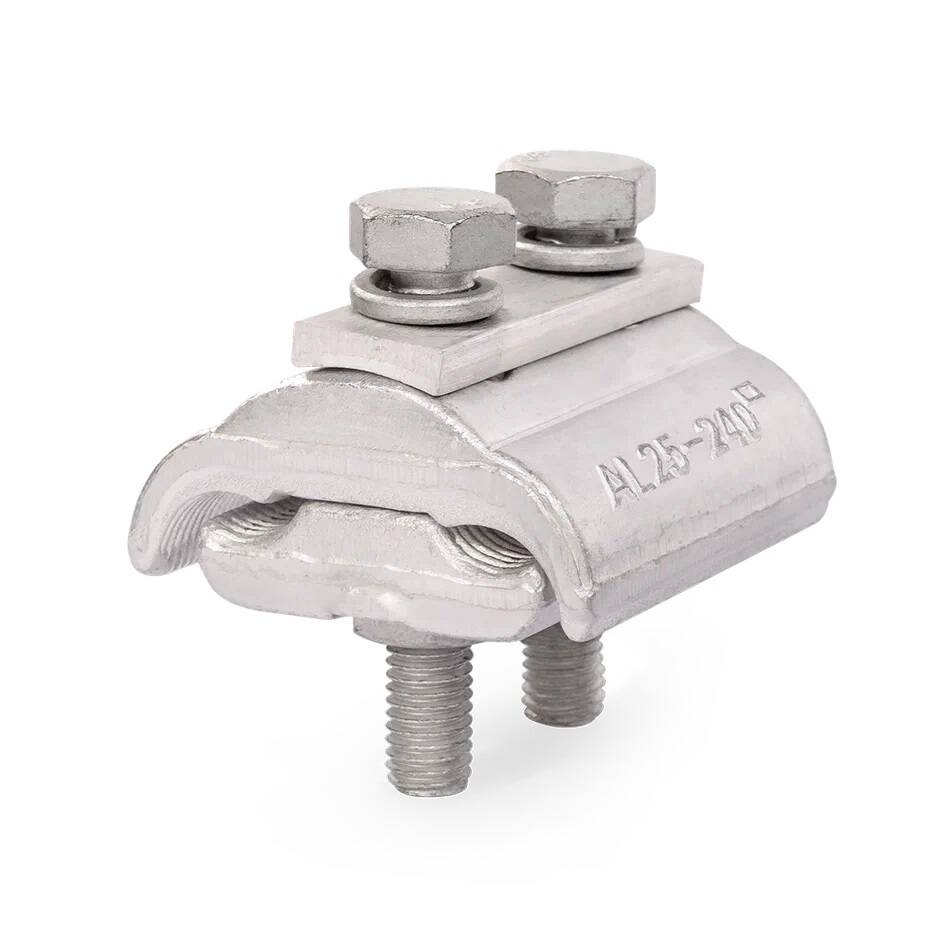

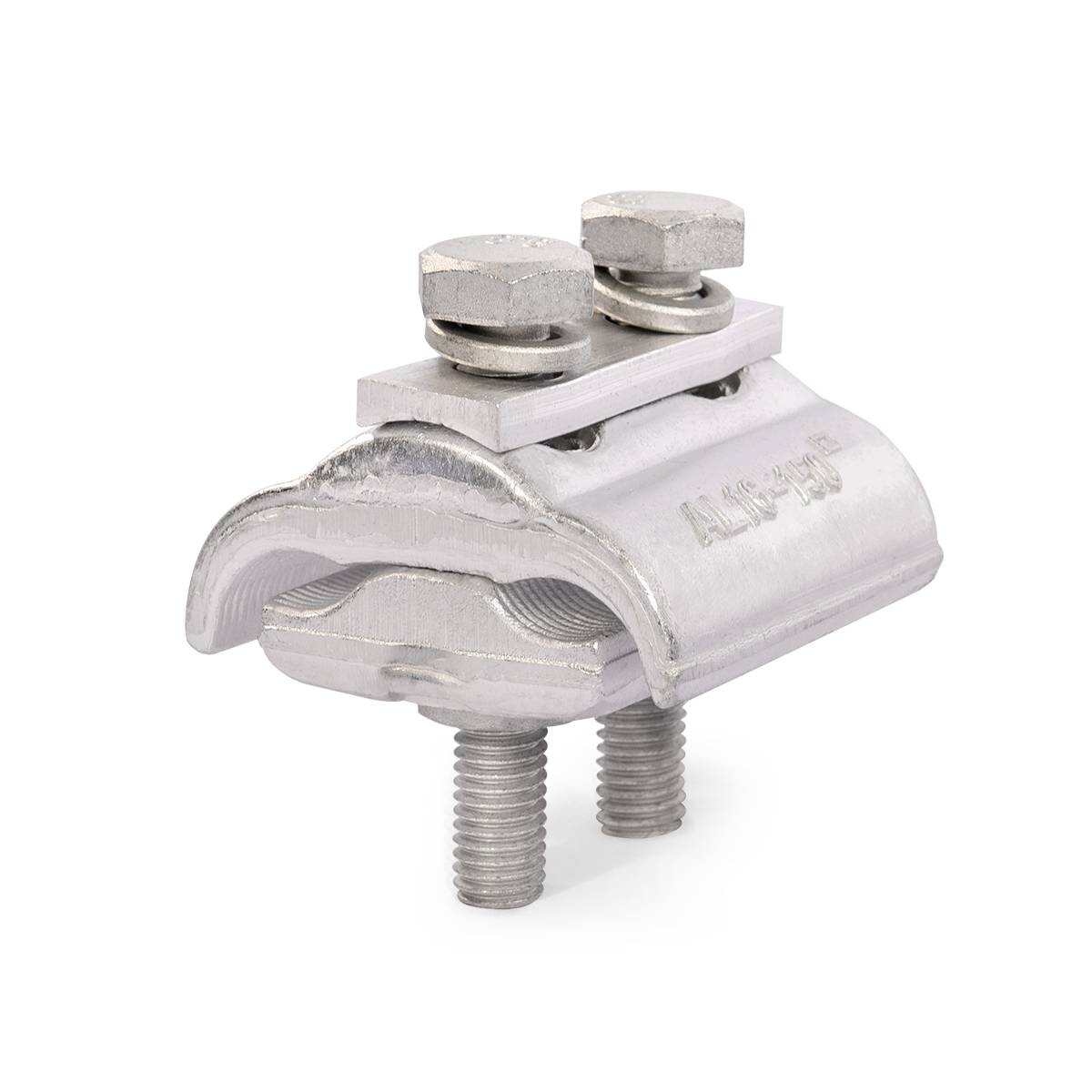

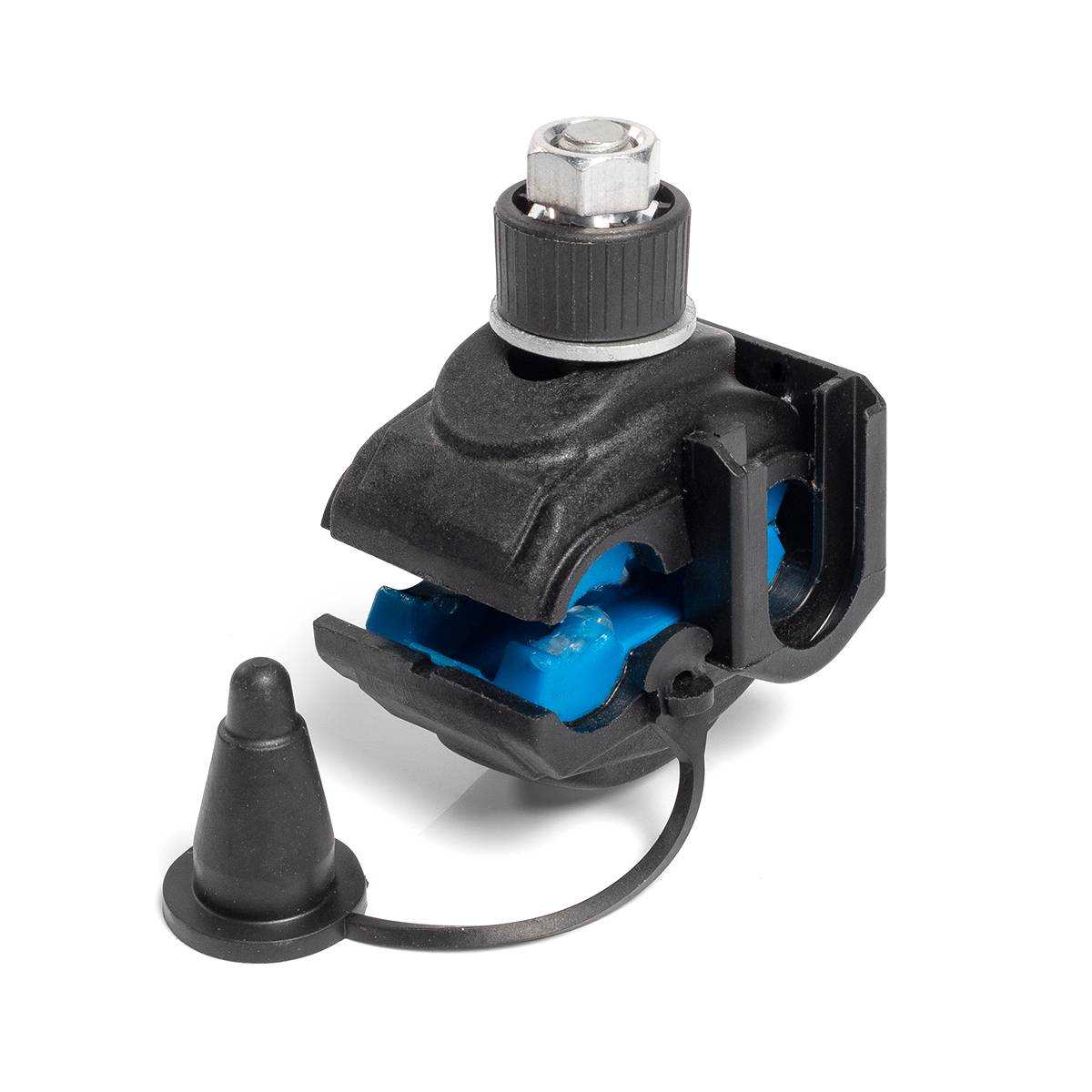

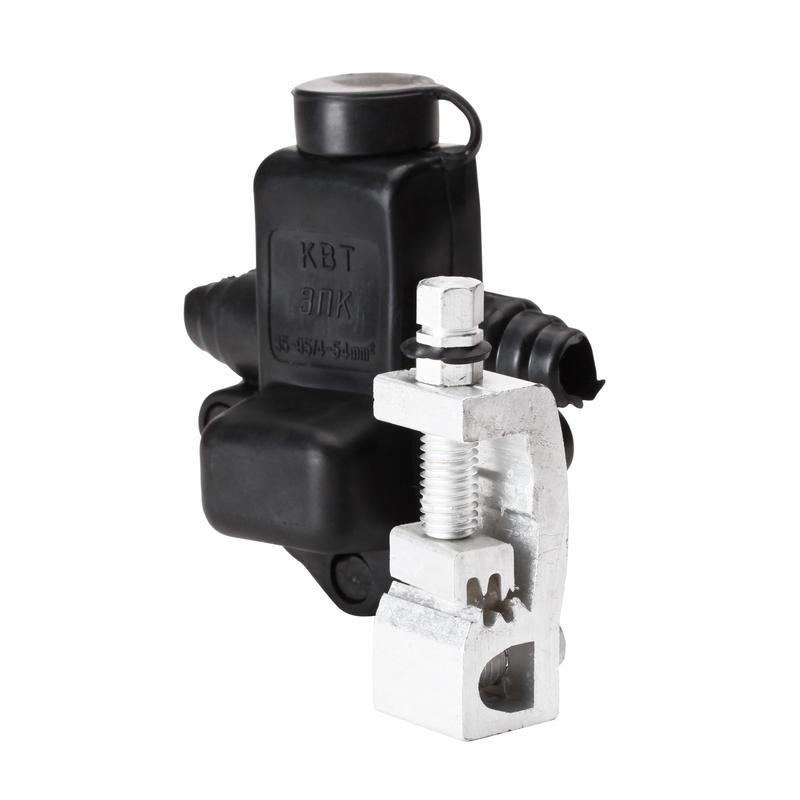

Типы по сечению магистрали

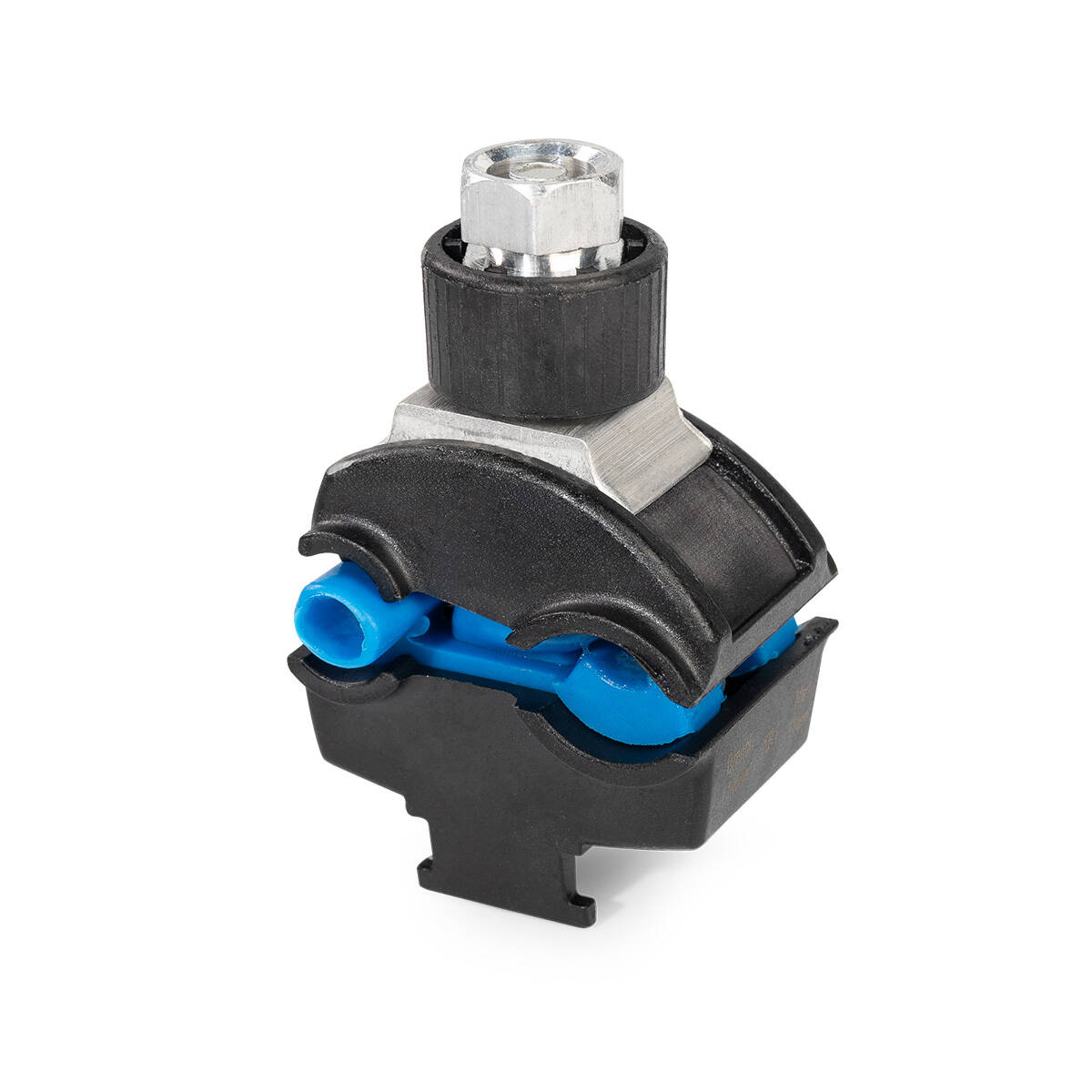

Монтаж прокалывающего зажима

Зажим ставят на магистраль, вводят ответвительную жилу и затягивают головку до срыва — прокол и контакт происходят одновременно. Снимать изоляцию с провода не нужно, что ускоряет монтаж ВЛИ и снижает риск ошибок.

Повторное использование зажима не допускается: зубья и герметик рассчитаны на однократный прокол. При подборе учитывают и толщину изоляции провода — под толстостенный СИП берут зажим с увеличенным ходом зубьев, иначе прокол не достанет до жилы.

Где применяют прокалывающие зажимы

Основное применение — ответвления от магистрали СИП к вводам зданий, соединение изолированных проводов ВЛИ, устройство уличного освещения. Зажимы входят в комплект арматуры СИП и монтируются штатным инструментом.

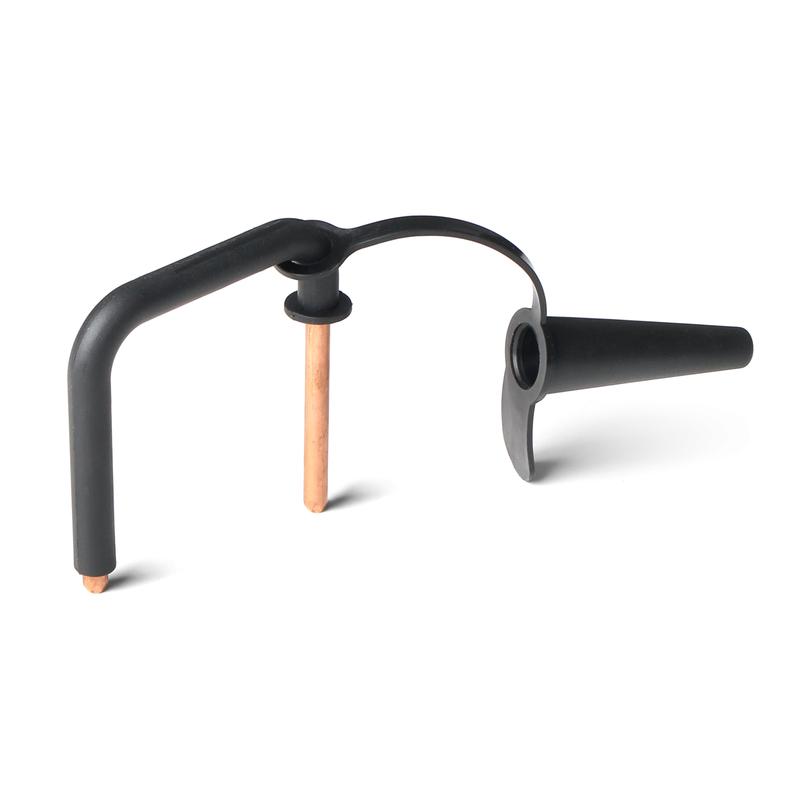

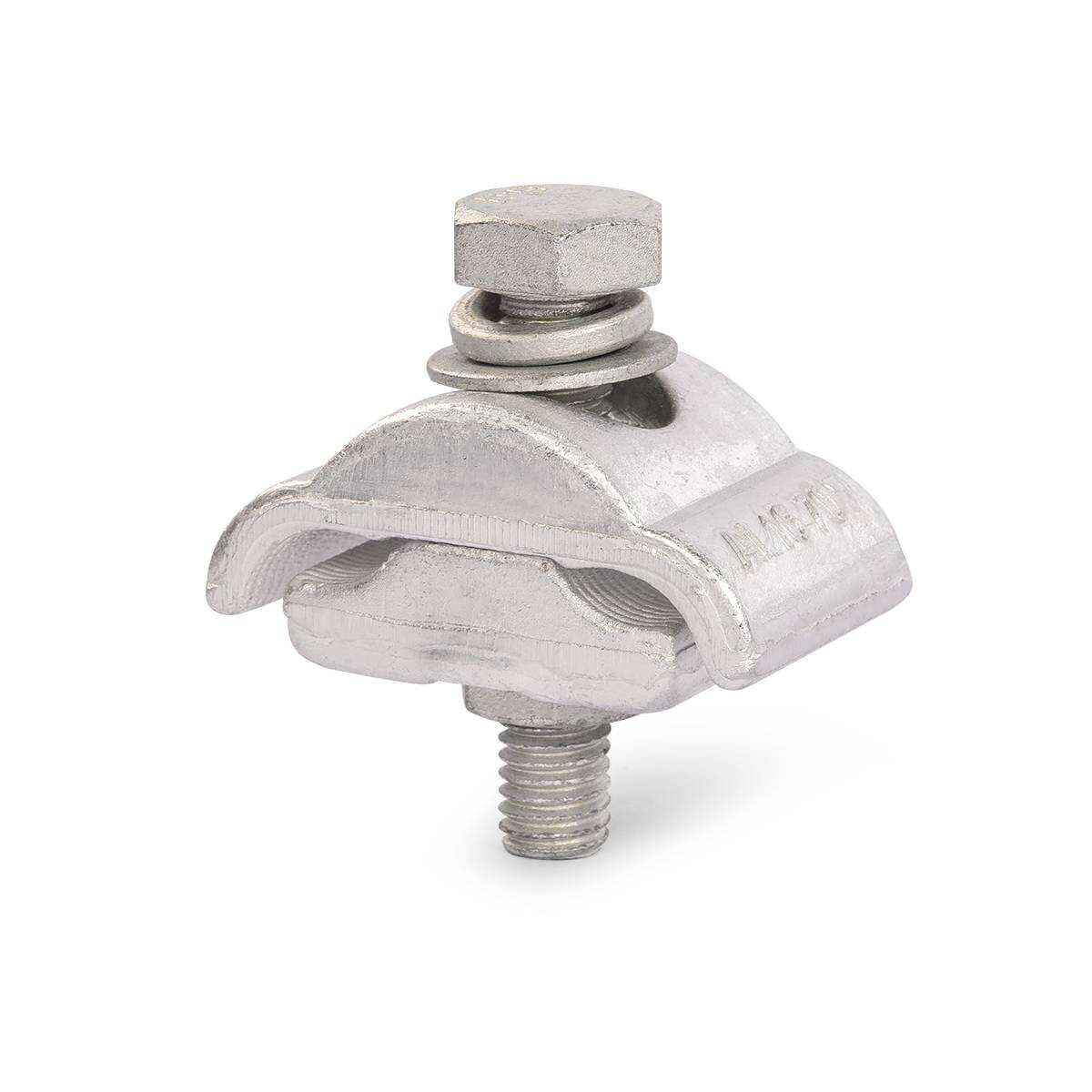

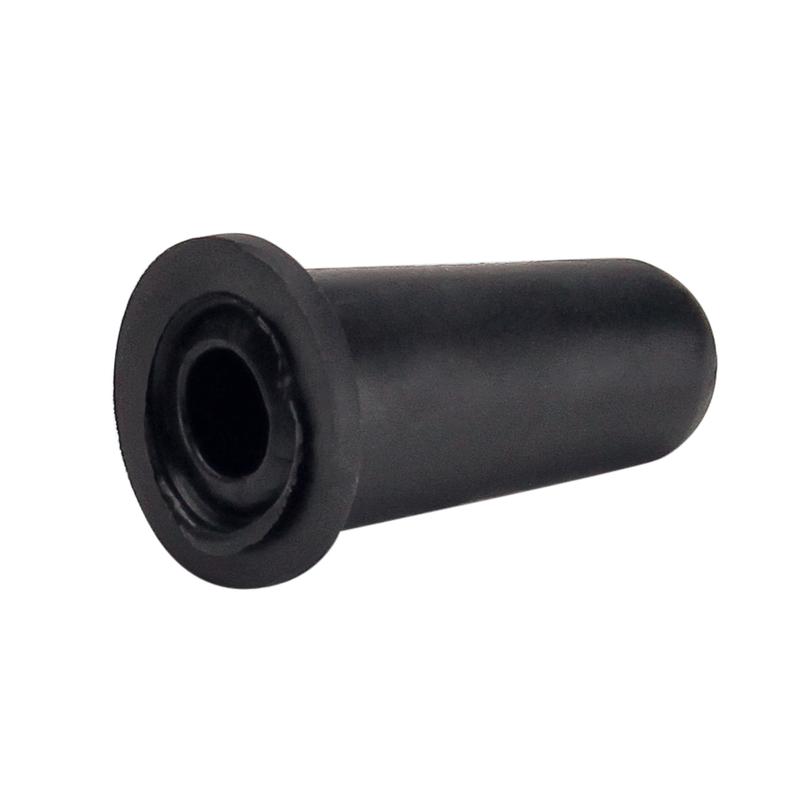

Смотрите также: арматура и инструмент для СИП и ВЛ и кабельные муфты.

Частые вопросы

Что такое прокалывающий зажим?

Это ответвительный зажим, соединяющий провод СИП с магистралью без снятия изоляции — зубья прокалывают оболочку и врезаются в жилу.

Нужно ли снимать изоляцию под прокалывающий зажим?

Нет, в этом главный смысл: прокол и контакт происходят при затяжке, что ускоряет монтаж ВЛИ и исключает ошибку зачистки.

Как понять, что зажим затянут правильно?

У зажима срывная головка: она отламывается при паспортном моменте затяжки — динамометрический ключ не нужен.

Можно ли использовать зажим повторно?

Нет, зубья и герметик рассчитаны на однократный прокол; повторная установка не обеспечит контакт и герметичность.

Как подобрать зажим по сечению?

По сечению магистрали и ответвления (например 16–95 / 1,5–10 мм²); диапазон указан в маркировке зажима.

Есть ли прокалывающие зажимы в наличии в Уральске?

Да, Техэлектро держит герметичные прокалывающие зажимы для СИП на складе в Уральске с доставкой по Казахстану.
