Инструмент для резки DIN-реек: что это

Инструмент для резки DIN-реек - ручной резак, который отрезает монтажную рейку нужной длины нажатием рычага, без болгарки и ножовки. В разделе две модели КВТ серии NEO: ДР-01 для рейки ТН 35-7,5 и ДР-04 для реек ТН 35-7,5, ТН 35-15 и G 32-15. Оба резака рассчитаны на максимальный рез 35 мм и используются при сборке электрощитов, шкафов автоматики и распределительных устройств.

Какие DIN-рейки бывают

DIN-рейка - стальной профиль, на который защёлкиваются автоматические выключатели, УЗО, клеммы, реле и другие модульные устройства. Самая распространённая рейка - ТН 35-7,5: ширина 35 мм, высота профиля 7,5 мм. Рейка ТН 35-15 той же ширины, но глубже, она жёстче и подходит для тяжёлых аппаратов и длинных участков. Профиль G 32-15 несимметричный, его применяют в основном для клеммников.

Что означает само обозначение DIN, рассказано в статье «А вы знаете, что такое DIN?».

ДР-01 или ДР-04: как выбрать

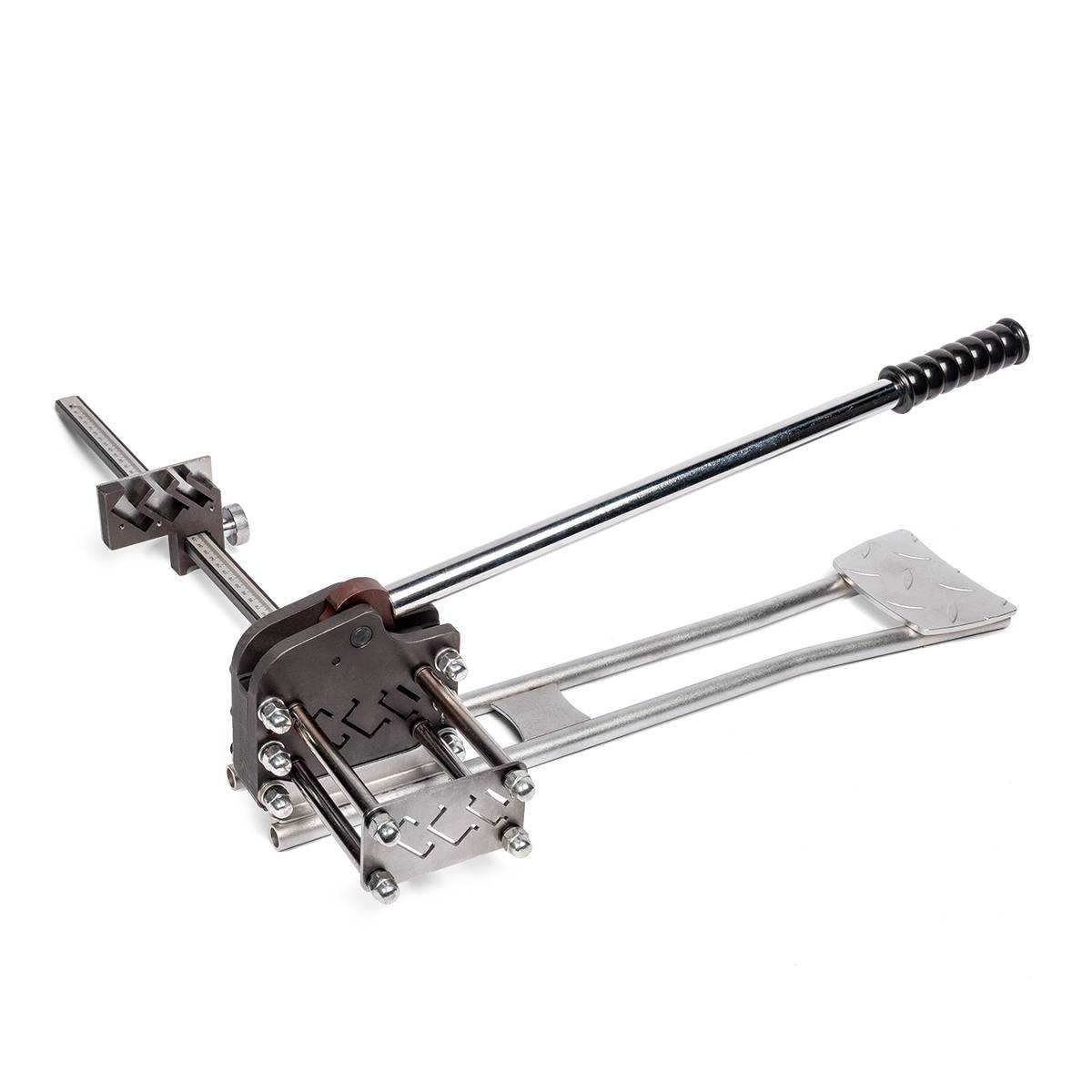

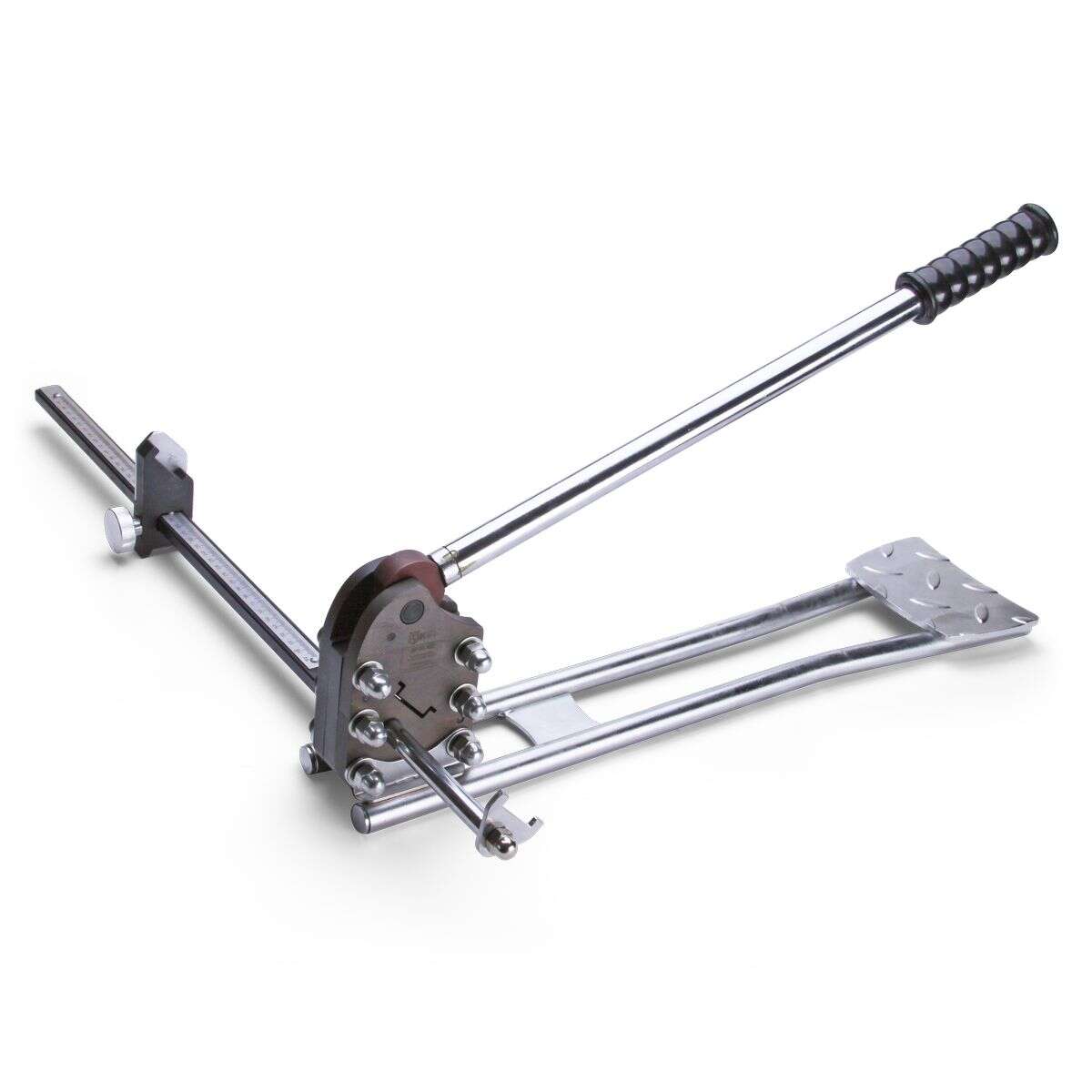

ДР-01 режет только рейку ТН 35-7,5. Если в щитах используется один стандартный профиль, этого достаточно. ДР-04 режет три профиля: ТН 35-7,5, ТН 35-15 и G 32-15, поэтому его выбирают щитовые производства и монтажные организации, которые собирают разные типы шкафов и работают с разными рейками.

Перед покупкой проверьте, какие рейки стоят в корпусах, которые вы собираете: в модульных боксах и небольших щитах обычно установлена ТН 35-7,5, а на монтажных панелях шкафов автоматики и учёта встречается и глубокая ТН 35-15. Если профиль меняется от объекта к объекту, надёжнее взять ДР-04, чтобы не держать два инструмента.

ПараметрДР-01ДР-04
Профили реекТН 35-7,5ТН 35-7,5, ТН 35-15, G 32-15
Максимальный рез35 мм35 мм
Длина инструмента520 мм572 мм
Вес10,1 кг11,6 кг
Приводручнойручной
СерияNEONEO

Почему резак удобнее болгарки

Резак отрезает рейку без искр, стружки и пыли, которые при работе болгаркой попадают в щит и на аппараты. Профиль не сминается, поэтому модульные устройства садятся на рейку и снимаются с неё без усилия. На серии щитов это экономит время: рейку режут сразу в размер, без разметки, ножовки и зачистки напильником.

Длину рейки считают по числу модулей: ширина одного модуля автомата - около 18 мм. К сумме ширины аппаратов добавляют место под концевые фиксаторы и резерв под будущие линии, после чего рейку отрезают одним движением.

Из-за веса около 10-12 кг резак ставят на верстак или стол. Рейку заводят в профильное окно на нужную длину и опускают рычаг. Работают в перчатках, после реза кромку осматривают и при необходимости снимают заусенец.

Инструмент для сборки щитов и поставка

При сборке щита вместе с резаком используют инструмент для пробивки отверстий под кабельные вводы и приборы, а провода к аппаратам подключают через клеммы WAGO и СМК и наконечники НШВИ.

Техэлектро - официальный дилер КВТ в Казахстане. Поставляем резаки для DIN-реек и инструмент для щитового производства по всему Казахстану со склада в Уральске. Подберём модель под профили реек и выставим счёт для юрлица.

Смотрите также разделы шиногибы, шинорезы, шинодыры и ключи для электрошкафов.

Частые вопросы

Какие DIN-рейки режет ДР-01?

Рейку ТН 35-7,5 шириной 35 мм и высотой 7,5 мм.

Какие профили режет ДР-04?

ТН 35-7,5, ТН 35-15 и G 32-15. Максимальный рез - 35 мм.

Чем резак лучше болгарки?

Он режет без искр и стружки, не сминает профиль и оставляет ровный край, поэтому им можно работать рядом с аппаратами щита.

Сколько весит резак для DIN-реек?

ДР-01 - 10,1 кг при длине 520 мм, ДР-04 - 11,6 кг при длине 572 мм.

Нужно ли резаку электропитание?

Нет, оба резака ручные, рейку отрезают нажатием рычага.

Доставляете ли резаки по Казахстану?

Да, отправляем по всему Казахстану со склада в Уральске и выставляем счёт для юрлиц.
