Маркировочная бирка — это элемент идентификации кабеля, провода или оборудования с нанесённой информацией: марка, сечение, номер линии, направление. Маркировка кабелей обязательна по ПУЭ: бирки ставят у концевых заделок, в местах ввода в здания, на поворотах трассы и с обеих сторон проходов через стены. Ключевые параметры — материал (пластик, металл), способ крепления и стойкость к среде.

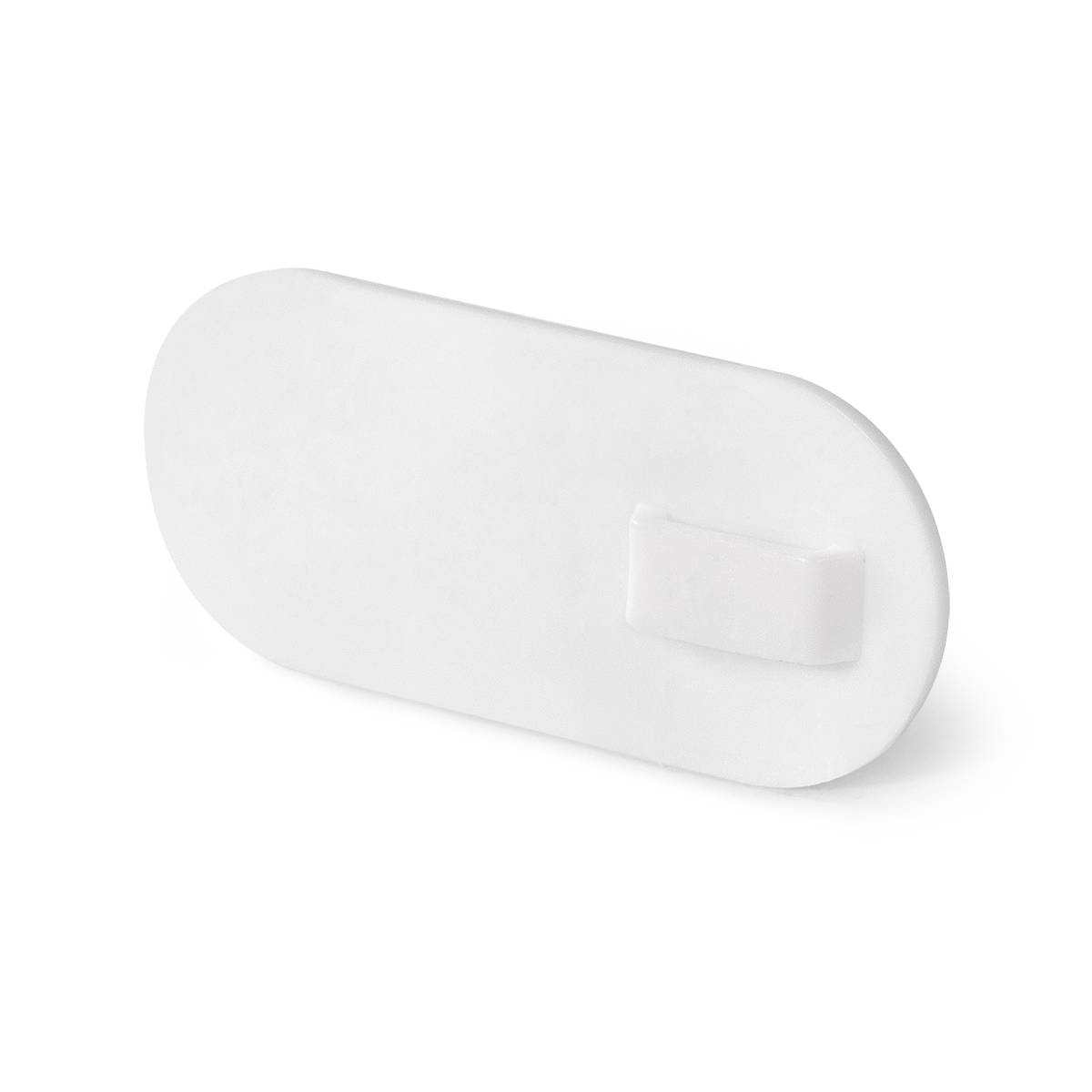

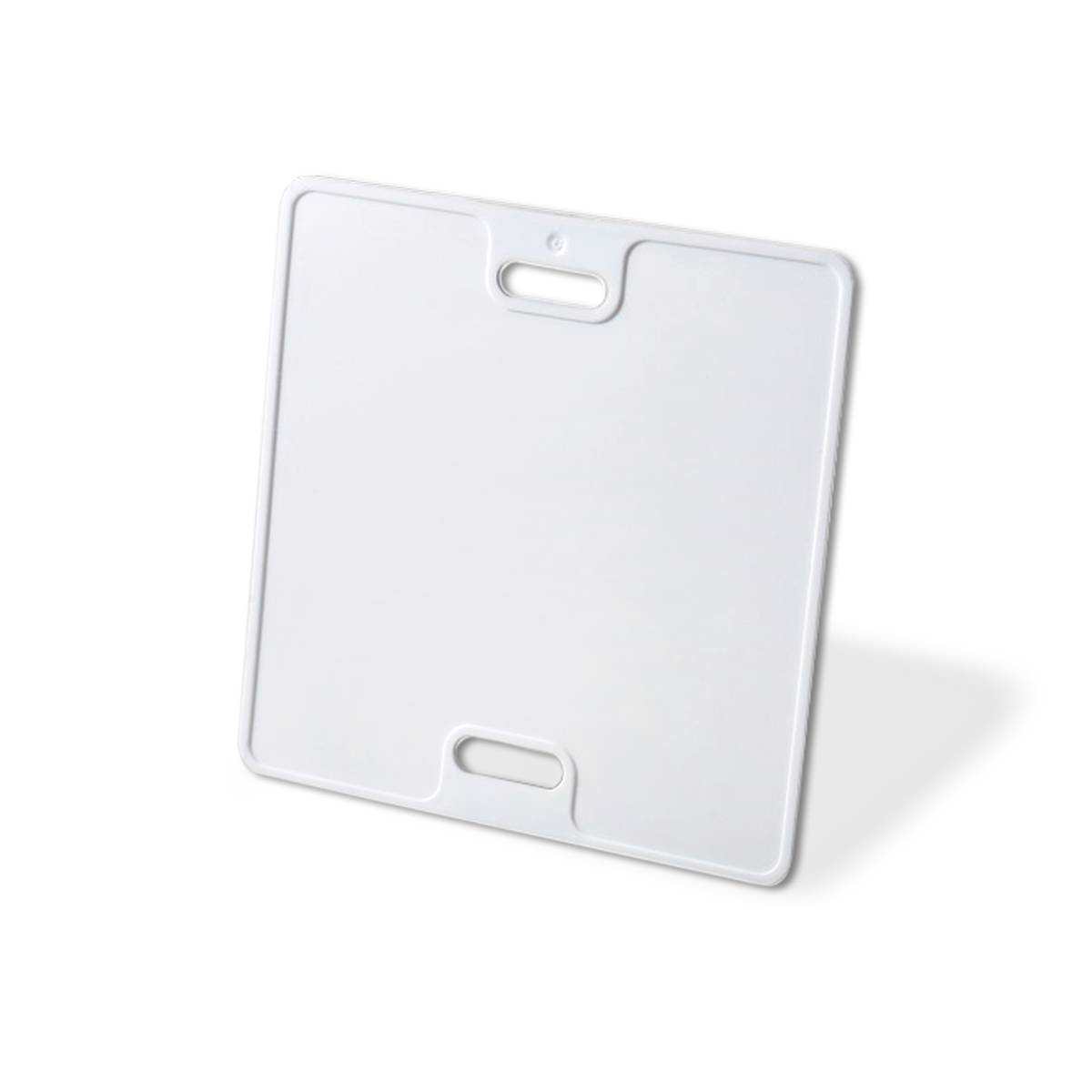

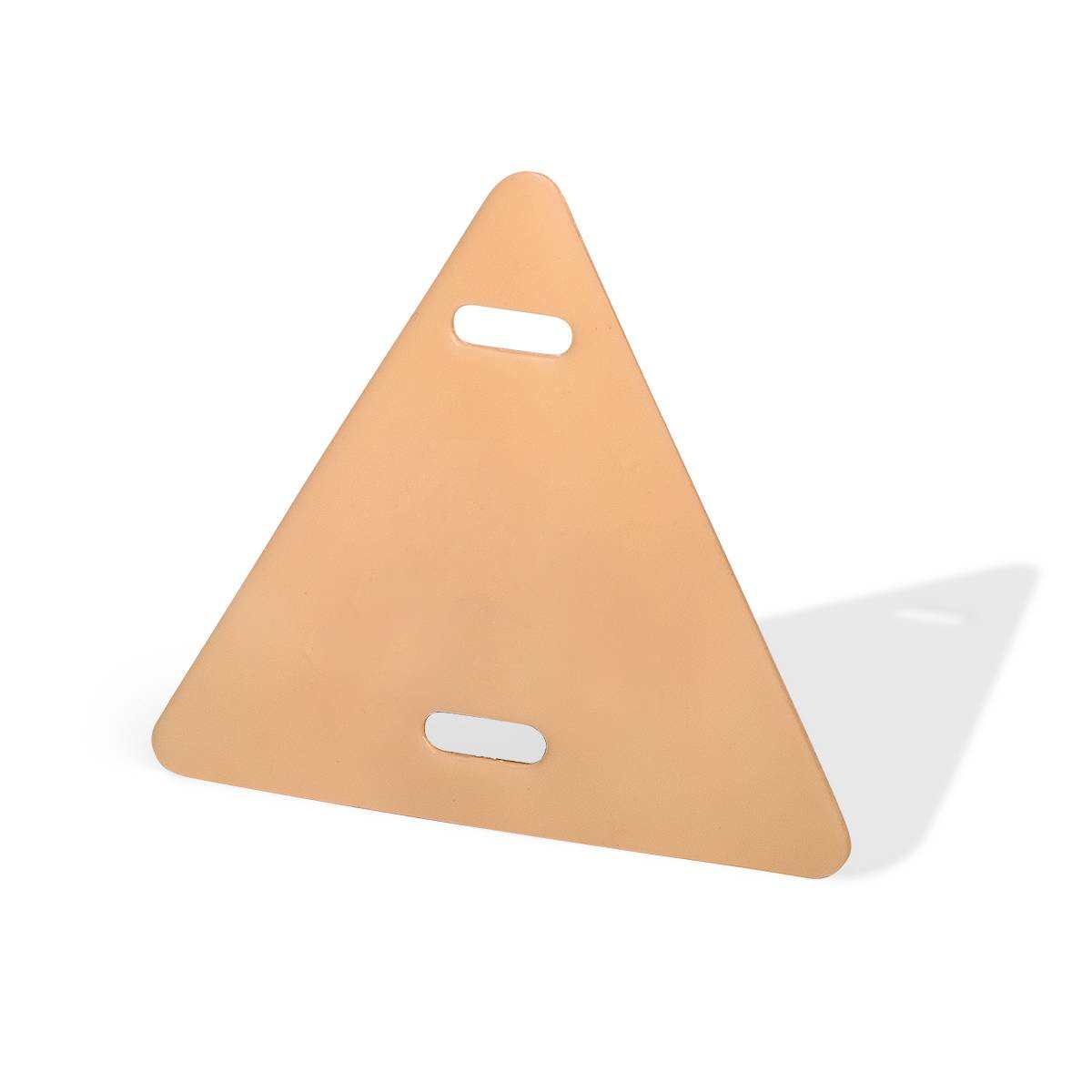

В категории — кабельные бирки (квадратные, круглые, прямоугольные), маркеры для проводов и стяжки-держатели. Для наружных и подземных трасс берут бирки из стойкого к УФ и влаге пластика или металла.
По ПУЭ бирки размещают: на концевых муфтах и заделках, у каждого прохода кабеля через перекрытие и стену, в кабельных колодцах и на поворотах трассы. На бирке указывают марку и сечение кабеля, номер или наименование линии, а для силовых линий — напряжение. Это ускоряет обслуживание и исключает ошибки при переключениях.
Крепят бирку к кабелю нейлоновой или стальной стяжкой; для подземной прокладки применяют бирки из металла или влагостойкого пластика, не разрушающиеся в грунте.
Бирку выбирают по месту установки и способу нанесения:
| Тип | Материал | Крепление | Где применяют |
|---|---|---|---|

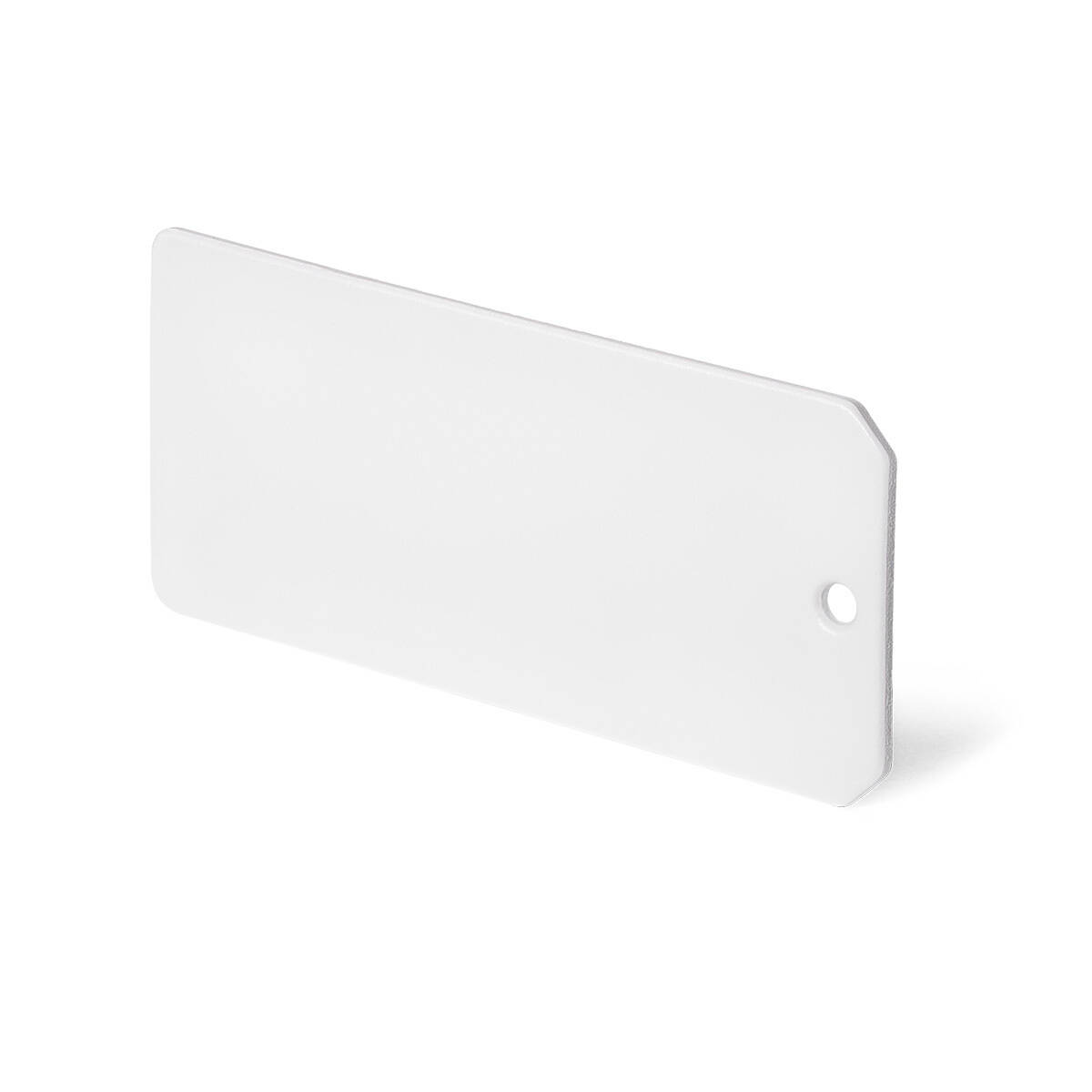

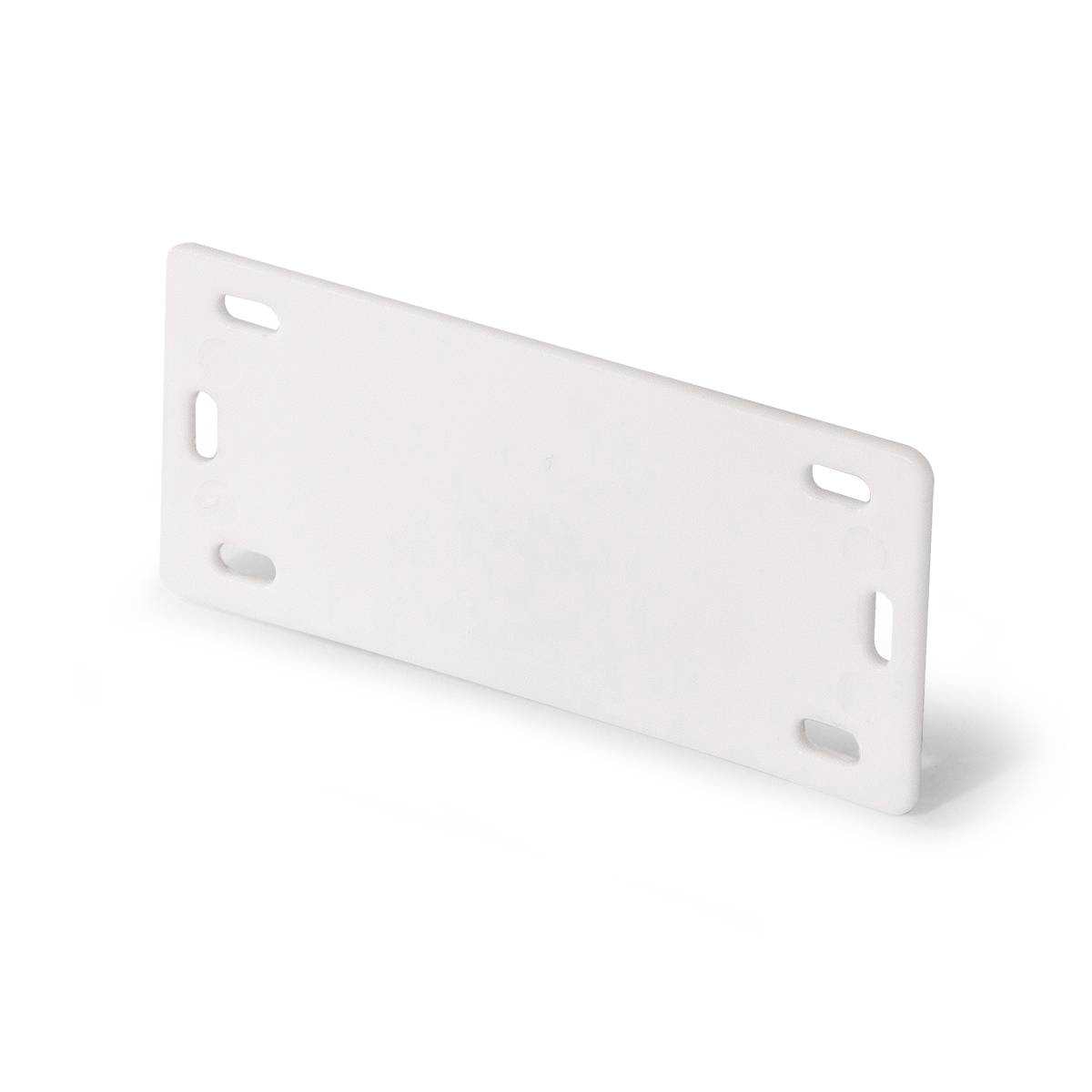

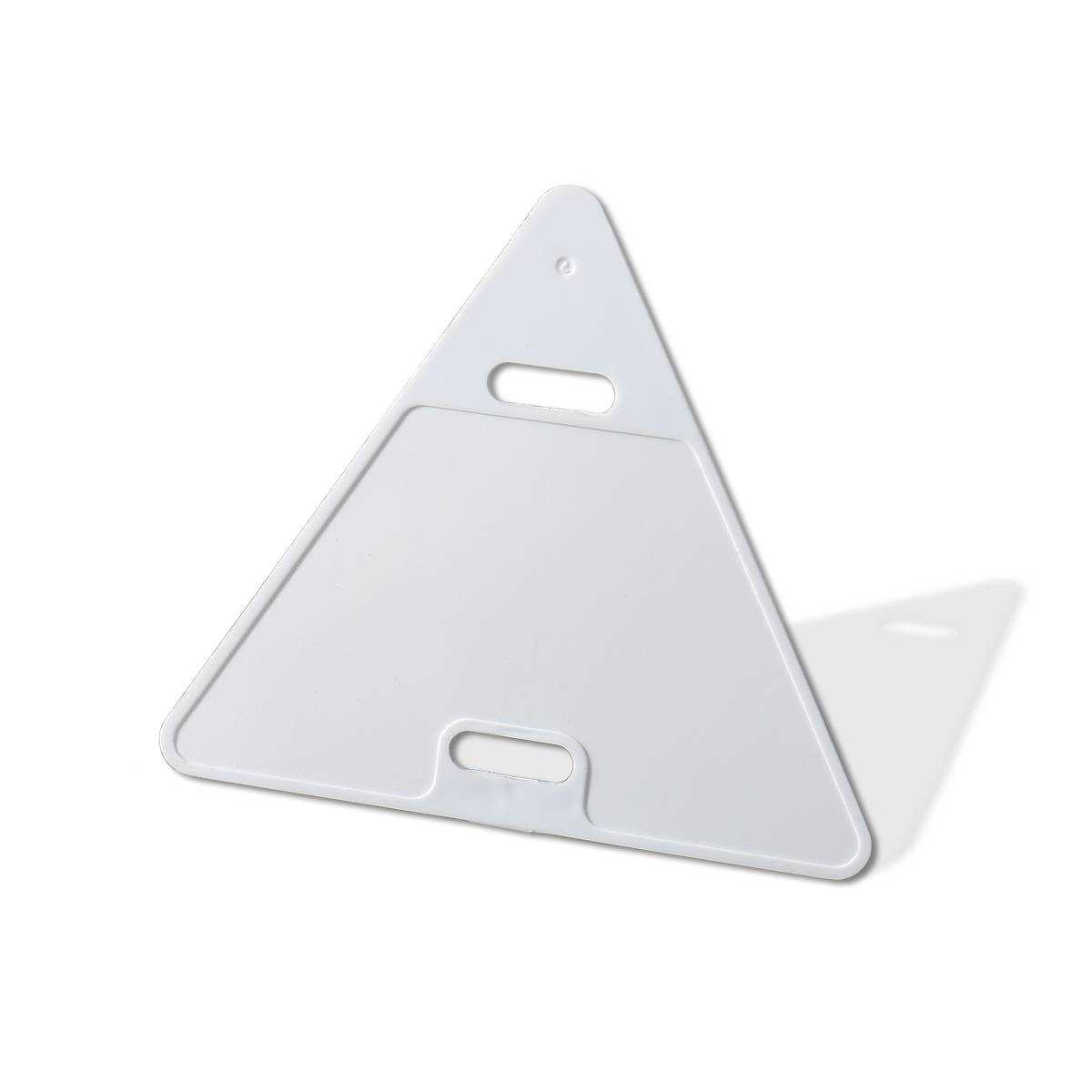

| Кабельная бирка У-134 | пластик | стяжка | силовые линии, колодцы |

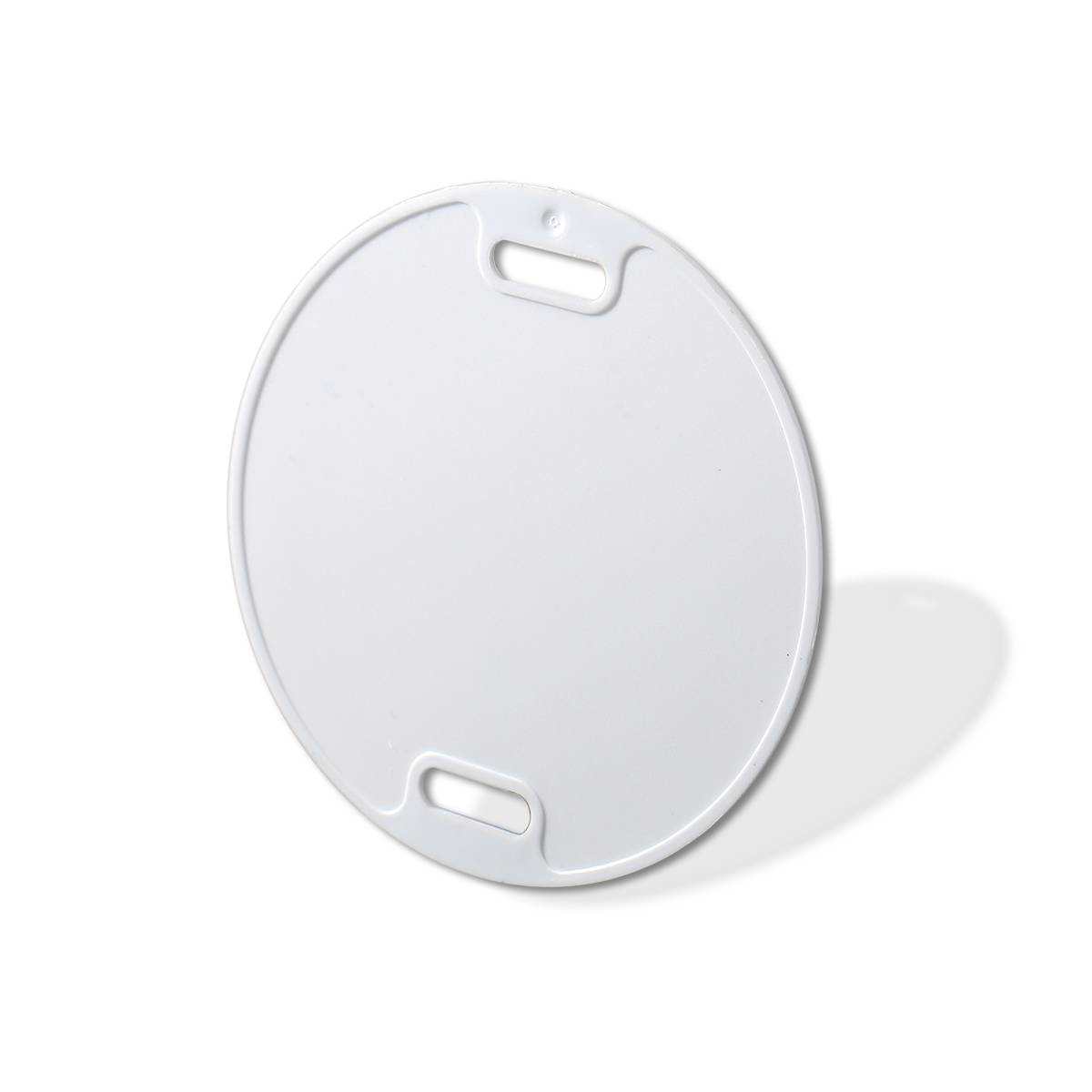

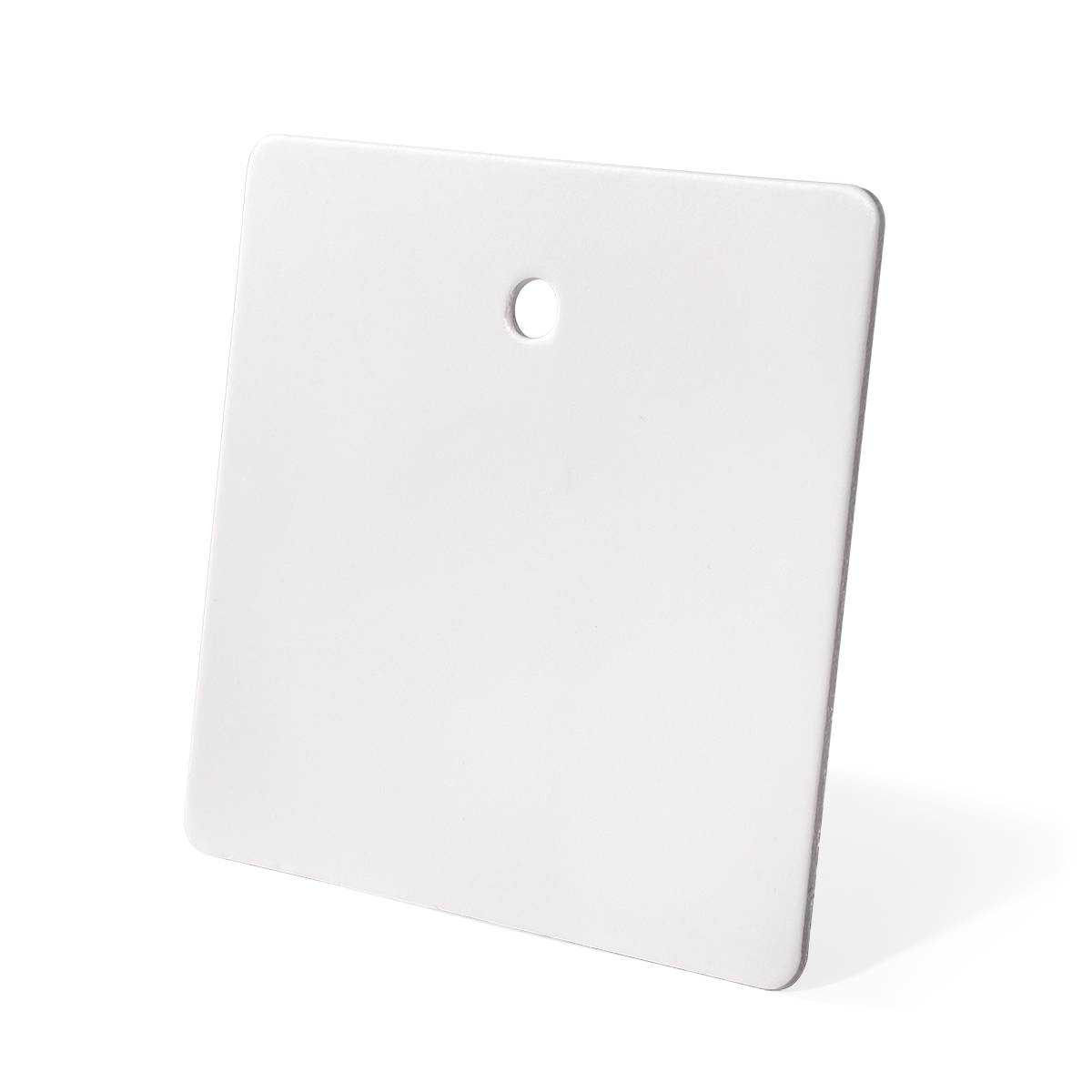

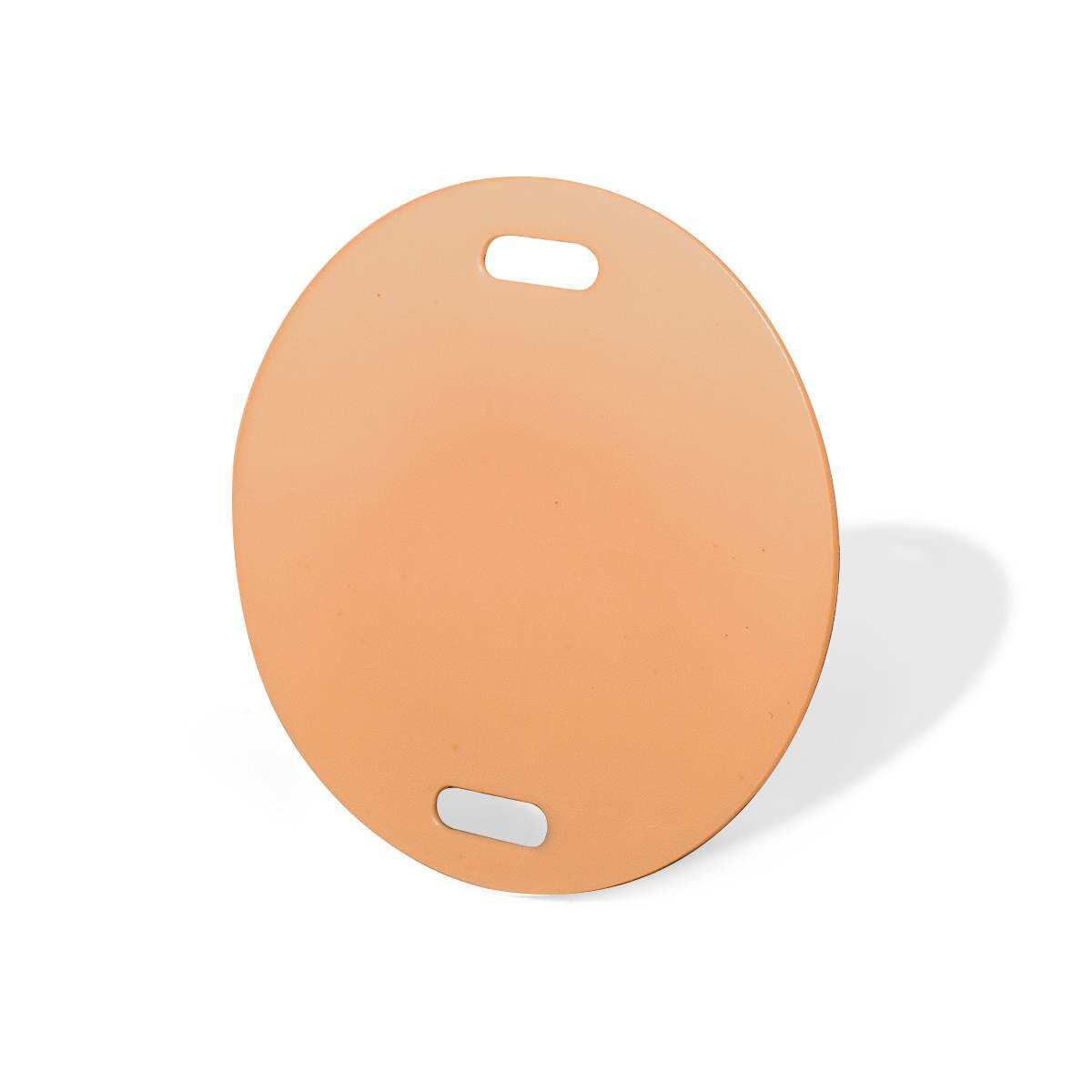

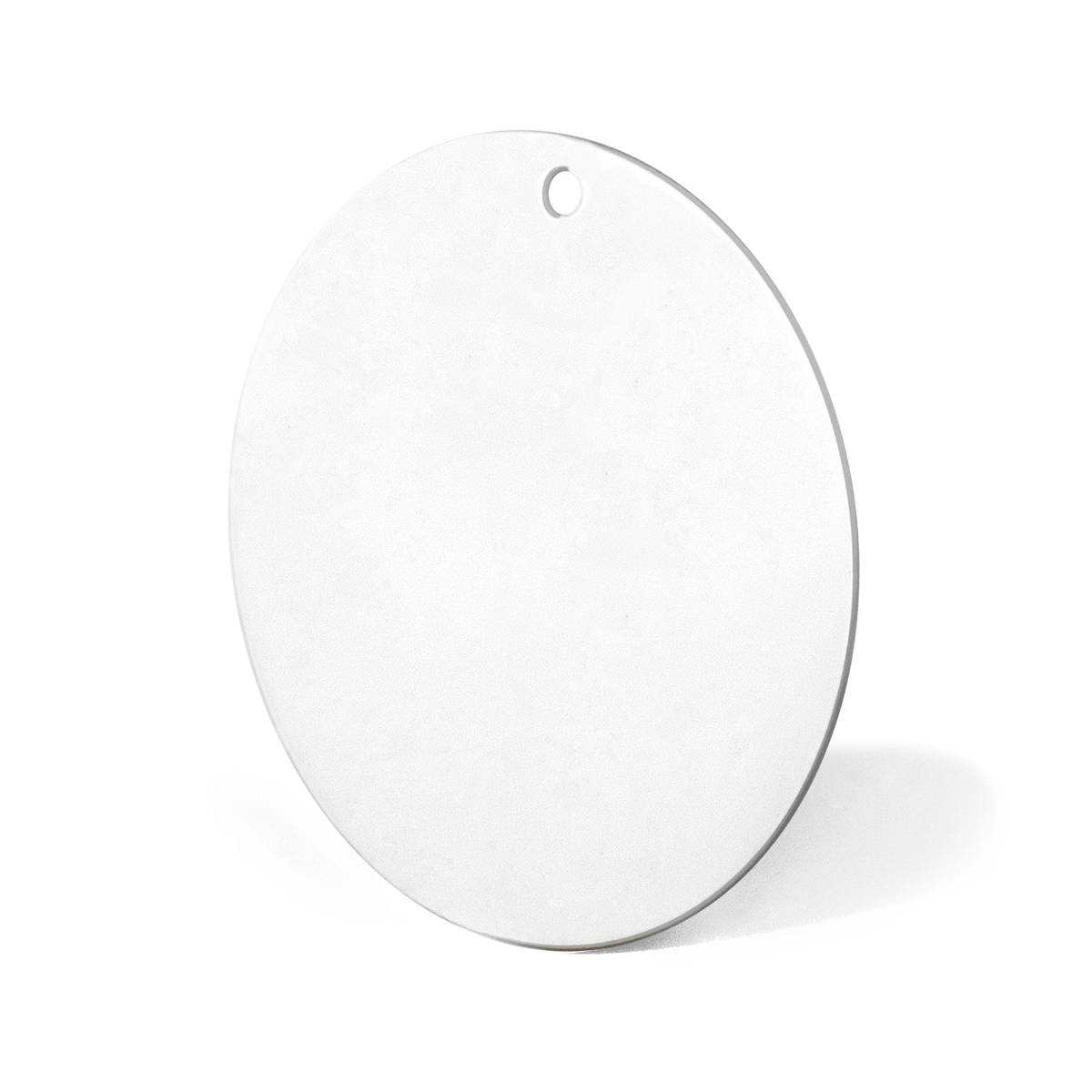

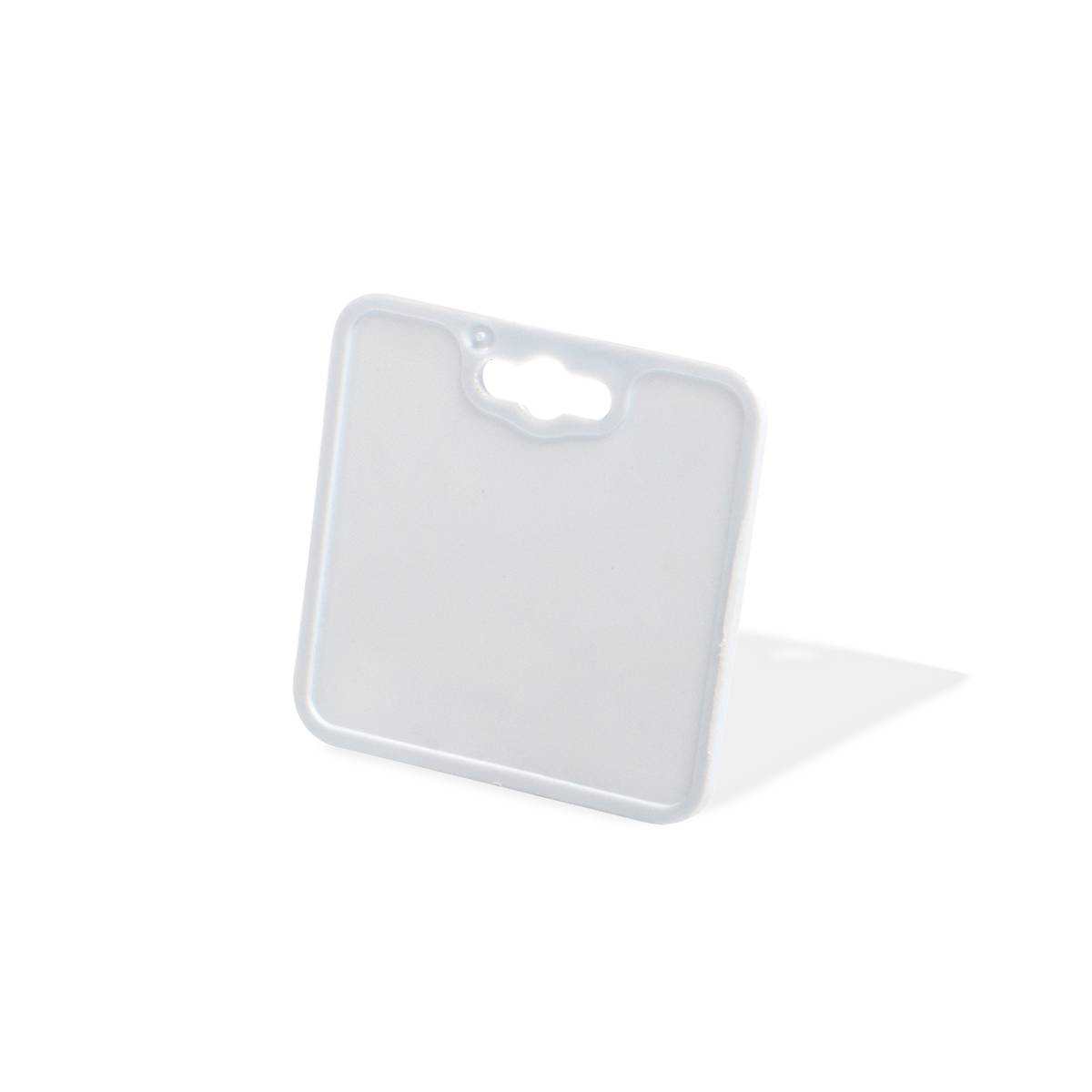

| Бирка круглая/квадрат | пластик | стяжка | провода, кабели в помещении |

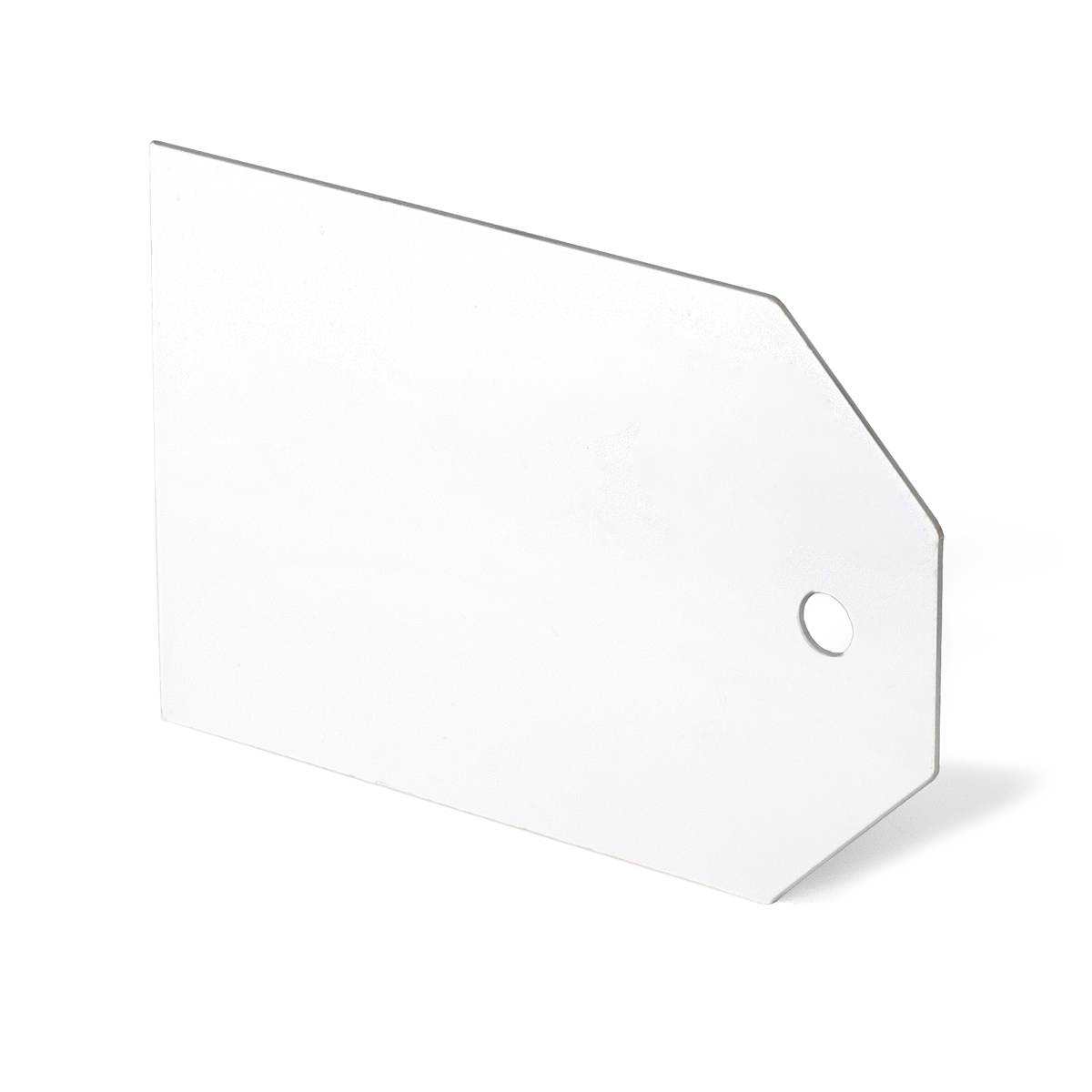

| Металлическая бирка | алюминий/сталь | стяжка/проволока | подземные трассы |
| Маркер на провод | ПВХ | надевается на жилу | щиты, кроссы, слаботочка |

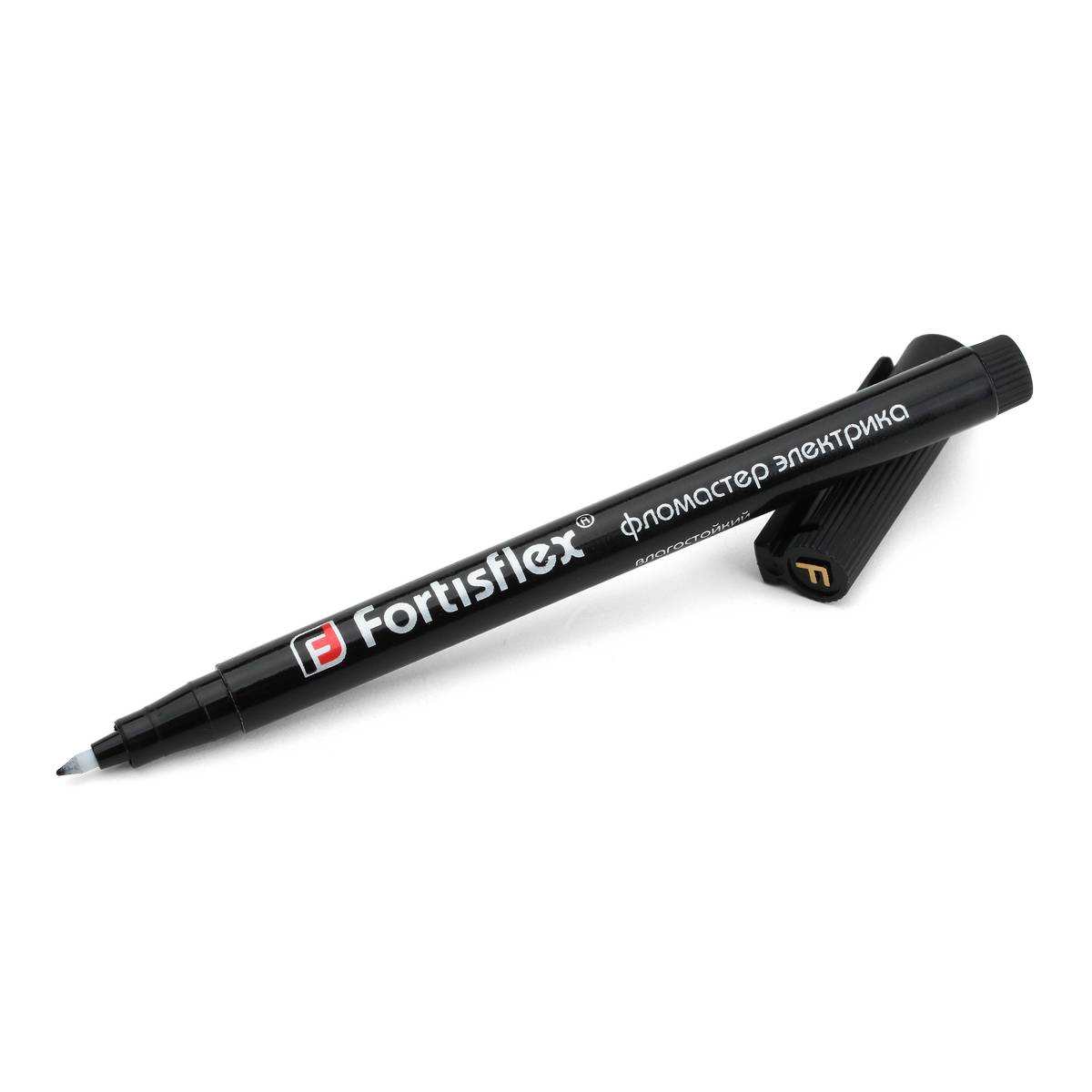

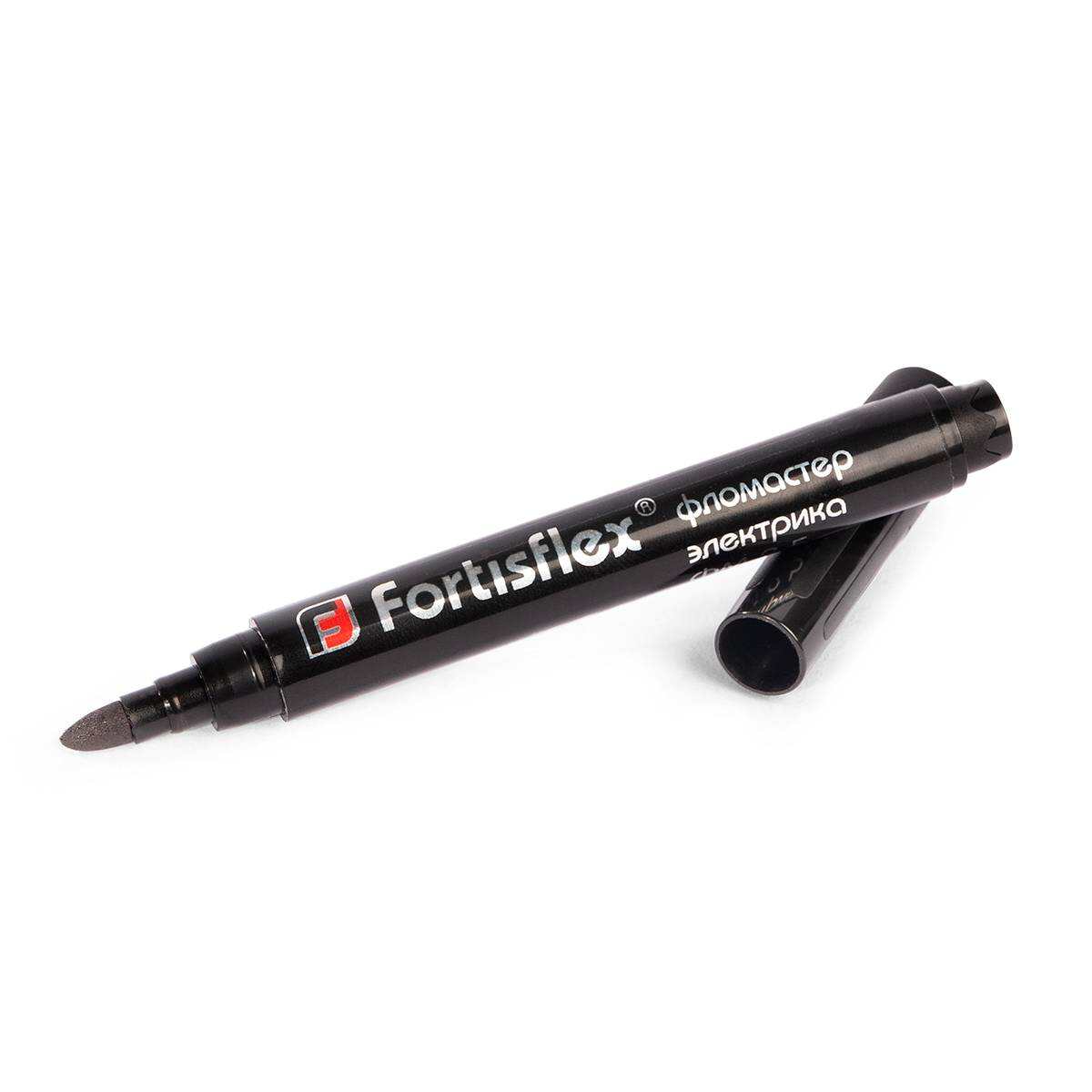

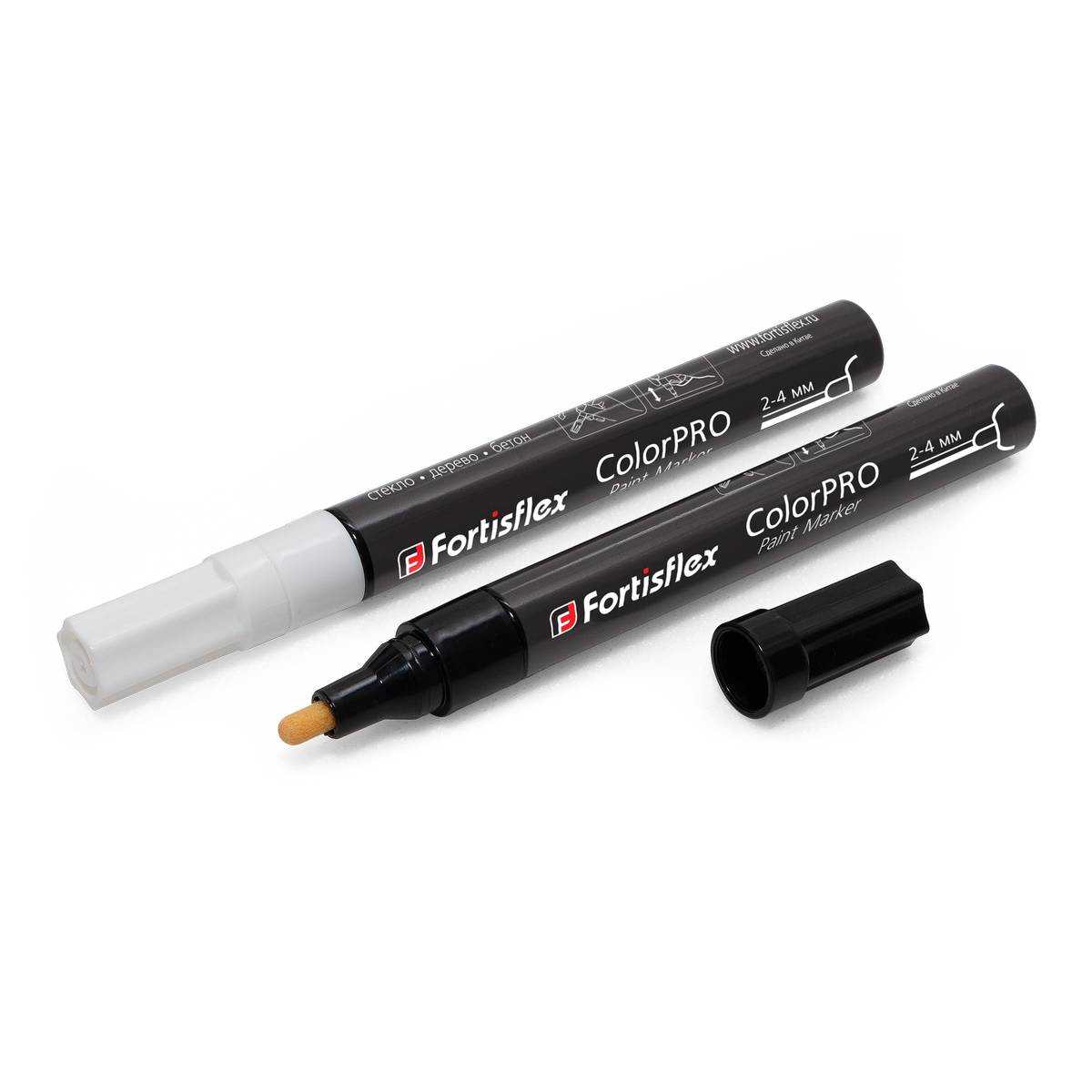

Надпись наносят несмываемым маркером, гравировкой или горячим тиснением — чтобы информация читалась весь срок службы линии.
Маркировка обеспечивает быструю идентификацию линий при обслуживании, ремонте и переключениях, снижает риск ошибочного отключения и ускоряет поиск нужного кабеля в пучке или колодце. Для приёмки электромонтажа наличие бирок в нормируемых местах проверяет инспектор.
Для крепления бирок применяют нейлоновые стяжки, а сами кабели оконцовывают кабельными наконечниками и гильзами.
Статья по теме: Маркировка кабеля и проводов: бирки, цвета жил и ГОСТ.
Стальные бирки собраны в разделе стальные стяжки и бирки, а все стяжки и аксессуары из нейлона в разделе нейлоновые стяжки и аксессуары.
По ПУЭ — у концевых заделок и муфт, в местах прохода кабеля через стены и перекрытия, в колодцах и на поворотах трассы. С обеих сторон проходов маркировка обязательна.
Марку и сечение кабеля, номер или наименование линии, а для силовых линий — напряжение. Информация наносится несмываемо и читается весь срок службы.
Металлические или из влагостойкого пластика, не разрушающиеся в грунте. Крепят их стальной проволокой или стойкими стяжками к кабелю.
Нейлоновыми или стальными стяжками. Для наружной и подземной прокладки выбирают стяжки, стойкие к УФ, влаге и перепадам температуры.
Несмываемым маркером, гравировкой или горячим тиснением. Важно, чтобы маркировка сохраняла читаемость весь срок эксплуатации линии.
Да, кабельные бирки и маркеры для проводов есть у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
