Кабельные муфты нг-LS до 10 кВ предназначены для соединения и оконцевания кабелей среднего напряжения 6 и 10 кВ с изоляцией из сшитого полиэтилена (СПЭ) и бумажной пропитанной изоляцией. Помимо герметизации, такие муфты обеспечивают выравнивание электрического поля (стресс-контроль) на срезе экрана — без этого в зоне обрыва экрана возникают критические напряжённости.

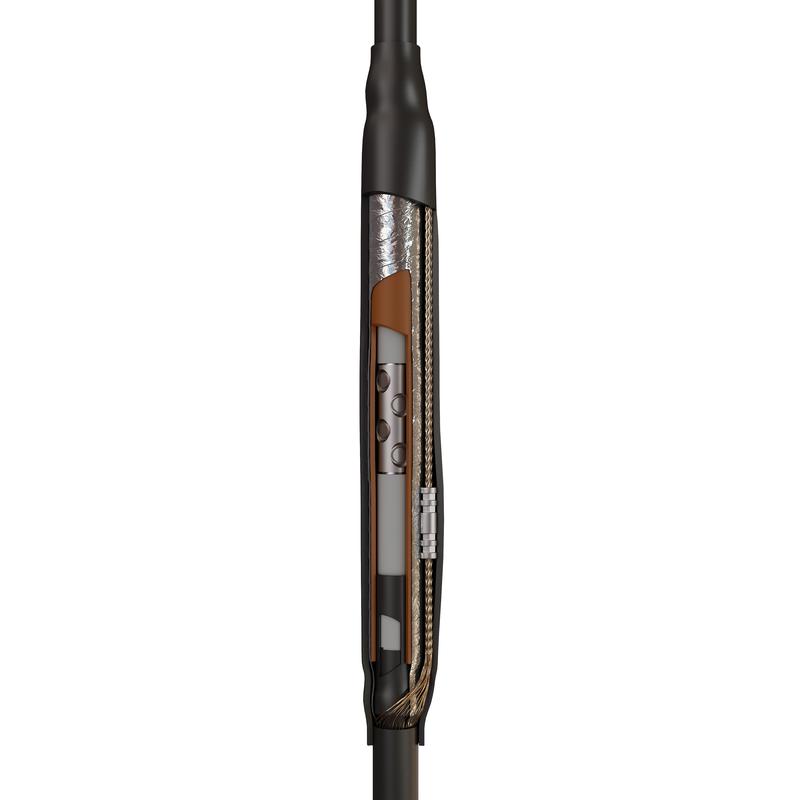

Муфты среднего напряжения содержат элементы регулирования поля: стресс-контрольные трубки или мастики, проводящие слои и восстановление экрана. Различают концевые муфты внутренней и наружной установки и соединительные муфты.
Муфта выбирается по номинальному напряжению (6 или 10 кВ), сечению жилы (обычно 25–240 мм²), типу изоляции (СПЭ или бумажная) и месту установки. Для наружных концевых муфт важна длина пути утечки и УФ-стойкость.
Монтаж муфт 6–10 кВ выполняет обученный персонал по ГОСТ Р 55025 и технологическим картам. Ошибка в восстановлении экрана или стресс-контроле ведёт к пробою, поэтому важны качественные комплектующие.
| Параметр | Значение |
|---|---|
| Напряжение | 6 и 10 кВ |
| Сечение жил | 25–240 мм² |
| Тип изоляции | СПЭ, бумажная |
| Исполнение | концевые (внутр./наружн.), соединительные |
Комплект муфты 6–10 кВ подбирают строго под конструкцию кабеля: одножильный или трёхжильный, с бронёй или без, тип экрана. В набор входят стресс-контрольные и полупроводящие элементы, изоляция, средства восстановления экрана и заземления. Несовместимость комплекта с кабелем — частая причина отказа, поэтому подбор ведут по маркировке кабеля и таблицам производителя.
Купить «Кабельные муфты нг-LS до 10кВ» в Уральске можно в Техэлектро — официального дилера КВТ: наличие на складе, консультация по подбору и доставка по всему Казахстану. Цены и характеристики уточняйте у менеджера.
Смежные разделы: кабельные муфты, термоусадочные трубки
Для сетей до 1 кВ смотрите кабельные муфты нг-LS до 1 кВ, обычные исполнения на 6 и 10 кВ собраны в разделе кабельные муфты 6-10 кВ.
На срезе экрана кабеля возникает высокая напряжённость поля; стресс-контроль её выравнивает и предотвращает пробой изоляции.
Наличием элементов регулирования электрического поля и восстановления экрана — для среднего напряжения это обязательно.
Да, есть исполнения под СПЭ-изоляцию; для бумажной изоляции применяются отдельные типы муфт.
Да, для этого предназначены наружные концевые муфты с увеличенным путём утечки и УФ-стойкостью.
Обученный персонал по ГОСТ Р 55025 и инструкции производителя — от качества монтажа зависит надёжность линии.
В Техэлектро (дилер КВТ) — муфты 6–10 кВ и комплектующие, консультация и доставка по РК.
