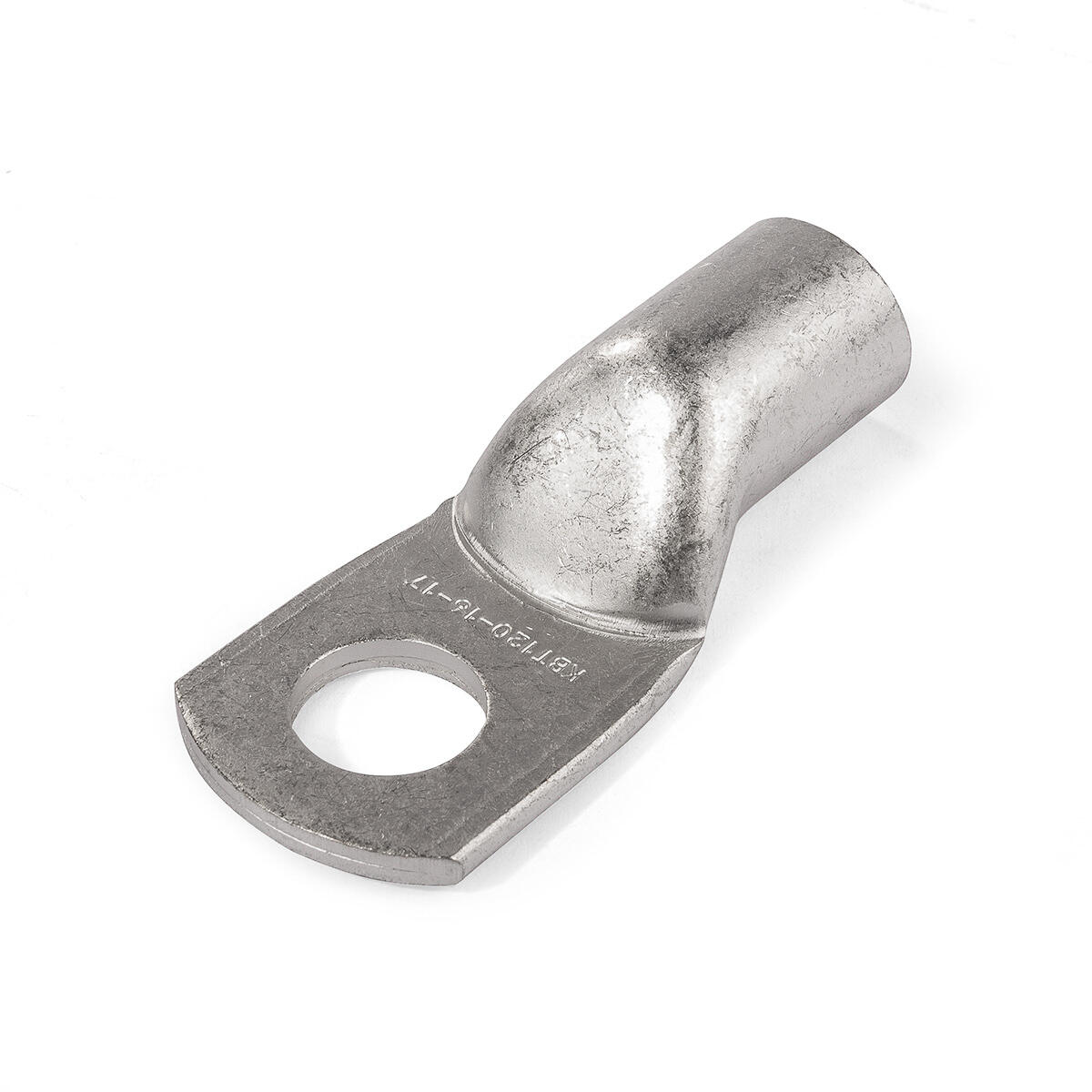

Наконечник ТМЛ выбирают по сечению медной жилы и размеру крепёжного болта, оба значения указаны в обозначении. В ТМЛ 95-10-15 первое число - сечение жилы 95 мм², второе - болт М10, третье - внутренний диаметр трубчатой части в мм по ГОСТ 7386-80. Буква Л означает гальваническое лужение контактной части, в серии ТМ покрытия нет.
В разделе собраны наконечники ТМЛ, ТМЛс, ТМЛ(DIN), ТМЛ-У, ТМЛ-Р, угловые ТМЛс(45) и ТМЛс(90), ТМ, ПМ, штифтовые НШМЛ и НШП, а также медные гильзы ГМ и ГМЛ. Наконечники и гильзы предназначены для медных жил классов гибкости 1-6. Серия ТМЛ охватывает сечения от 2,5 до 300 мм², серия ТМЛ(DIN) - от 6 до 1000 мм².
Наконечник ТМЛ 95 выпускается в четырёх исполнениях: ТМЛ 95-10-15, ТМЛ 95-12-15, ТМЛ 95-10-16 и ТМЛ 95-12-16, то есть под болт М10 или М12. На то же сечение есть ТМЛс 95-10 и 95-12, ТМЛ(DIN) 95-10 и 95-12, угловые ТМЛс(45) и ТМЛс(90) с теми же болтами, ТМЛ-У 95-8 и 95-10, ТМЛ-Р 95-10, ПМ 95-10, ТМ 95-10-15 и ТМ 95-12-15, а также гильзы ГМ 95-15, ГМЛ 95-15, ГМЛс 95 и ГМЛ(DIN) 95. В таблице - размеры ходовых сечений по размеру болта.
| Сечение, мм² | ТМЛ, болт | ТМЛс, болт | ТМЛ(DIN), болт | ТМЛ-У, болт |
|---|---|---|---|---|
| 25 | М6, М8, М10 | М6, М8, М10 | М6, М8, М10 | М6 |
| 35 | М8, М10, М12 | М8, М10 | М8, М10 | М6 |
| 50 | М8, М10, М12 | М8, М10 | М8, М10 | М6 |
| 70 | М8, М10, М12 | М8, М10, М12 | М8, М10, М12 | М6, М8, М10 |
| 95 | М10, М12 | М10, М12 | М10, М12 | М8, М10 |
| 120 | М10, М12, М16 | М10, М12 | М10, М12 | М8, М10, М12 |
| 150 | М10, М12, М16 | М12, М16 | М10, М12 | М8, М10 |
| 185 | М12, М16, М20 | М12, М16 | М12, М16 | М10, М12 |
| 240 | М12, М16, М20 | М12, М16 | М12, М16 | М10, М12 |
Сочетания в таблице приведены по карточкам раздела. Ходовые размеры, по которым чаще ищут наконечник, - ТМЛ 25-8-8 и ТМЛ 25-10-8, ТМЛ 35-8-10, ТМЛ 35-10-10, ТМЛ 120-12-17, ТМЛ 185-12-21, ТМЛ 240-16-24.
Серию выбирают по типу присоединения и условиям монтажа, а сечение и болт определяет марка. Различия серий такие.
Гильза соединяет две медные жилы опрессовкой без болтового контакта, поэтому её выбирают только по сечению. ГМЛ - луженая гильза от 1,5 до 240 мм², в том числе ГМЛ 16-6 и ГМЛ 25-8. ГМ - гильза без покрытия от 2,5 мм². ГМЛс предназначена для стыкового соединения жил, сечения 1,5-240 мм². ГМЛ(DIN) выпускается от 6 до 1000 мм². ГМЛ(о) применяется для соединения встык без осевой нагрузки на сечения от 0,34 до 25 мм². ГМЛ-П выполняет параллельное соединение внахлёст.
Основная технология монтажа в разделе - опрессовка, ПМ допускают также пайку. Размер наконечника или гильзы подбирают по сечению и классу гибкости жилы, секторные жилы перед опрессовкой рекомендуется предварительно скруглить. Для алюминиевого кабеля медный наконечник не подходит: при выводе алюминиевой жилы на медную шину применяют алюмомедные наконечники и гильзы. Обжимать удобно инструментом из раздела пресс-клещи со сменными матрицами.
Как выбрать наконечник по металлу и сечению, рассказано в статье как выбрать кабельный наконечник, а про инструмент - в материале опрессовка кабельных наконечников.
Кабель перед опрессовкой режут инструментом из раздела ножницы кабельные (кабелерезы), а большие сечения опрессовывают инструментом из раздела прессы гидравлические.
95 - сечение жилы в мм², 10 - размер болта М10, 15 - внутренний диаметр трубчатой части в мм по ГОСТ 7386-80.
ТМЛ 95-10-15, ТМЛ 95-12-15, ТМЛ 95-10-16 и ТМЛ 95-12-16 под болт М10 или М12. На то же сечение есть ТМЛс, ТМЛ(DIN), угловые ТМЛс(45) и ТМЛс(90), ТМЛ-У и ТМЛ-Р.

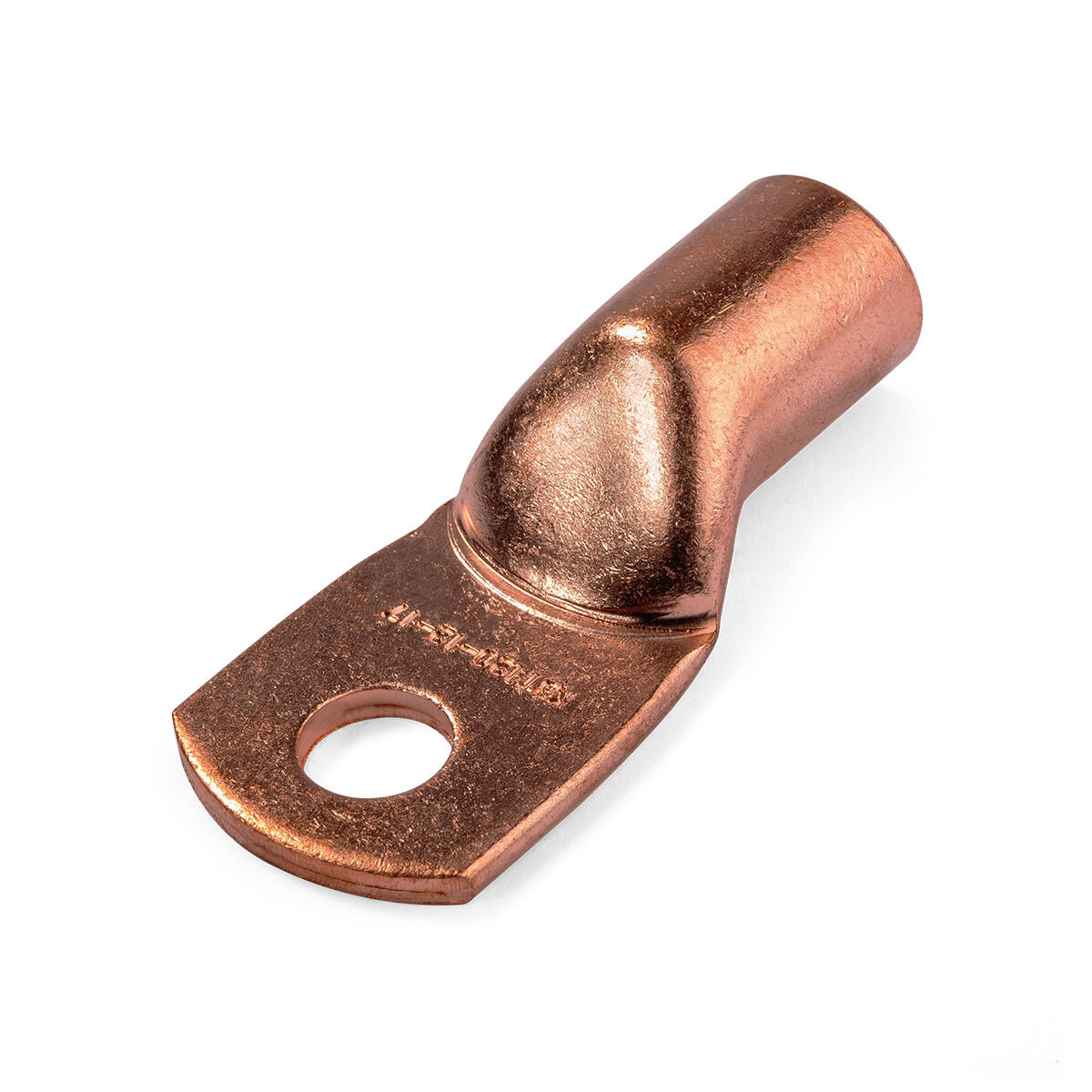

У ТМЛ контактная часть с гальваническим лужением, у ТМ покрытия контактной части нет. Обе серии предназначены для медных жил.
ТМЛ-У применяют для опрессовки медных кабелей с последующим подключением к низковольтным автоматическим выключателям. Размеры от 25 до 240 мм².
Гильзой опрессовкой: ГМЛ луженая, ГМ без покрытия, ГМЛс для стыкового соединения. Гильза подбирается по сечению жил.
Нет, для алюминиевого кабеля применяют алюминиевые наконечники, а при выводе на медную шину - алюмомедные. Они есть в соседнем разделе каталога.
