Червячный хомут - это стальная перфорированная лента с червячным замком: винт тянет ленту, и хомут равномерно обжимает шланг, патрубок или трубу по окружности. Подбирают его по наружному диаметру: диаметр должен попадать в диапазон обхвата, который указан в названии. Например, PL-9 (40-60)/W2 обжимает диаметры от 40 до 60 мм. В разделе 88 червячных хомутов Fortisflex серий PL-9 и PL-12, хомут-«бабочка» PLB-9, силовые хомуты SR ROBUST, а также червячная лента и замки для хомута нужного размера.
Диапазоны соседних размеров перекрываются, поэтому для одного диаметра обычно подходят два типоразмера. Удобнее взять тот, в котором диаметр ближе к середине: у хомута останется запас хода винта. Если диаметр совпадает с границей диапазона, выбирают соседний размер.
Серии отличаются шириной ленты: у PL-9 она 9 мм, у PL-12 - 12 мм, толщина у обеих 0,6 мм. Максимальный разрушающий момент по карточкам - 8 Нм у PL-9 и 10 Нм у PL-12, поэтому при затяжке важно не перетянуть хомут. По описанию производителя края ленты отбортованы и сглажены: лента не повреждает шланг и не режет руки при монтаже. Хомуты рассчитаны на многократный монтаж и демонтаж, головка винта - под торцевой ключ 7 мм.
| Серия | Лента, ширина / толщина, мм | Диапазоны обхвата, мм | Разрушающий момент, Нм | Материал |
|---|---|---|---|---|
| PL-9/W1 | 9 / 0,6 | 8-330, 24 размера | 8 | лента и винт оцинкованные |
| PL-9/W2 | 9 / 0,6 | 8-210, 22 размера | 8 | лента AISI 201, винт оцинкованный |
| PL-9/W4 | 9 / 0,6 | 8-160, 19 размеров | 8 | все элементы нержавеющие, лента AISI 201 |
| PL-12/W2 | 12 / 0,6 | 10-220, 23 размера | 10 | лента AISI 201, винт оцинкованный |

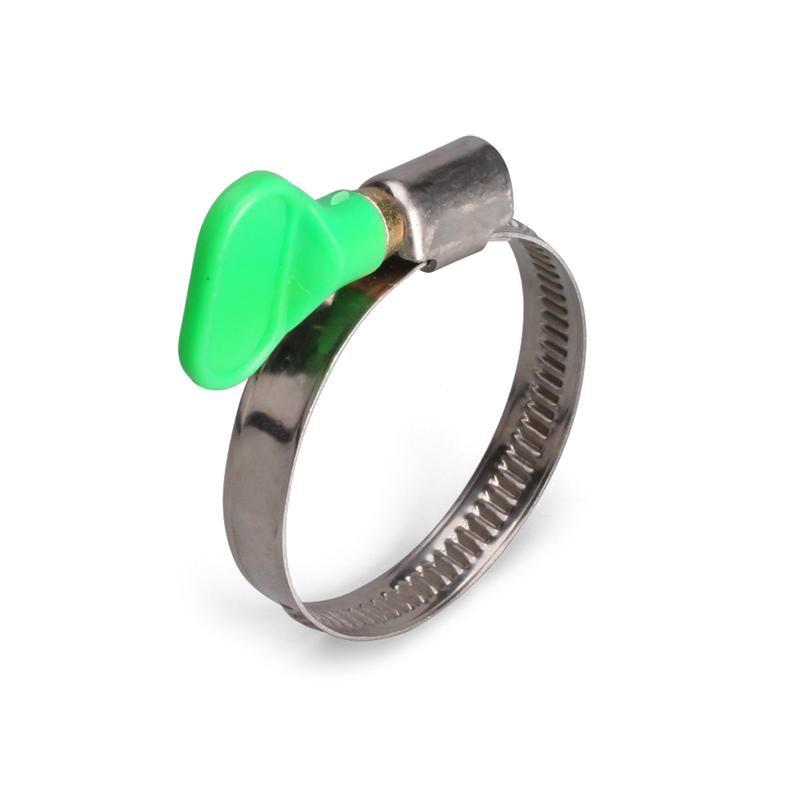

PL-9 выпускается в трёх исполнениях, от 8-12 до 310-330 мм у оцинкованной серии W1. PL-12 есть только в исполнении W2, зато ряд продолжается до 200-220 мм. Для небольших шлангов есть PLB-9 (10-16)/W2 «бабочка» с барашком на винте, её разрушающий момент ниже, 6 Нм.

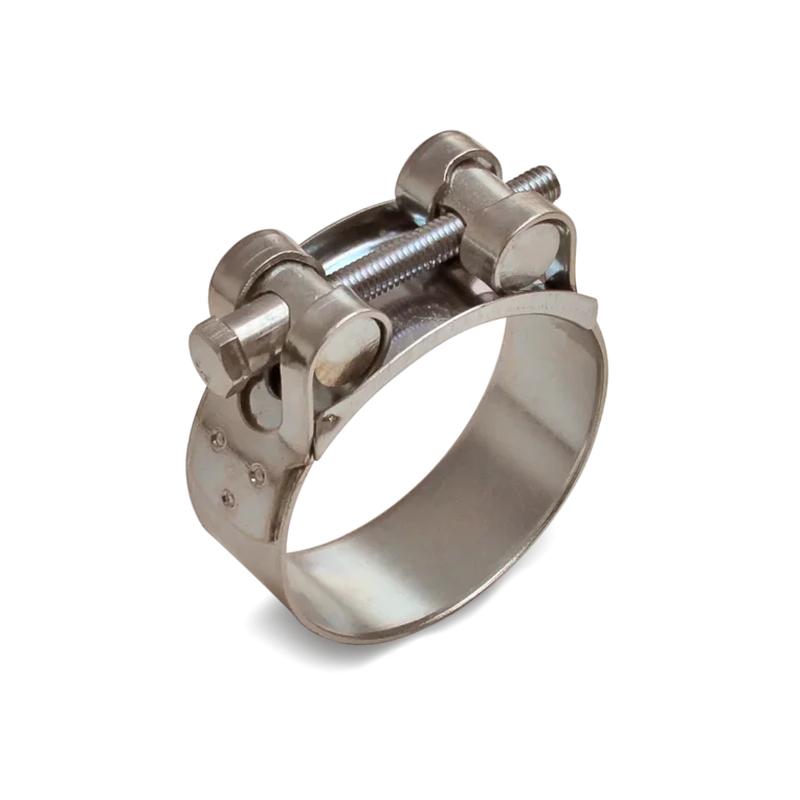

Силовой хомут SR ROBUST ставят на шланги повышенной жёсткости, в вакуумных установках и на трубопроводах высокого давления. Вместо червячного замка у него стяжной винт М5-М10 со вставками из прутка: по описанию производителя, они повышают усилие затяжки, а увеличенная ширина хомута даёт плотное прилегание без повреждения шланга и трубы. Затягивают его гаечным или торцевым ключом.
Каждый размер SR ROBUST охватывает узкий диапазон, от 2 до 12 мм, поэтому диаметр нужно мерить точно. С ростом диаметра растут ширина и толщина ленты, размер винта и разрушающий момент: у SR/W1 от 10 до 50 Нм против 8-10 Нм у червячных. Серия выпускается от 17-19 до 227-239 мм в двух исполнениях, SR/W1 из оцинкованной стали и SR/W2 с лентой из нержавеющей стали AISI 201. Размер 175-187 мм есть только в исполнении W2.
| Диапазон, мм | Типоразмеров | Лента, ширина / толщина, мм | Винт | Разрушающий момент SR/W1, Нм |
|---|---|---|---|---|
| 17-28 | 4 | 18 / 0,6 | М5 | 10 |
| 29-43 | 4 | 20 / 0,8 | М6 | 20 |
| 44-67 | 6 | 22 / 1,2 | М6 | 20 |
| 68-130 | 9 | 24 / 1,5 | М8 | 25 |
| 131-239 | 9 | 26 / 1,7 | М10 | 50 |
Для частых наружных диаметров в таблице указаны подходящие размеры. У червячных хомутов перечислены размеры, в которые диаметр попадает не на границе, у силовых - все подходящие, включая граничные.
| Наружный диаметр, мм | Червячный PL-9, PL-12 | Силовой SR ROBUST |
|---|---|---|
| 16 | 12-20, 12-22 (только PL-9) | - |
| 20 | 12-22 (только PL-9), 16-25, 16-27 | SR 20-22 |
| 25 | 16-27, 20-32 | SR 23-25 |
| 32 | 25-40 | SR 32-35 |
| 40 | 32-50 | SR 40-43 |
| 50 | 40-60 | SR 48-51 |
| 63 | 50-70, 60-80 | SR 60-63 |
| 75 | 60-80, 70-90 | SR 74-79 |
| 90 | 80-100 | SR 86-91 |
| 110 | 100-120 (нет в PL-9/W4) | SR 104-112 |
| 160 | 150-170 (нет в PL-9/W4) | SR 149-161 |
| 200 | 190-210 (нет в PL-9/W4) | SR 188-200 |
Индекс W в конце обозначения показывает, из какой стали сделаны лента, корпус замка и винт. По обозначениям каталога Fortisflex W1 - все элементы из оцинкованной стали, W2 - лента из нержавеющей стали AISI 201, винт оцинкованный, W4 - все элементы из нержавеющей стали, включая ленту, корпус замка и крепёжный винт. W4 даёт наибольшую стойкость к коррозии, полностью нержавеющие хомуты в разделе представлены серией PL-9/W4 от 8-12 до 140-160 мм.
Гарантийный срок эксплуатации по карточкам товаров у нержавеющих PL-9/W2, PL-12/W2, PL-9/W4 и SR/W2 - 5 лет, у оцинкованных PL-9/W1 и SR/W1 - 3 года. W1 берут для сухих помещений, W2 и W4 - для влажных помещений, улицы и агрессивных сред.

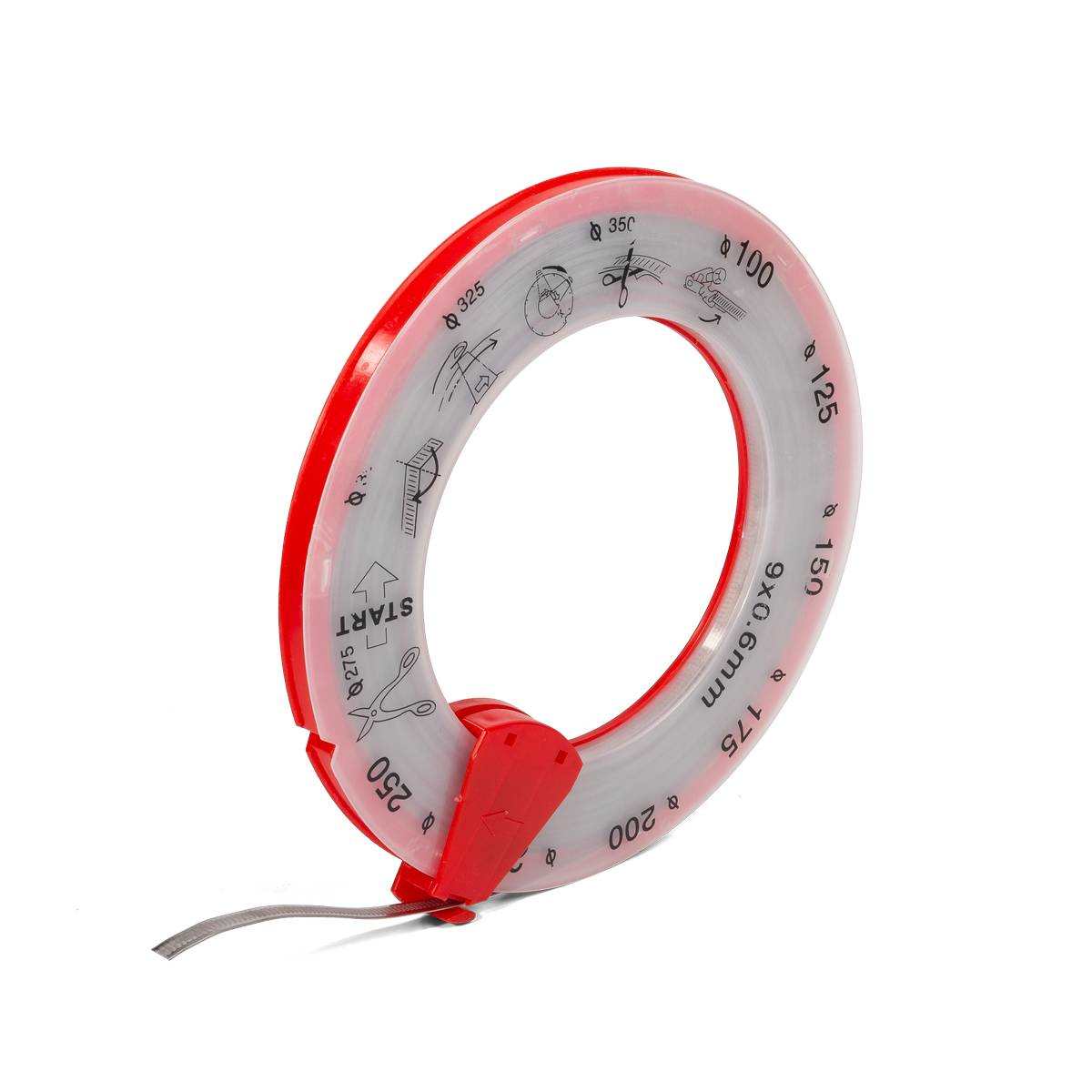

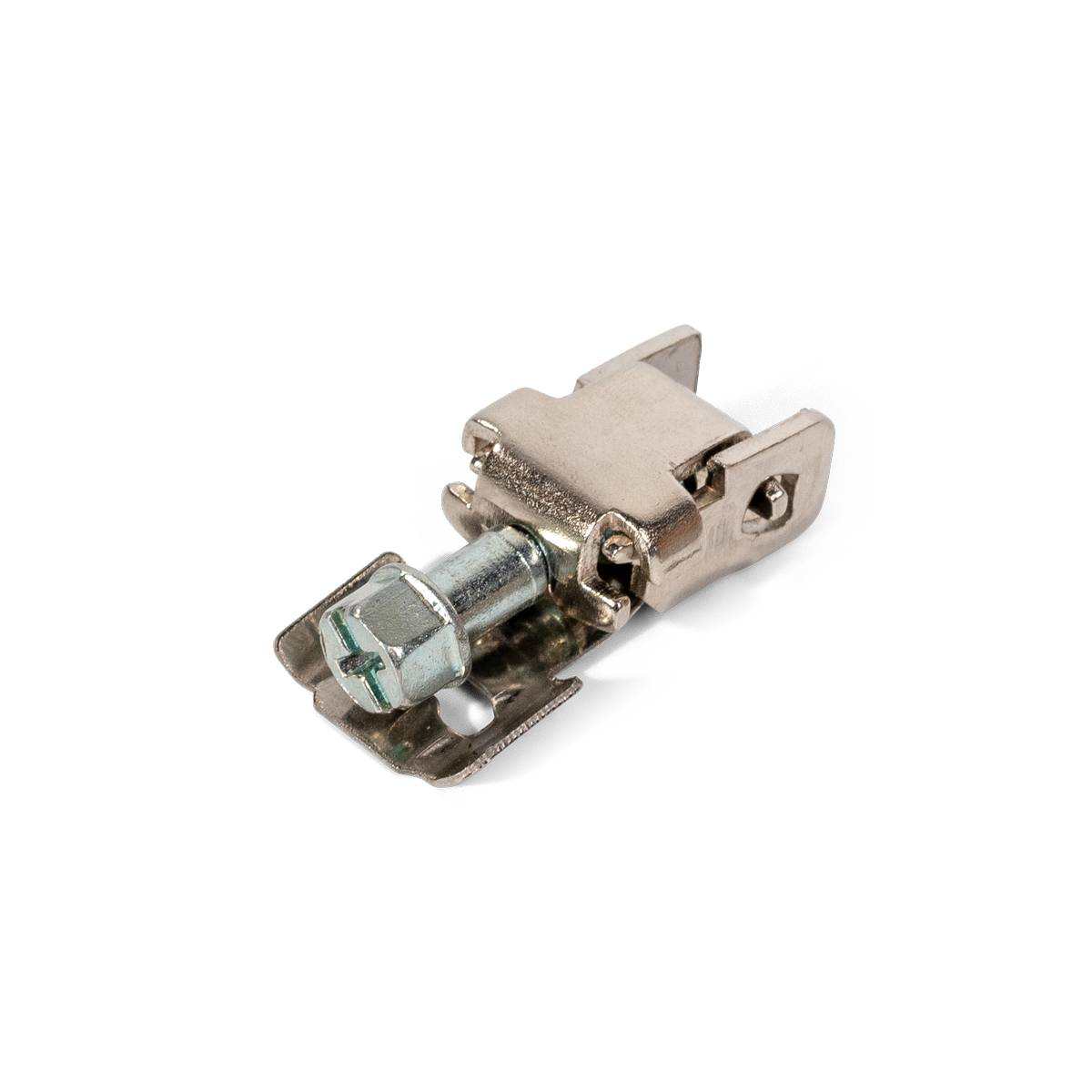

Если нужного диаметра нет в размерном ряду, хомут собирают из ленты и замков. Лента червячная PLT-9/W2 из нержавеющей стали AISI 201 шириной 9 мм и толщиной 0,6 мм поставляется в кассете по 30 м, замки LK-9/W2 продаются упаковкой по 50 штук. Ленту отрезают ножницами по металлу на нужную длину и ставят замок, затягивают торцевым ключом 7 мм или отвёрткой со шлицем или PH.
Червячные хомуты стягивают шланги и патрубки на штуцерах, гибкие рукава и трубы, силовые держат жёсткие шланги под давлением и в вакууме. Для крепления самой трубы к стене или конструкции нужны не червячные, а трубные хомуты ТХ, ТХК и ТХУ. Как подобрать любой из типов по диаметру, с таблицами по всем сериям, разобрали в статье о подборе хомутов.
Техэлектро поставляет хомуты Fortisflex монтажным организациям и предприятиям по всему Казахстану, работаем с юрлицами по счёту. Для кабельных трасс посмотрите металлорукав и фитинги, для лёгкой фиксации пучков без обжима по кругу - нейлоновые стяжки.
SR ROBUST затягивается стяжным винтом М5-М10 со вставками из прутка, у него шире и толще лента и выше разрушающий момент: у SR/W1 до 50 Нм против 8 Нм у PL-9. Его ставят на жёсткие шланги, в вакуумных установках и на линии высокого давления.
W1 полностью из оцинкованной стали, у W2 лента из нержавеющей стали AISI 201, а винт оцинкованный, у W4 все элементы из нержавеющей стали. W4 даёт наибольшую стойкость к коррозии.
Наружный диаметр шланга или трубы должен попадать в диапазон обхвата из названия, лучше ближе к середине. Например, для диаметра 25 мм подойдут PL-9 или PL-12 размеров 16-27 и 20-32 мм.
У PL-12 лента шириной 12 мм вместо 9 мм и разрушающий момент 10 Нм вместо 8 Нм. PL-12 выпускается в исполнении W2 до 200-220 мм.
Червячные PL-9 и PL-12 - торцевым ключом 7 мм или отвёрткой, силовые SR ROBUST - гаечным или торцевым ключом под винт от М5 до М10 в зависимости от размера.
Используйте червячную ленту PLT-9/W2 в кассете на 30 м и замки LK-9/W2: ленту отрезают ножницами по металлу на нужную длину и ставят замок.
