Заземляющие устройства

Заземляющие устройства обеспечивают электробезопасность и отвод тока замыкания в землю согласно ПУЭ гл. 1.7 и ГОСТ 464-79. В каталоге Техэлектро в Уральске — гибкие заземляющие проводники ПЗ и ПЗУ сечением 6–25 мм² и длиной 300–800 мм, латунные кольца заземления КЗ под резьбу М20–М32 и муфты заземления МЗМ для металлорукава.

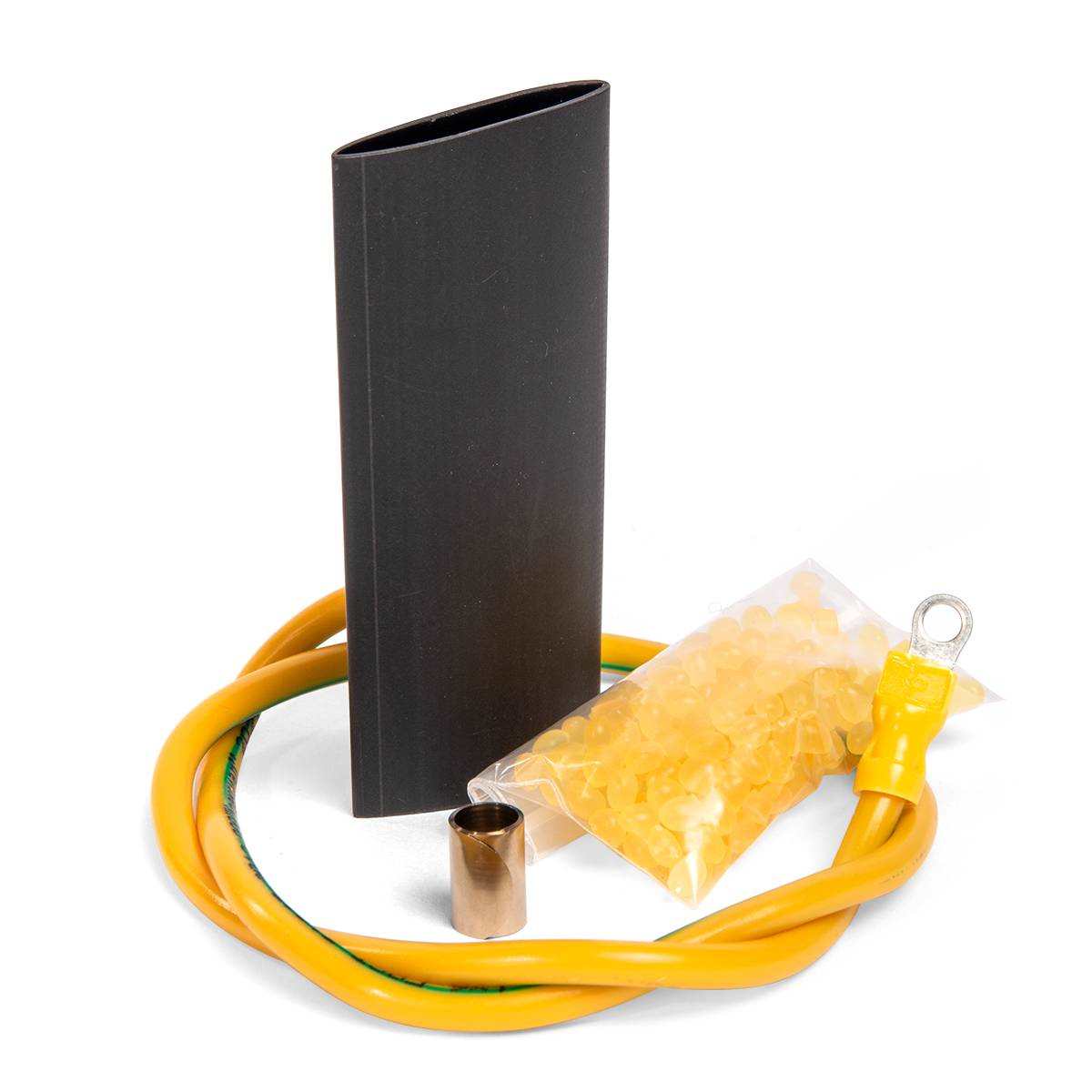

Проводники заземления ПЗ и ПЗУ

Заземляющий проводник ПЗ или ПЗУ — это гибкая медная перемычка с наконечниками, соединяющая корпус оборудования, дверь щита или кабельный лоток с контуром заземления. ПЗУ 6 применяют для дверей щитов и небольших корпусов, ПЗ 16–25 — для мощного оборудования и магистральных перемычек. Гибкая жила удобна для подвижных и открываемых элементов, где жёсткая шина не подходит.

Проводники изготавливают из лужёной меди — лужение защищает контакт от окисления и сохраняет низкое переходное сопротивление на весь срок службы. Болтовое соединение должно быть доступно для осмотра и защищено от самоотвинчивания шайбой-гровером.

Наконечники проводников ПЗ рассчитаны под болт М6–М10 контура заземления и корпуса оборудования. Гибкая многопроволочная жила выдерживает многократные открывания дверей щитов и сохраняет контакт там, где жёсткая полоса быстро ломается от усталости металла.

Кольца КЗ и муфты МЗМ

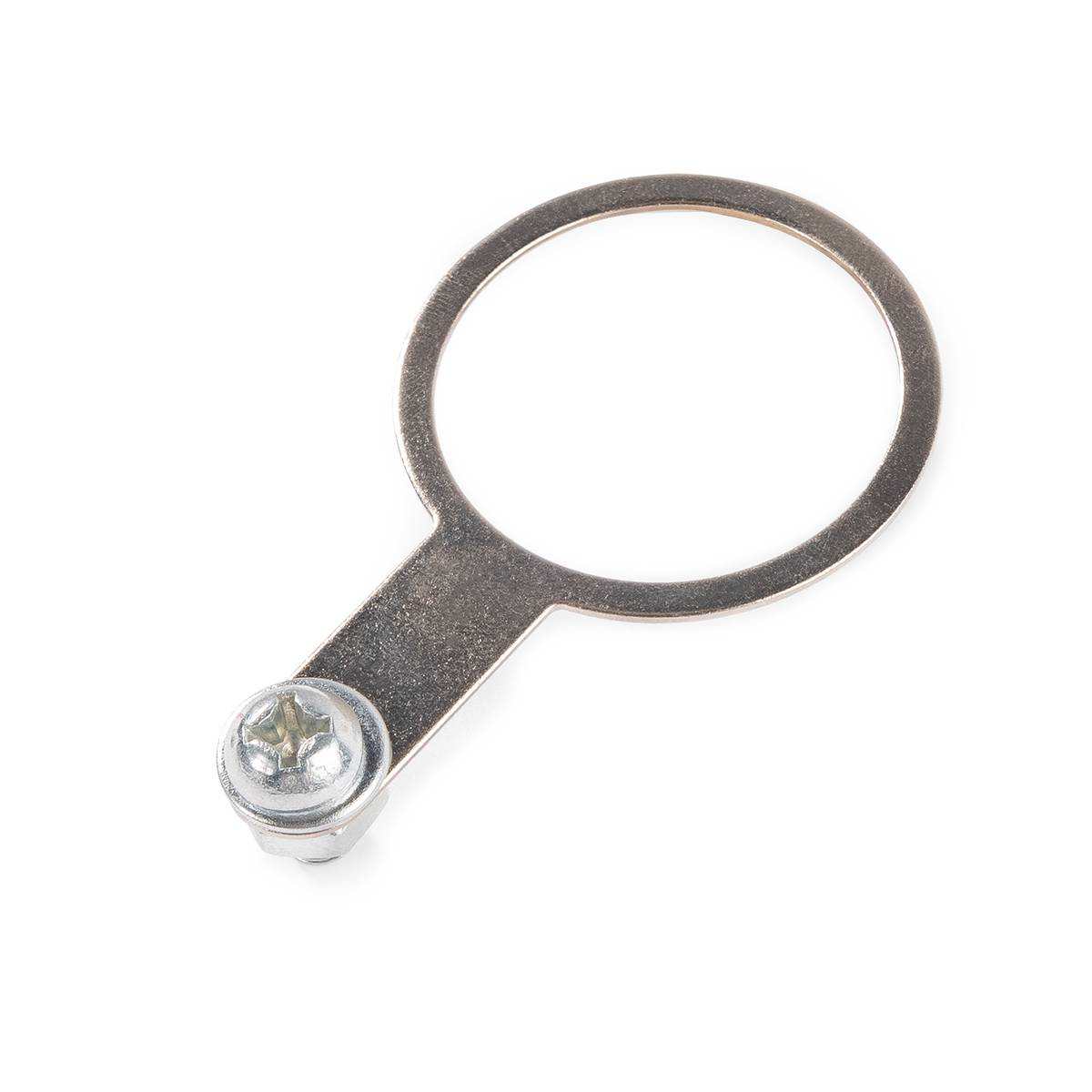

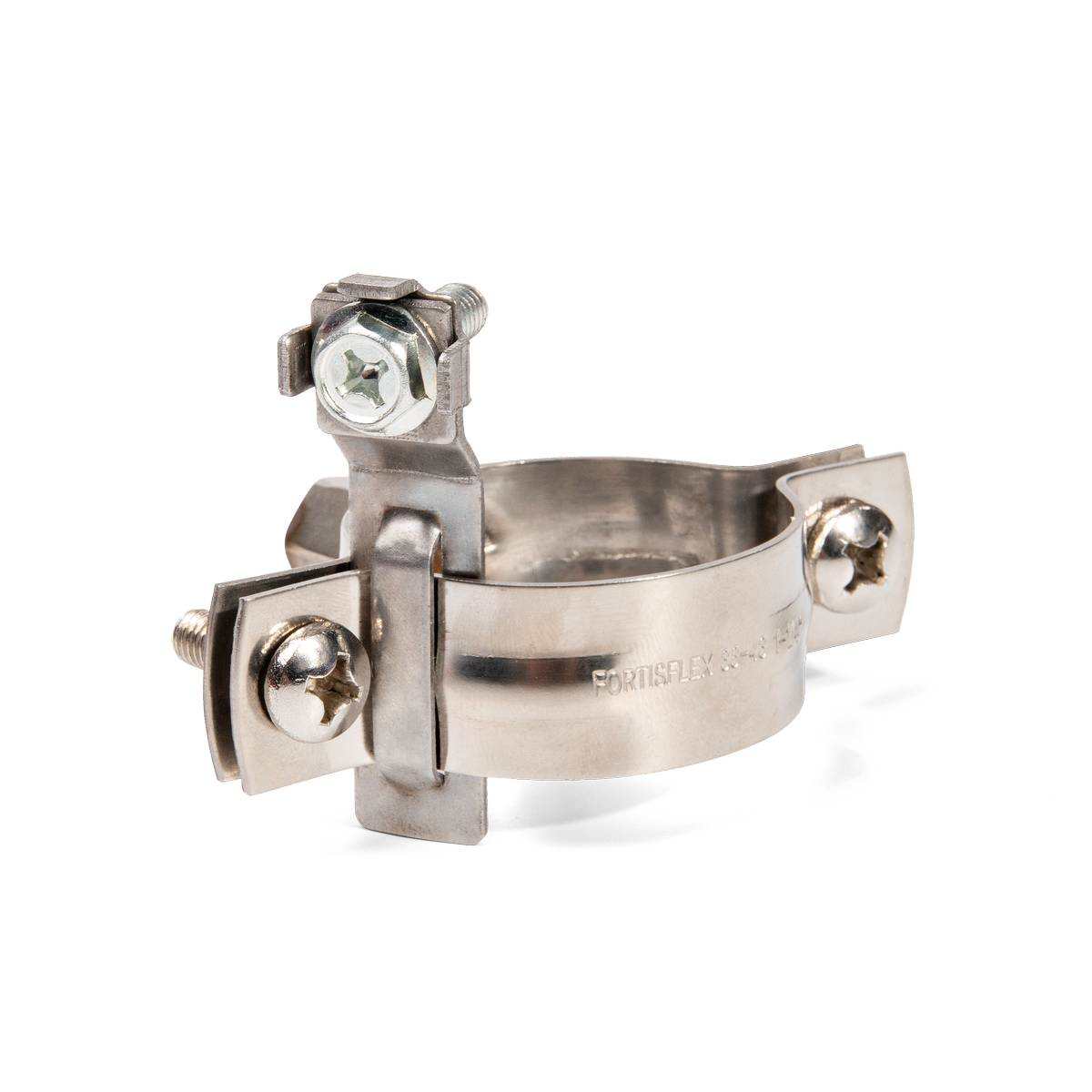

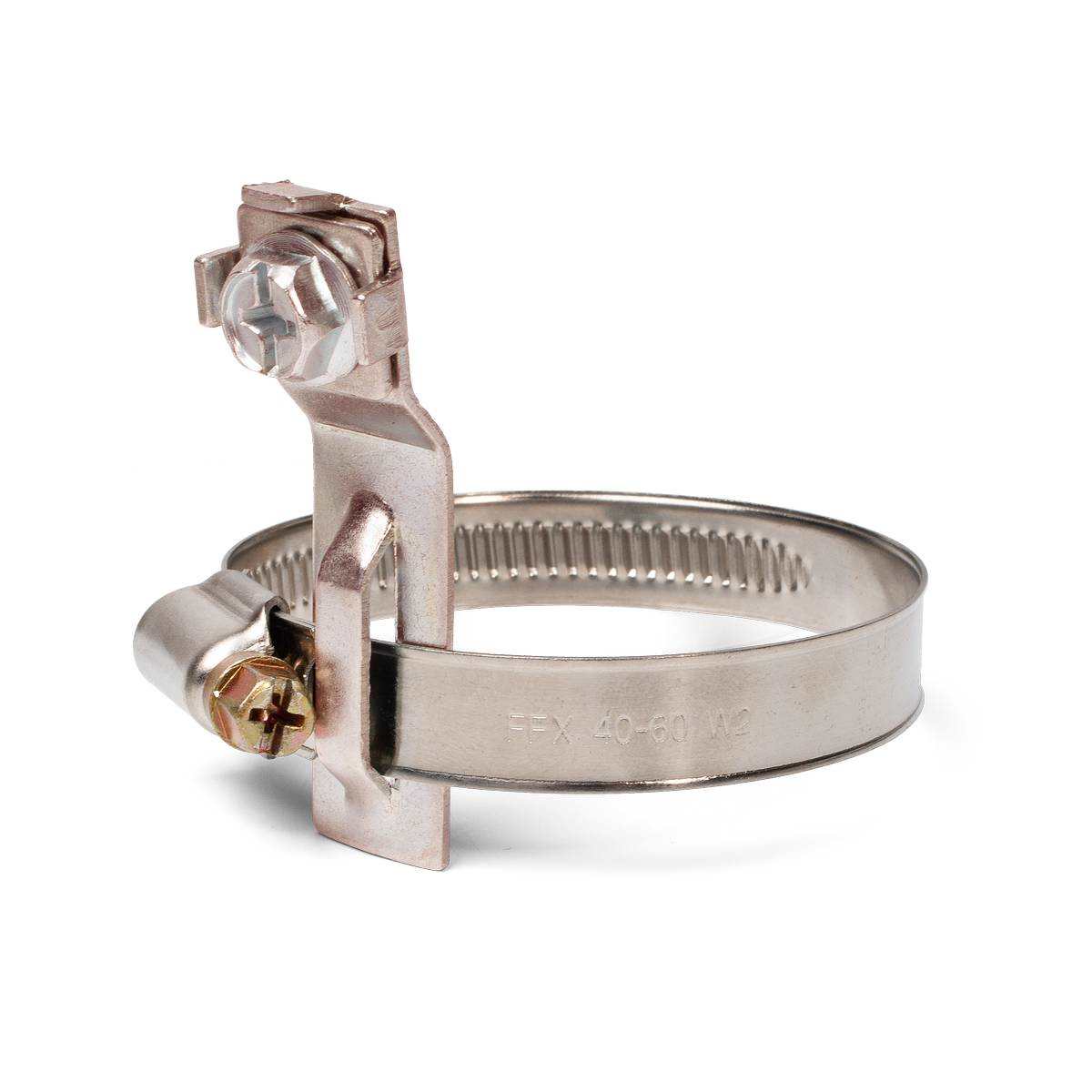

Латунное кольцо заземления КЗ создаёт надёжную точку заземления на трубной резьбе М20–М32 — на вводах, трубах и корпусах; латунь не корродирует и держит низкое сопротивление контакта. Муфта МЗМ заземляет металлическую оболочку металлорукава, соединяя её с контуром и исключая опасный потенциал на оболочке при повреждении изоляции кабеля внутри.

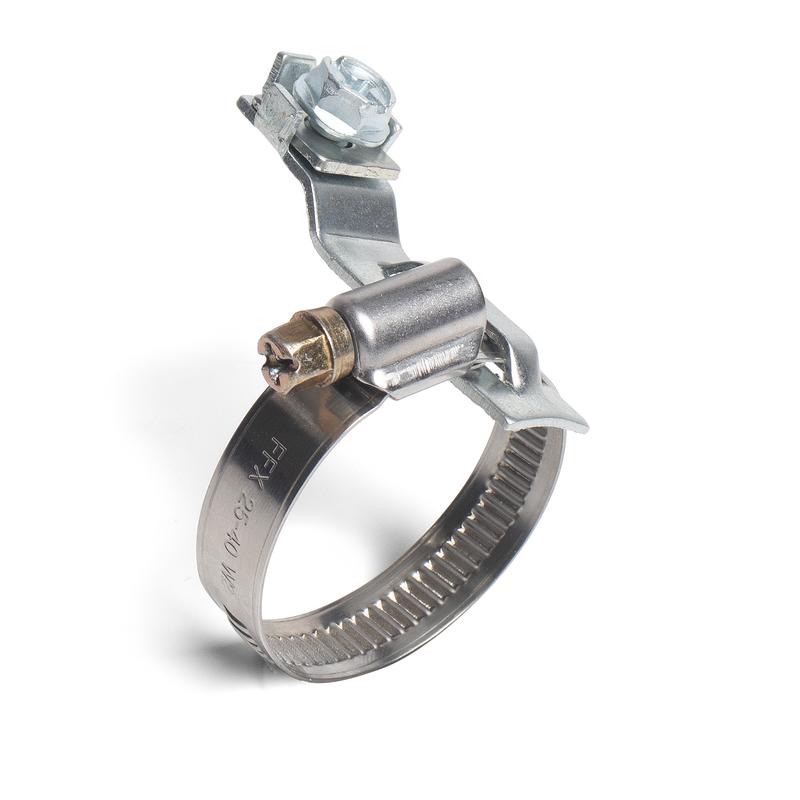

Муфты МЗМ выпускают под ходовые диаметры металлорукава и снабжают лужёным зажимом под провод заземления. Кольцо КЗ монтируют на трубную резьбу до затяжки контргайки, создавая точку заземления, доступную для периодического осмотра.

Зачем нужно заземление

Заземление отводит ток замыкания и уравнивает потенциалы, защищая человека от поражения при пробое изоляции на корпус. По ПУЭ заземляют корпуса щитов, электродвигателей, лотков, металлические оболочки кабелей и рукавов. Надёжность контура определяется не только заземлителем в грунте, но и качеством перемычек: ослабленный или окисленный болтовой контакт сводит защиту на нет, поэтому применяют лужёные проводники и контроль затяжки.

Характеристики

Нормы сопротивления заземления

Сопротивление заземляющего устройства для электроустановок до 1 кВ, как правило, не должно превышать 4 Ом, а для повторного заземления PEN-проводника — 30 Ом; точное значение задаёт ПУЭ гл. 1.7 в зависимости от типа сети и грунта. Сечение заземляющего проводника выбирают по таблице ПУЭ 1.7.126 в зависимости от сечения фазного проводника: для меди чаще применяют 6, 16 и 25 мм².

Готовые заземляющие проводников с обжатыми наконечниками экономят время на монтаже по сравнению с самостоятельной опрессовкой полосы или провода. В наличии проводники ПЗ и ПЗУ ходовых сечений и длин, кольца КЗ и муфты МЗМ под разные диаметры.

Все позиции сертифицированы и рассчитаны на длительную эксплуатацию в контуре заземления без потери контакта.

Смотрите также: кабельные наконечники и гильзы и металлорукав и фитинги.

Частые вопросы

Какое сопротивление заземления допустимо?

Для электроустановок до 1 кВ сопротивление заземляющего устройства обычно не более 4 Ом, а для повторного заземления PEN-проводника — 30 Ом. Точное значение задаёт ПУЭ гл. 1.7.

Чем отличается ПЗ от ПЗУ?

Оба — гибкие заземляющие проводники с наконечниками, различаются сечением и длиной. ПЗУ 6 — для дверей щитов и корпусов, ПЗ 16–25 — для мощного оборудования и магистральных перемычек.

Какое сечение проводника выбрать?

Сечение выбирают по ПУЭ в зависимости от сечения фазного проводника и тока замыкания: для меди чаще 6, 16 и 25 мм². Гибкий ПЗ удобнее для подвижных элементов.

Для чего нужна муфта МЗМ?

Муфта МЗМ заземляет металлическую оболочку металлорукава, соединяя её с контуром. Это исключает опасный потенциал на оболочке при повреждении изоляции кабеля.

Зачем латунное кольцо КЗ?

Кольцо КЗ создаёт надёжную точку заземления на трубной резьбе М20–М32. Латунь не корродирует и сохраняет низкое переходное сопротивление.

Заземление есть в наличии в Уральске?

Да, проводники ПЗ/ПЗУ, кольца КЗ и муфты МЗМ есть на складе Техэлектро в Уральске. Наличие и цена — в карточке товара, доставка по Казахстану.
