Кабельные скобы

Кабельные скобы фиксируют кабель, металлорукав и трубы по трассе с нормируемым шагом крепления. В каталоге Техэлектро в Уральске — металлические скобы СМД и СМР, скобы под монтажный пистолет СМО, нержавеющие СМД (INOX), пластиковые СПК, клипсы-крепёж и стальные болт-скобы U-образного профиля.

Виды скоб

Металлическая скоба СМД — двухлапковая, крепится дюбелем или саморезом и прижимает кабель или гофру к основанию; СМР отличается увеличенной высотой лапки под пучок или рукав большего диаметра. Скобы СМО забиваются монтажным пистолетом дюбель-гвоздём прямо в бетон или кирпич, что ускоряет крепёж на объёме. Число в маркировке (например СМД 19-20) — диапазон диаметра кабеля в миллиметрах.

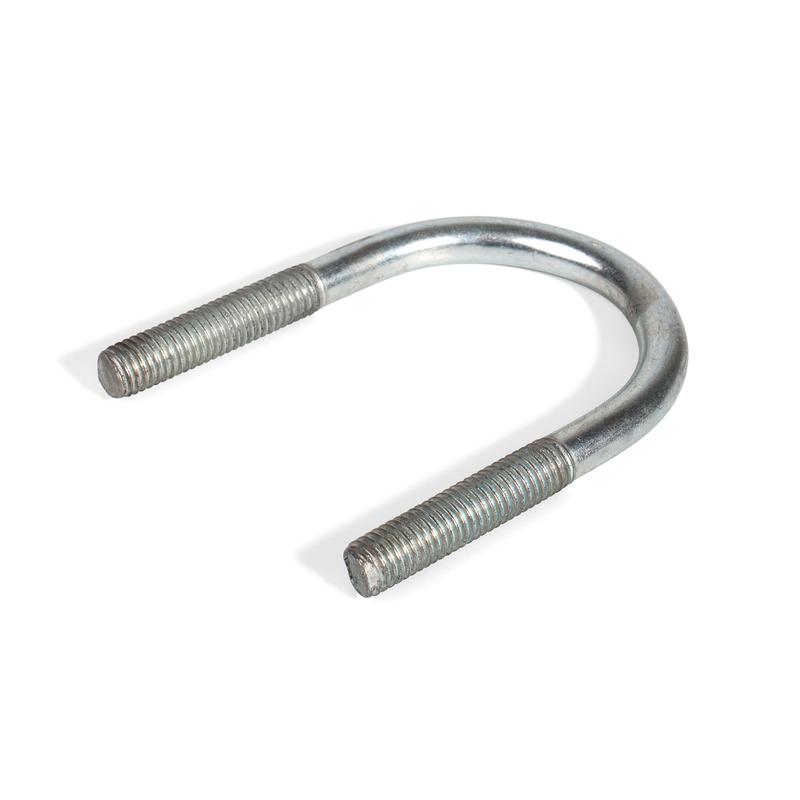

Нержавеющие скобы СМД (INOX) применяют на улице и во влажных помещениях, где оцинковка корродирует, пластиковые СПК — для аккуратной внутренней проводки, а стальные болт-скобы U-образного профиля с резьбой М12 держат тяжёлые трубы на двух болтах.

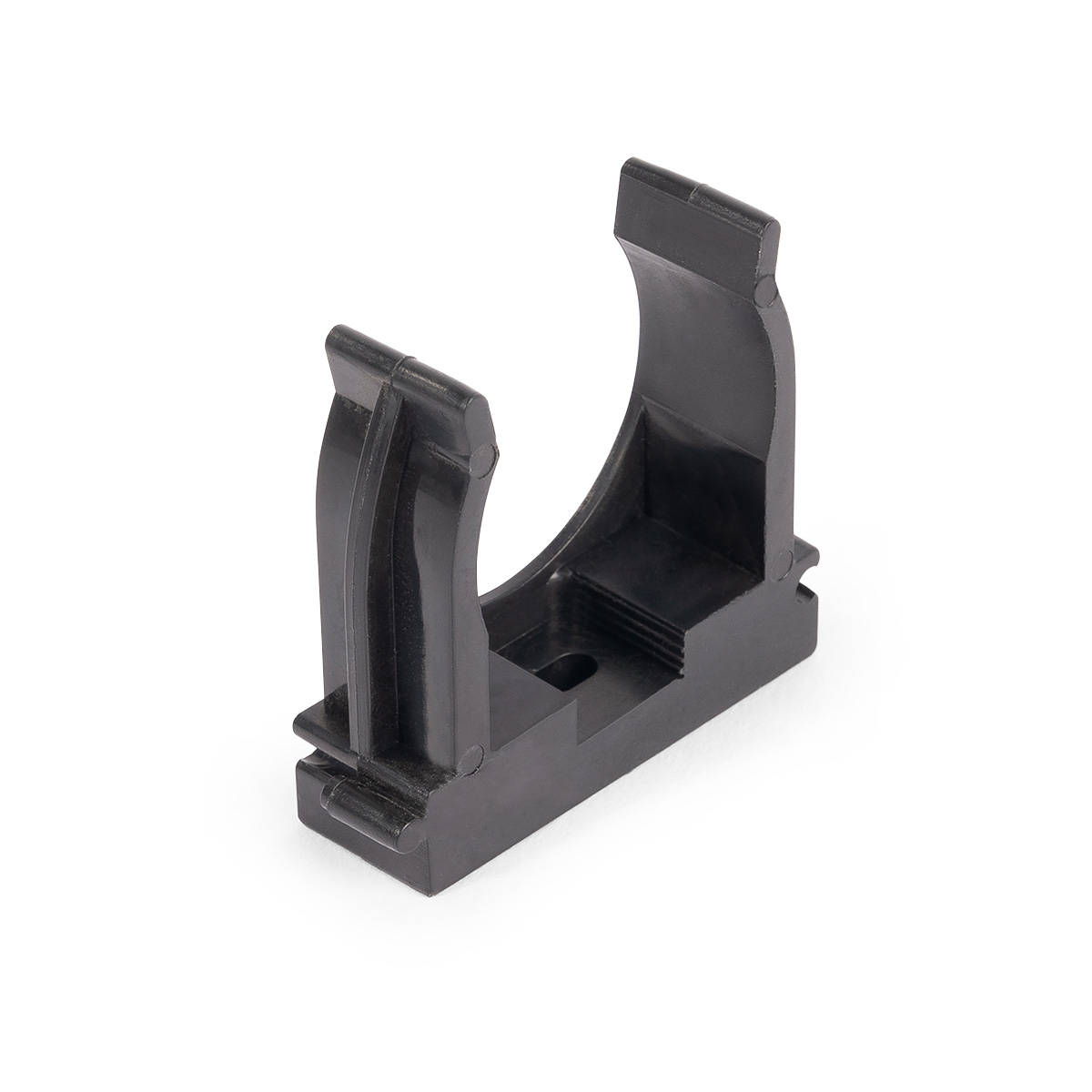

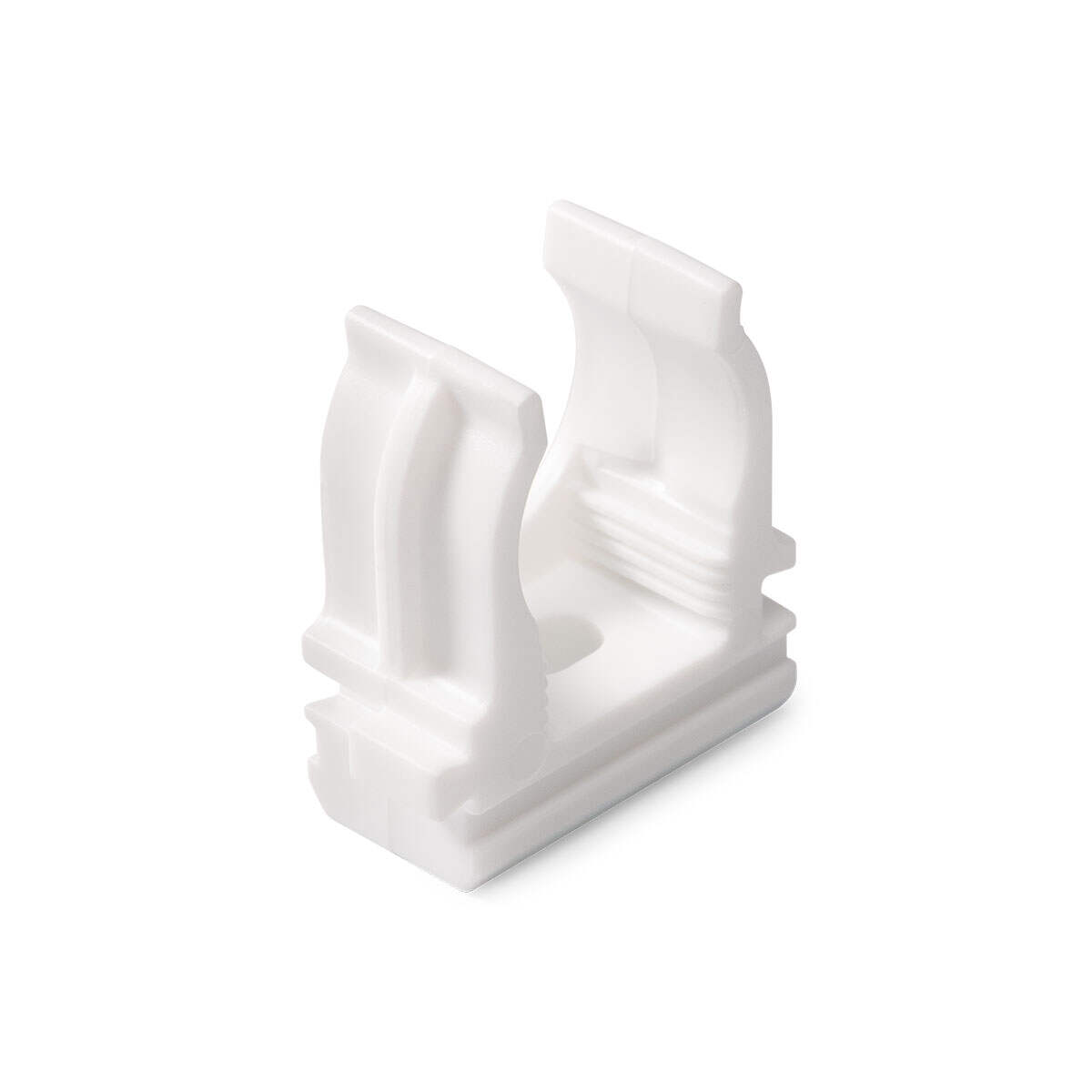

Клипса-крепёж защёлкивает кабель или гофру одним движением без винта — её берут для быстрой прокладки слаботочных линий. Скоба СМР с высокой лапкой охватывает пучок из нескольких кабелей или рукав большого диаметра, тогда как плоская СМД рассчитана на одиночный кабель.

Крепёж под основание

Крепёж подбирают под материал основания: в бетон и кирпич — дюбель или дюбель-гвоздь под монтажный пистолет, в гипсокартон и пустотелые стены — распорные или бабочковые дюбели, иначе крепление не держит нагрузку кабеля. Скоба жёстко фиксирует кабель к основанию и несёт нагрузку, тогда как пластиковая стяжка лишь стягивает пучок — для крепления трассы к стене нужна именно скоба.

Для наружной прокладки и помещений с влагой выбирают нержавеющие СМД (INOX) и оцинкованные скобы с покрытием — они не дают ржавых потёков и держат нагрузку годами. Пластиковые СПК не проводят ток и подходят для аккуратной открытой проводки в жилых помещениях.

Ошибки крепления кабеля

Частые ошибки — редкий шаг скоб (кабель провисает и тянет соседние крепления), пережим изоляции слишком тесной скобой и крепёж не по основанию (саморез в пустотелую стену вырывается). Правильный монтаж: скоба по диаметру кабеля, шаг по нормам, крепёж под материал стены. Тогда трасса выглядит аккуратно и служит весь срок эксплуатации проводки.

Характеристики

Шаг крепления по нормам

Горизонтальные трассы крепят с шагом не более 0,5–0,6 м, вертикальные — до 1 м, а на поворотах и у вводов в коробки скобу ставят дополнительно, чтобы кабель не провисал. Точный шаг зависит от массы и сечения кабеля и требований проекта. Размер скобы выбирают по диаметру кабеля или рукава — он должен фиксироваться плотно, но без пережатия изоляции.

Под каждый диаметр кабеля и рукава в наличии свой типоразмер скобы, а также крепёж под разные основания. Это позволяет закрыть всю трассу одним поставщиком — от одиночного провода до тяжёлого пучка на болт-скобах.

Смотрите также: металлорукав и фитинги и заземляющие устройства.

Частые вопросы

С каким шагом крепить кабель?

Горизонтальные трассы — с шагом не более 0,5–0,6 м, вертикальные — до 1 м, на поворотах и у вводов дополнительно. Точный шаг зависит от массы и сечения кабеля и требований проекта.

Как выбрать размер скобы?

По диаметру кабеля или рукава: число в маркировке (СМД 19-20) — диапазон диаметра в мм. Кабель должен фиксироваться плотно, но без пережатия изоляции.

Чем крепят скобы СМО?

Монтажным (пороховым или газовым) пистолетом дюбель-гвоздём прямо в бетон или кирпич. Это ускоряет крепёж на больших объёмах.

Какие скобы ставить на улице?

Нержавеющие СМД (INOX) — они не корродируют. Оцинкованные СМД — для сухих помещений, пластиковые СПК — для аккуратной внутренней проводки.

Чем скоба лучше стяжки?

Скоба жёстко фиксирует кабель к основанию и держит нагрузку, а стяжка только стягивает пучок. Для крепления трассы к стене нужна именно скоба.

Скобы есть в наличии в Уральске?

Да, металлические, нержавеющие и пластиковые скобы есть на складе Техэлектро в Уральске. Наличие и цена по размерам — в карточке товара, доставка по Казахстану.
