Стриппер для кабеля из сшитого полиэтилена (СПЭ) - ручной инструмент, которым снимают полупроводящий экран и изоляцию с кабелей среднего напряжения перед монтажом муфты или наконечника. Он срезает слой заданной толщины и не задевает слой под ним, поэтому поверхность изоляции остаётся ровной, без надрезов и задиров. В разделе собраны стрипперы КВТ серии ПРОФИ: КСП-30, КСП-40, КСП-50, КСП-65, КСП-70, КСП-90, КСП-150, FBS 16-52, IMS 10-52 и комплект FBS + IMS. Вместе они закрывают кабели диаметром от 15 до 150 мм.
У всех моделей регулируется глубина снятия, поэтому один инструмент подходит для кабелей с разной толщиной экрана и изоляции. Стриппер надевают на кабель и вращают вокруг него, нож снимает слой ровной лентой без рывков.
Кабель с изоляцией из СПЭ устроен слоями: токопроводящая жила, полупроводящий экран по жиле, изоляция из сшитого полиэтилена, полупроводящий экран по изоляции, медный экран из проволок или ленты и наружная оболочка. Оболочку и медный экран при монтаже муфты снимают и отгибают ножом, дальше работает стриппер.
Сначала снимают полупроводящий экран по изоляции на длину, которую указывает инструкция к муфте. Остатки экрана на изоляции искажают электрическое поле и со временем приводят к пробою, поэтому слой снимают целиком. Затем на конце кабеля снимают изоляцию с жилы под наконечник или соединительную гильзу. Для первой операции нужны модели для экрана, для второй - модели для изоляции, часть стрипперов выполняет обе.
Главный параметр - диаметр кабеля в месте разделки, а не сечение жилы. Его измеряют штангенциркулем и выбирают модель, в диапазон которой он попадает, затем проверяют, какую операцию выполняет инструмент.
| Модель | Что снимает | Диаметр кабеля, мм | Длина, мм |
|---|---|---|---|
| КСП-30 | изоляцию с жилы | 15-30 | 275 |
| КСП-40 | изоляцию и полупроводящий экран | 25-40 | 240 |
| КСП-50 | полупроводящий экран | 23-50 | 225 |
| КСП-65 | изоляцию и полупроводящий экран | 40-65 | 295 |

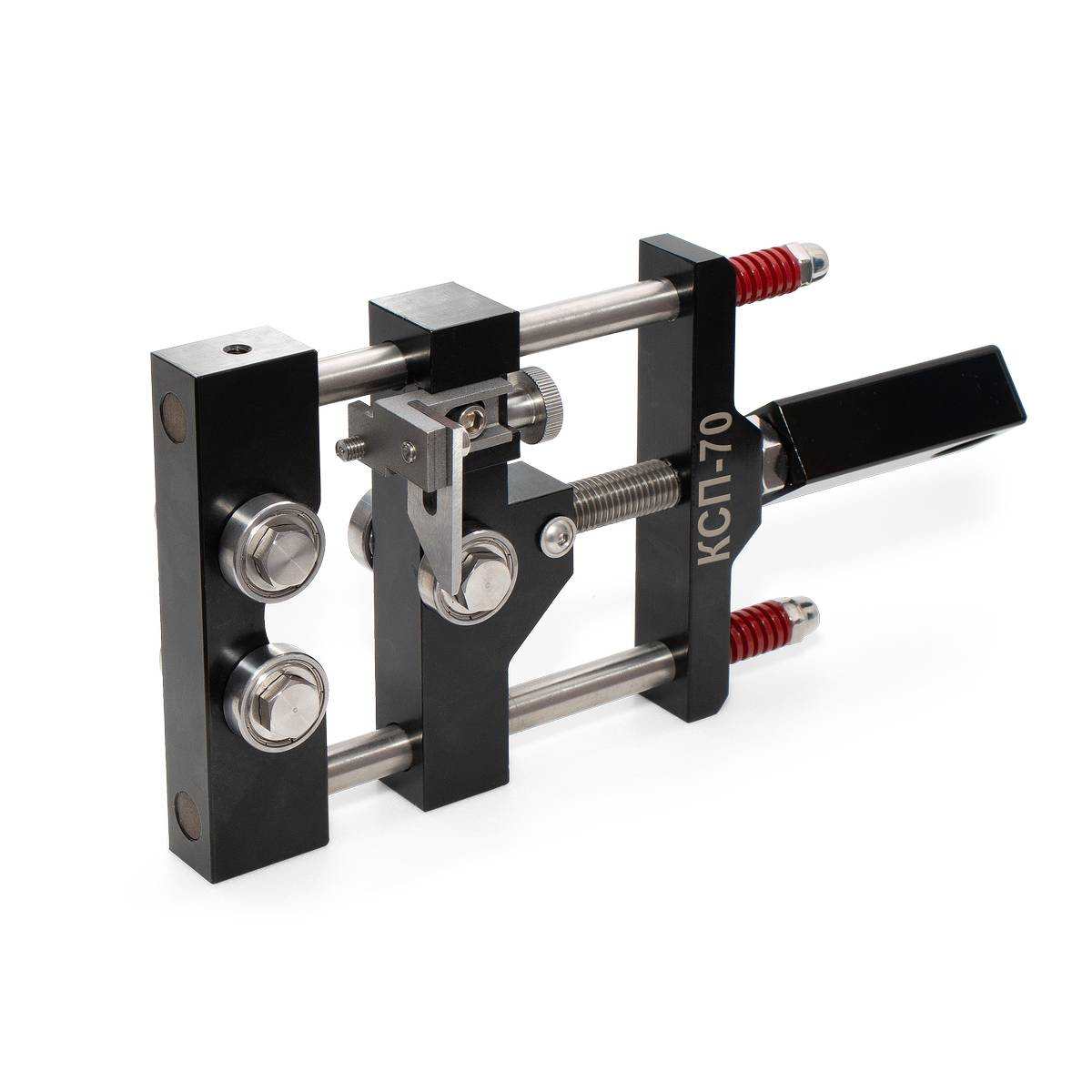

| КСП-70 | полупроводящий экран | 35-70 | 280 |
| КСП-90 | изоляцию и полупроводящий экран | 40-90 | 500 |
| КСП-150 | изоляцию и полупроводящий экран | 90-150 | 600 |

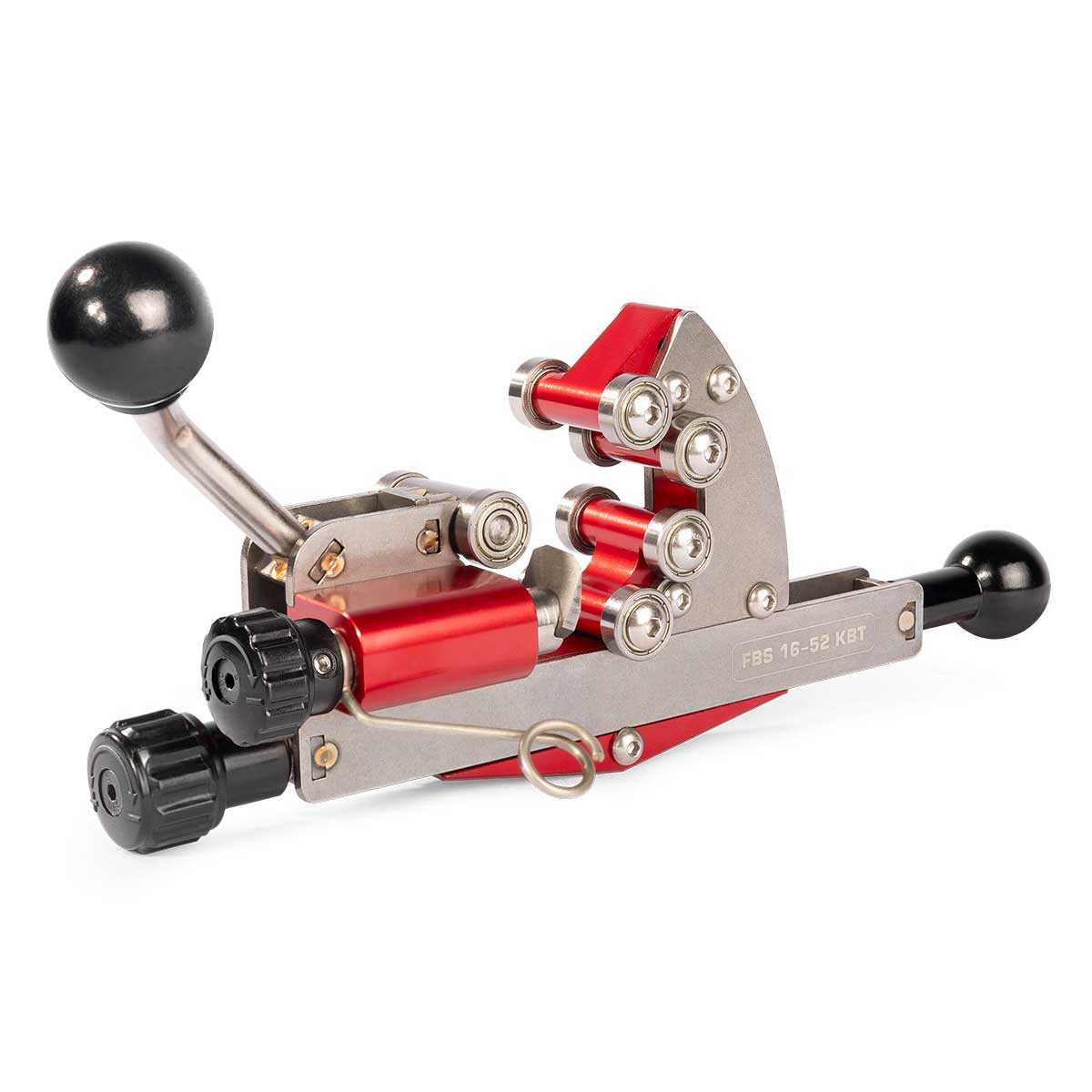

| FBS 16-52 | полупроводящий экран | 16-52 | 225 |

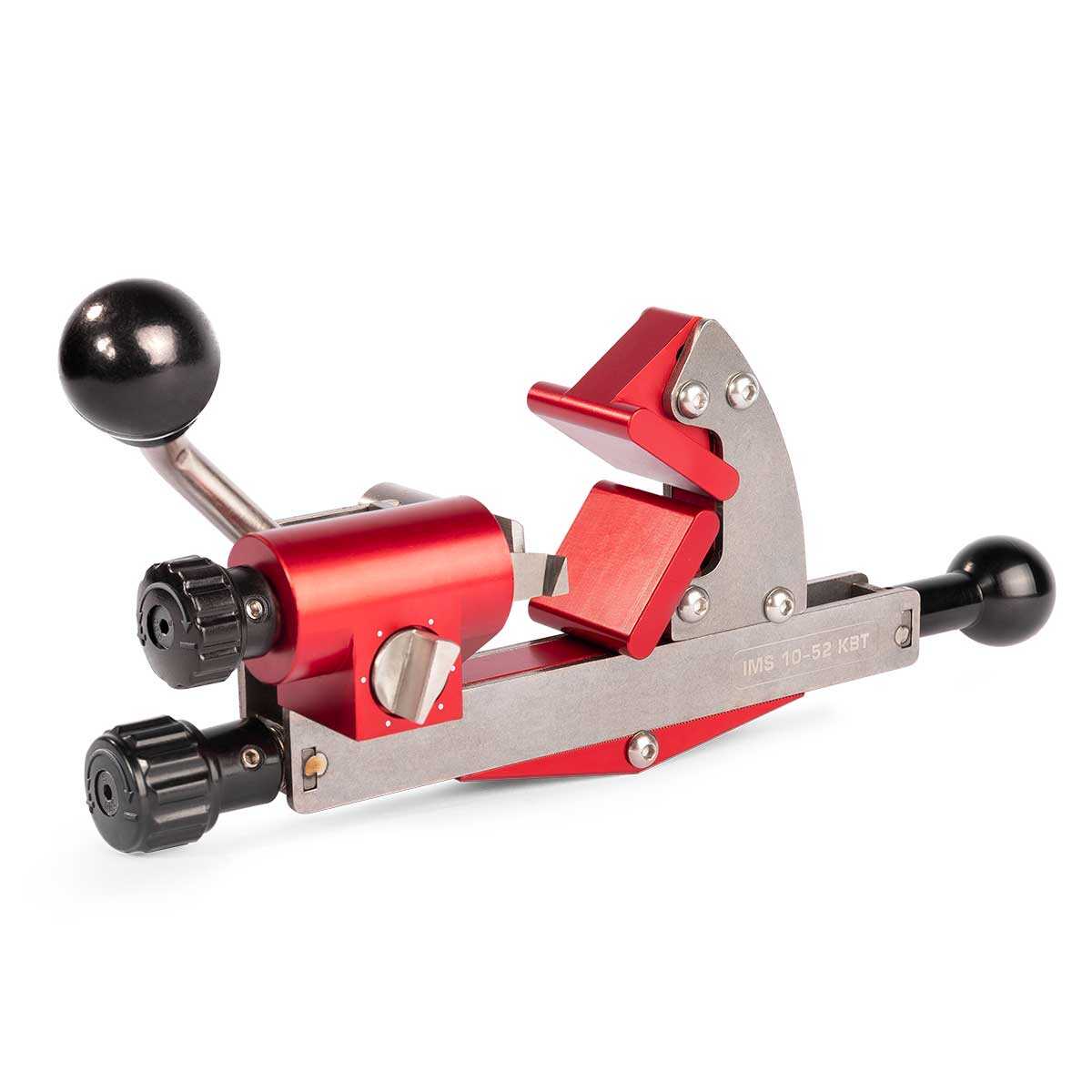

| IMS 10-52 | изоляцию | до 52 | 245 |
| FBS + IMS | изоляцию и полупроводящий экран | 16-52 | комплект |

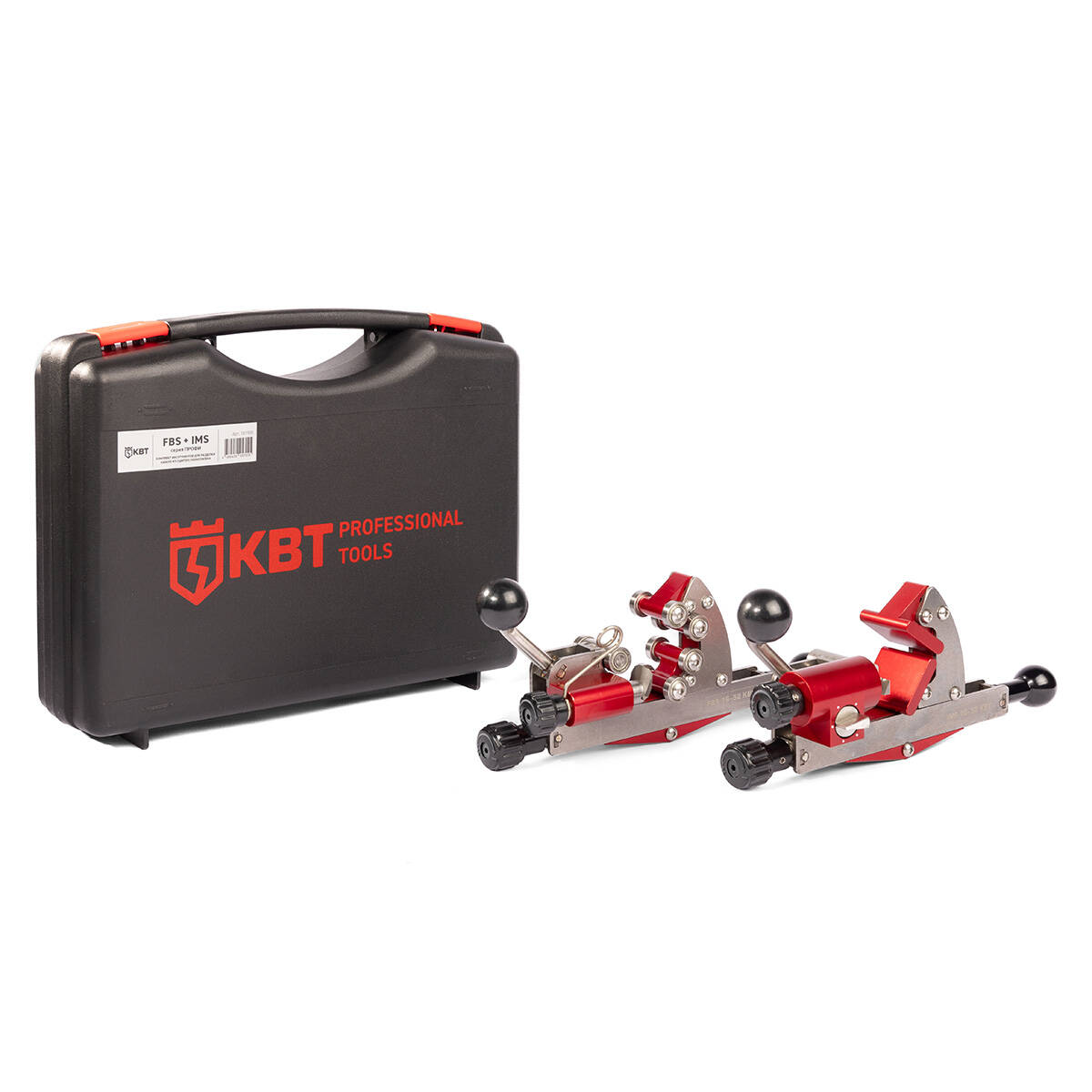

Если на объекте кабели разного диаметра в пределах 16-52 мм, удобнее комплект FBS + IMS: один инструмент снимает экран, второй изоляцию. Для кабелей большого диаметра, от 90 до 150 мм, предназначен КСП-150 длиной 600 мм и весом около 5 кг.
Глубину снятия настраивают на обрезке того же кабеля: слой должен сниматься полностью, без надреза изоляции под экраном. Срез экрана выполняют ровно по окружности, а переход от экрана к изоляции обрабатывают по инструкции к муфте. Поверхность изоляции после снятия экрана не царапают и очищают от частиц полупроводящего слоя.
Длины разделки, то есть сколько снимать оболочки, экрана и изоляции, задаёт производитель муфты. Подробнее о монтаже - в статье муфты для кабеля с изоляцией из сшитого полиэтилена на 35 кВ, сами муфты - в разделах кабельные муфты 6-10 кВ и кабельные муфты 20-35 кВ. Для силовых кабелей до 1 кВ есть отдельные стрипперы для силового кабеля.
Техэлектро - официальный дилер КВТ в Казахстане. Поставляем стрипперы для кабеля СПЭ монтажным организациям, энергетическим и промышленным предприятиям с доставкой по Казахстану, склад и офис находятся в Уральске. Подберём модель по диаметру и марке кабеля и выставим счёт для юрлица.
Стриппер снимает слой заданной толщины и не надрезает изоляцию под экраном. Ножом трудно выдержать глубину, а надрез или остатки экрана на изоляции становятся причиной пробоя муфты.
По диаметру кабеля в месте разделки и по операции: снятие полупроводящего экрана, снятие изоляции с жилы или обе операции. Диапазоны моделей - от 15-30 мм у КСП-30 до 90-150 мм у КСП-150.
КСП-40, КСП-65, КСП-90 и КСП-150, а также комплект FBS + IMS для кабелей диаметром 16-52 мм.
Да, у всех стрипперов раздела регулируемая глубина снятия. Её настраивают на обрезке кабеля перед работой на линии.
Стрипперы раздела рассчитаны на кабели из сшитого полиэтилена. Для оболочки и изоляции силовых кабелей до 1 кВ есть отдельный раздел стрипперов для силового кабеля.
Да, отправляем по всему Казахстану со склада в Уральске. Для юрлиц выставляем счёт и помогаем подобрать модель под кабель.
