Пресс-клещи механические для опрессовки силовых наконечников и гильз

Механические пресс-клещи для силовой опрессовки: что это и зачем

Механические пресс-клещи – ручной инструмент для опрессовки силовых кабельных наконечников и соединительных гильз методом местного вдавливания или шестигранного обжима. Рабочий диапазон ручных моделей – от 4 до 120–150 мм²; всё, что выше, опрессовывают гидравлическим прессом. Инструмент создаёт усилие за счёт рычажной или храповой механики, поэтому для больших сечений одной силы руки уже не хватает.

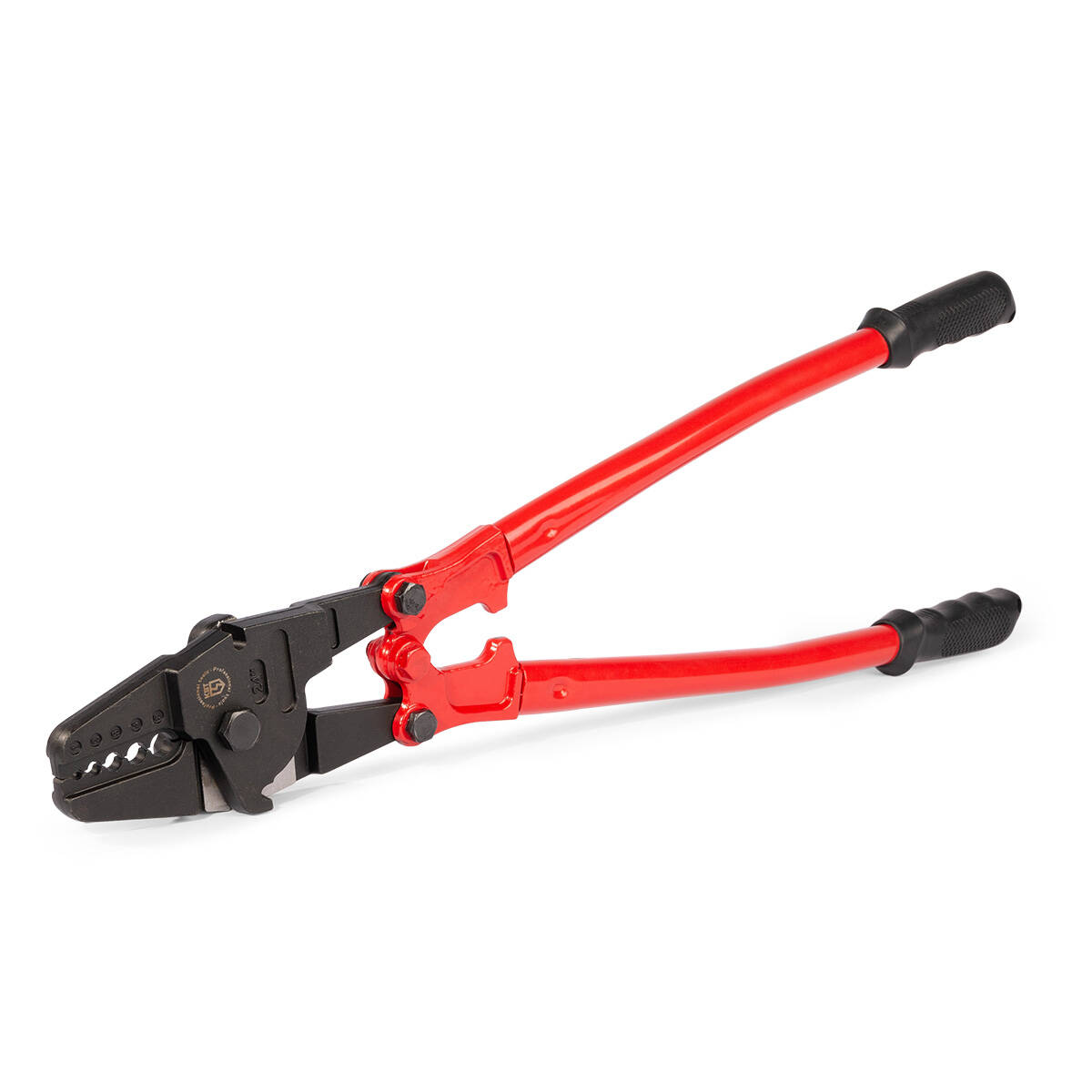

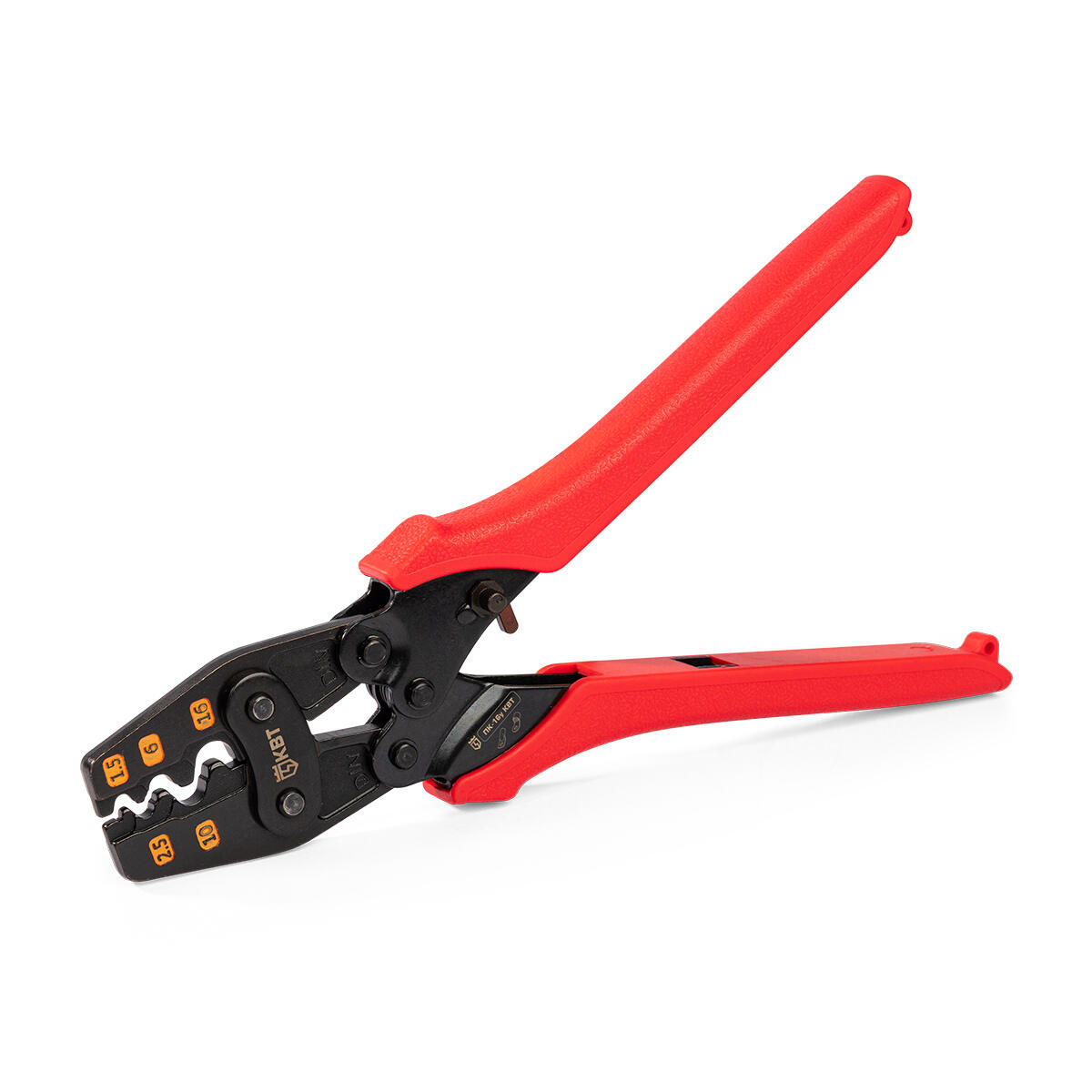

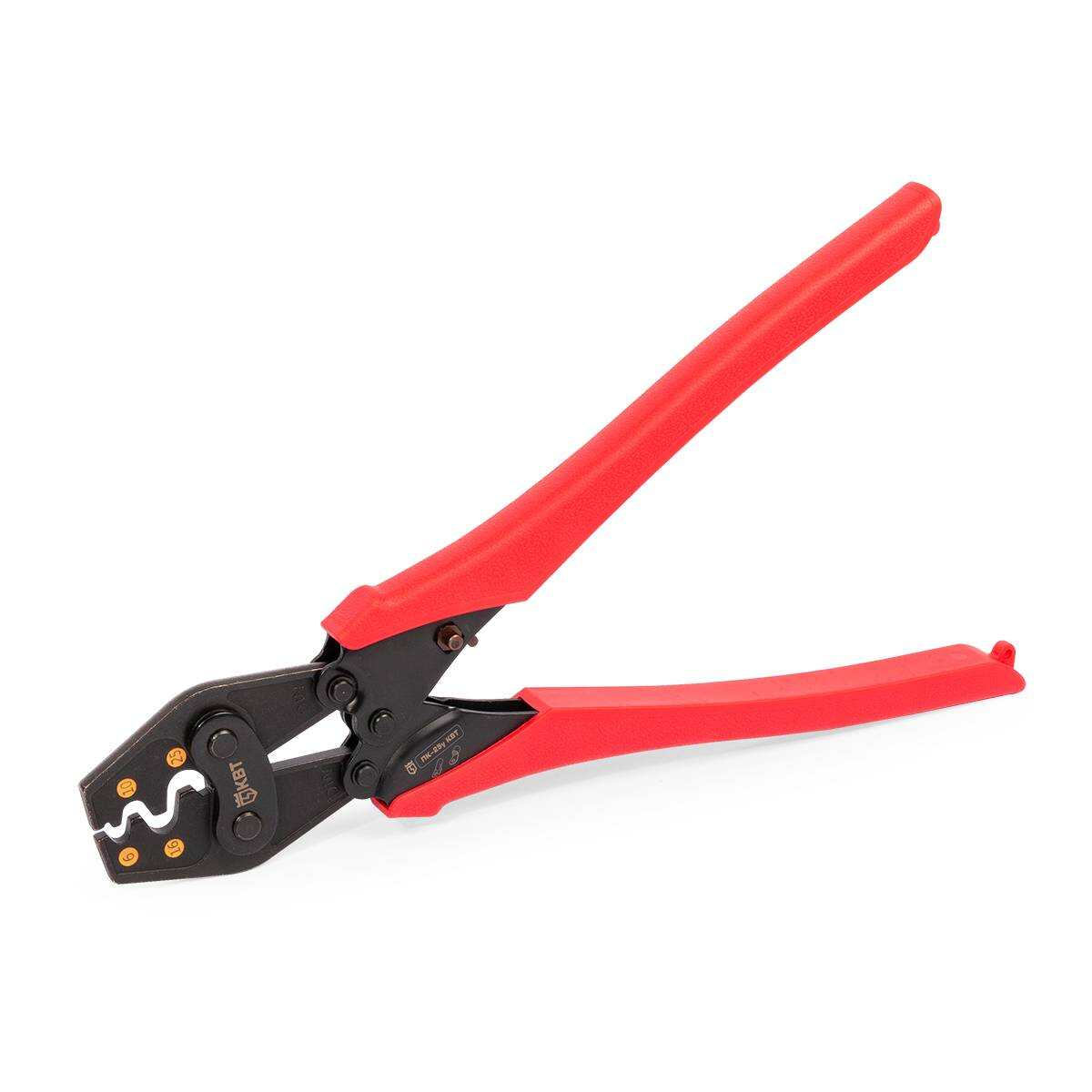

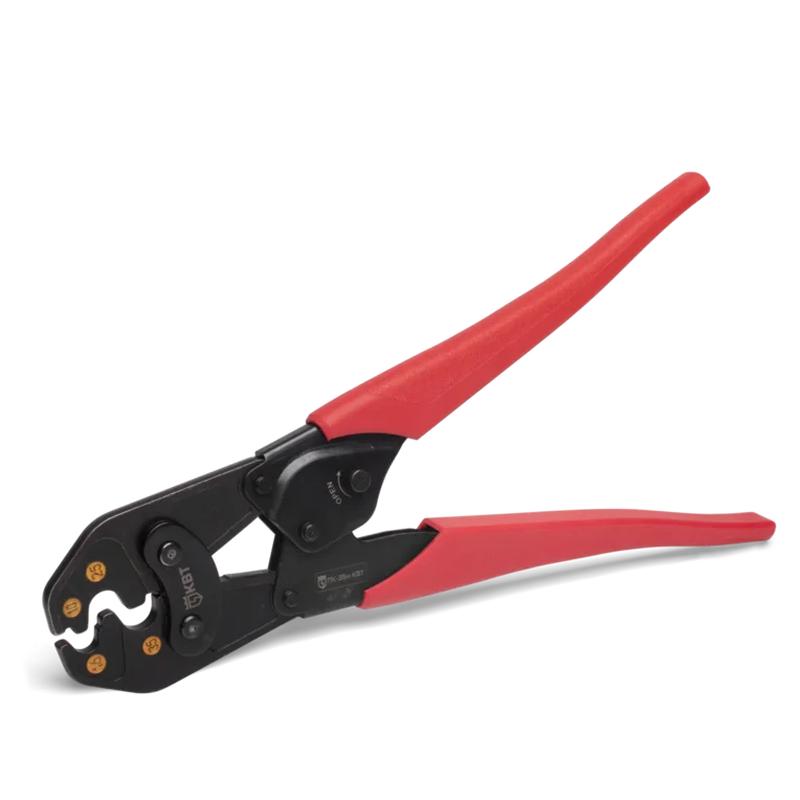

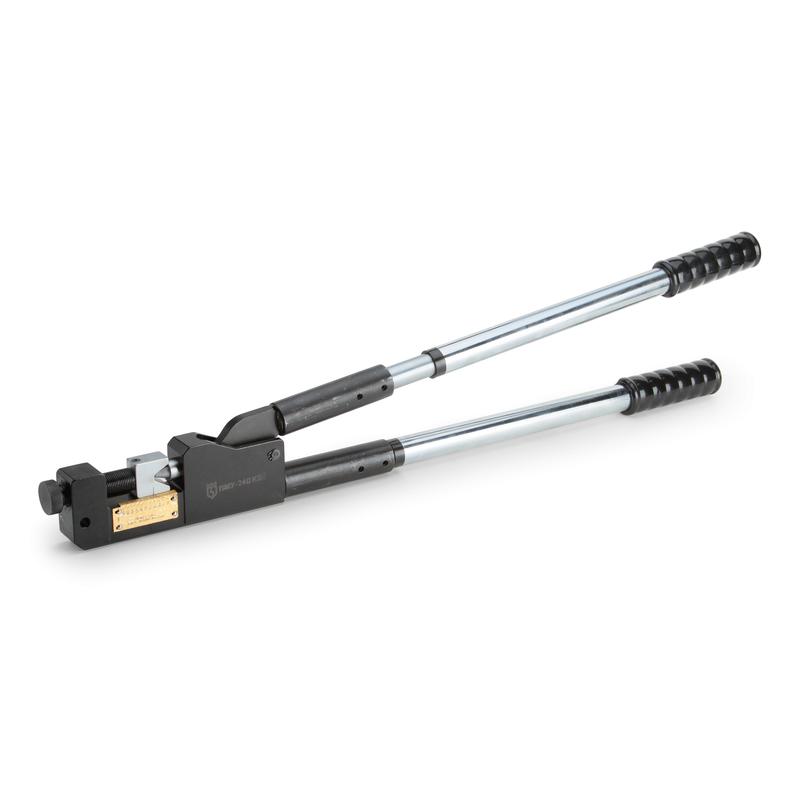

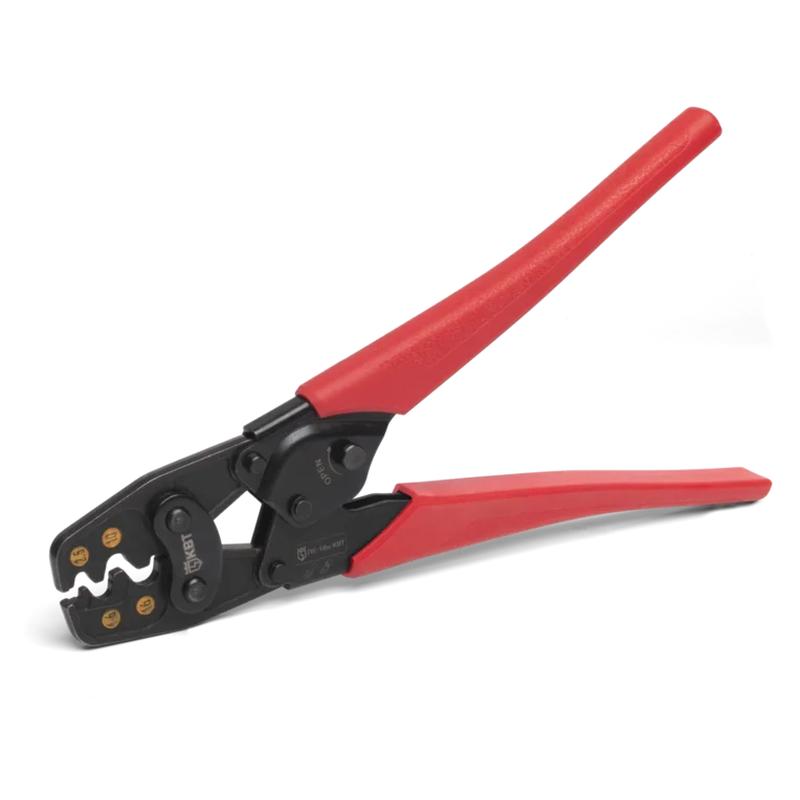

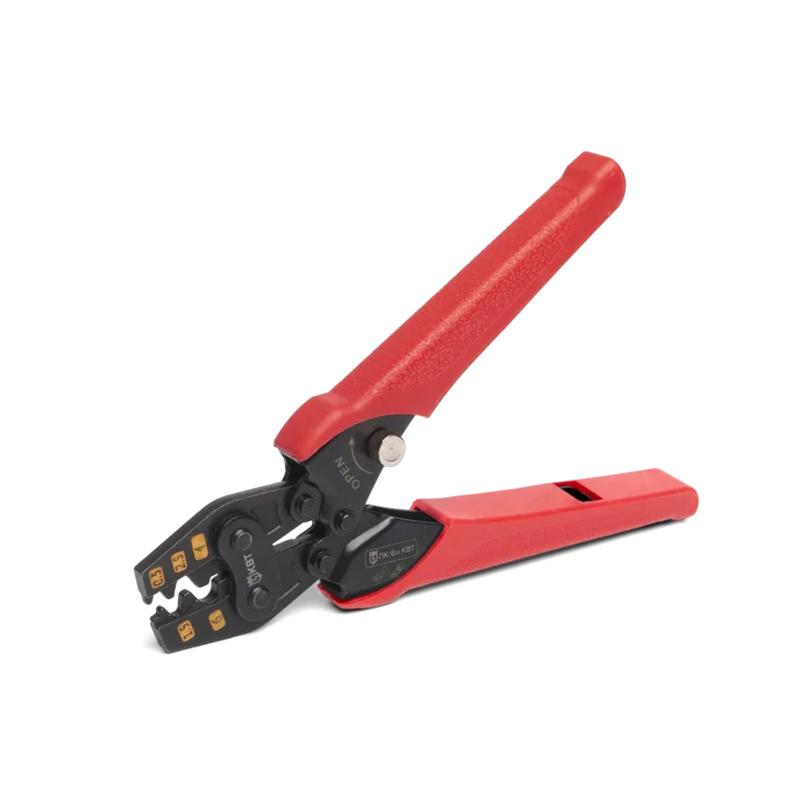

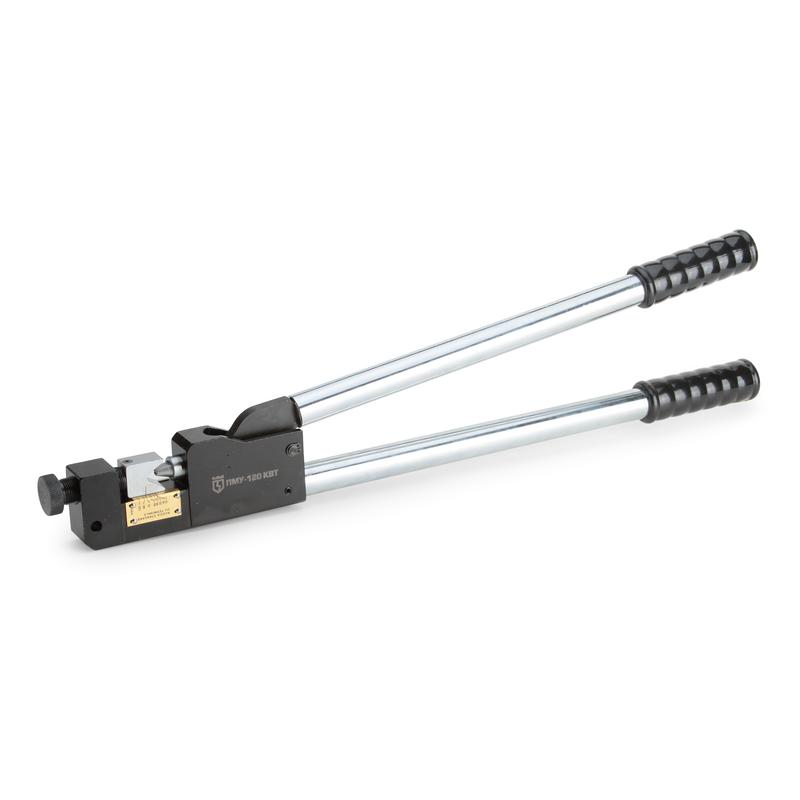

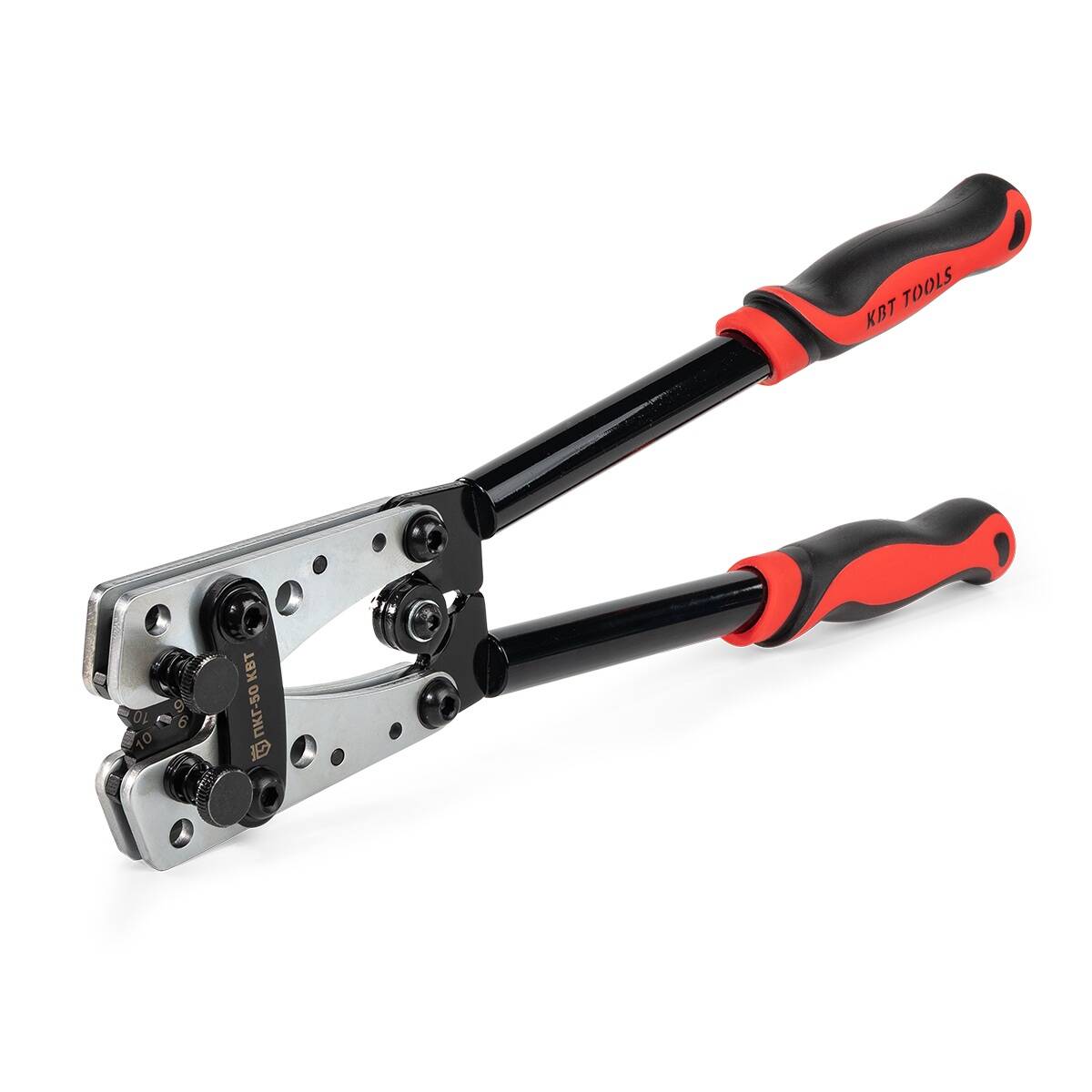

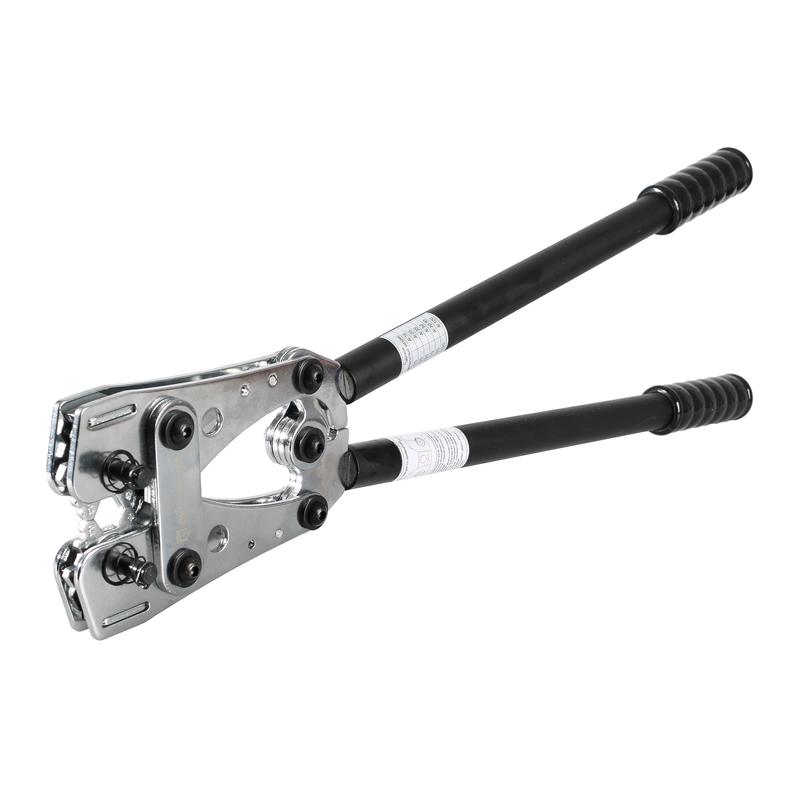

В категории собраны рычажные пресс-клещи серий ПК и ПКГ (КВТ) под медные (ТМЛ) и алюминиевые (ТА) наконечники, а также гильзы ГМЛ и ГАМ. Качественная опрессовка даёт контакт с переходным сопротивлением не выше сопротивления целой жилы – это ключевое требование к силовым соединениям.

Местное вдавливание или гексагональный обжим

Местное вдавливание (метод «зуб») формирует одну-две лунки на трубчатой части наконечника и подходит для меди сечением до 240 мм². Гексагональный (шестигранный) обжим сжимает гильзу по всему периметру матрицей нужного размера – обязателен для алюминия и рекомендован ГОСТ Р 53768, потому что даёт равномерное уплотнение без перекоса.

Число опрессовок и типоразмер матрицы задаёт технология: для наконечника 50 мм² обычно две-три опрессовки. Каждой паре «сечение–наконечник» соответствует своя матрица, поэтому клещи комплектуют набором сменных вкладышей.

Подбор пресс-клещей по сечению: таблица

Инструмент выбирают по максимальному сечению жилы и типу металла. Ориентиры по механическим моделям КВТ:

Матрицу берут строго по маркировке сечения: заниженная передавит и надрежет жилу, завышенная не создаст нужного контакта.

Как опрессовать наконечник правильно

Жилу зачищают на длину трубчатой части наконечника, при опрессовке алюминия зачистку ведут под слоем кварцевазелиновой пасты для защиты от оксидной плёнки. Наконечник надевают до упора, опрессовку начинают от кабельного кольца к торцу трубки, выдерживая полное смыкание матриц до срабатывания храповика.

Подробный порядок работ с фото и таблицей матриц собран в статье «Опрессовка кабельных наконечников: как выбрать пресс и матрицу». Готовые силовые наконечники и гильзы под опрессовку – в разделе «Кабельные наконечники, гильзы, сжимы».

Частые вопросы

До какого сечения опрессовывают ручными пресс-клещами?

Механическими пресс-клещами уверенно работают с наконечниками и гильзами до 120–150 мм². Для сечений от 185 мм² применяют гидравлический пресс – ручного усилия для равномерного обжима уже недостаточно.

Чем местное вдавливание отличается от шестигранника?

Местное вдавливание формирует лунки на трубке наконечника и годится для меди, шестигранный обжим сжимает гильзу по всему периметру и обязателен для алюминия по ГОСТ Р 53768.

Нужна ли отдельная матрица под каждое сечение?

Да. Каждому сечению соответствует свой типоразмер матрицы. Заниженная матрица надрежет жилу, завышенная не обеспечит контакт, поэтому клещи комплектуют набором сменных вкладышей.

Сколько опрессовок делать на один наконечник?

Число опрессовок задаёт технология по сечению: для 50 мм² обычно две-три вдавливания, для крупных наконечников больше. Опрессовку ведут от кольца к торцу трубки.

Можно ли опрессовать алюминий без пасты?

Нет. Алюминий на воздухе мгновенно покрывается оксидной плёнкой, поэтому жилу зачищают под слоем кварцевазелиновой пасты – иначе контакт быстро перегреется и разрушится.

Есть ли пресс-клещи в наличии в Уральске?

Да, механические пресс-клещи КВТ серий ПК и ПКГ есть в наличии у официального дилера Техэлектро в Уральске с доставкой по Казахстану – опт и розница.
