Это инструмент для обработки медных и алюминиевых шин в электрощитах и РУ: шиногиб гнёт шину под нужным углом, шинорез рубит её в размер, шинодыр (перфоратор шин) пробивает отверстия под болтовое соединение. Комплекты бывают ручные, гидравлические ручные и от насосной станции. Ключевые параметры — максимальное сечение шины (толщина × ширина) и усилие привода.
В категории — отдельные инструменты и комбинированные станции 3-в-1 (гибка, резка, пробивка). Для сборки щитов средней мощности берут гидравлический комплект на шину до 12×160 мм.

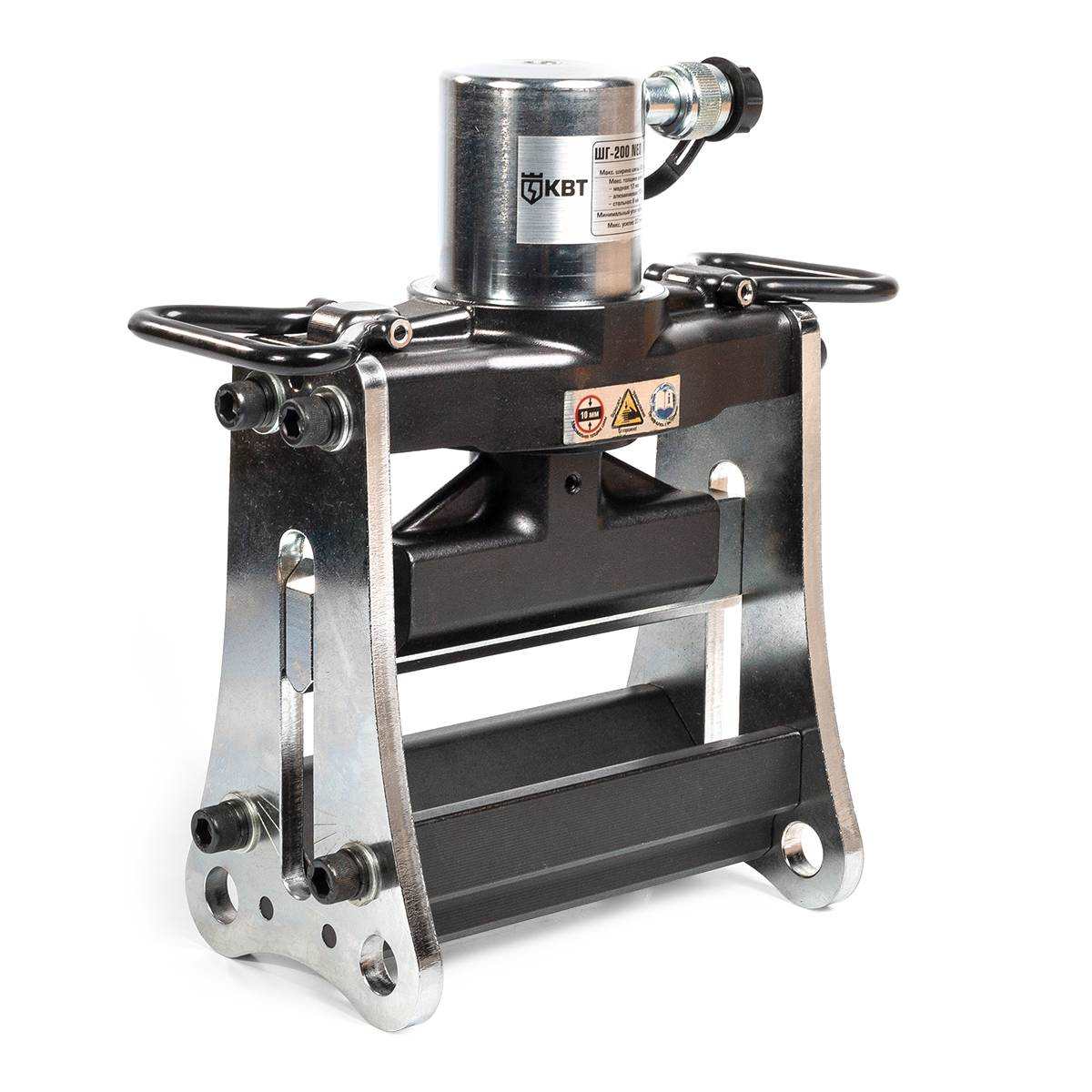

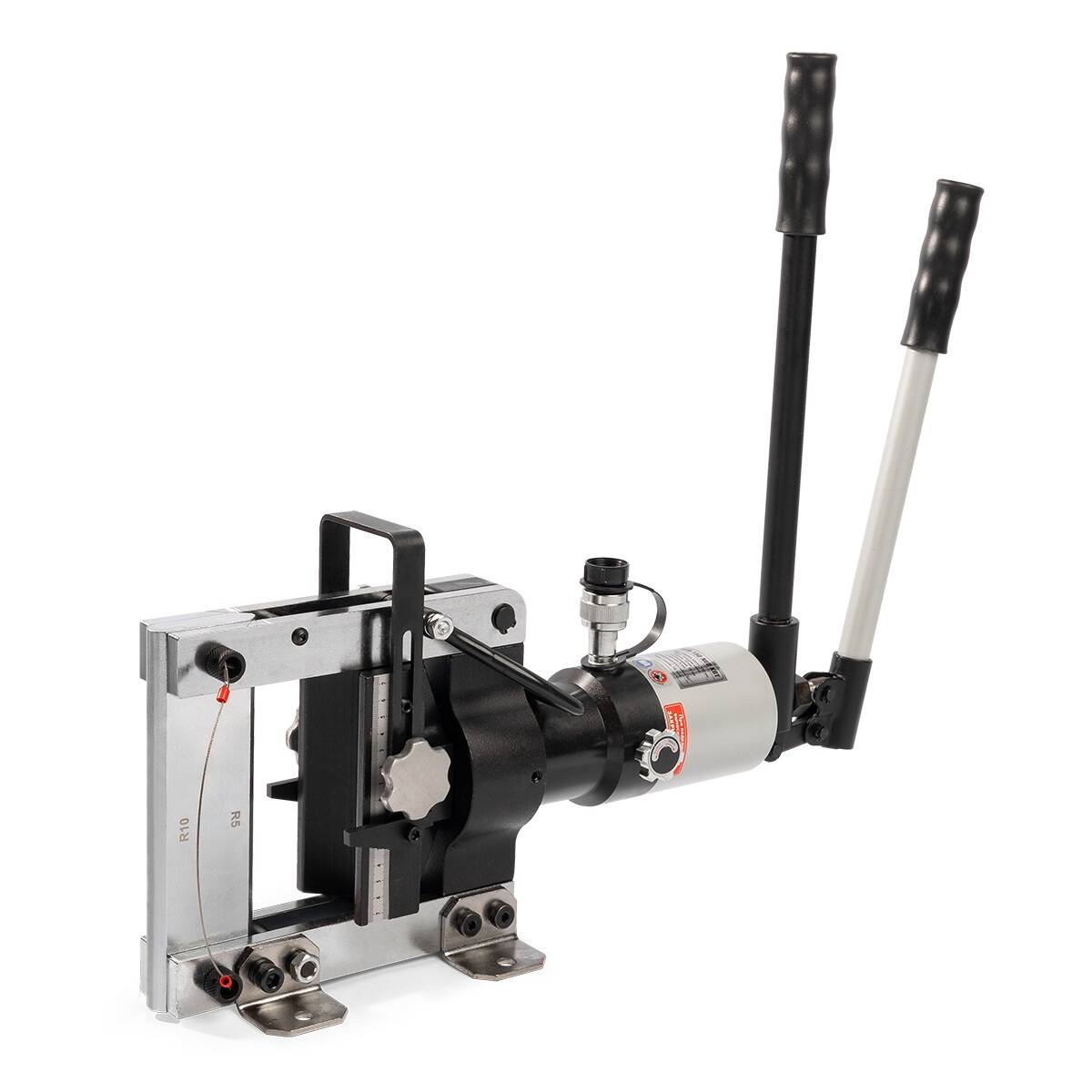

Шиногиб формирует плавный изгиб без трещин и уменьшения сечения — важно выдержать минимальный радиус, иначе в месте гиба растёт сопротивление и нагрев. Шинорез рубит шину ровно, без заусенцев и деформации кромки. Шинодыр пробивает точные отверстия под болты М6–М12 без сверления. Гидравлический привод даёт усилие в несколько тонн и работает с толстой медью и алюминием.
Обработанная шина должна сохранять полное сечение в местах гиба и реза — от этого зависит токовая нагрузка и нагрев соединения.
Инструмент подбирают по сечению шины и типу работ:
| Инструмент | Макс. сечение | Привод | Операция |
|---|---|---|---|
| Шиногиб | до 12×160 мм | гидравлический | гибка под угол |
| Шинорез | до 12×160 мм | гидравлический | рубка в размер |
| Шинодыр | отв. М6–М12 | гидравлический | пробивка отверстий |
| Станция 3-в-1 | до 12×160 мм | насос/ручной | гибка+резка+пробивка |
Для алюминиевых шин учитывают большую пластичность — радиус гиба берут с запасом, чтобы не образовались микротрещины.
Основные задачи — сборка и монтаж шинопроводов и сборных шин в щитах ГРЩ, ВРУ и распределительных устройствах, изготовление перемычек и ошиновка трансформаторных подстанций. Точная обработка шины обеспечивает плотное болтовое соединение с минимальным переходным сопротивлением.
Пробивку отверстий в шинах дополняет гидравлический пресс, а сборку щита — электромонтажный инструмент.

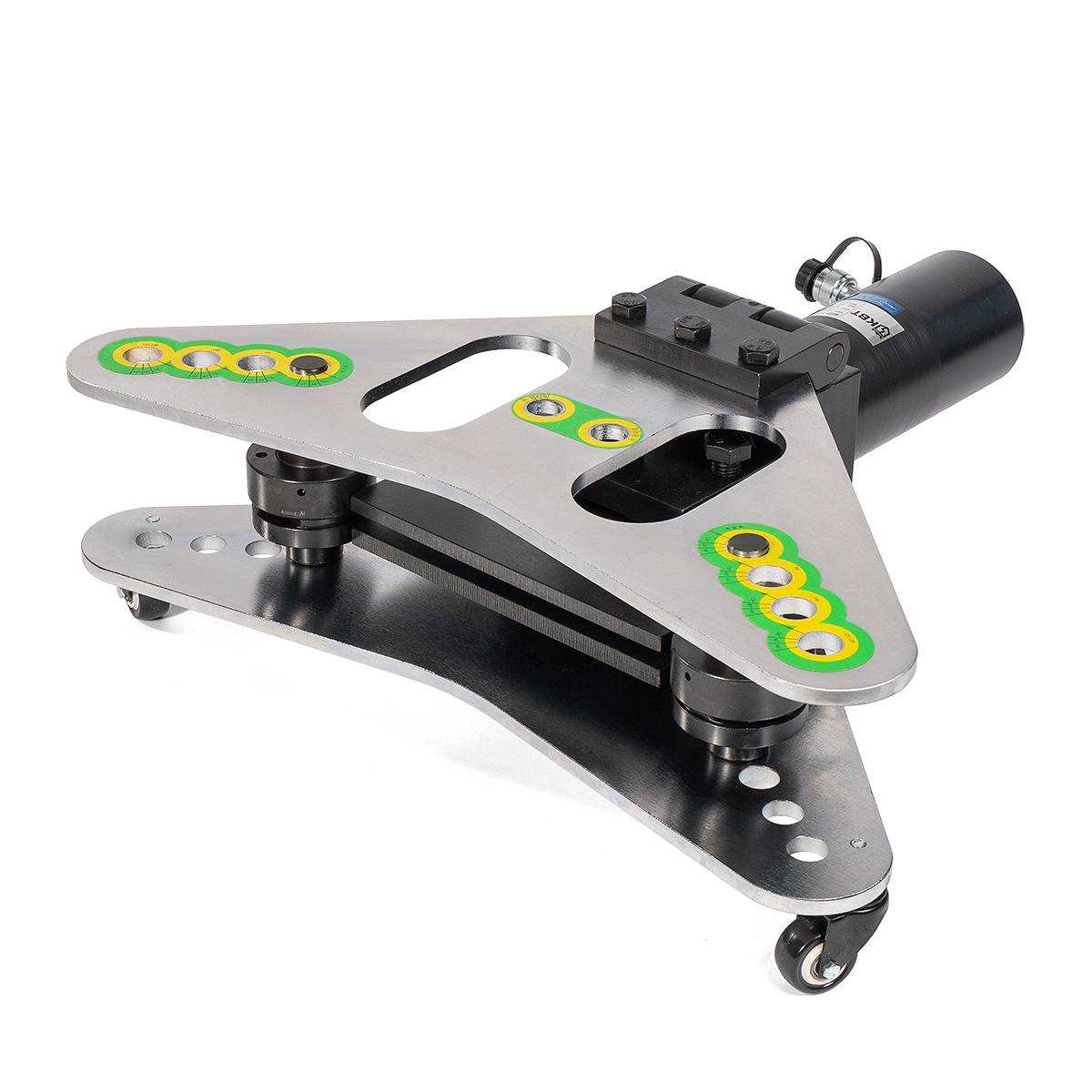

Шиногиб формирует плавный изгиб без трещин и сохранения сечения. Ручной изгиб толстой шины даёт заломы, уменьшает сечение в месте гиба и повышает нагрев соединения.

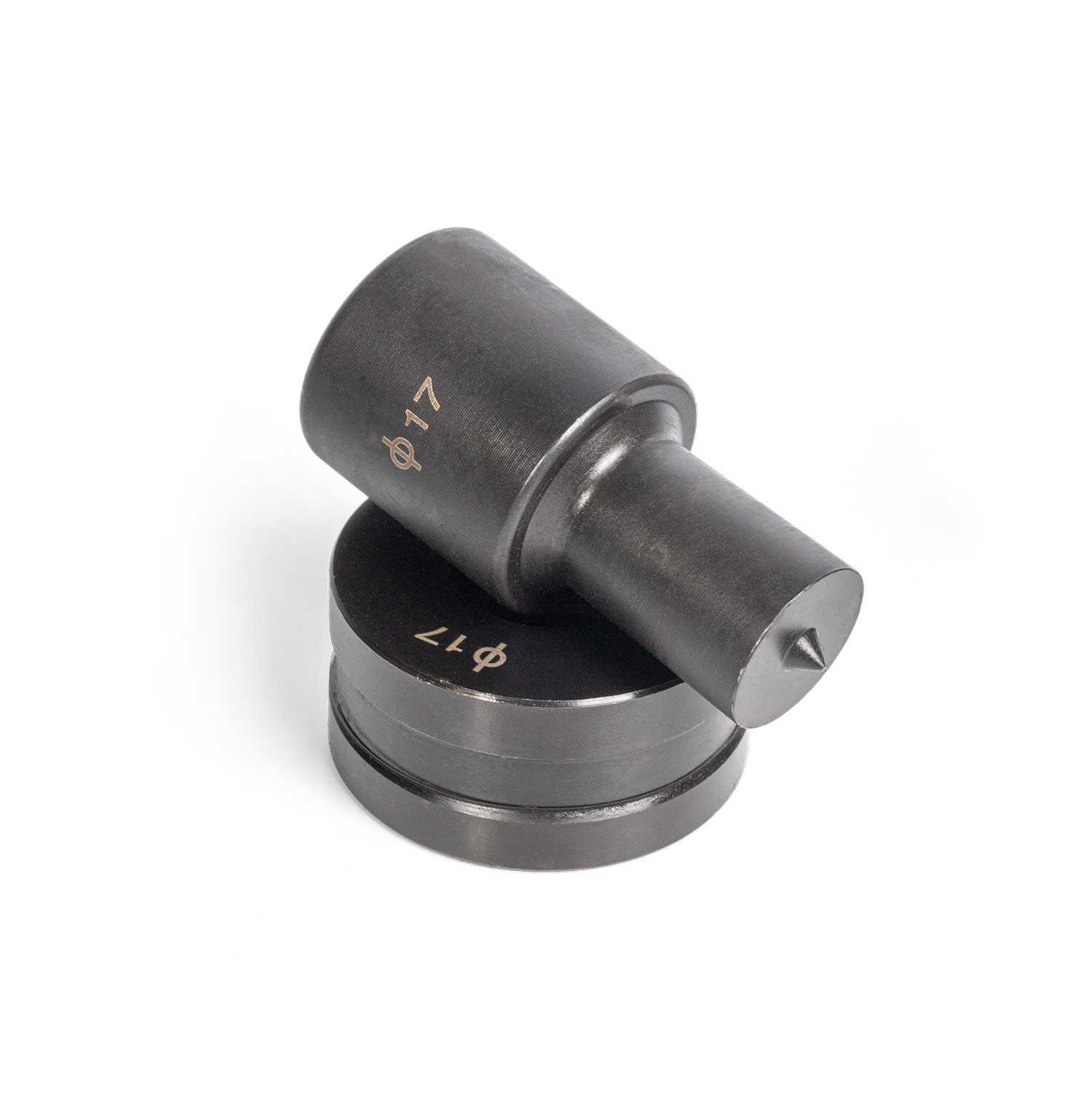

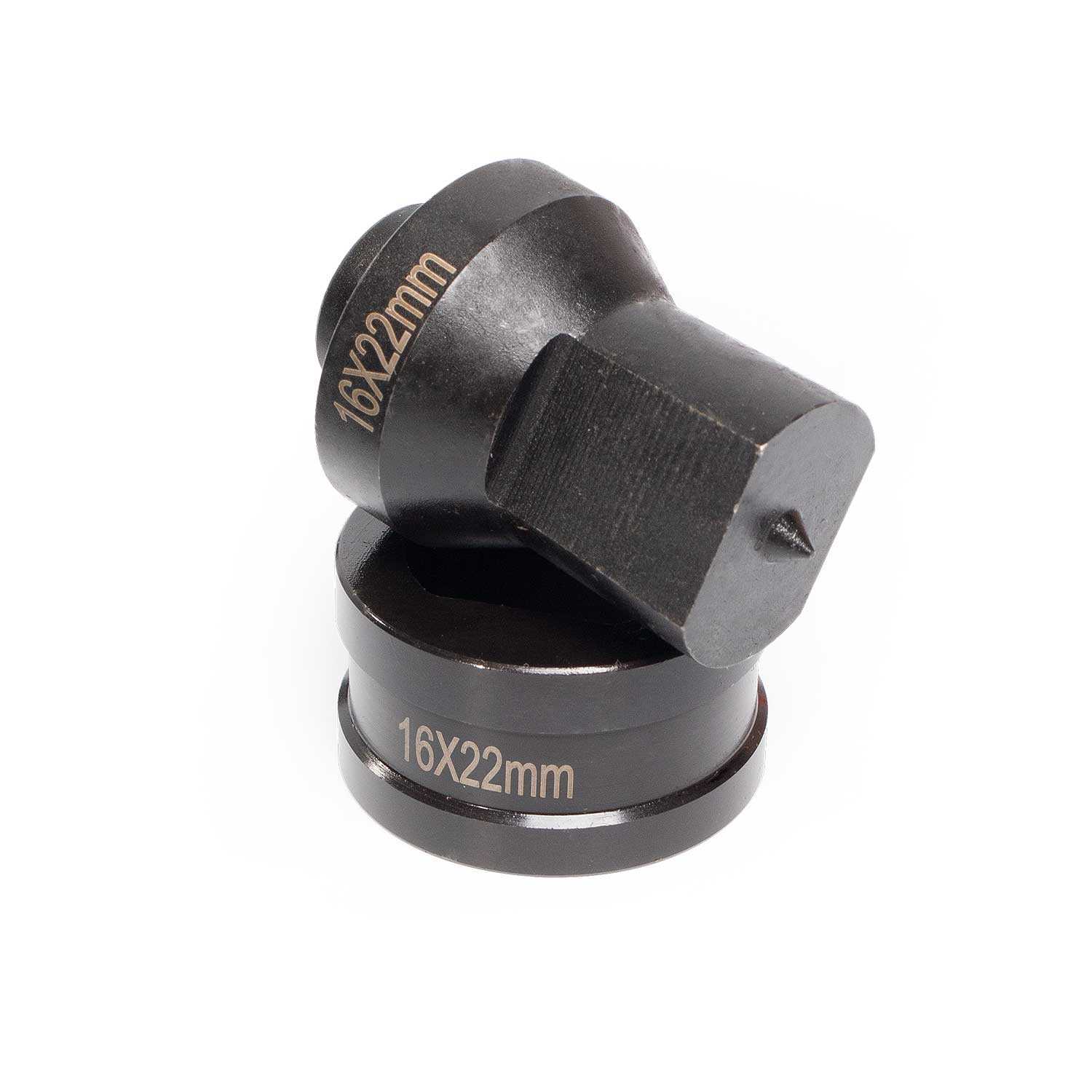

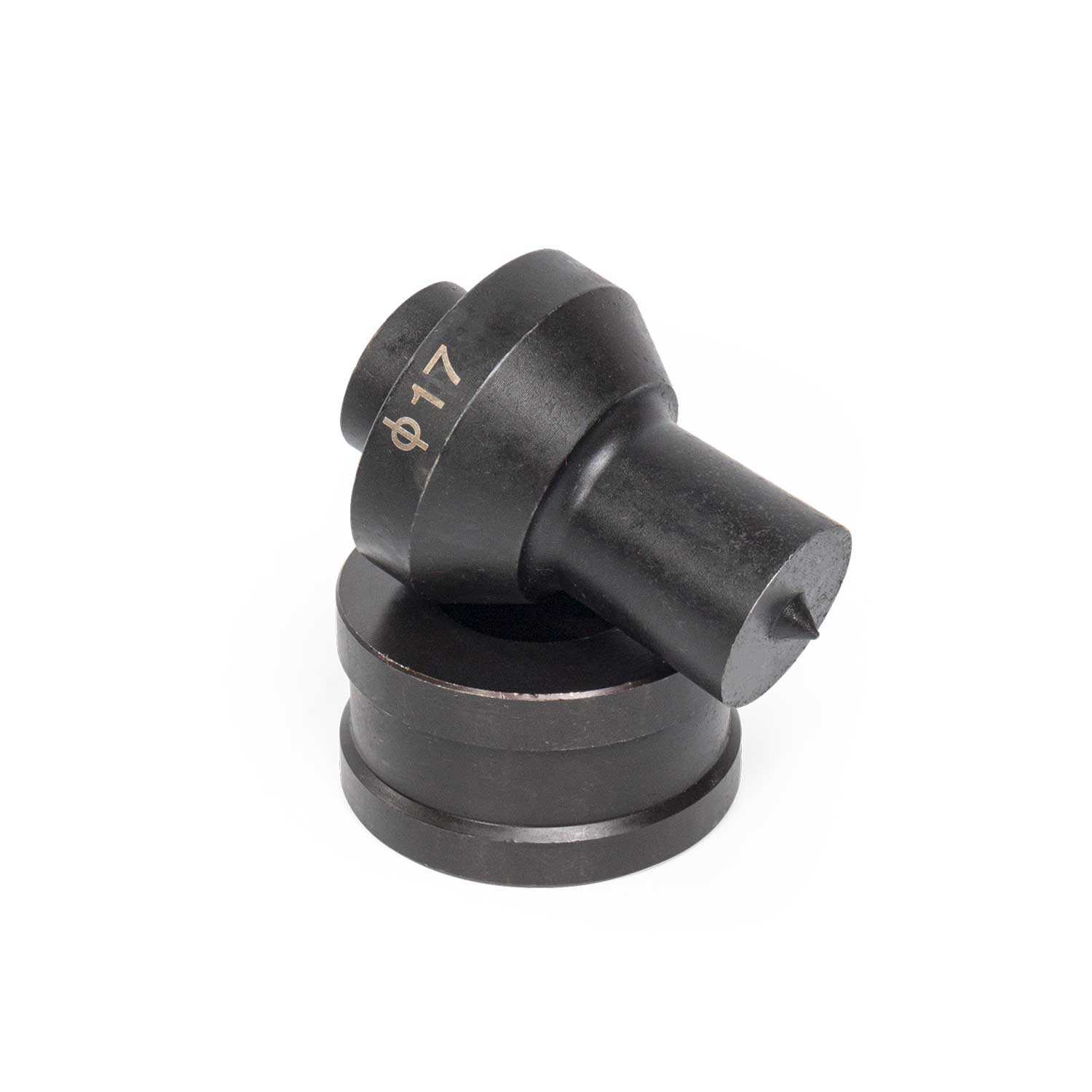

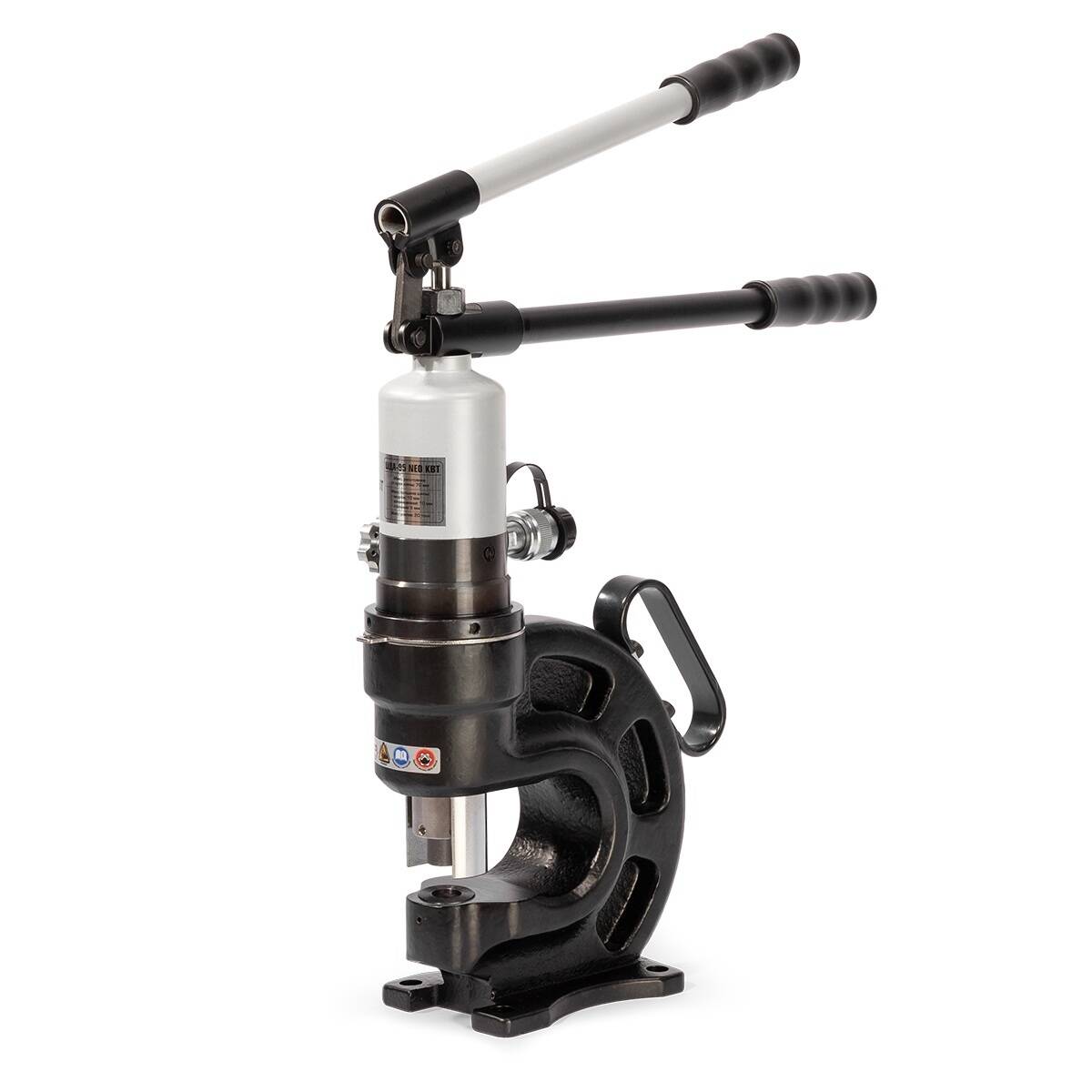

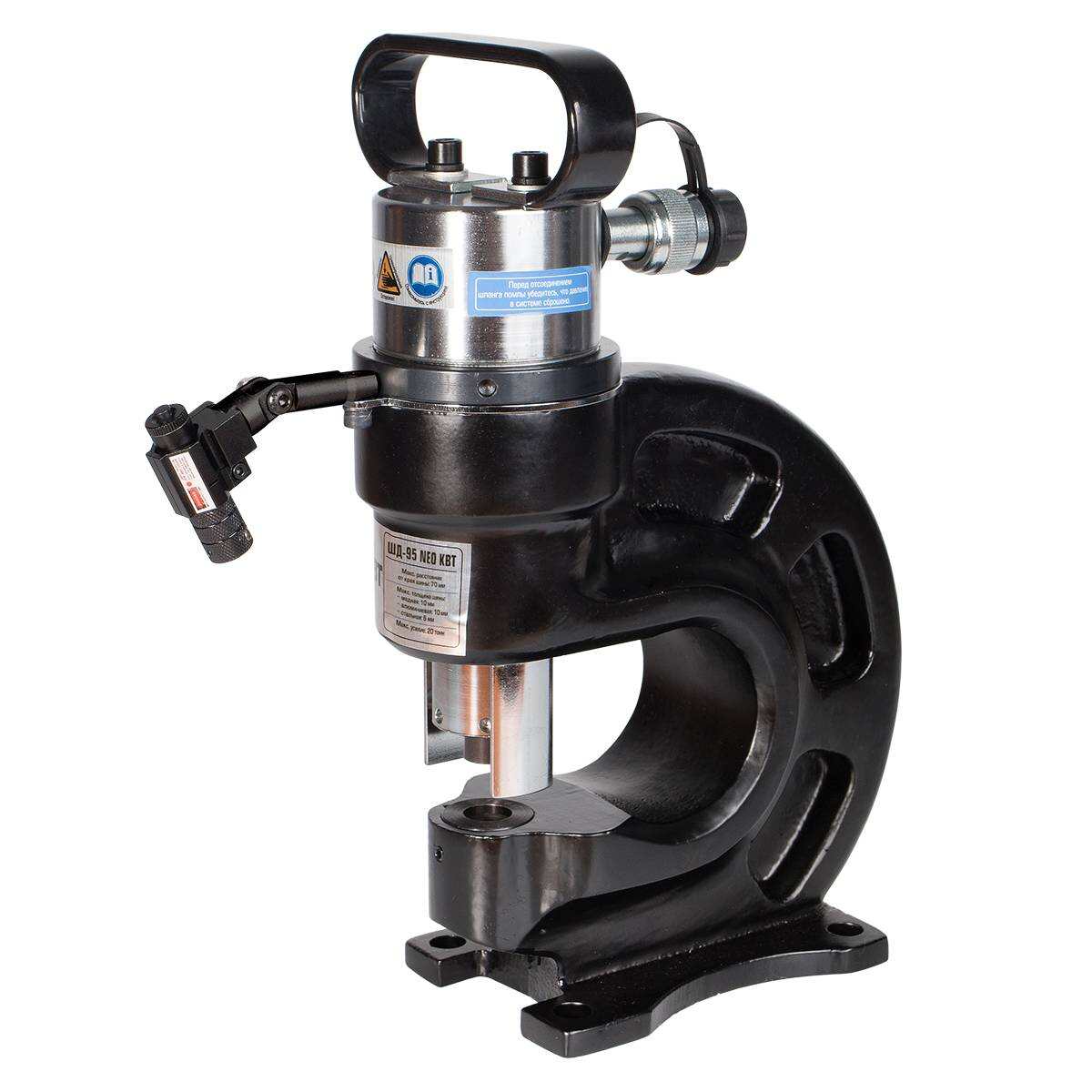

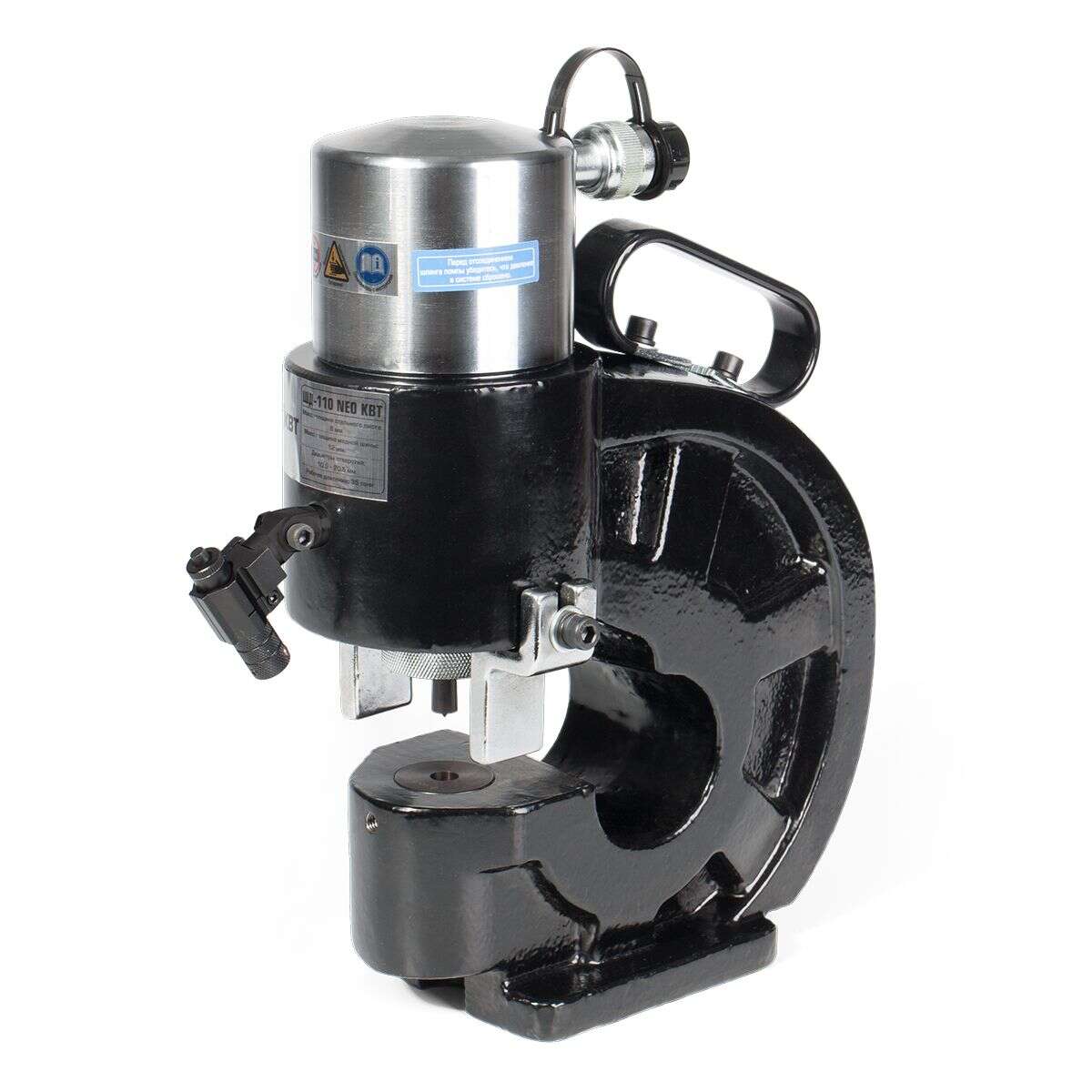

Шинодыром (перфоратором шин) — он пробивает точные отверстия под болты М6–М12 без сверления, без заусенцев и деформации кромки.
Типовые комплекты работают с шиной до 12×160 мм. Для более крупных сечений применяют станции с усиленным гидроприводом от насоса.
При слишком малом радиусе в месте гиба уменьшается сечение и растёт переходное сопротивление, что ведёт к нагреву. Радиус выдерживают по нормам для меди и алюминия.

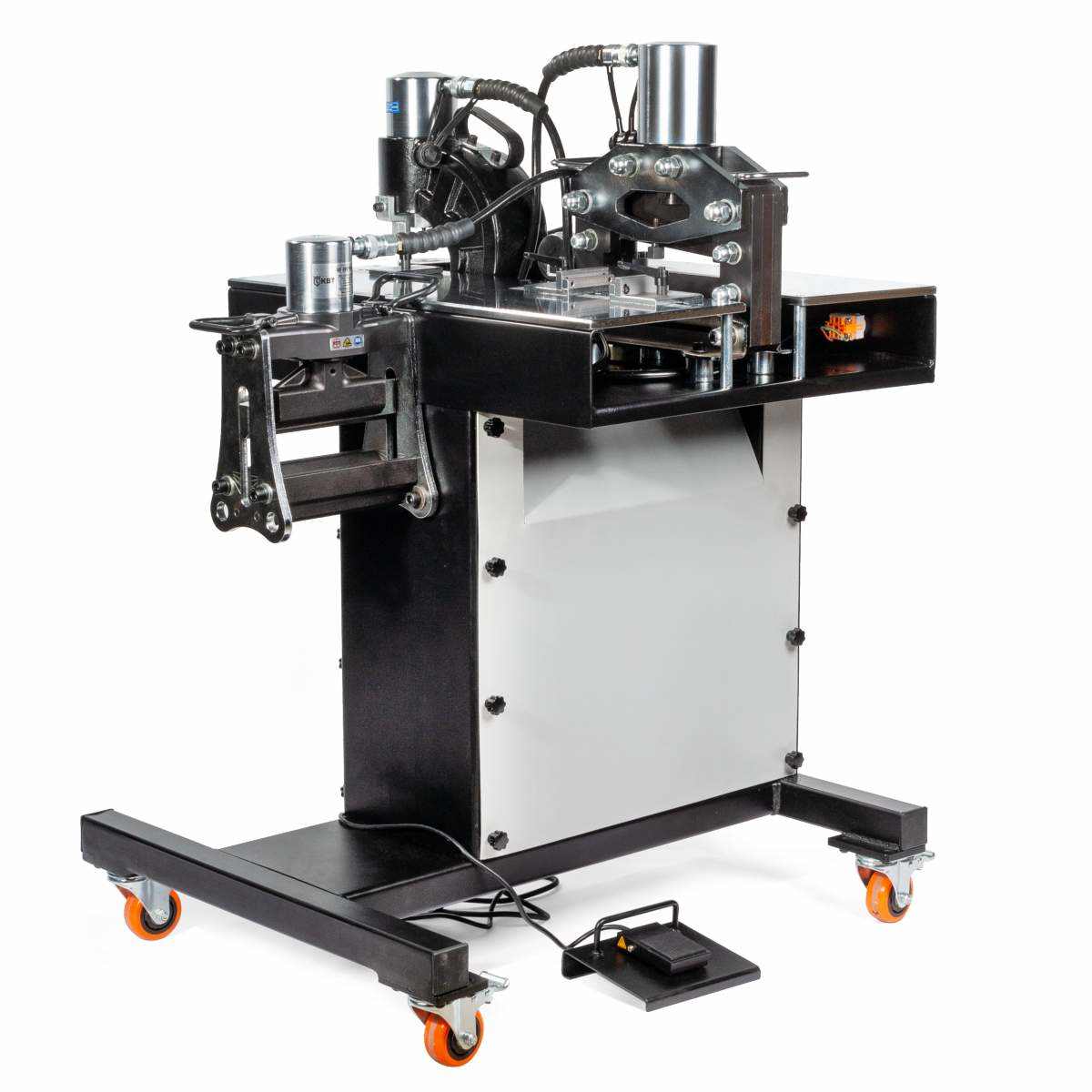

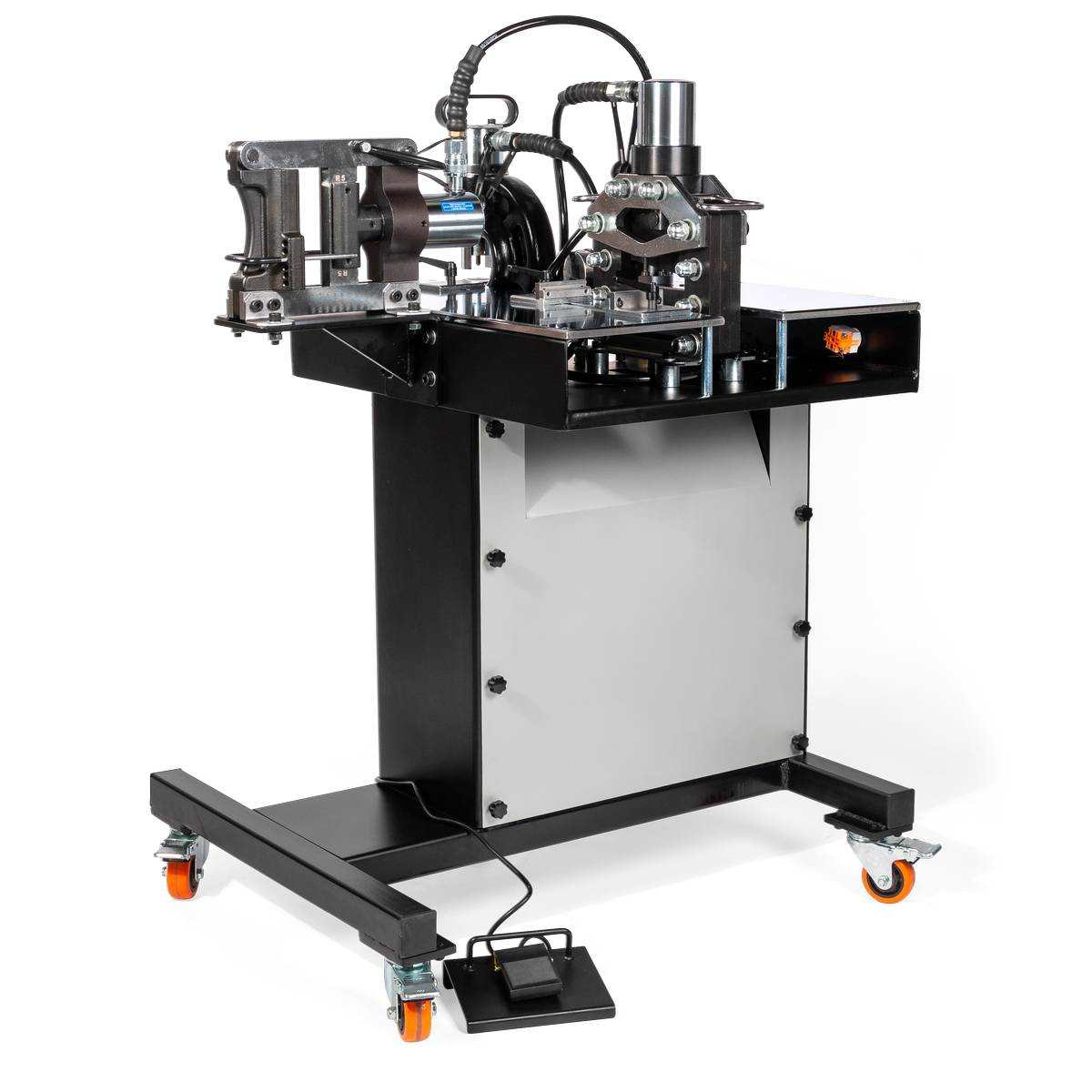

Это комбинированный инструмент, объединяющий шиногиб, шинорез и шинодыр в одной гидравлической станции — для полной обработки шины на одном рабочем месте.
Да, инструмент для гибки, резки и пробивки шин есть у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
