Клеммы WAGO и СМК

Клеммы Wago и СМК соединяют медные и алюмо-медные провода сечением 0,2–6 мм² без пайки и скрутки на ток до 32 А и напряжение до 450 В. В каталоге Техэлектро в Уральске — оригинальные рычажковые Wago серий 221 и 222, миниатюрные 2273 и строительно-монтажные клеммы СМК как более доступная альтернатива под те же задачи электромонтажа.

Виды и серии клемм Wago

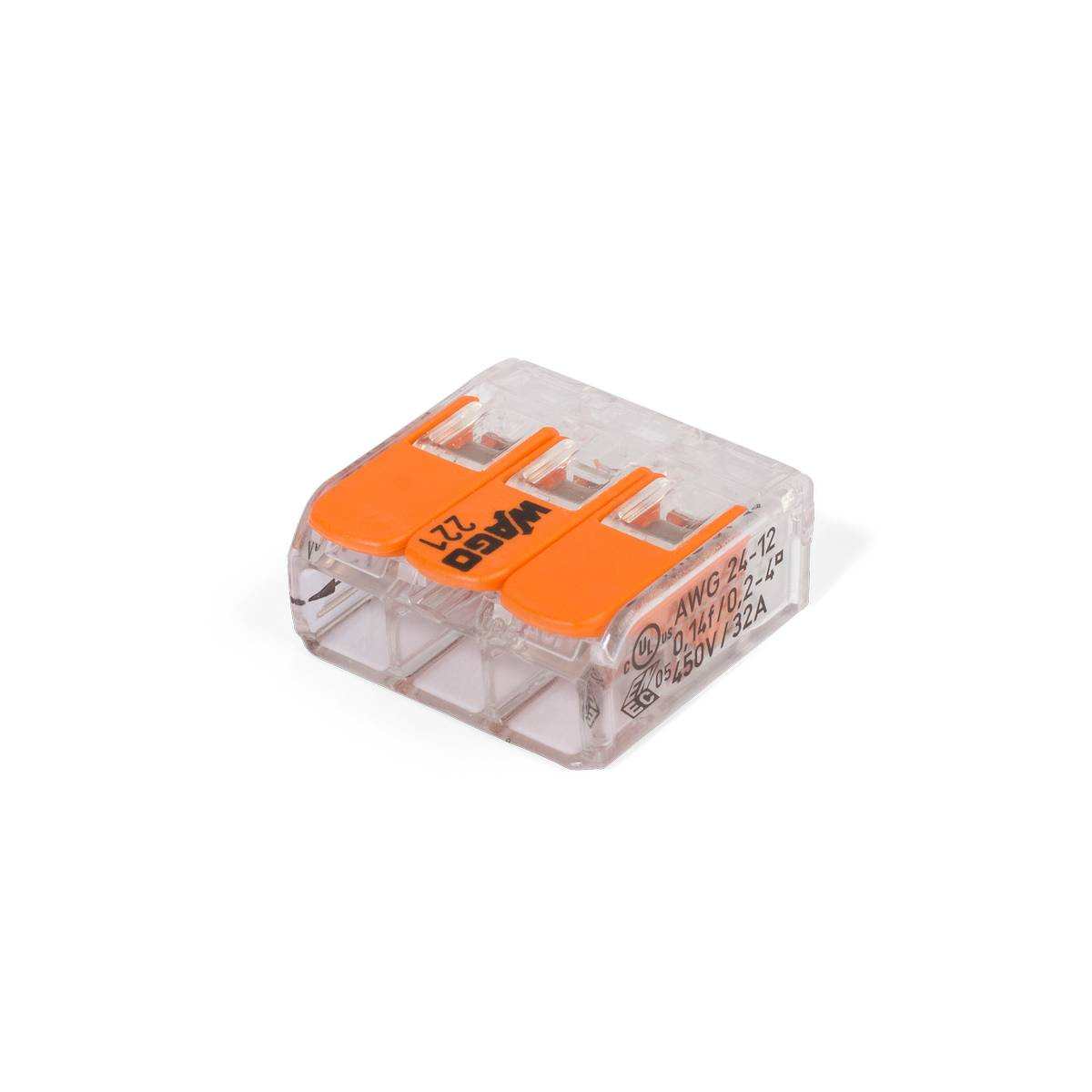

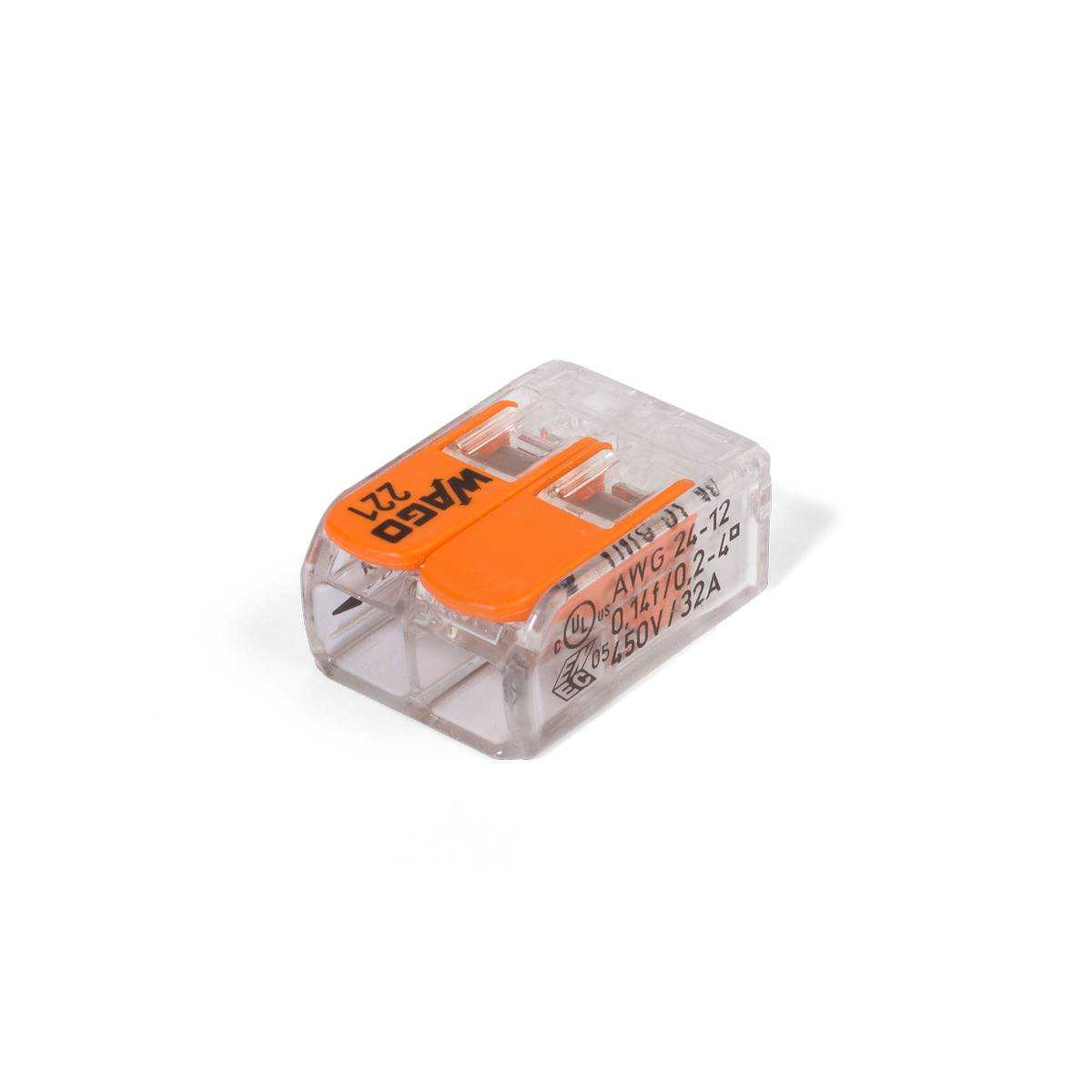

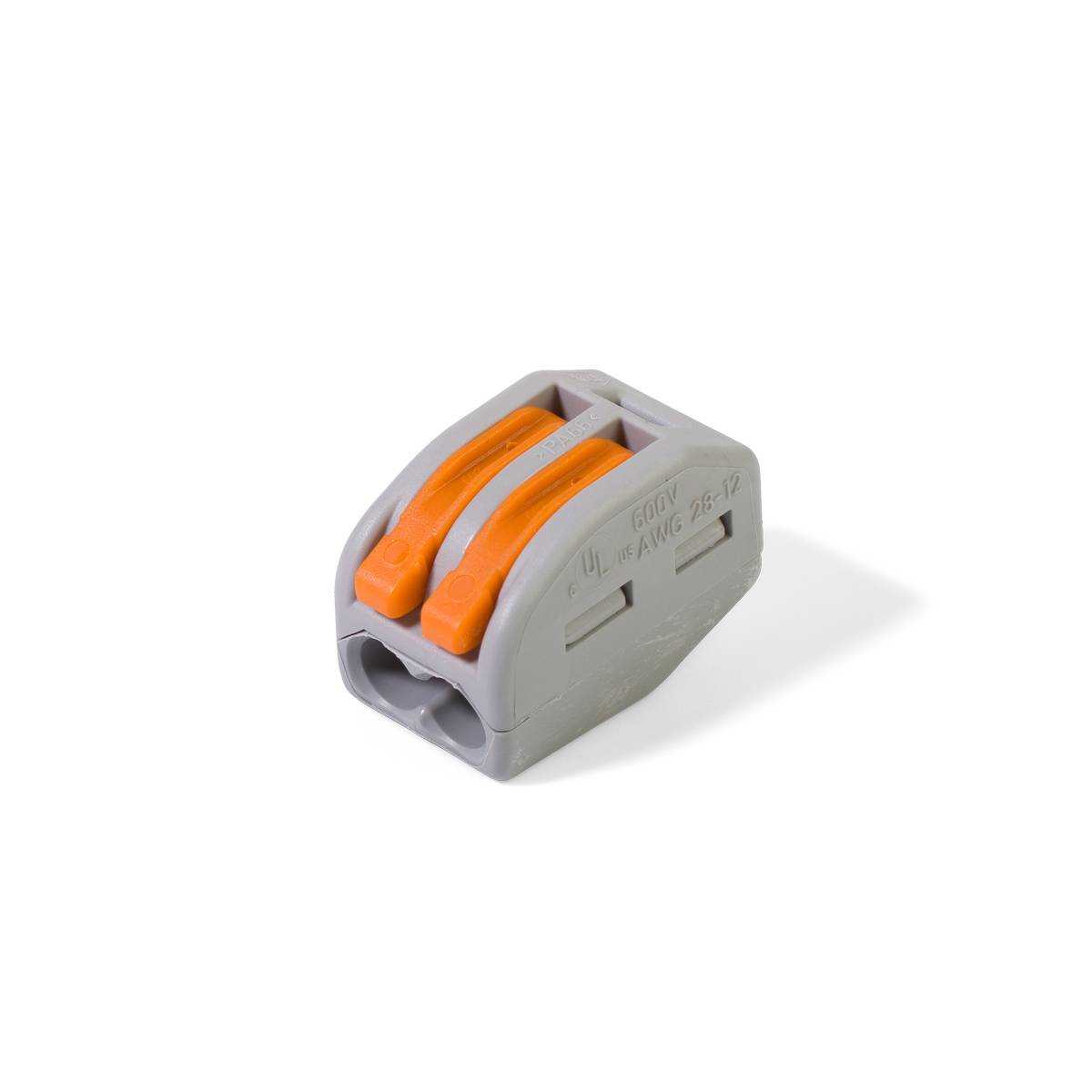

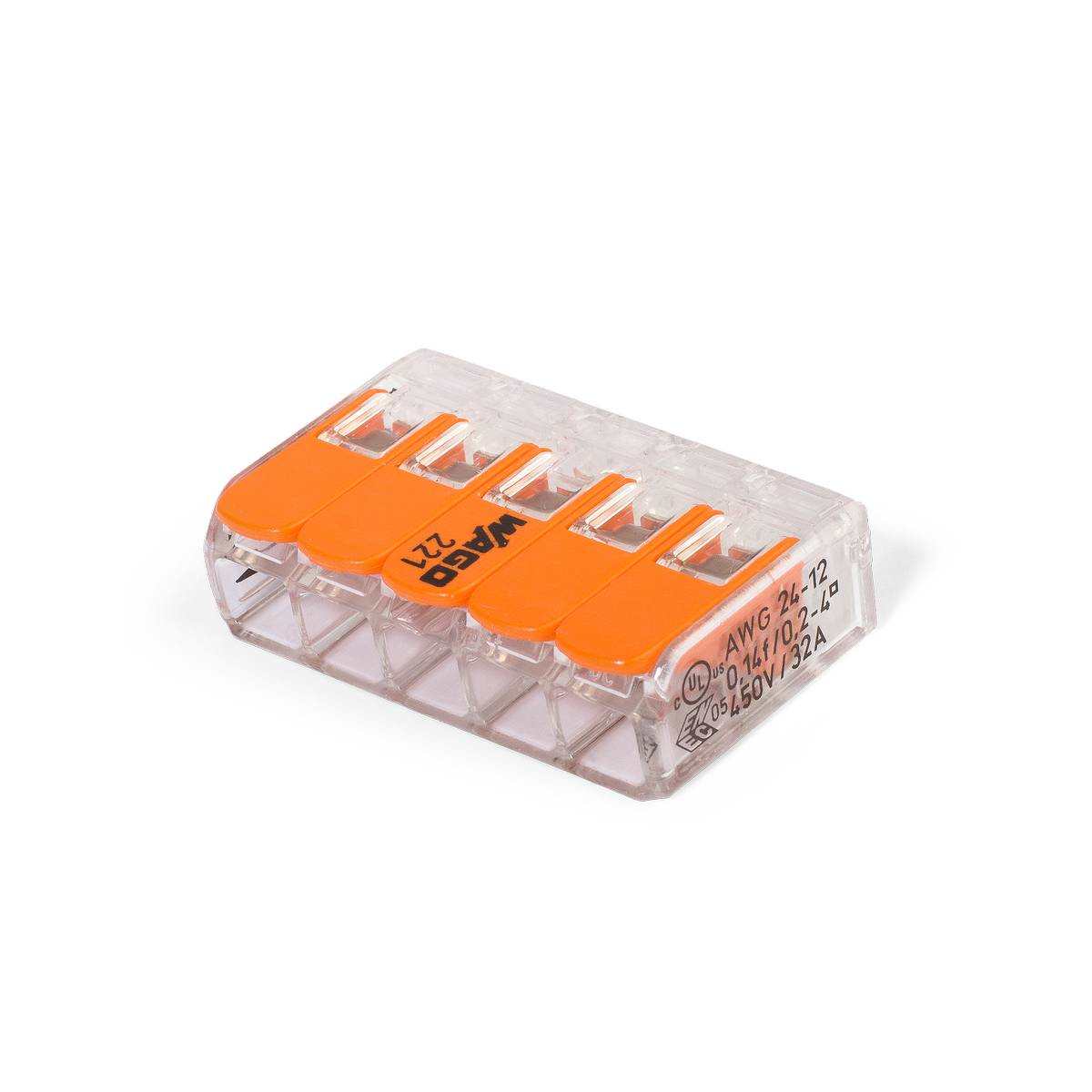

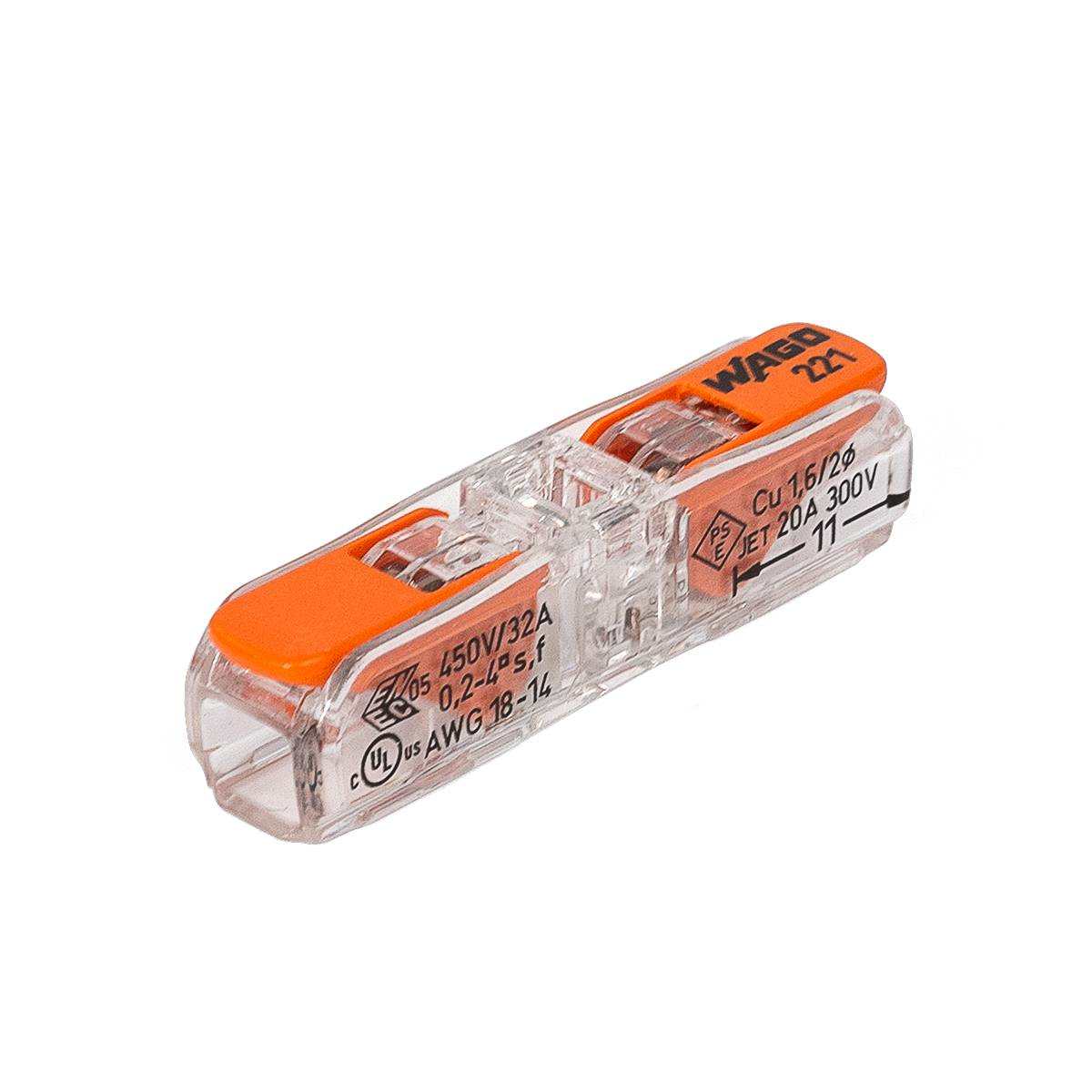

Рычажковые клеммы Wago 221 и 222 рассчитаны на многократное переподключение: рычаг открывается вручную, провод заводится без инструмента, а плоская пружина держит и гибкий (ПВ-3, ПГВА), и жёсткий (ПВ-1) проводник с одинаковым усилием. Серия 221 компактнее 222 при том же токе, поэтому её удобно укладывать в тесной распределительной коробке.

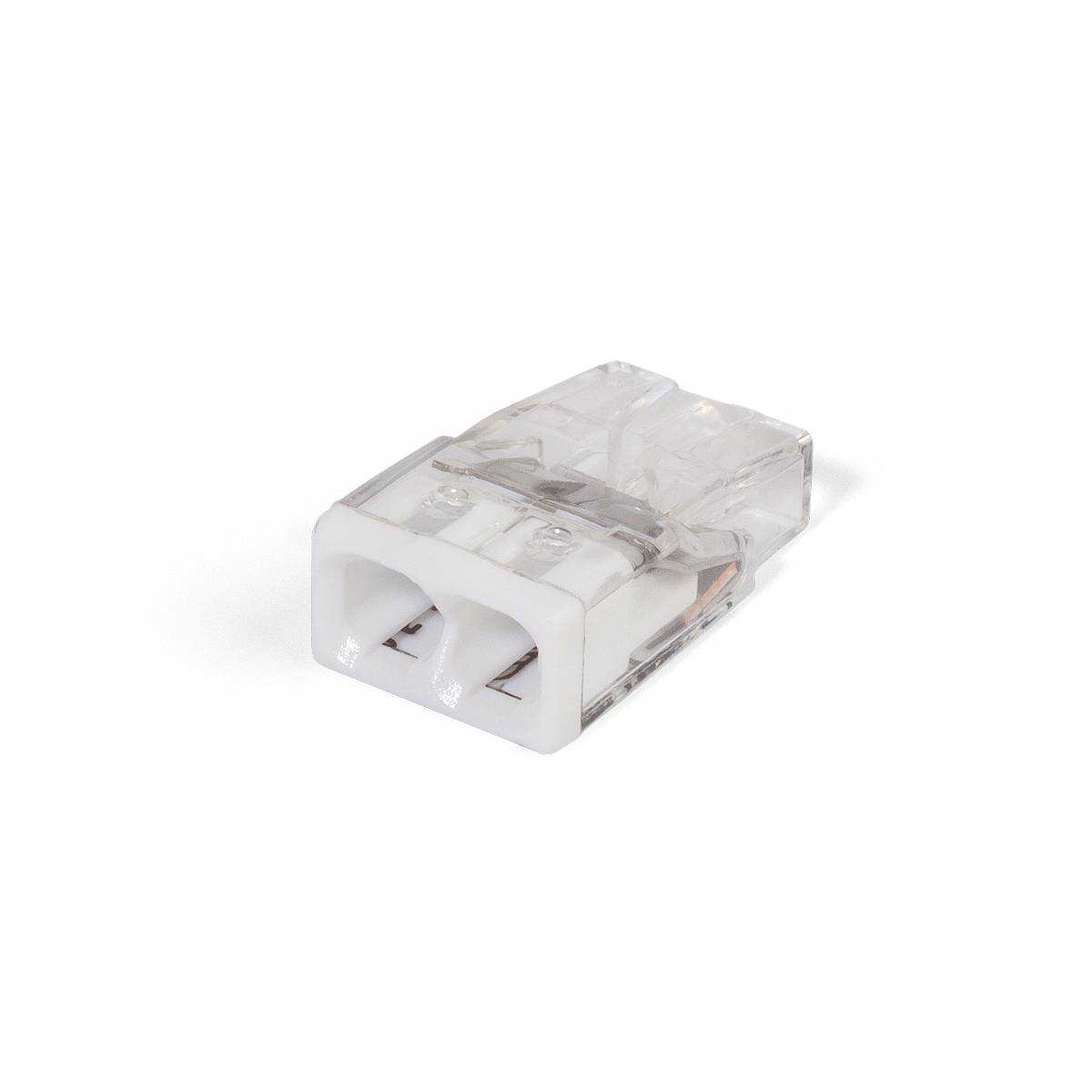

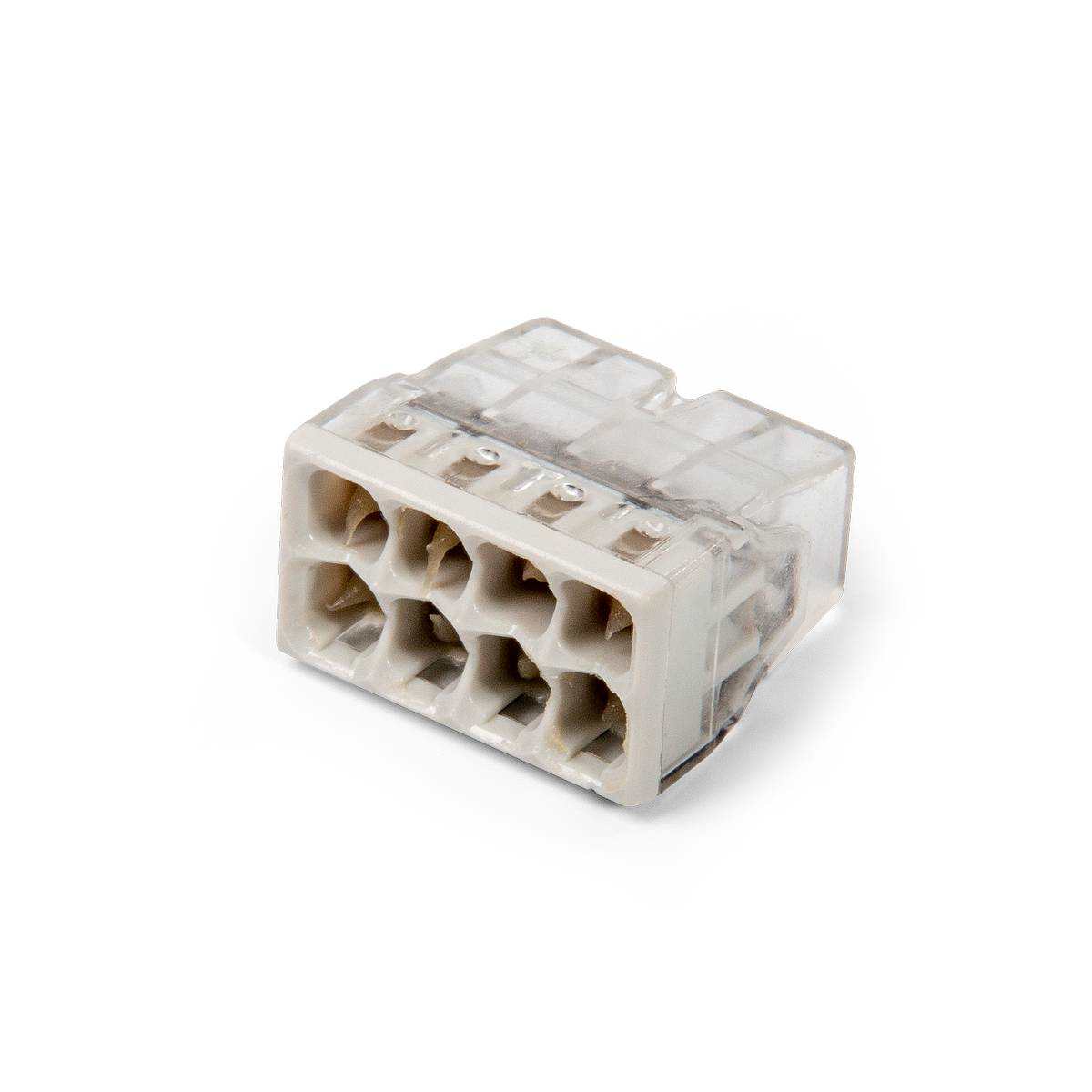

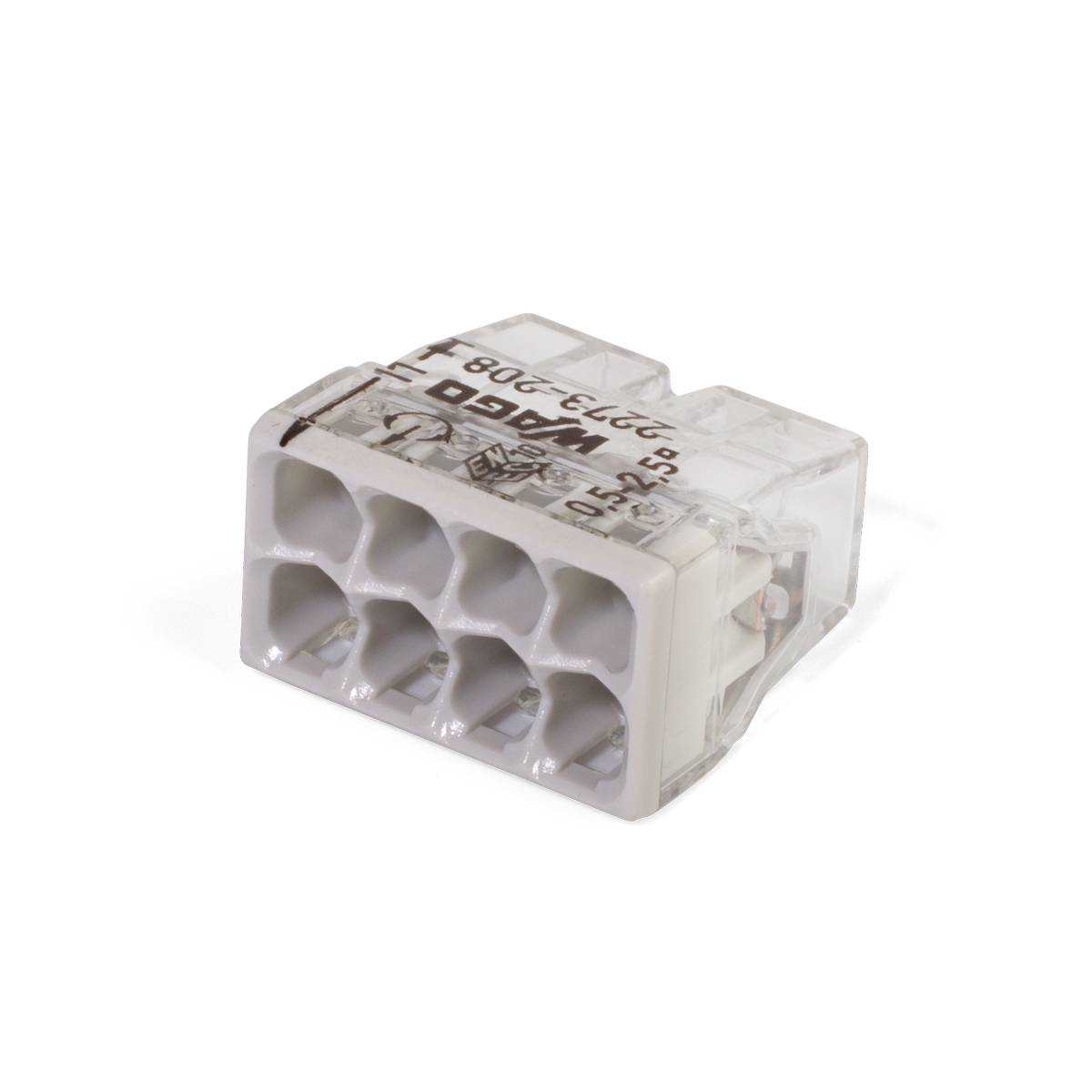

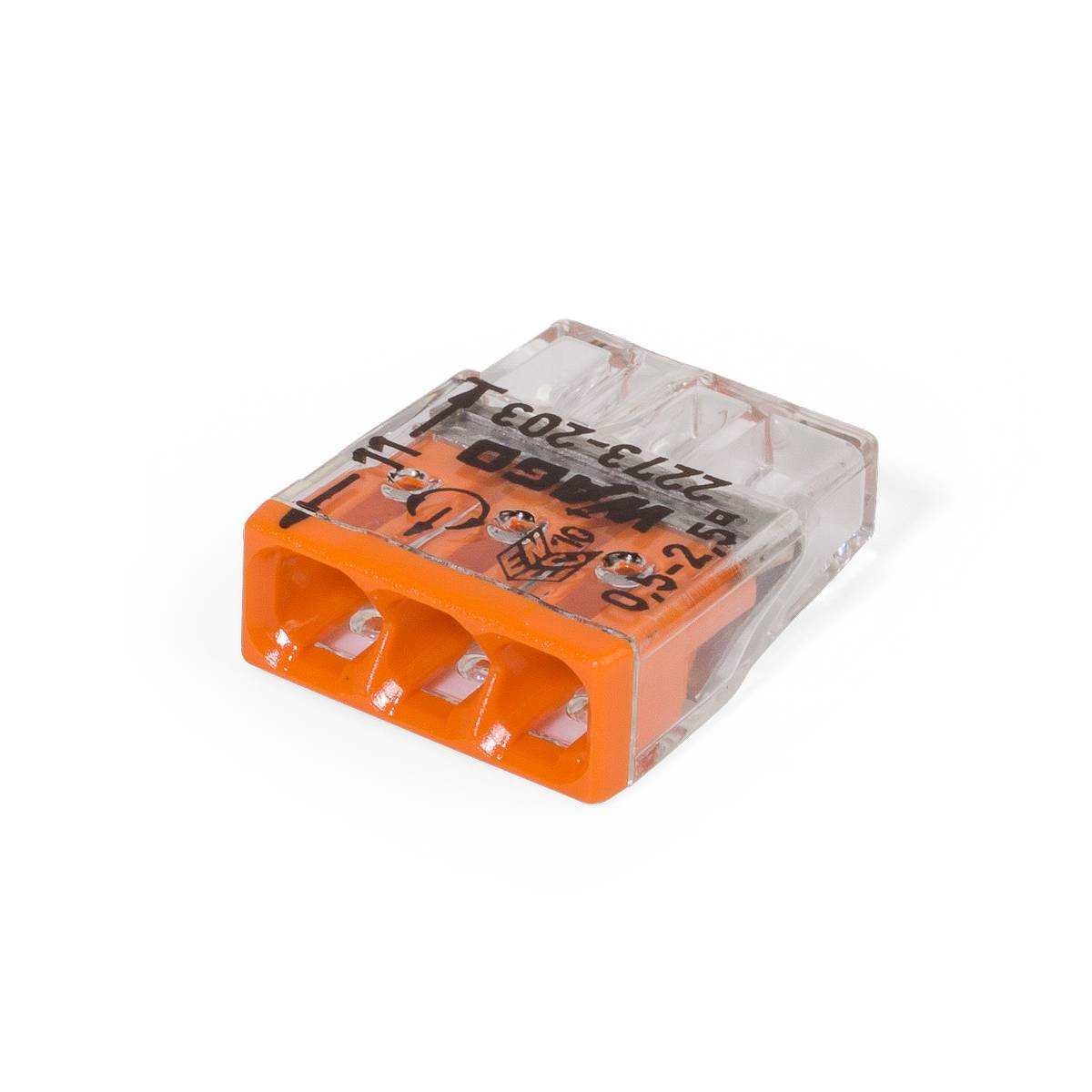

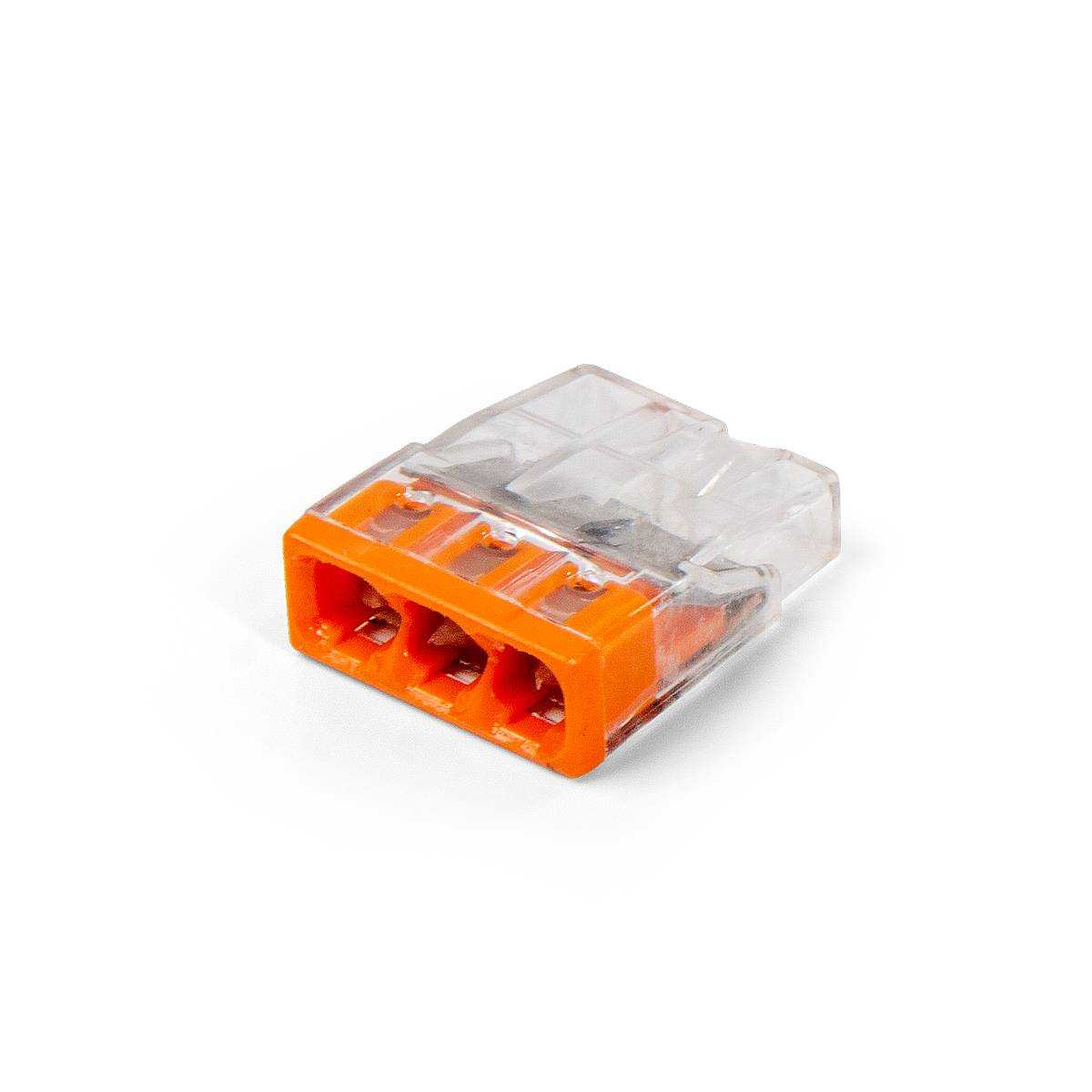

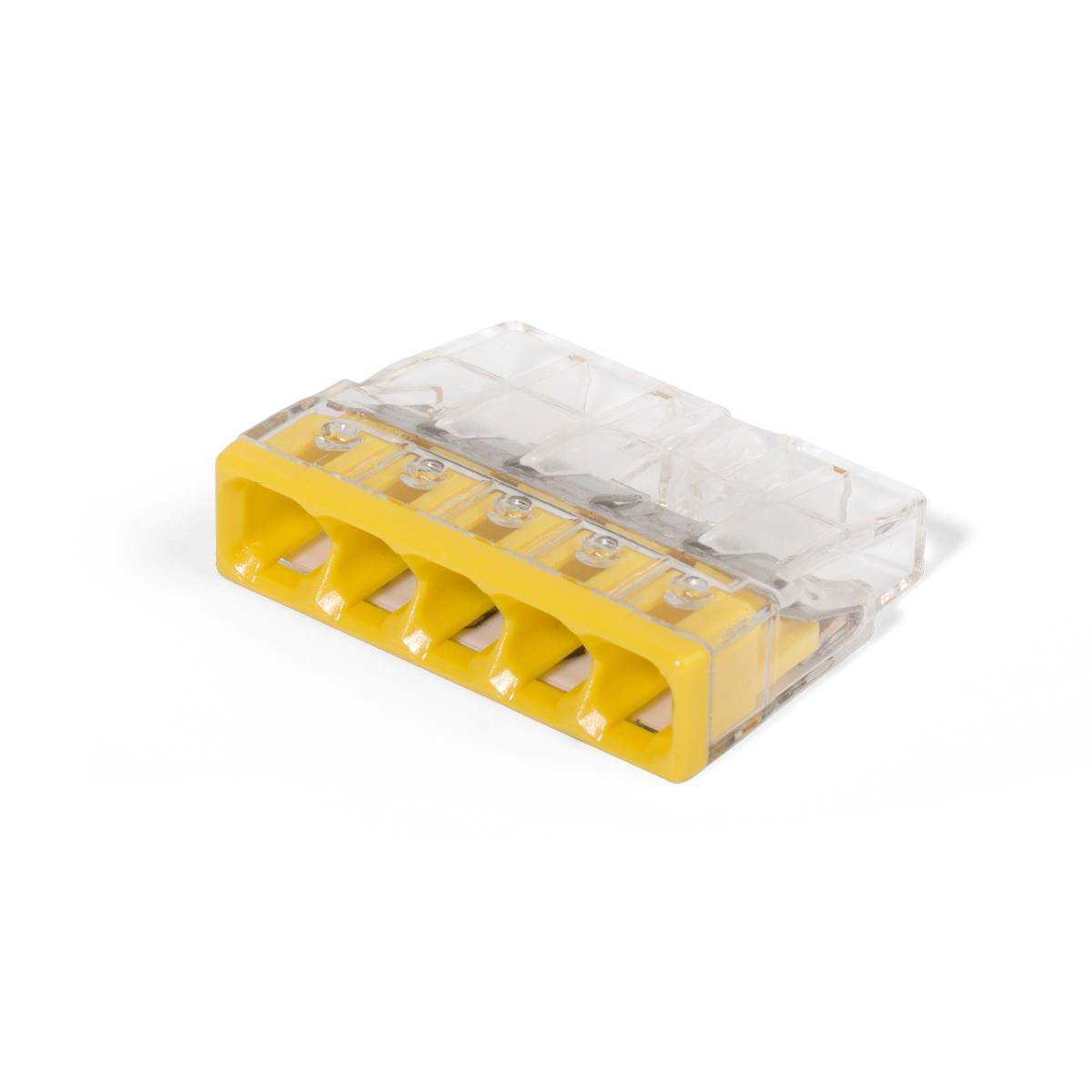

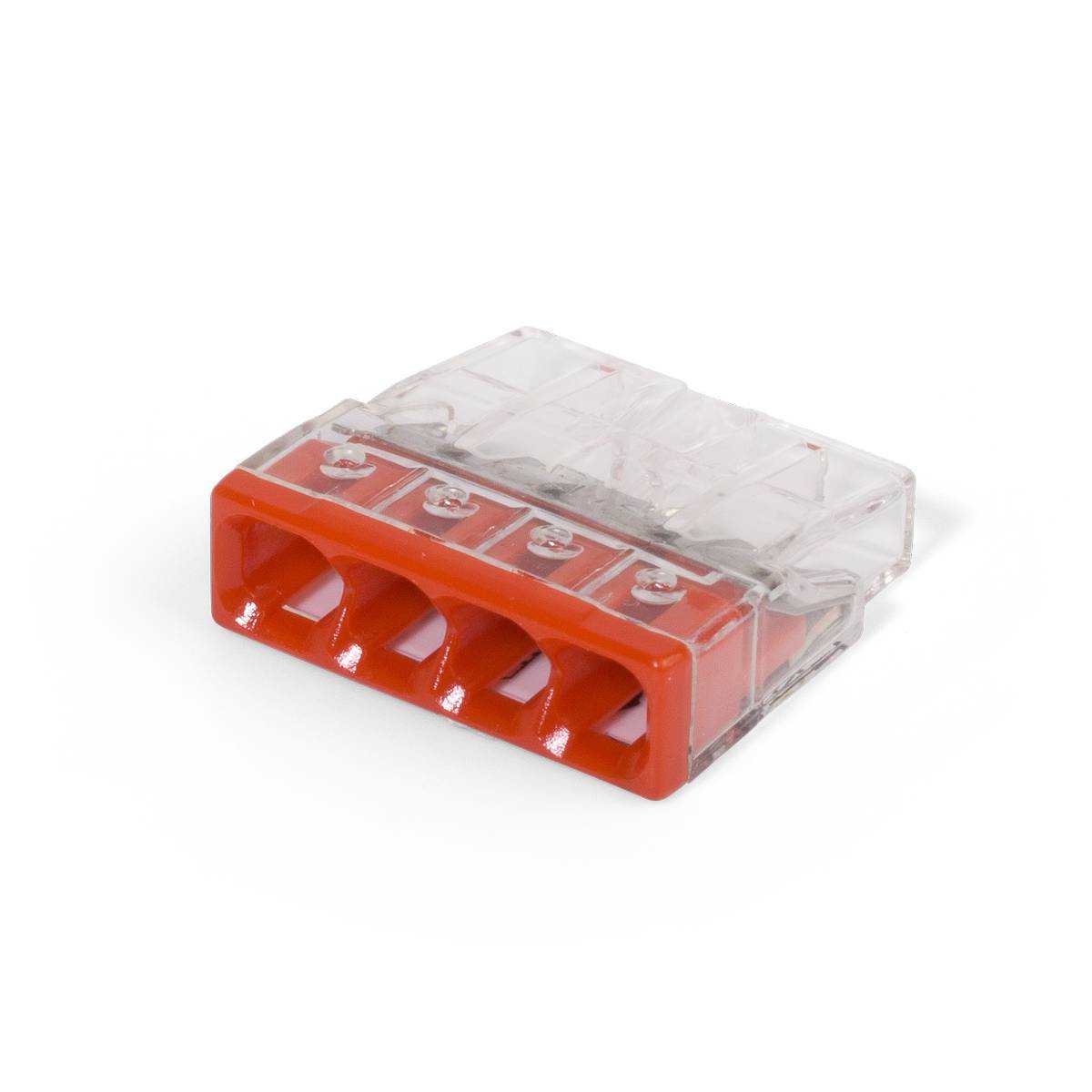

Миниатюрные клеммы Wago 2273 предназначены для одноразового монтажа в распределительных коробках: провод вставляется в готовое гнездо до упора. Исполнения 2273-242…248 идут с контактной пастой Alu-Plus для алюминиевых и комбинированных соединений — паста разрушает оксидную плёнку и не даёт расти переходному сопротивлению. Число в маркировке рычажковых серий указывает количество полюсов: 221-412 и 222-412 — на 2 провода, 413 — на 3, 415 — на 5.

Отдельная линейка Wago — проходные и распределительные клеммы на DIN-рейку, а также фиксированные соединители 2273 для быстрого монтажа люстр и светильников. Прозрачный корпус позволяет визуально контролировать глубину захода жилы, а тестовое гнездо на серии 221 даёт замерить напряжение мультиметром без разбора соединения.

Клеммы СМК — доступная альтернатива

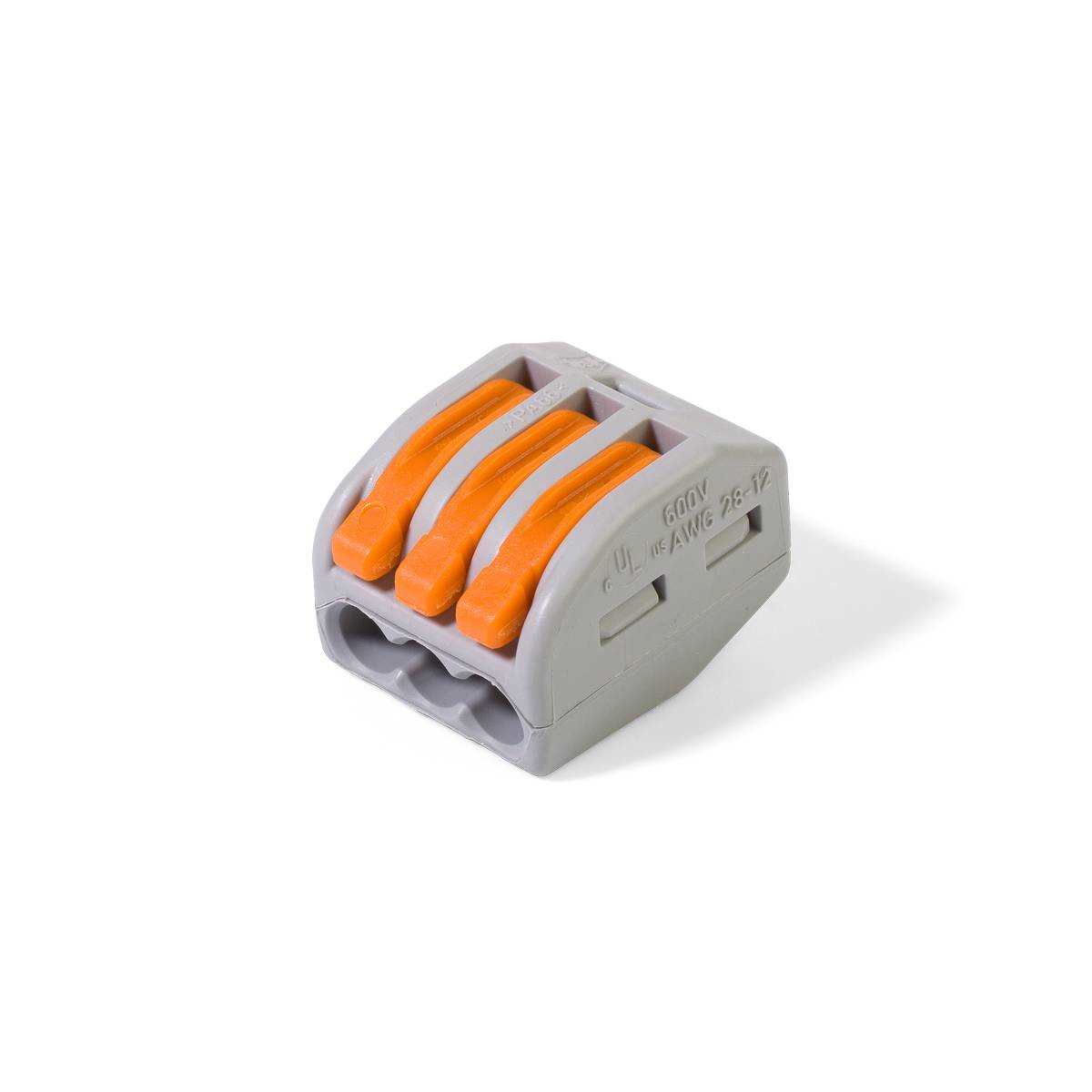

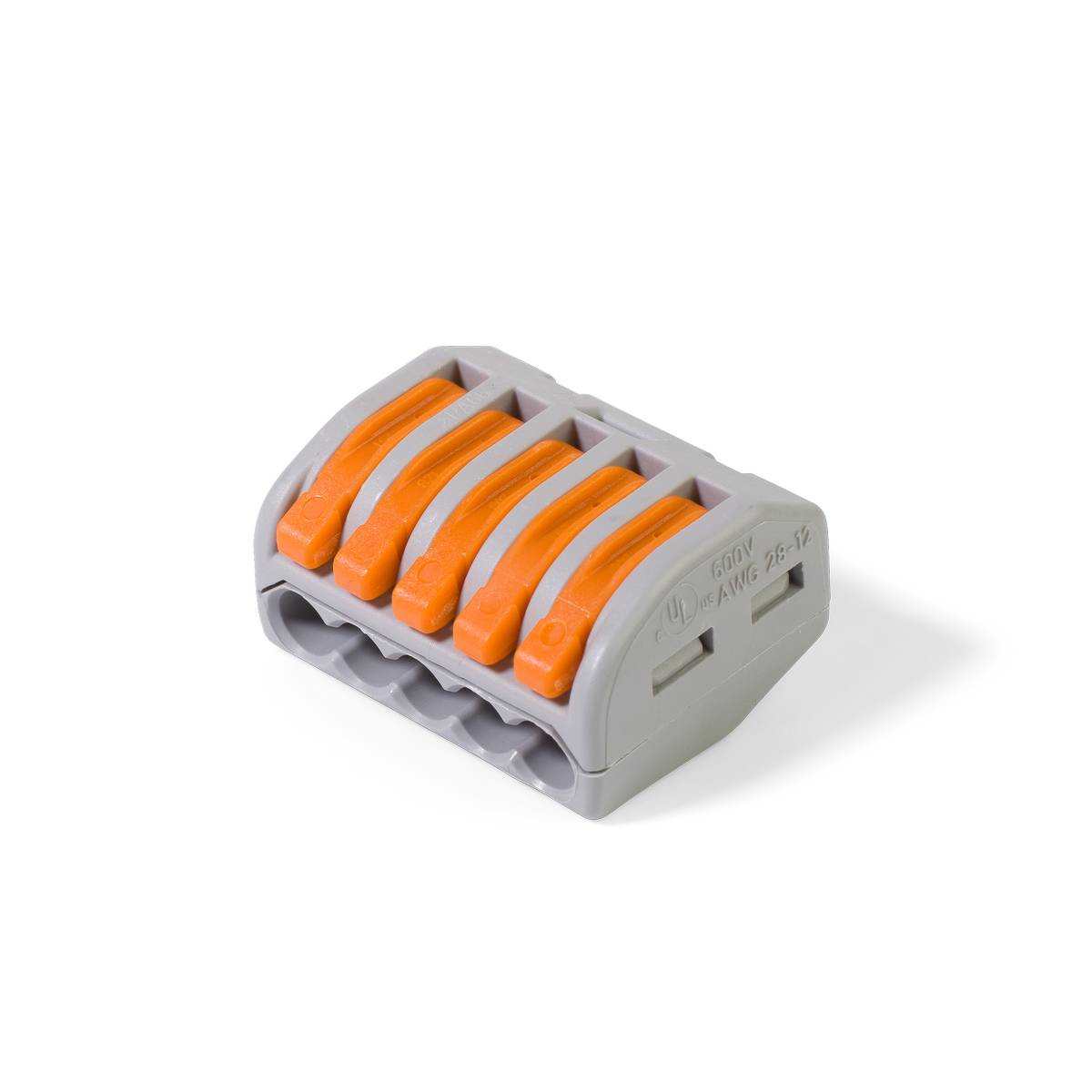

Строительно-монтажные клеммы СМК повторяют геометрию и посадочные размеры Wago серии 221, совместимы по сечению и току, но стоят дешевле — их берут, когда нужен объём при ограниченном бюджете. Для наборов уличного освещения применяют клеммники KE и НК с прокалывающим контактом под алюминий 10–50 мм². Рабочая температура клемм — до +85 °C длительно, что допускает установку в светильниках и греющихся узлах.

Клеммники СМК серии KE снабжены прокалывающими зубьями и контактной пастой, поэтому подходят для алюминиевых магистралей в наборах уличного освещения без снятия изоляции. Для распределительных коробок клеммы удобнее классической скрутки: соединение получается компактным, ремонтопригодным и не требует изоленты.

Преимущества клемм Wago

Главное преимущество клемм Wago — скорость и повторяемость монтажа: одно соединение занимает секунды, усилие прижима задано пружиной и не зависит от квалификации монтажника. Соединение виброустойчиво, не требует протяжки со временем и рассчитано на срок службы проводки. Для ответственных линий берут оригинальные Wago, для массового бюджетного монтажа — совместимые СМК.

Характеристики и подбор

Где применяют и почему не скрутка

Клеммы применяют в электромонтаже квартир, офисов и щитов, в освещении и слаботочных линиях. Соединение через клемму Wago разборное и обслуживаемое, тогда как скрутка по ПУЭ п. 2.1.21 не является самостоятельным способом и требует последующей пайки, сварки или опрессовки. При подборе ориентируйтесь на сечение самого тонкого провода в соединении — оно должно попадать в рабочий диапазон клеммы, иначе контакт ослабнет.

Смотрите также: кабельные наконечники и гильзы и наконечники НШВИ.

Частые вопросы

Чем клемма Wago лучше скрутки?

Клемма Wago даёт разборное контактное соединение с нормированным усилием прижима, тогда как скрутка по ПУЭ п. 2.1.21 не является самостоятельным способом и требует пайки, сварки или опрессовки. Wago монтируется без инструмента за секунды и допускает переподключение.

Какой ток выдерживает клемма Wago 221?

Клеммы Wago 221 рассчитаны на длительный ток до 32 А при напряжении до 450 В и сечении провода 0,2–4 мм². Это покрывает бытовые, осветительные и большинство розеточных линий.

Можно ли соединять алюминий с медью?

Да, для алюминия и комбинированных соединений применяют клеммы с контактной пастой — Wago 2273-242…248 и аналоги СМК. Паста разрушает оксидную плёнку алюминия и предотвращает рост переходного сопротивления.

Чем клеммы СМК отличаются от Wago?

Клеммы СМК — строительно-монтажный аналог Wago серии 221 с той же геометрией и совместимостью по сечению и току, но по более доступной цене. Их берут для больших объёмов монтажа.

В каких сериях Wago есть паста?

Паста предусмотрена в миниатюрных клеммах Wago 2273-242, 2273-243, 2273-244, 2273-245 и 2273-248. Остальные серии 2273 идут без пасты, под медь.

Клеммы есть в наличии в Уральске?

Да, клеммы Wago и СМК есть на складе Техэлектро в Уральске. Цена и наличие указаны в карточке каждого товара, отгрузка по Уральску и доставка по Казахстану.
