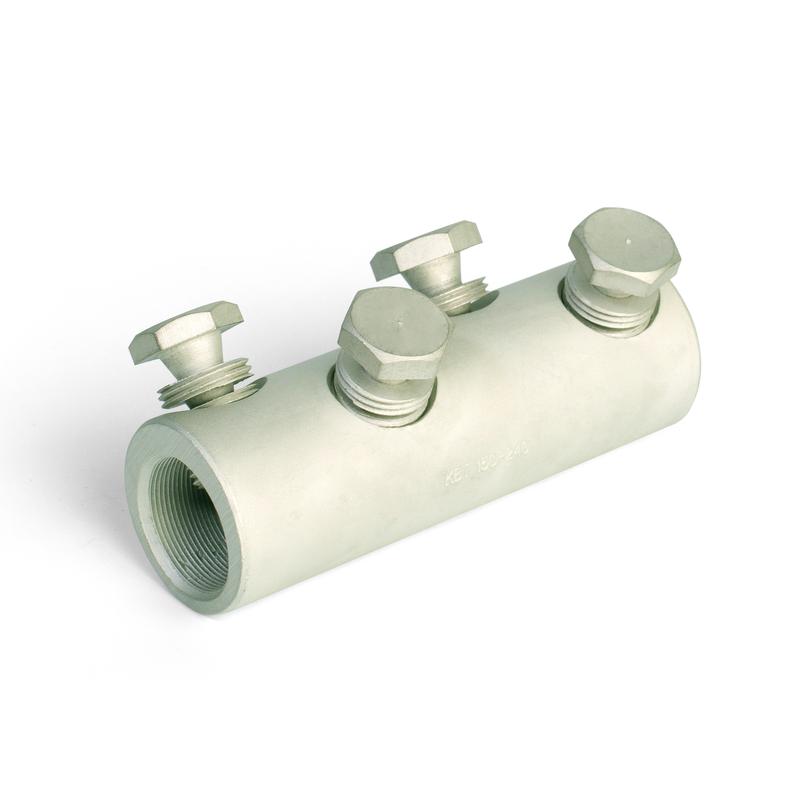

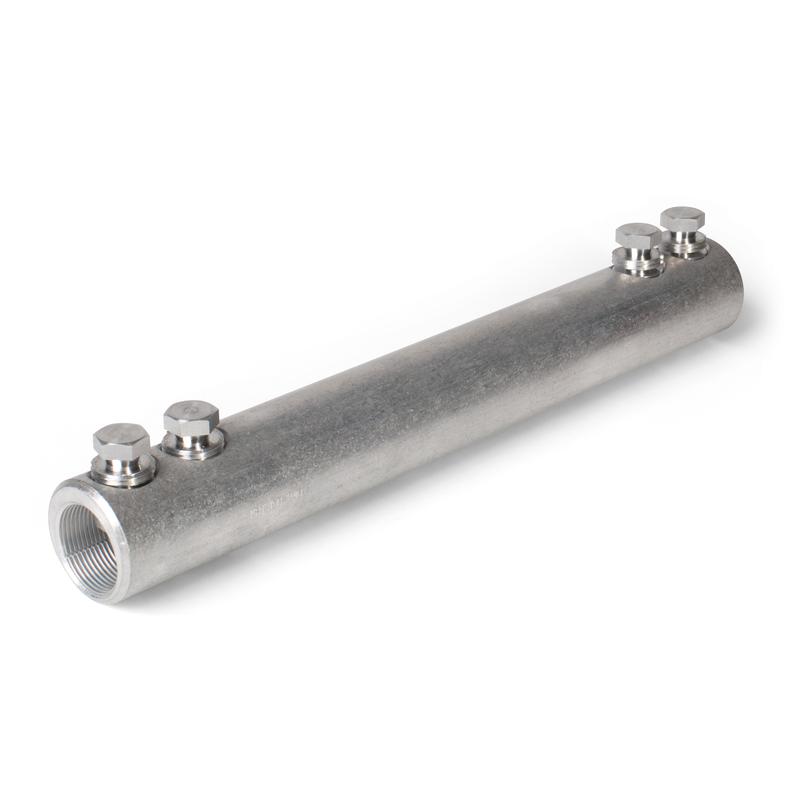

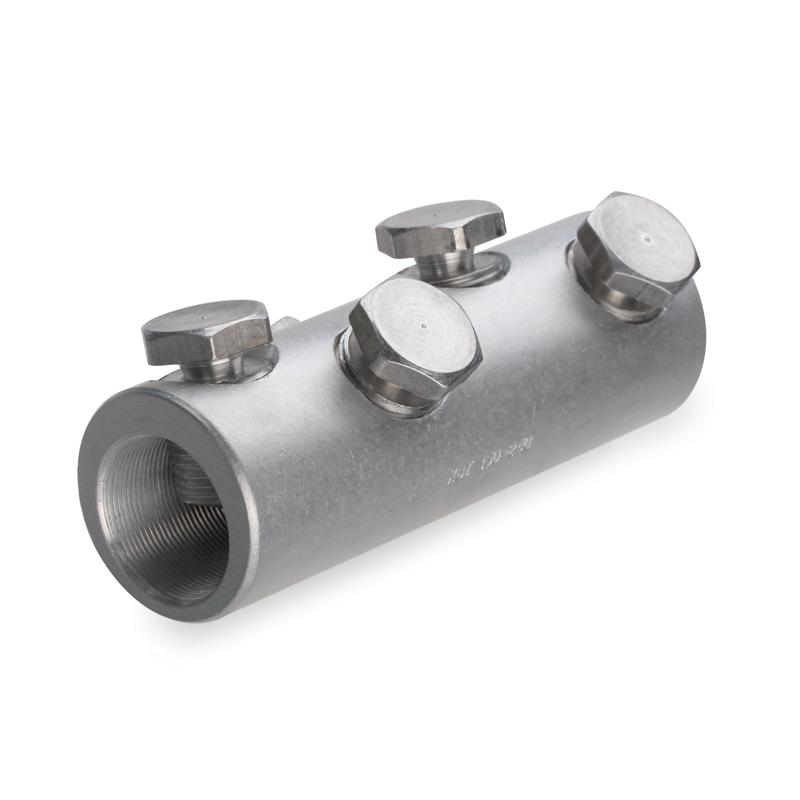

Болтовые наконечники и соединители 10-240 мм² — это контактные изделия для оконцевания и соединения силовых кабелей без опрессовки. Жила фиксируется винтами со срывными головками: при достижении нормируемого момента головка срывается, обеспечивая стабильный контакт. Такой монтаж выполняется обычным ключом и одинаково подходит для медных и алюминиевых жил, включая переходные алюмомедные соединения.
Подбор идёт по сечению жилы (10-240 мм²) и диаметру контактной шпильки (М6-М16) оборудования. Для наружной установки берут исполнение с защитой от коррозии, для ответственных линий — с двумя и более болтами на жилу. Наконечники изготовлены по ГОСТ 7386-80, соединение выполняется по ПУЭ гл. 2.1.
| Сечение жилы, мм² | Число болтов | Типичная шпилька | Материал |
|---|---|---|---|
| 10-35 | 1 | М6-М8 | луженая медь / Al-сплав |
| 50-95 | 1-2 | М8-М10 | луженая медь / Al-сплав |
| 120-240 | 2 | М10-М16 | луженая медь / Al-сплав |
Болтовые наконечники используют при монтаже щитов, ВРУ, трансформаторных подстанций и вводов, где нет возможности применить гидравлический пресс. Это ускоряет работу на объекте и снижает требования к оснастке. Для изолированных соединений применяют термоусадочные трубки или колпачки. Смотрите также как выбрать пресс и матрицу для опрессовки и раздел изолированные наконечники.
Болтовые наконечники ставят так: зачищают жилу на длину контактной части, вводят её до упора и затягивают болты крест-накрест до срыва головок. Срывной болт гарантирует нормируемый момент затяжки без динамометрического ключа, что исключает как недотяг (перегрев контакта), так и перетяг (повреждение жилы). Для алюминиевых жил контактную зону обрабатывают кварцевазелиновой пастой, снимающей оксидную плёнку. Готовое соединение изолируют термоусаживаемой трубкой или колпачком. Болтовые наконечники 10-240 мм² применяют при сборке щитов, ВРУ, шкафов АВР и вводов, где важна скорость монтажа и отсутствие тяжёлой оснастки.
Техэлектро — официальный дилер КВТ в Казахстане: болтовые наконечники и соединители 10-240 мм² поставляются с гарантией подлинности и сертификатами, ходовые типоразмеры есть на складе. Подскажем сечение и число болтов под задачу, подберём термоусадку для изоляции узла, отгрузим в Уральске или доставим по всему Казахстану. Для монтажных организаций — оптовые условия.
Весь ряд, включая сечения 300-800 мм², собран в разделе болтовые наконечники и соединители. Болтовые наконечники и соединители входят в комплект кабельных муфт с индексом (Б), смотрите раздел кабельные муфты.

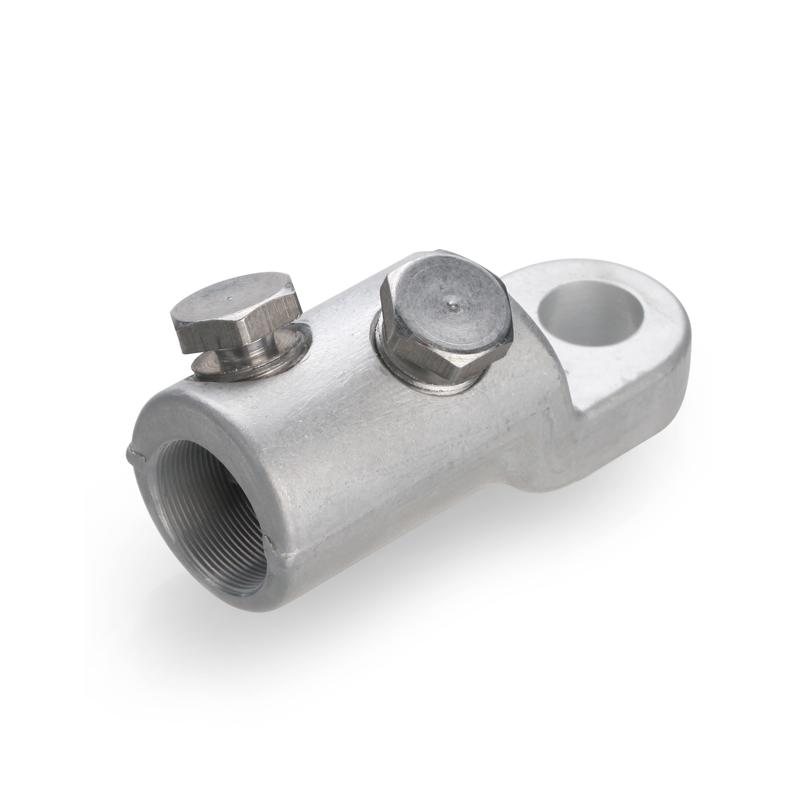

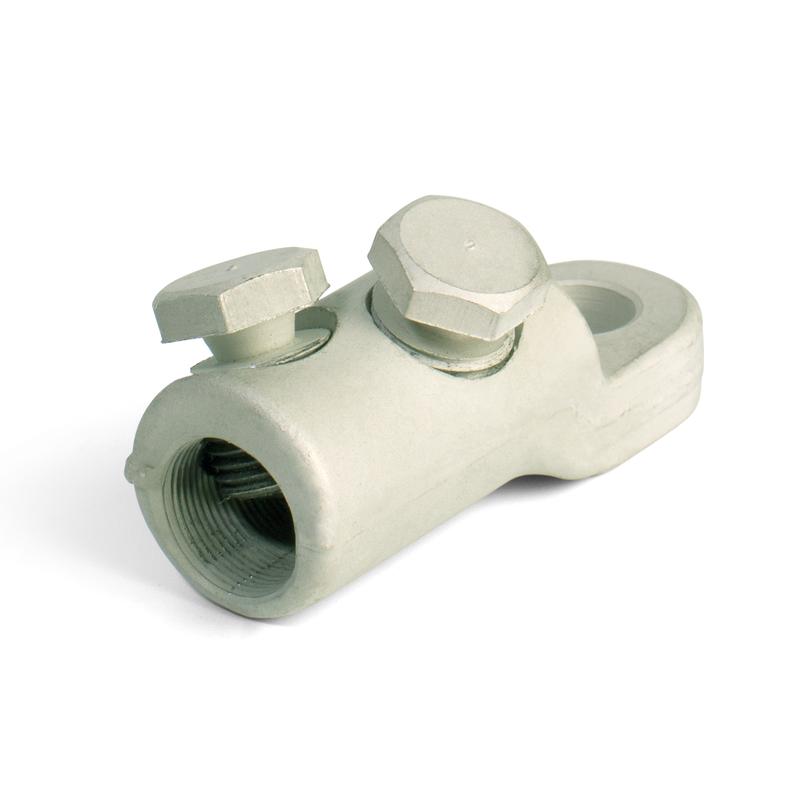

Болтовой наконечник (типа НБ) крепится к жиле винтами со срывными головками — не требует пресса и матриц. Это удобно в полевых условиях и для алюмомедных соединений; момент затяжки обеспечивается срывом головки болта.
Диапазон 10-240 мм² перекрывает большинство силовых кабелей 0,4-10 кВ. Типоразмер подбирают по сечению жилы и диаметру шпильки контактной группы (М6-М16).
Да, болтовые наконечники и соединители применяют для медных и алюминиевых жил, в том числе для перехода алюминий-медь. Срывные болты обеспечивают стабильный контакт без спецпресса.
Кабельные наконечники изготавливают по ГОСТ 7386-80 и ГОСТ 23469.3; монтаж соединений — по ПУЭ гл. 2.1. Материал — луженая медь или алюминиевый сплав.
Достаточно гаечного ключа: болты со срывными головками откручиваются до срыва при достижении нормируемого момента. Пресс и матрицы не нужны.
Да, Техэлектро — официальный дилер КВТ, отгружаем болтовые наконечники и соединители 10-240 мм² в Уральске и по всему Казахстану.
