Монтаж СИП: инструмент, зажимы и арматура

Что такое СИП и что нужно для монтажа

СИП – самонесущий изолированный провод для воздушных линий 0,4 кВ (СИП-2, СИП-4) и защищённых линий 6–35 кВ (СИП-3), выпускается по ГОСТ Р 52373-2005 сечениями от 16 до 150 мм². В отличие от голого провода, монтаж СИП ведут без траверс и изоляторов – линию держит несущая жила или сам жгут, а ответвления делают прокалывающими зажимами прямо по изоляции.

Полный комплект для монтажа – это три группы: инструмент (пресс-клещи, натяжные устройства, храповый ключ), анкерная и поддерживающая арматура (зажимы, кронштейны, крюки) и соединительная арматура (прокалывающие и ответвительные зажимы). Ниже разберём, что и под какую задачу брать.

Инструмент для монтажа СИП

Базовый набор монтажника СИП – 4–5 позиций. Пресс-клещи опрессовывают наконечники и гильзы на сечениях до 150 мм², монтажный храповый ключ затягивает бандажную ленту и болтовые зажимы, а натяжное устройство (лягушка-зажим) удерживает жгут при выборке провиса.

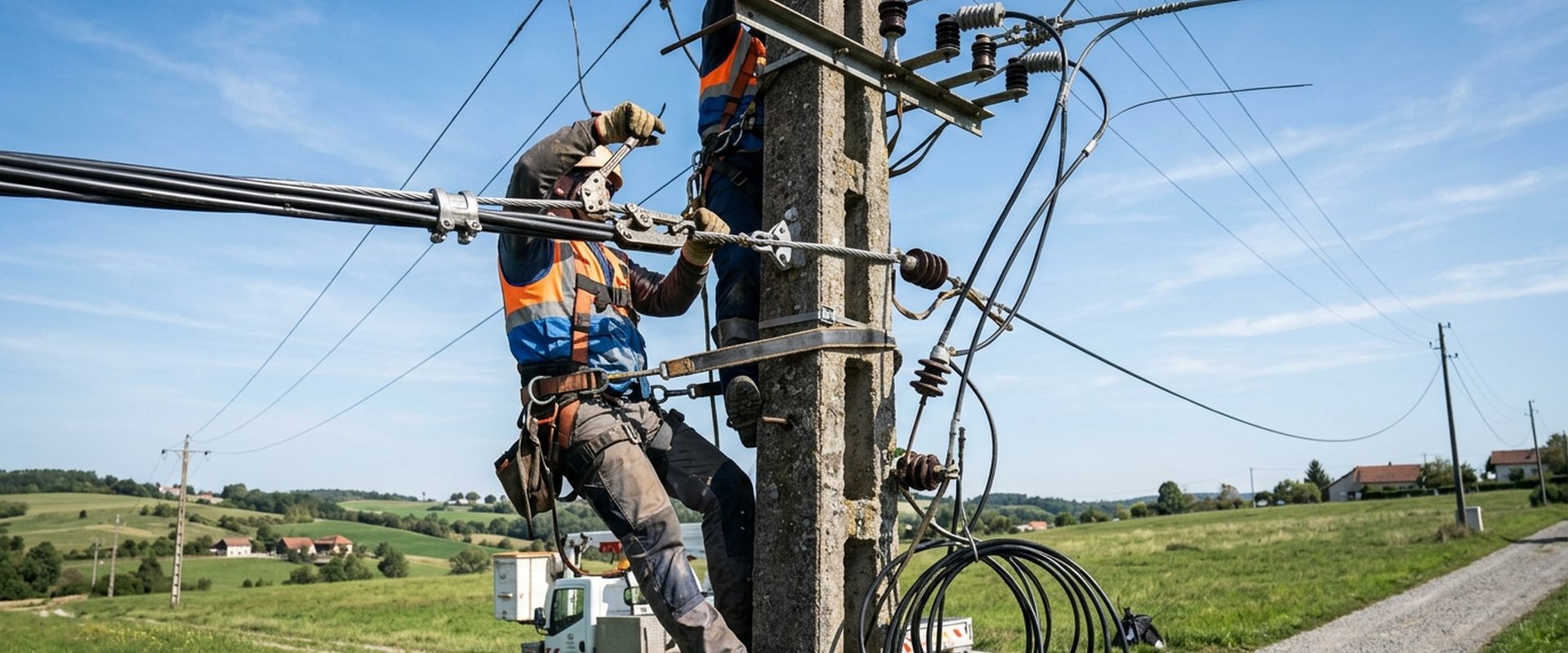

Для работ на опоре добавляют монтёрские когти или лазы и диэлектрические перчатки на 1 кВ. Резку СИП ведут секторными ножницами, а не бокорезами – ровный рез без замятия жил важен для качества опрессовки.

Анкерные и поддерживающие зажимы

Анкерный (натяжной) зажим фиксирует СИП на концевой и угловой опоре и рассчитан на тяжение до 4–6 кН в зависимости от сечения жгута. Поддерживающий (промежуточный) зажим держит линию на прямых пролётах, позволяя проводу двигаться при ветре и температурных деформациях.

Подбирают зажим строго по диапазону сечений: для магистрали 25–95 мм² и для ответвления к вводу 16–25 мм² нужна разная арматура. Крепят зажимы на кронштейны и крюки, которые ставят на бандажную ленту из нержавеющей стали.

Прокалывающие зажимы для ответвлений

Ответвление и ввод в дом на СИП делают прокалывающим зажимом – он прокалывает изоляцию зубьями контакта и не требует её снятия, что сохраняет герметичность соединения на весь срок службы линии. Диапазон магистраль/ответвление у ходовых зажимов – от 1,5 до 150 мм², момент срыва головки болта задаёт нужное усилие автоматически.

Весь инструмент для монтажа СИП и расходную арматуру удобно подобрать в разделах инструмент для монтажа СИП и прокалывающие зажимы. Анкерную и поддерживающую арматуру смотрите в разделе арматура и инструмент для СИП и ВЛ.

Как заказать комплект для монтажа СИП

Техэлектро – официальный дилер КВТ, комплектуем монтаж СИП под конкретный проект: подбираем зажимы по сечению магистрали и ответвлений, инструмент и крепёж на опору. Работаем по заявке, наличие держим на складе в Уральске с доставкой по Казахстану.

Чтобы не собирать позиции вслепую, пришлите марку и сечение СИП, тип опор и число ответвлений – подберём готовый комплект и посчитаем поставку.

Частые вопросы

Какой инструмент нужен для монтажа СИП?

Минимум – пресс-клещи для опрессовки, натяжное устройство (лягушка), храповый ключ для бандажной ленты и секторные ножницы. Для работ на опоре добавляют монтёрские когти и диэлектрические перчатки на 1 кВ.

Чем анкерный зажим отличается от поддерживающего?

Анкерный (натяжной) держит СИП на концевой и угловой опоре под тяжением до 4–6 кН, поддерживающий – на прямых пролётах, позволяя проводу смещаться. Их подбирают по диапазону сечений жгута.

Нужно ли снимать изоляцию под прокалывающий зажим?

Нет. Прокалывающий зажим прокалывает изоляцию контактными зубьями, изоляцию снимать не надо – соединение остаётся герметичным. Диапазон ходовых зажимов – от 1,5 до 150 мм².

Какое сечение бывает у СИП?

По ГОСТ Р 52373-2005 СИП выпускают сечениями от 16 до 150 мм². Для магистрали 0,4 кВ обычно берут 25–95 мм², для ответвления к вводу – 16–25 мм².

При какой температуре можно монтировать СИП?

Монтаж СИП ведут при температуре не ниже -20 °C – на морозе изоляция теряет эластичность и трескается при выборке провиса. Прокалывающие зажимы ставят в любой сезон в допустимом диапазоне.

Чем резать СИП?

Секторными ножницами по сечению провода (до 95–120 мм²). Бокорезы и ножовку не применяют – они мнут и надрубают жилы, что ухудшает опрессовку и контакт.

Где купить инструмент и арматуру для монтажа СИП в Уральске?

Техэлектро держит инструмент, анкерные и прокалывающие зажимы и арматуру КВТ для СИП на складе в Уральске с доставкой по Казахстану. Подбираем комплект по сечению и проекту.
