Ответвительные сжимы

Ответвительные сжимы: что это и как выбрать

Ответвительный сжим («орех», У-образный зажим) соединяет магистральный и ответвительный провод без разрезания магистрали. Внутри корпуса – две плашки с зубьями, которые стягиваются болтами и обеспечивают контакт. Применяют на воздушных и внутренних линиях 0,4 кВ. Ключевые параметры – сечения магистрали и ответвления (мм²) и материал жилы (медь, алюминий, медь-алюминий).

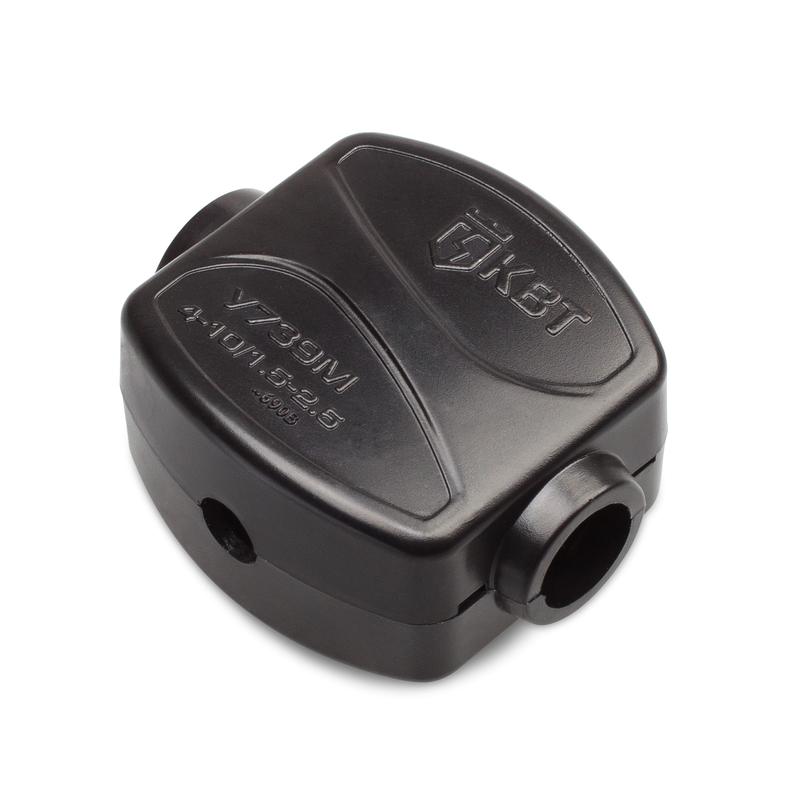

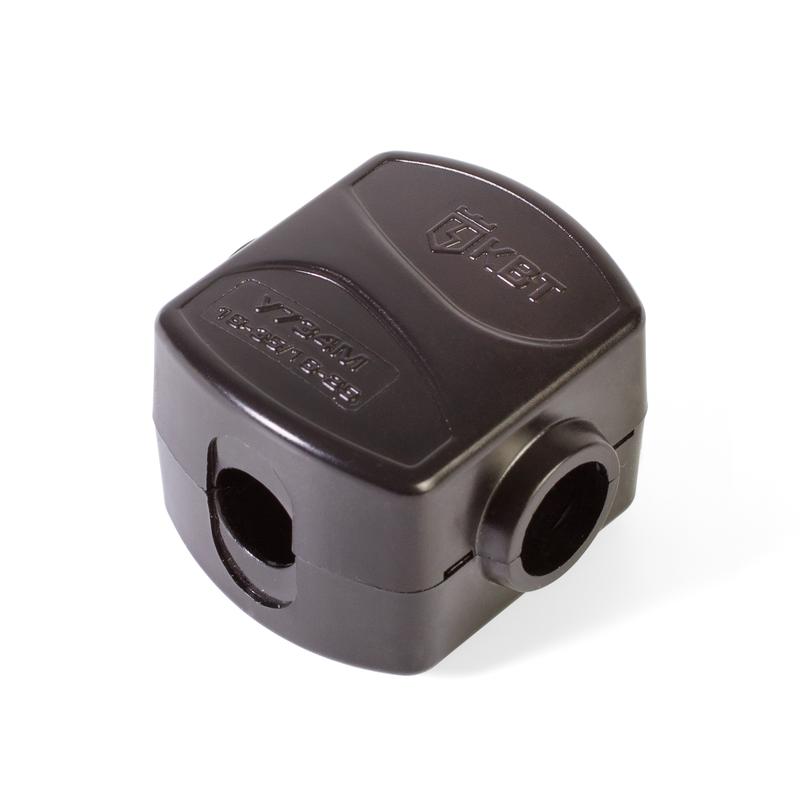

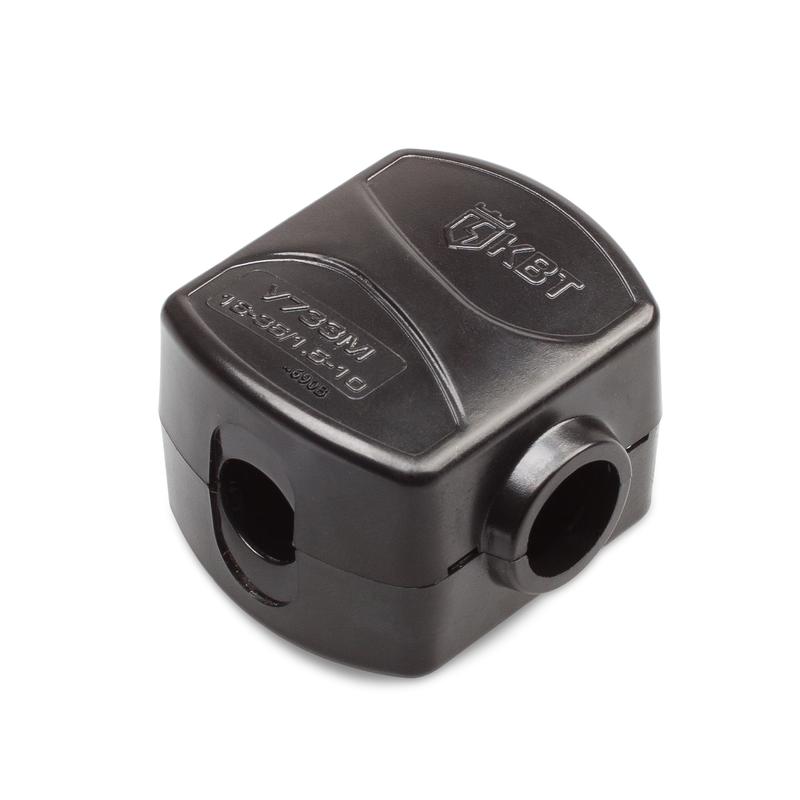

Сжим типа «орех» У731–У739 подбирают по паре сечений: например, магистраль 16–35 мм² и ответвление 1,5–10 мм². Ошибка в диапазоне даёт слабый контакт и нагрев.

Плашечные сжимы и «орехи»

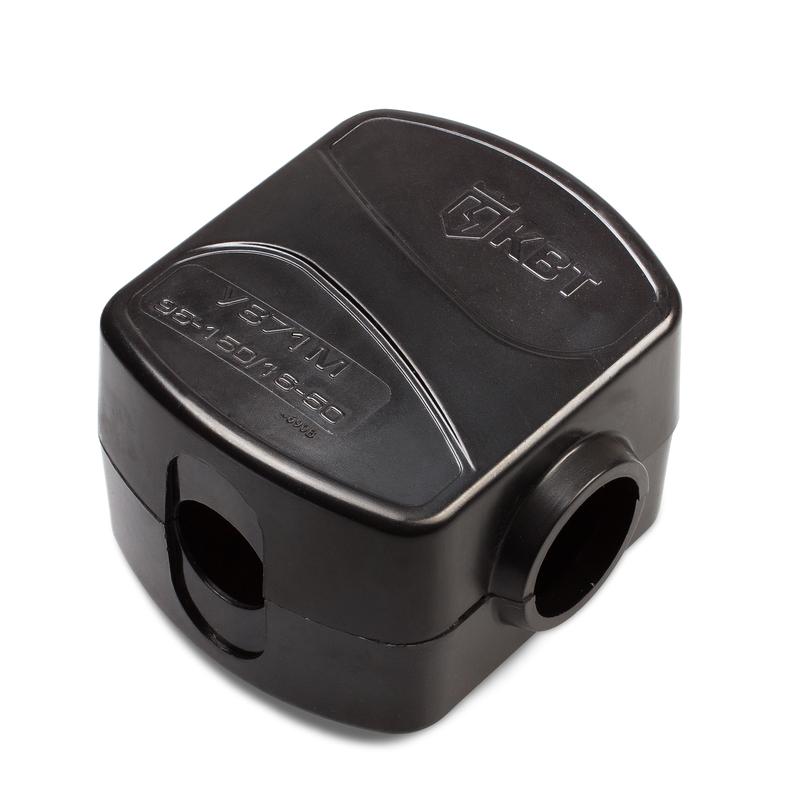

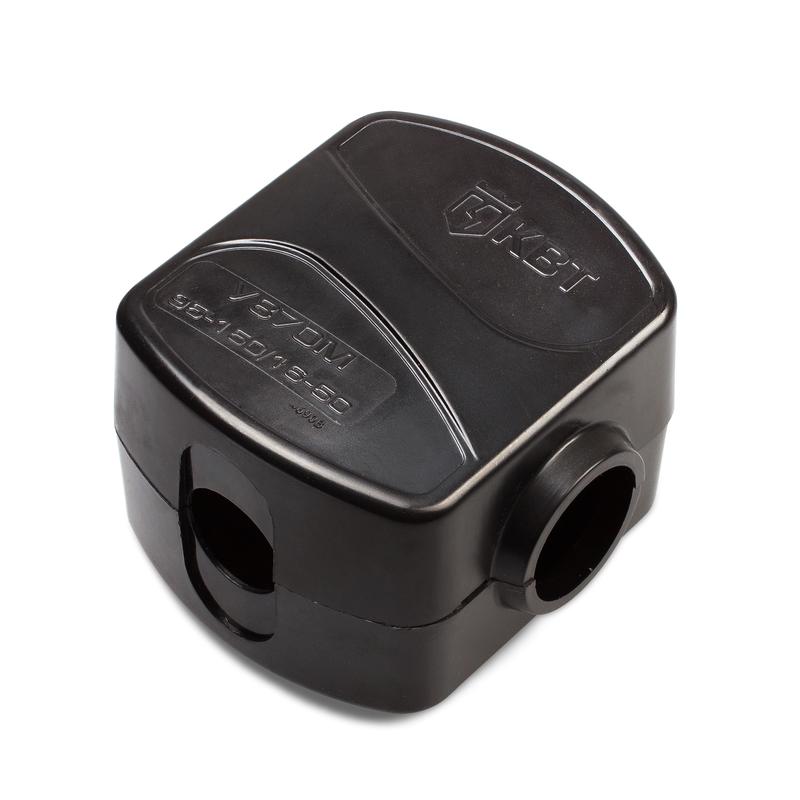

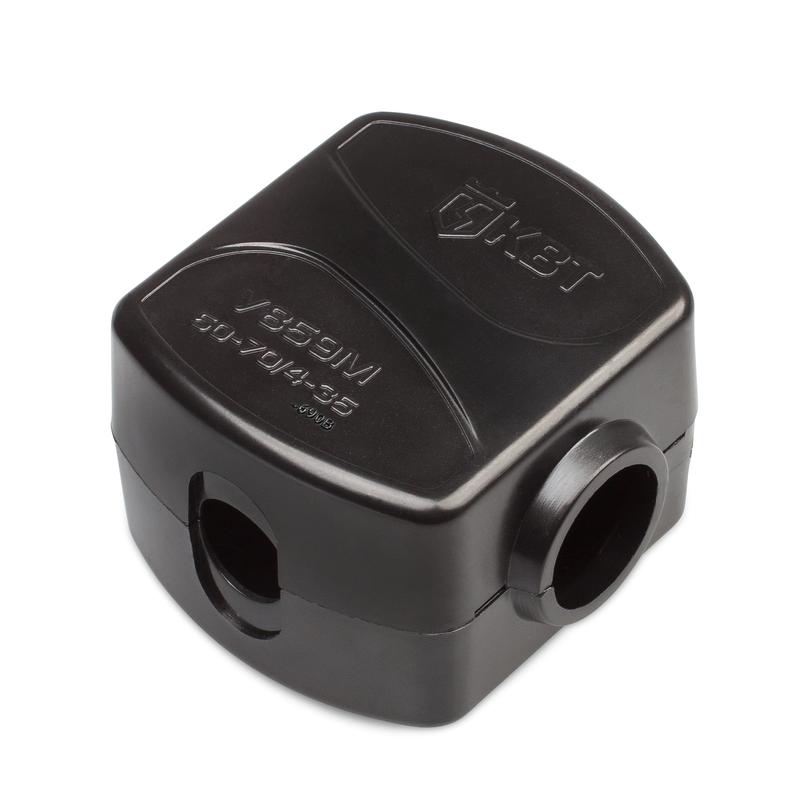

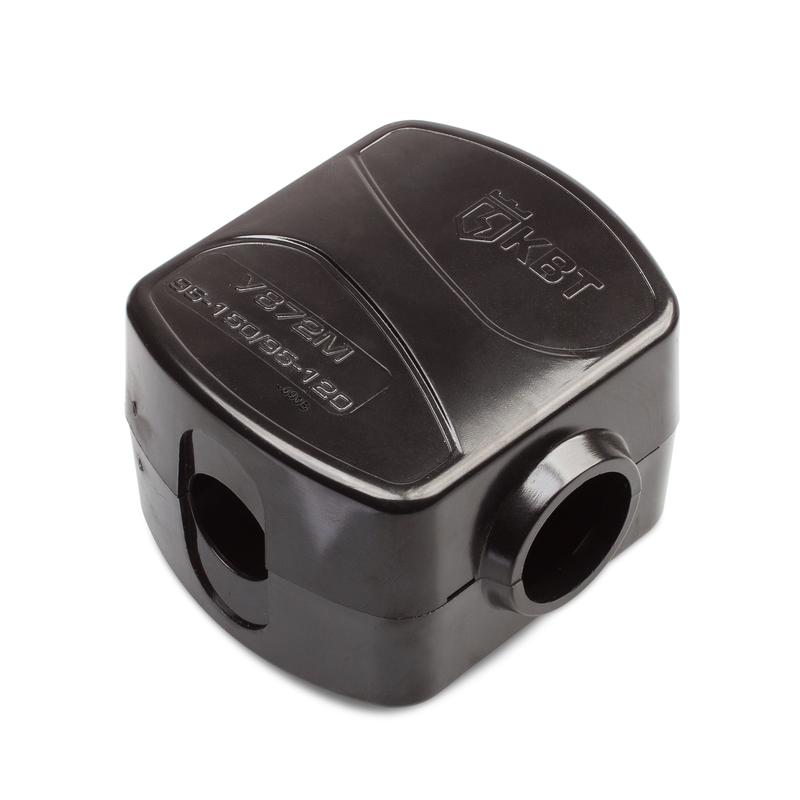

Ответвительный сжим-«орех» в изолирующем корпусе удобен для скрытых ответвлений: провод не разрезают, магистраль проходит через сжим насквозь. Плашечный сжим (ПС) соединяет два провода параллельными плашками под болты и применяется на шинах и открытых узлах. Для разнородных металлов используют медно-алюминиевые сжимы с переходной пластиной против электрохимической коррозии.

Изолирующий корпус «ореха» защищает узел от прикосновения и влаги, поэтому дополнительная изоляция места ответвления не требуется.

Сечения и тип: таблица подбора

Сжим подбирают по сечениям магистрали и ответвления:

Момент затяжки болтов берут из паспорта сжима; перетяжка ломает плашку, недотяжка даёт нагрев контакта.

Где применяют ответвительные сжимы

Сжимы применяют для ответвлений от магистрали к вводам зданий, розеточным и осветительным линиям, при ремонте сетей без обесточивания разрезом. «Орех» позволяет сделать ответвление быстро и аккуратно, сохранив целостность магистрали.

Для ответвлений на СИП без снятия изоляции используют прокалывающие зажимы, а полный набор для ВЛ – в разделе арматура и инструмент для СИП и ВЛ.

Частые вопросы

Что такое ответвительный сжим «орех»?

Это зажим в изолирующем корпусе, который соединяет магистраль и ответвление без разрезания магистрали: провод проходит через сжим, а плашки с зубьями стягиваются болтами.

Как подобрать сжим по сечению?

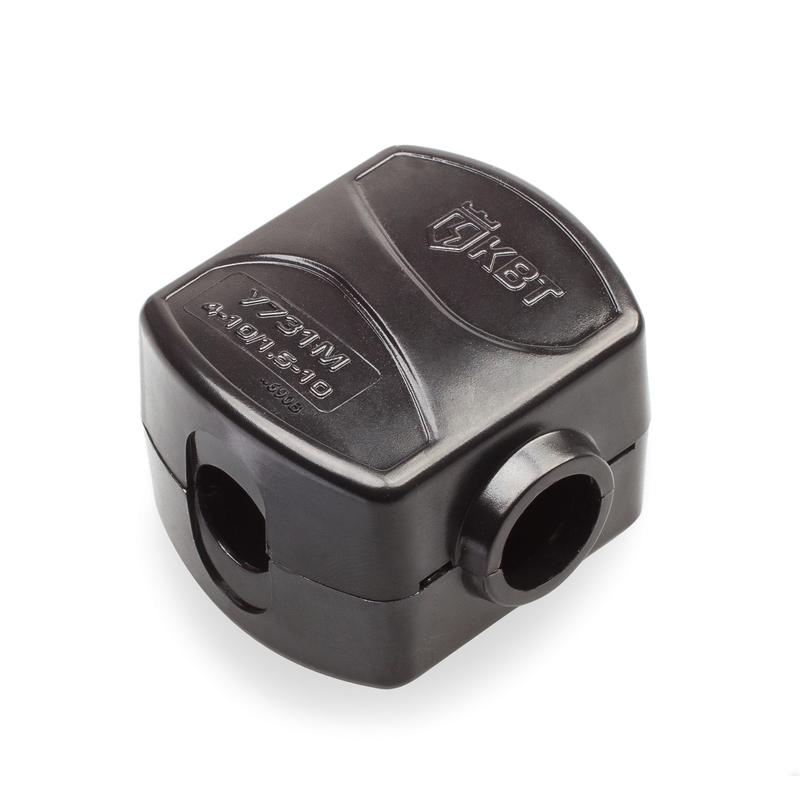

По паре сечений – магистраль и ответвление. Например, У731 рассчитан на магистраль 4–35 мм² и ответвление 1,5–10 мм². Диапазон указан в маркировке серии.

Можно ли соединять медь с алюминием сжимом?

Да, специальными медно-алюминиевыми сжимами с переходной пластиной. Она предотвращает электрохимическую коррозию, недопустимую при прямом контакте разных металлов.

Нужно ли изолировать место сжима-«ореха»?

Нет: изолирующий корпус «ореха» защищает узел от прикосновения и влаги, поэтому дополнительная изоляция ответвления не требуется.

Чем отличается плашечный сжим от «ореха»?

Плашечный сжим (ПС) соединяет провода параллельными плашками под болты на открытых узлах и шинах, «орех» – ответвление в закрытом изолирующем корпусе без разреза магистрали.

Есть ли ответвительные сжимы в наличии в Уральске?

Да, ответвительные сжимы-«орехи» и плашечные сжимы есть у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
