Измерительные щупы подбирают по категории безопасности, наконечнику, длине и сечению провода. Все комплекты КВТ серии PROLINE в этом разделе рассчитаны на 600 В CAT IV и 1000 В CAT III и максимальный ток 10 А, поэтому подходят для измерения параметров тока, прозвонки и проверки электрических и электронных схем. В разделе пять комплектов щупов, КТ 3001, КТ 3001S, КТ 3001М4, КТ 3002 и КТ 3006, и два комплекта зажимов «крокодил», КТ 3101 и КТ 3102М4.
Перед измерением проверяйте целостность изоляции провода и наконечников: щупы с повреждённой изоляцией заменяют.

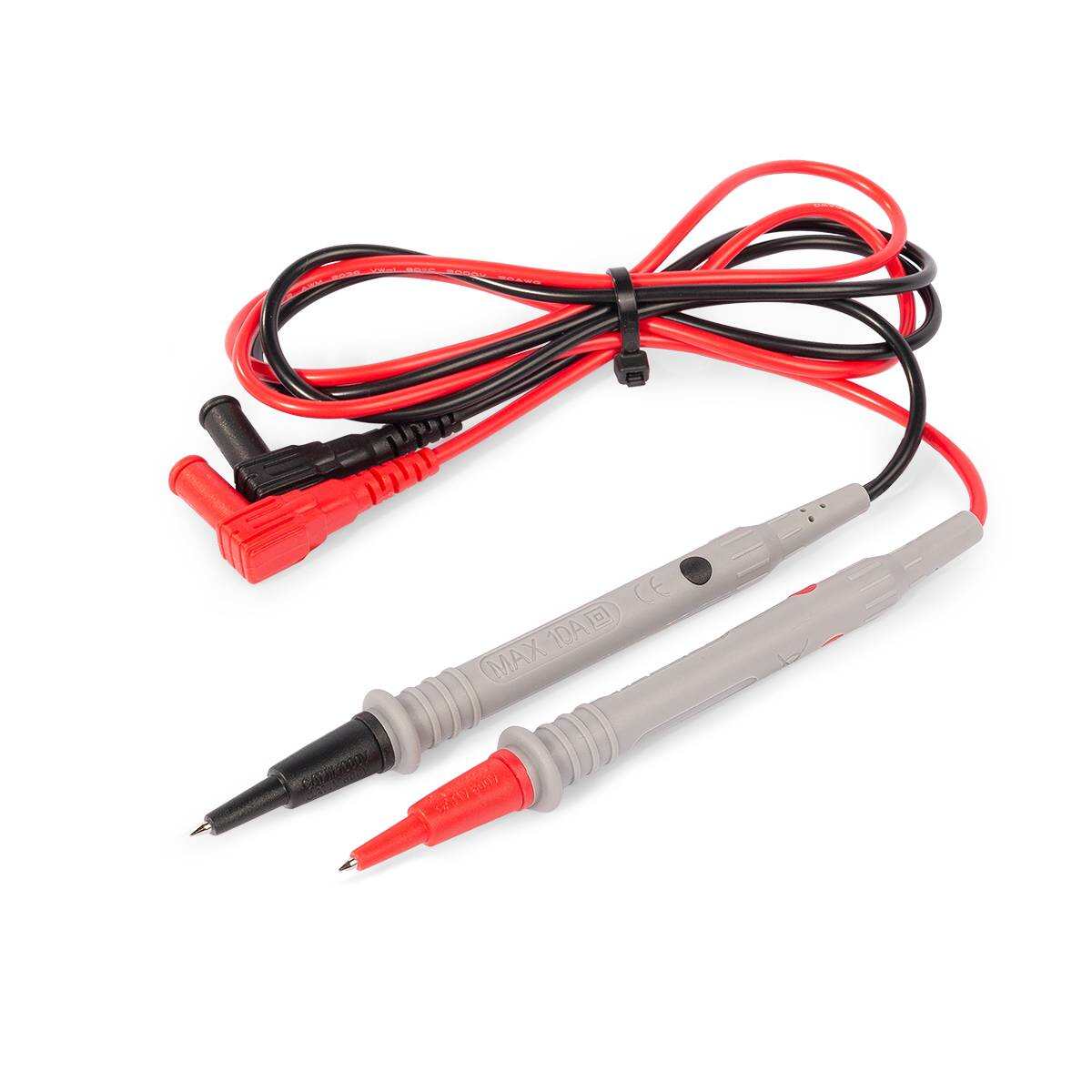

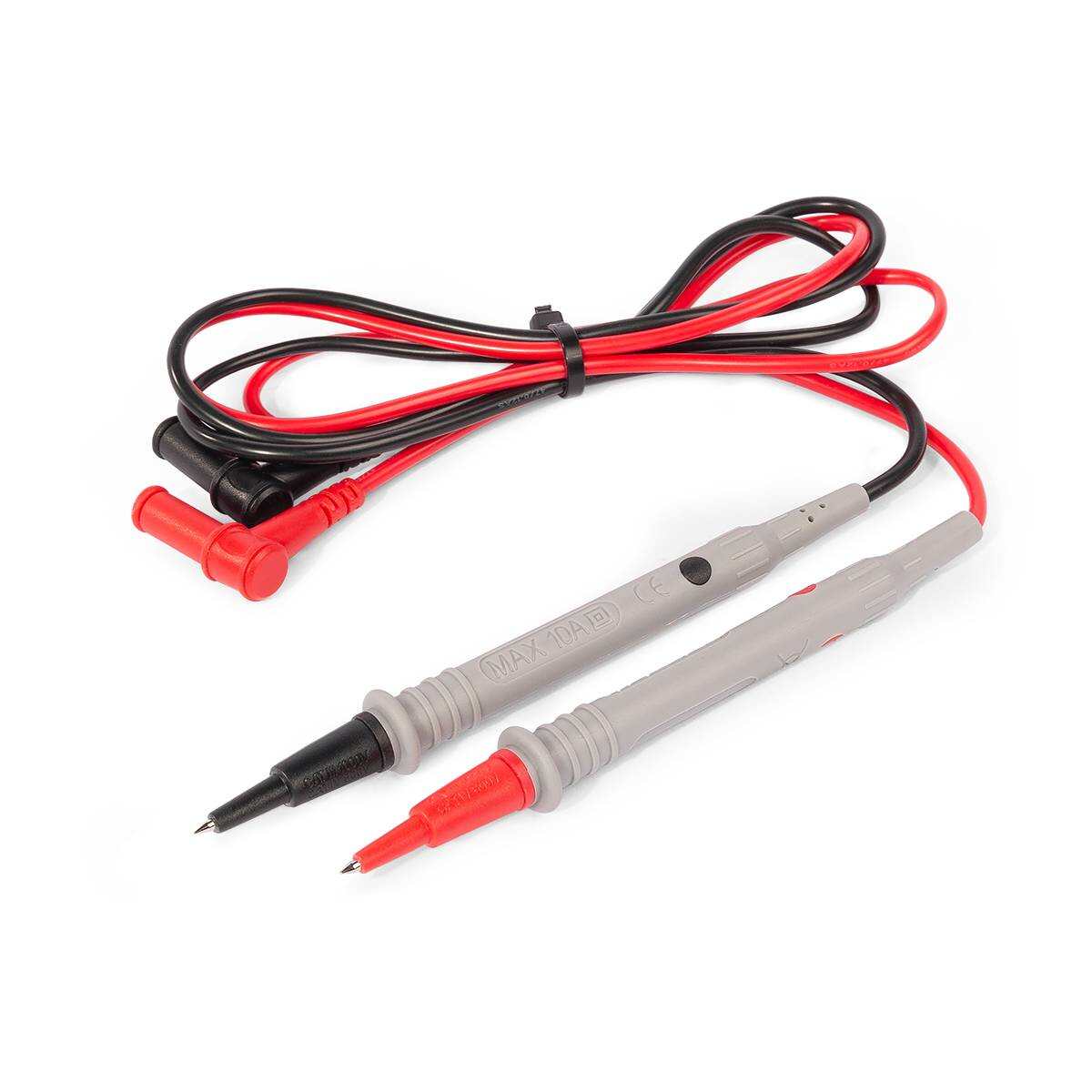

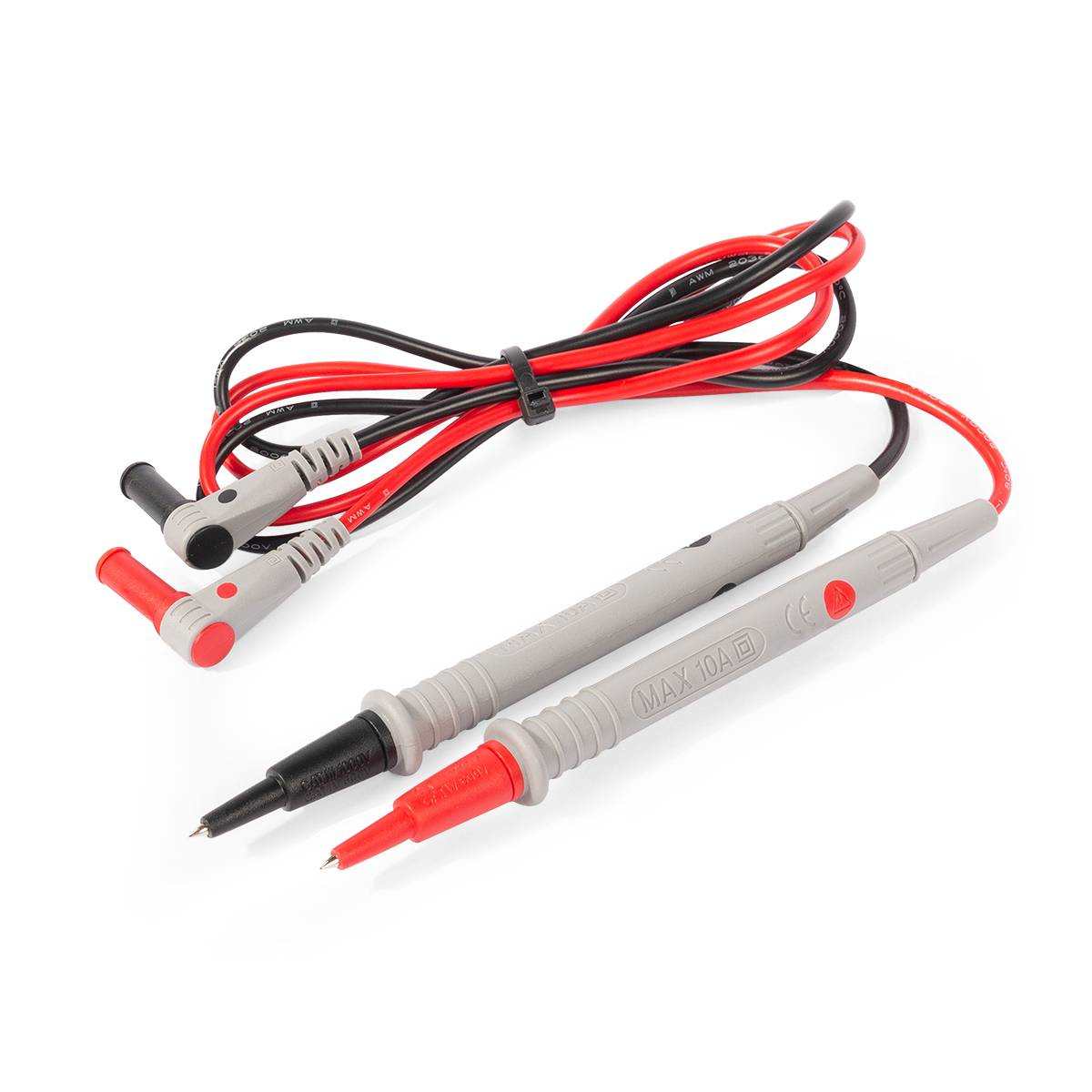

КТ 3001 - базовый комплект с проводом в ПВХ-изоляции длиной 1000 мм и сечением 20 AWG, наконечник длиной 18 мм и диаметром 2 мм, к щупам подключают зажимы «крокодил». КТ 3001S отличается силиконовой изоляцией провода и резьбой М4 на наконечнике. КТ 3001М4 - те же 1000 мм и 20 AWG в ПВХ-изоляции, но с резьбой М4.

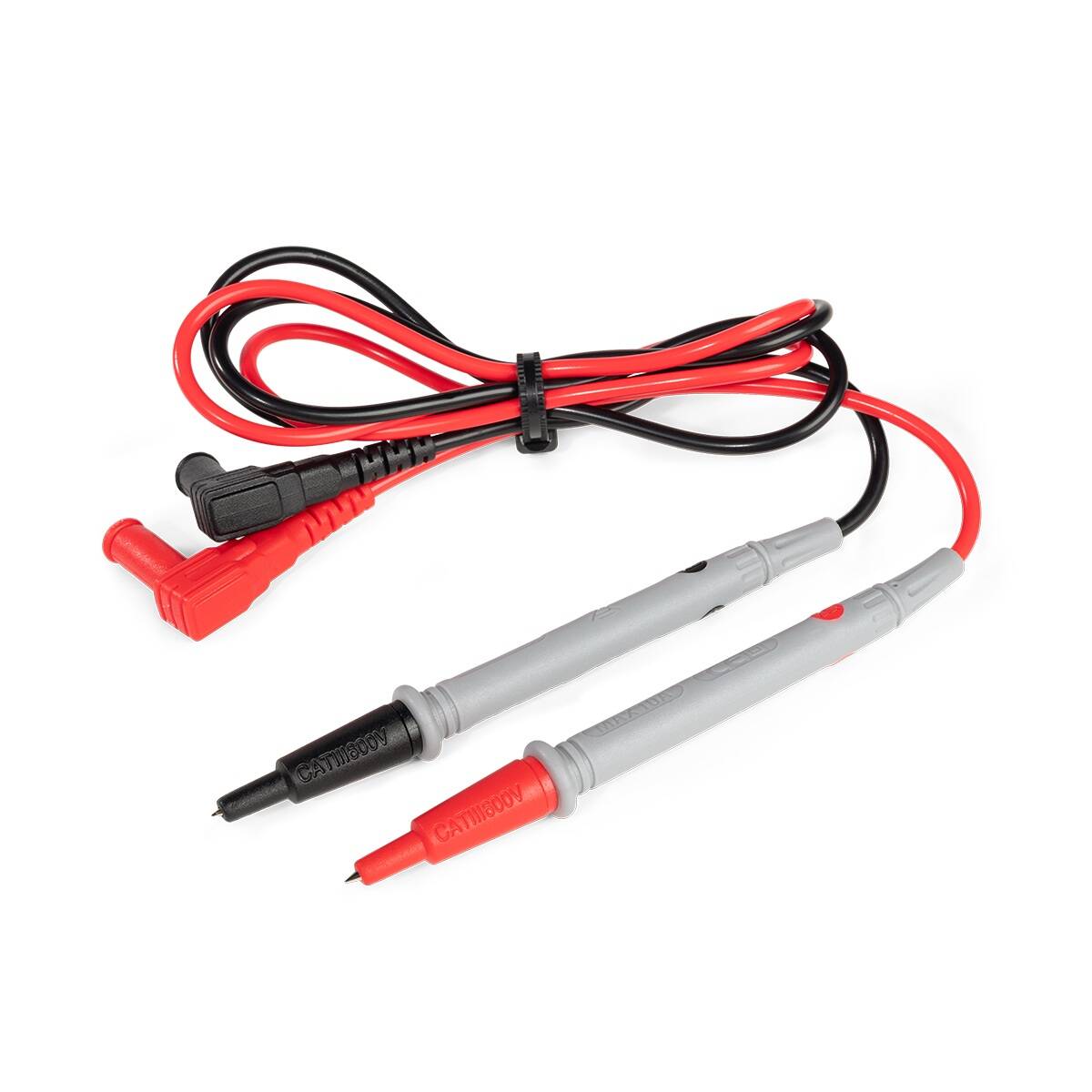

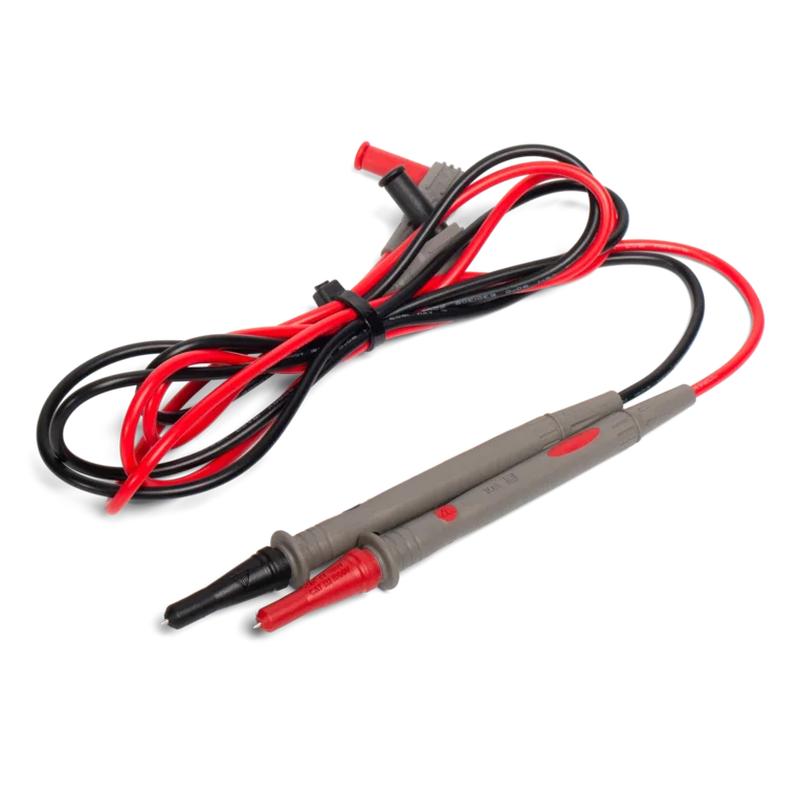

КТ 3002 - укороченный комплект: провод 800 мм сечением 22 AWG, наконечник 15,5 мм диаметром 2 мм. КТ 3006 - самый длинный и толстый провод в разделе, 1200 мм и 18 AWG, наконечник диаметром 4 мм с разъёмом типа «банан», к нему тоже подключают зажимы «крокодил».
Сечение провода указано по шкале AWG: чем меньше номер, тем толще провод. 18 AWG у КТ 3006 толще, чем 20 AWG у КТ 3001 и 22 AWG у КТ 3002. Силиконовая изоляция КТ 3001S мягче и гибче ПВХ, провод меньше путается и удобнее в работе. Гарантийный срок эксплуатации всех комплектов - 1 год.

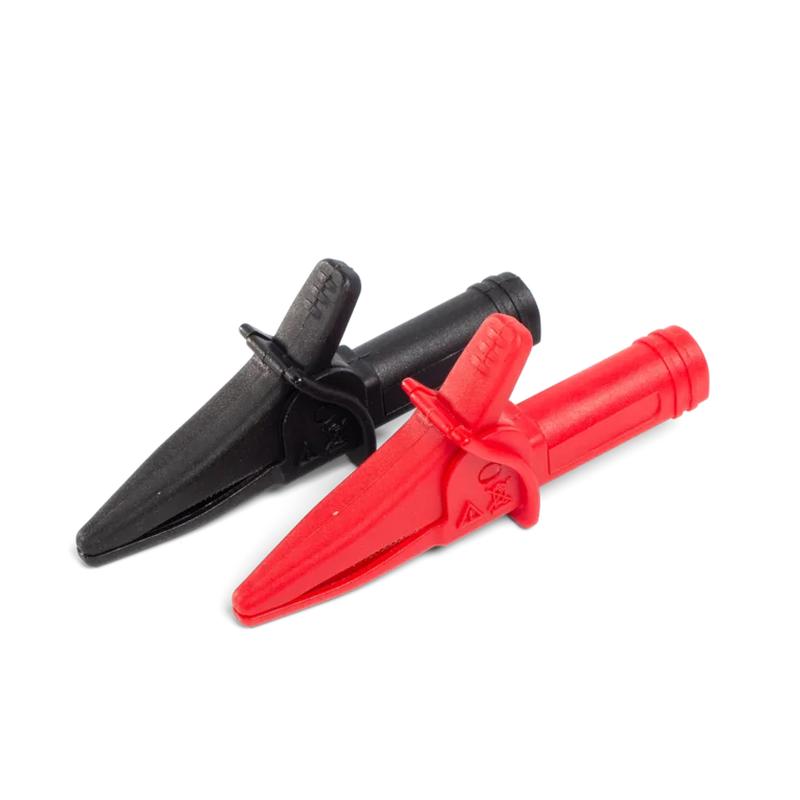

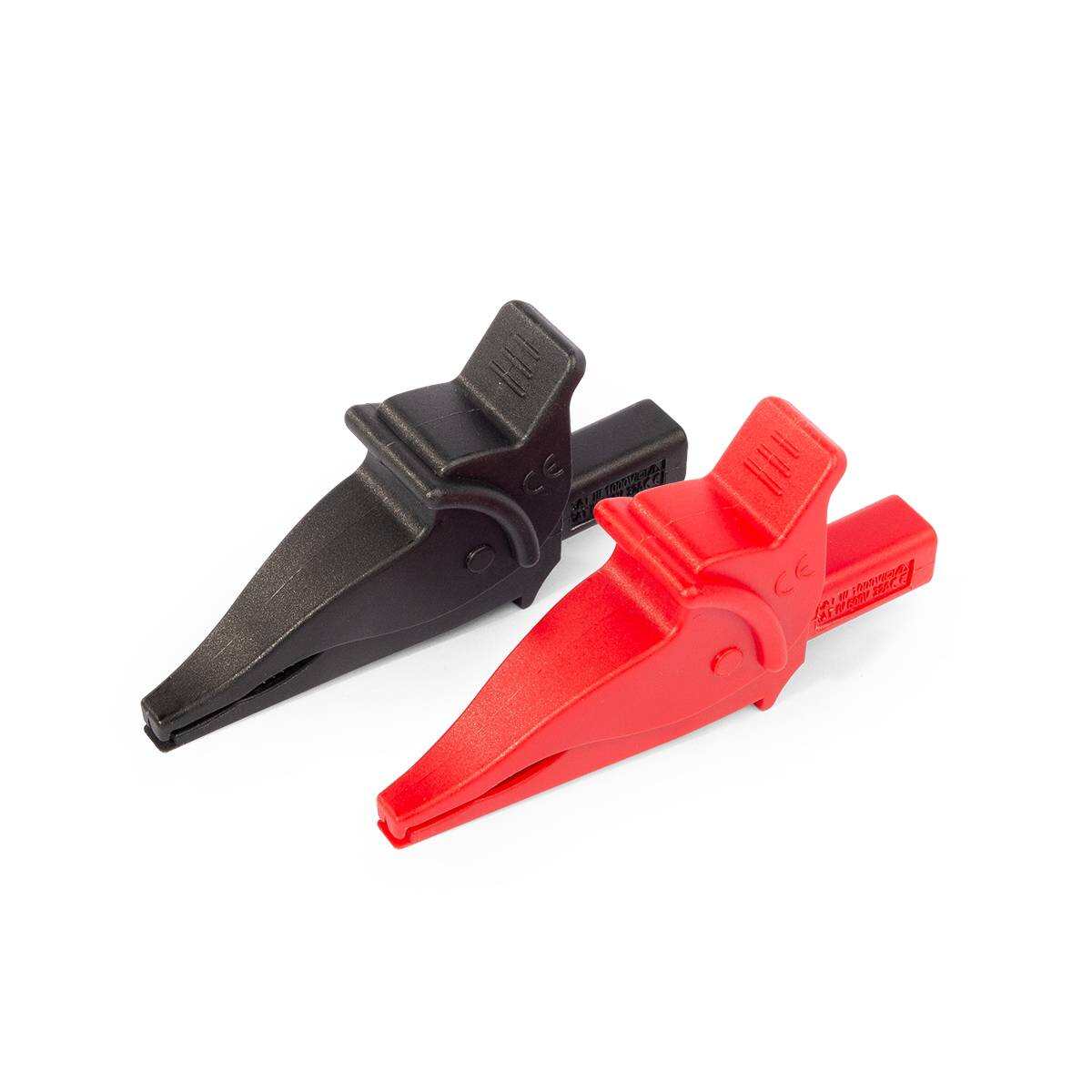

Зажимы нужны для соединительных, измерительных и подстыковочных проводов, когда точку измерения надо зафиксировать и освободить руки. КТ 3101 - комплект зажимов с разъёмом типа «банан», КТ 3102М4 - с резьбой М4, которую сочетают с щупами КТ 3001S и КТ 3001М4. Изоляция зажимов - ПВХ, категория безопасности та же, 600 В CAT IV и 1000 В CAT III, ток до 10 А. Зажимы удобны при длительных измерениях и прозвонке: контакт не соскальзывает с клеммы или вывода, а руки остаются свободными для работы с прибором.
Характеристики комплектов по карточкам и паспортам КВТ:
| Комплект | Провод | Длина, мм | Наконечник | Особенность |
|---|---|---|---|---|
| КТ 3001 | ПВХ, 20 AWG | 1000 | 18 мм, ∅ 2 мм | базовый комплект |
| КТ 3001S | силикон, 20 AWG | 1000 | 18 мм, ∅ 2 мм | силикон, резьба М4 |
| КТ 3001М4 | ПВХ, 20 AWG | 1000 | 18 мм, ∅ 2 мм | резьба М4 |
| КТ 3002 | ПВХ, 22 AWG | 800 | 15,5 мм, ∅ 2 мм | укороченный |
| КТ 3006 | ПВХ, 18 AWG | 1200 | 18 мм, ∅ 4 мм | разъём «банан» |
Категория измерений показывает, в каких цепях можно работать щупами. CAT IV относится к вводу питания в здание и цепям учёта, CAT III - к распределительным щитам и стационарному оборудованию внутри здания. Маркировка 600 В CAT IV и 1000 В CAT III означает, что щупы выдерживают импульсные перенапряжения этих сетей. Категория щупов не должна быть ниже категории прибора, с которым они работают. Подробнее о категориях - в статье как выбрать мультиметр и токовые клещи.
Техэлектро поставляет измерительные приборы КВТ электрикам, монтажным организациям и предприятиям по всему Казахстану, работаем с юрлицами по счёту. Приборы для щупов - в разделе мультиметры и токовые клещи, весь ассортимент - в разделе измерительные приборы.
Щупы можно использовать в цепях категории IV до 600 В, например на вводе питания, и в цепях категории III до 1000 В, например в распределительных щитах. Все комплекты раздела имеют эту маркировку.
У КТ 3001S провод в силиконовой изоляции и резьба М4 на наконечнике. У КТ 3001 изоляция ПВХ и наконечник без резьбы. Длина 1000 мм и сечение 20 AWG у них одинаковые.
На резьбу М4 наворачивают зажимы «крокодил» КТ 3102М4. Резьба есть у щупов КТ 3001S и КТ 3001М4.
КТ 3006: провод 1200 мм сечением 18 AWG, наконечник диаметром 4 мм с разъёмом типа «банан».
Максимально допустимый ток у всех комплектов щупов и зажимов раздела - 10 А.
Зажимы фиксируют точку измерения и освобождают руки, из них собирают соединительные и измерительные провода. В разделе есть КТ 3101 с разъёмом «банан» и КТ 3102М4 с резьбой М4.
