Анкерные зажимы, кронштейны и крепеж

Анкерные зажимы и кронштейны: что это и как выбрать

Анкерный (натяжной) зажим фиксирует и удерживает натяжение самонесущего провода СИП на концевых и угловых опорах воздушной линии. Кронштейны и крюки крепят зажим к опоре или фасаду. Это несущая арматура ВЛ 0,4–20 кВ – от неё зависит устойчивость линии к ветру, гололёду и температурным нагрузкам.

Подбор идёт по сечению магистрали (обычно 16–120 мм²) и разрывной/удерживающей нагрузке зажима, а кронштейна – по типу опоры и способу крепления бандажной лентой или сквозным крепежом.

Анкерные и поддерживающие зажимы

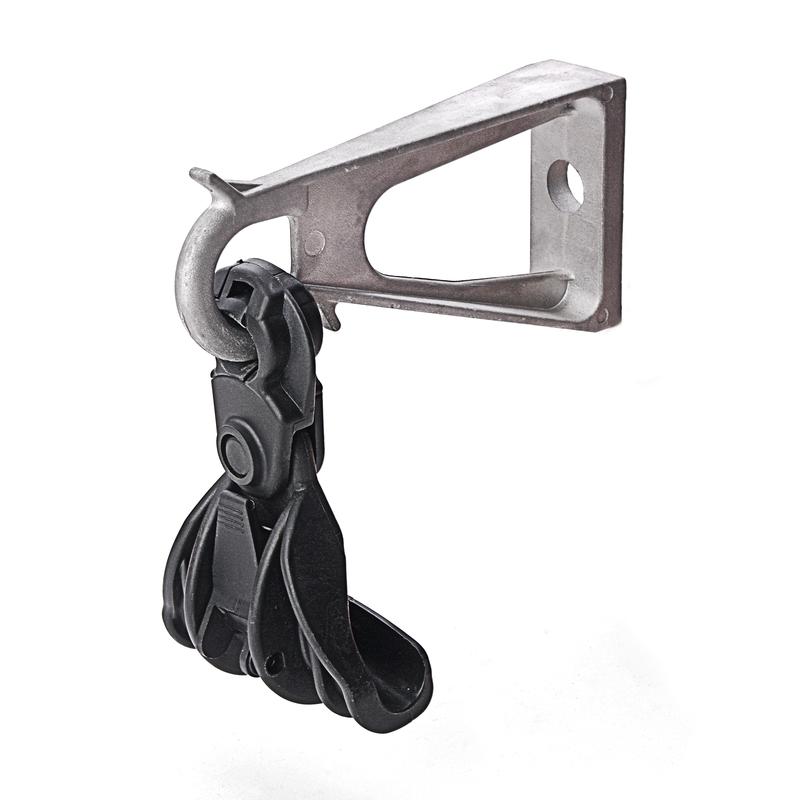

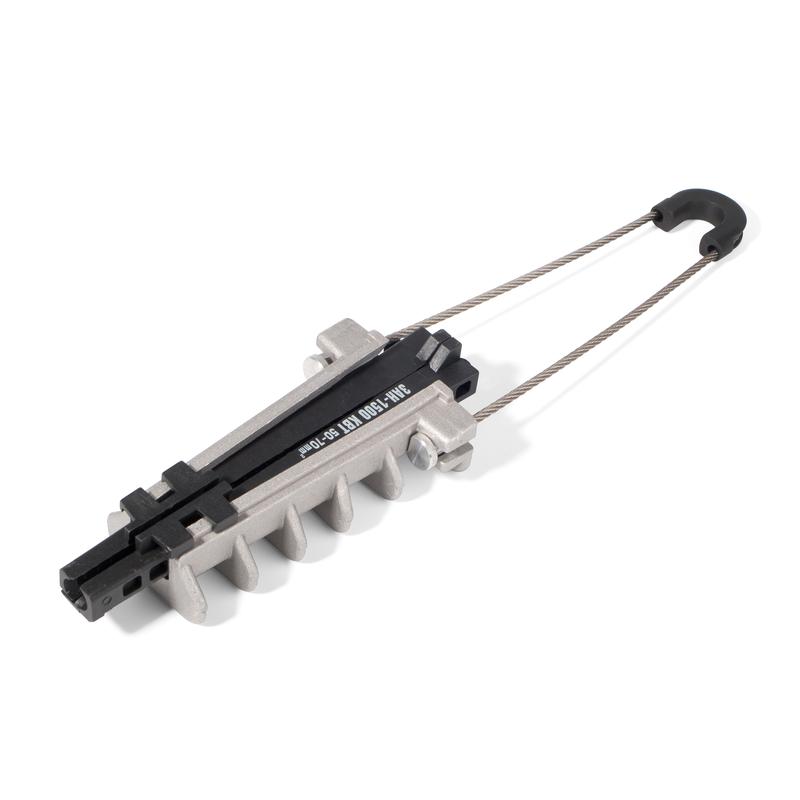

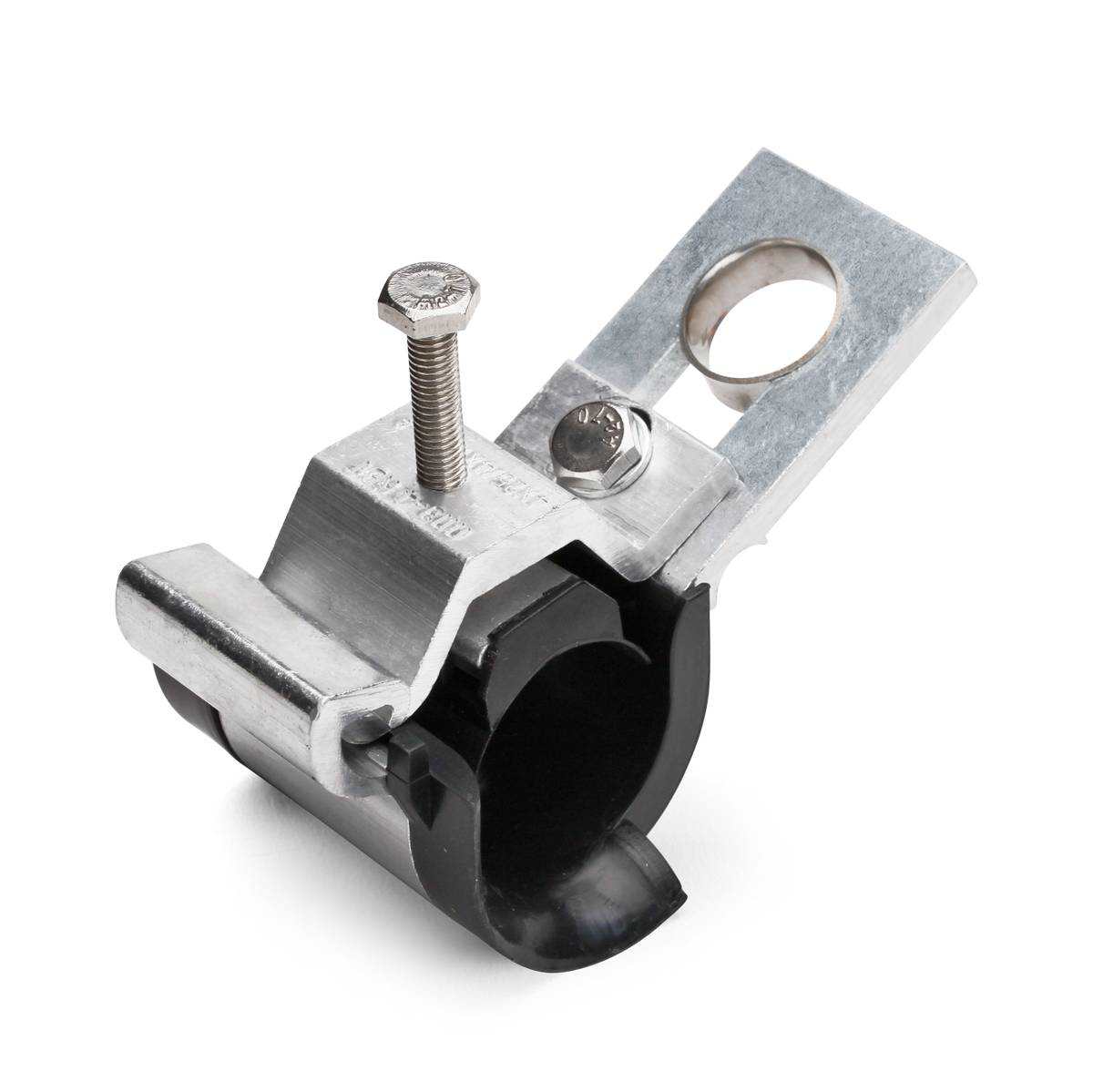

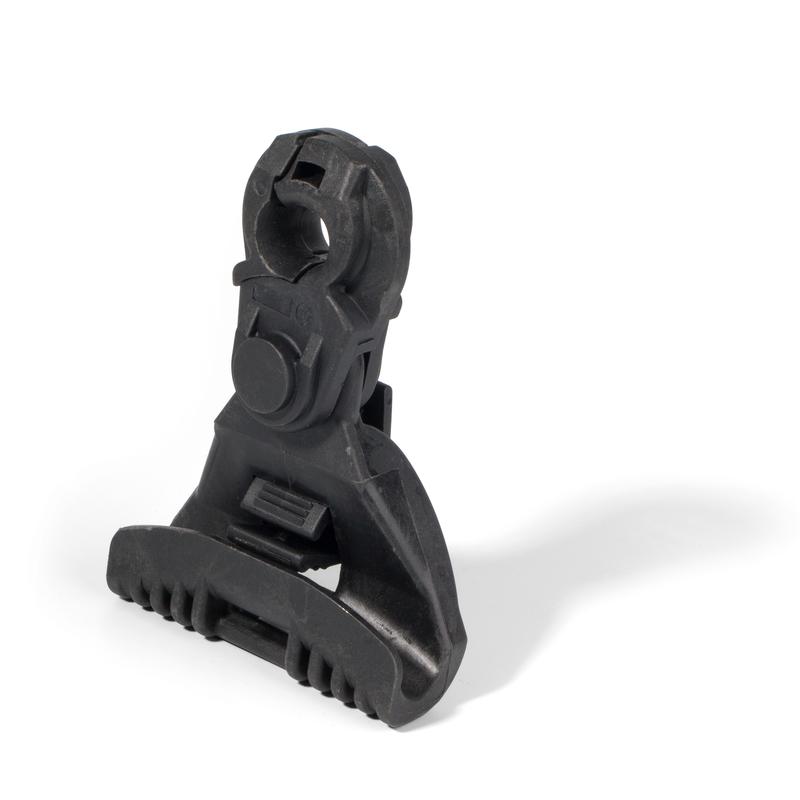

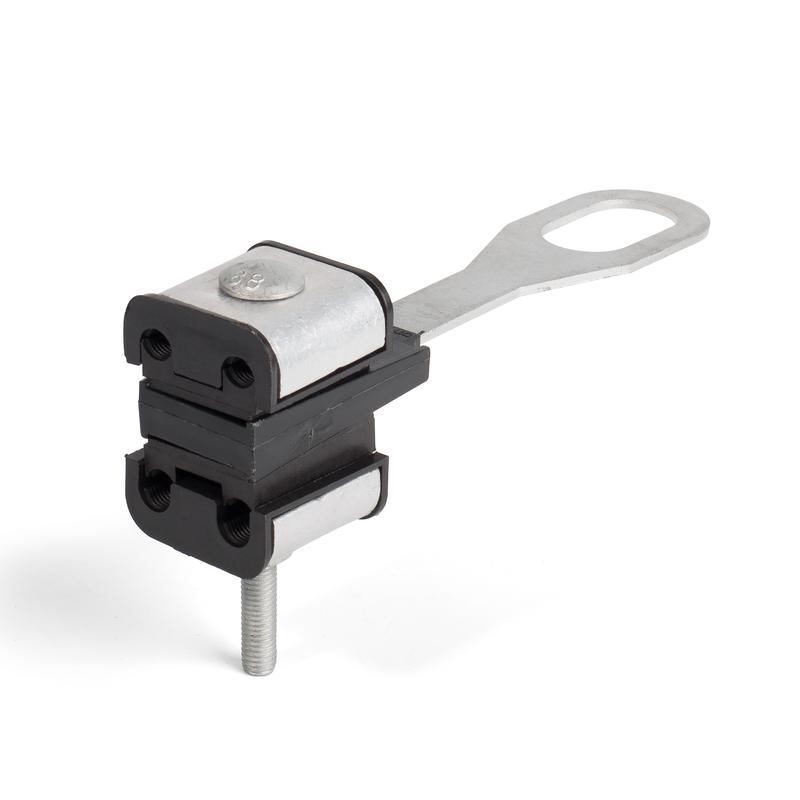

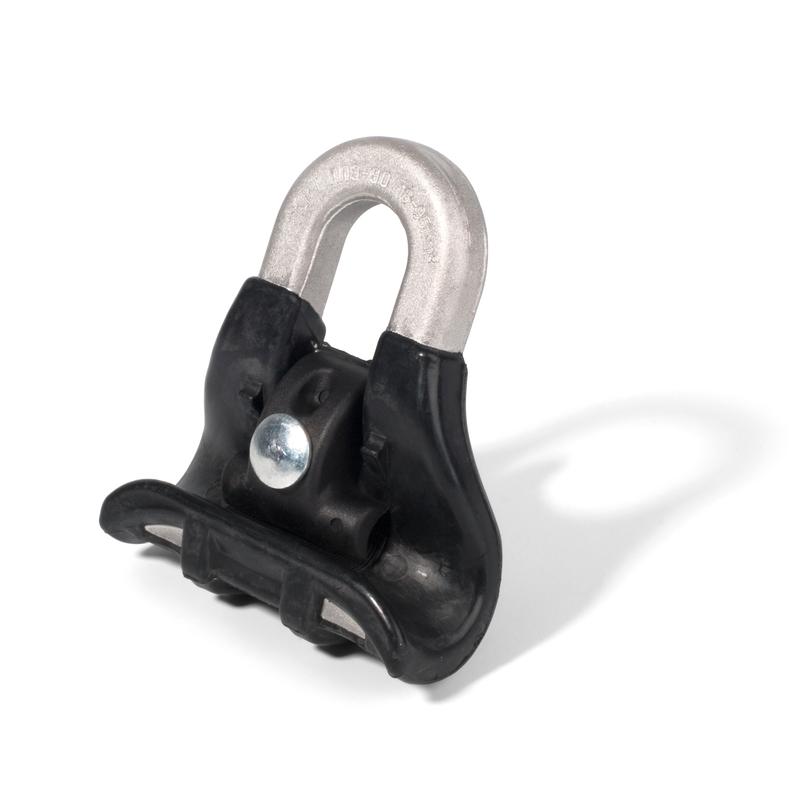

Анкерный зажим держит провод на концевых, угловых и переходных опорах, воспринимая полное тяжение. Поддерживающий (промежуточный) зажим фиксирует магистраль на прямых опорах, позволяя проводу свободно висеть без жёсткого закрепления. Ответвительные узлы решают отдельные прокалывающие зажимы.

Клиновой механизм анкерного зажима самозатягивается под нагрузкой: чем сильнее тяжение, тем плотнее удержание провода без его повреждения.

Нагрузка и крепление: таблица подбора

Арматуру подбирают по сечению СИП и типу опоры:

Разрывная нагрузка узла должна превышать расчётное тяжение линии с запасом; крепление к опоре выполняют лентой из нержавеющей стали или анкерным крепежом.

Где применяют анкерную арматуру

Анкерные зажимы, кронштейны и крюки применяют при строительстве и ремонте ВЛ на СИП: концевая и угловая анкеровка, крепление к опорам и фасадам, ответвления к вводам зданий. Правильно подобранная арматура держит линию в ветровую и гололёдную нагрузку по ПУЭ.

Полный набор для СИП собран в разделах арматура и инструмент для СИП и ВЛ и прокалывающие зажимы.

Частые вопросы

Чем анкерный зажим отличается от поддерживающего?

Анкерный держит полное тяжение провода на концевых и угловых опорах, поддерживающий фиксирует магистраль на прямых опорах, позволяя проводу свободно висеть.

Как подобрать анкерный зажим для СИП?

По сечению магистрали (обычно 16–120 мм²) и удерживающей нагрузке. Разрывная нагрузка узла должна превышать расчётное тяжение линии с запасом.

Как крепят кронштейн к опоре?

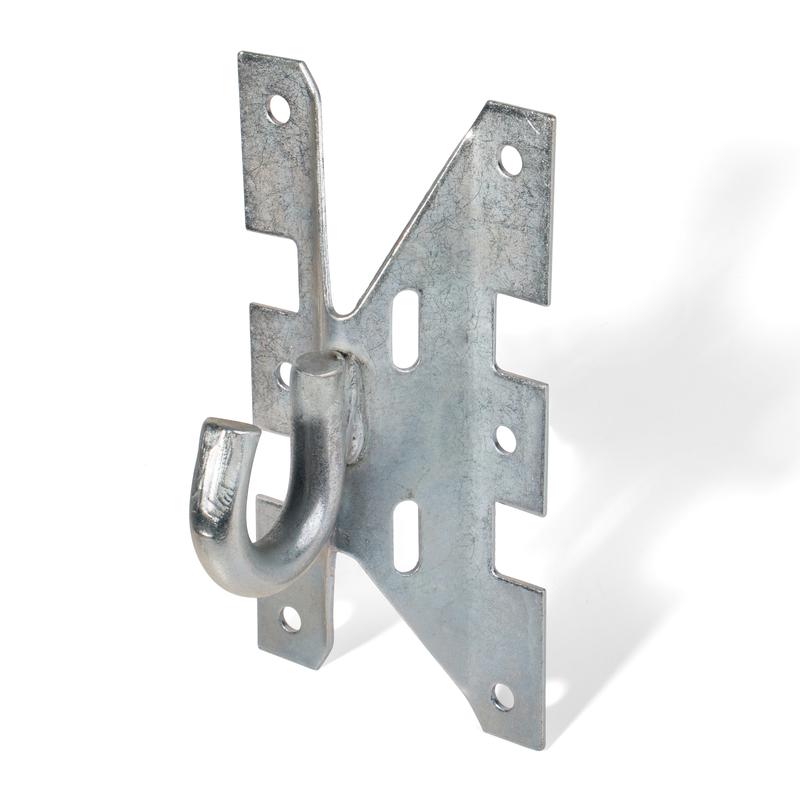

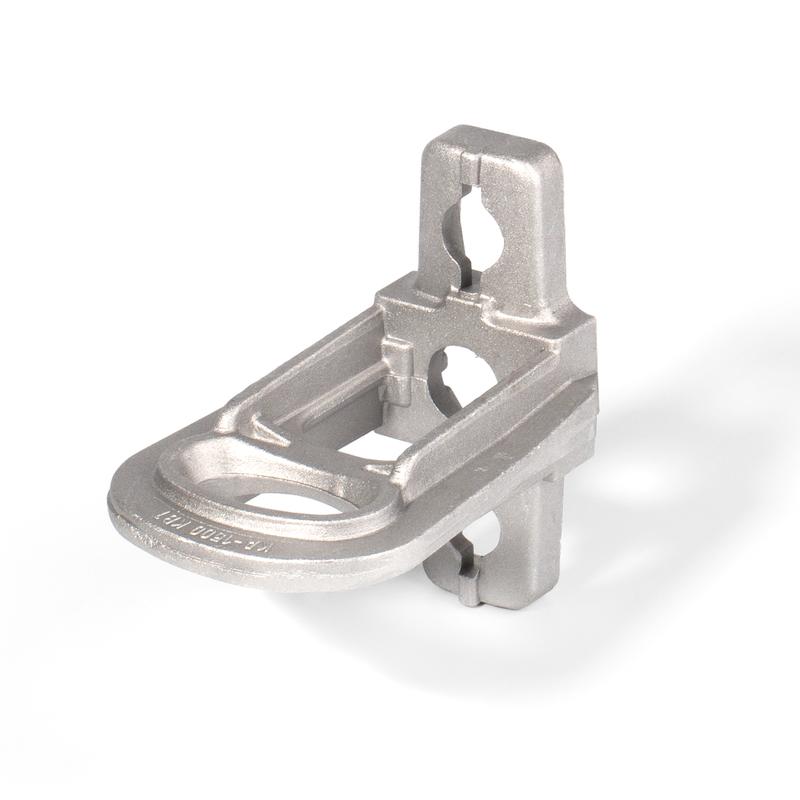

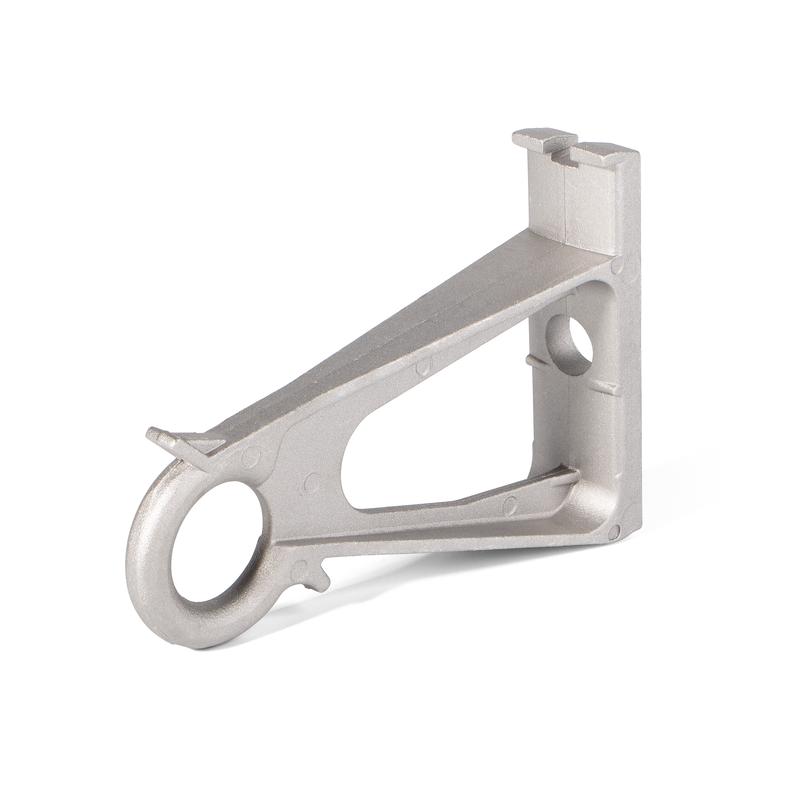

Кронштейны CA крепят к опоре бандажной лентой из нержавеющей стали шириной 20 мм со скрепами, крюки CS – анкерным крепежом в тело опоры или фасад.

Не повредит ли зажим провод СИП?

Нет: клиновой механизм анкерного зажима самозатягивается под нагрузкой и удерживает провод по всей площади без пережатия изоляции и жил.

По каким нормам подбирают арматуру ВЛ?

Арматуру подбирают по ПУЭ с учётом ветровых и гололёдных нагрузок региона и сечения провода, обеспечивая необходимый коэффициент запаса прочности узла.

Есть ли анкерные зажимы в наличии в Уральске?

Да, анкерные и поддерживающие зажимы, кронштейны и крюки для СИП есть у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
