Муфту для сетей 0,4-1 кВ выбирают по назначению, изоляции кабеля, числу и сечению жил и наличию брони. В разделе - термоусаживаемые концевые, соединительные, ответвительные и переходные муфты завода КВТ, а также заливные серии МКС и МКО. Рабочая температура окружающей среды по карточкам - от -50 до +50 °C.
Обозначение читается так: первая цифра - число жил, затем серия, напряжение и диапазон сечений. 4ПКТп-1-70/120 - концевая муфта на четырёхжильный кабель до 1 кВ сечением 70, 95 или 120 мм², 4ПСТ-1-70/120 - соединительная для такого же кабеля. Индекс (Б) означает комплектацию болтовыми наконечниками у концевых и болтовыми соединителями у соединительных муфт, индекс (б) в сериях ПКТп и ПСТ - исполнение для кабеля с бронёй.

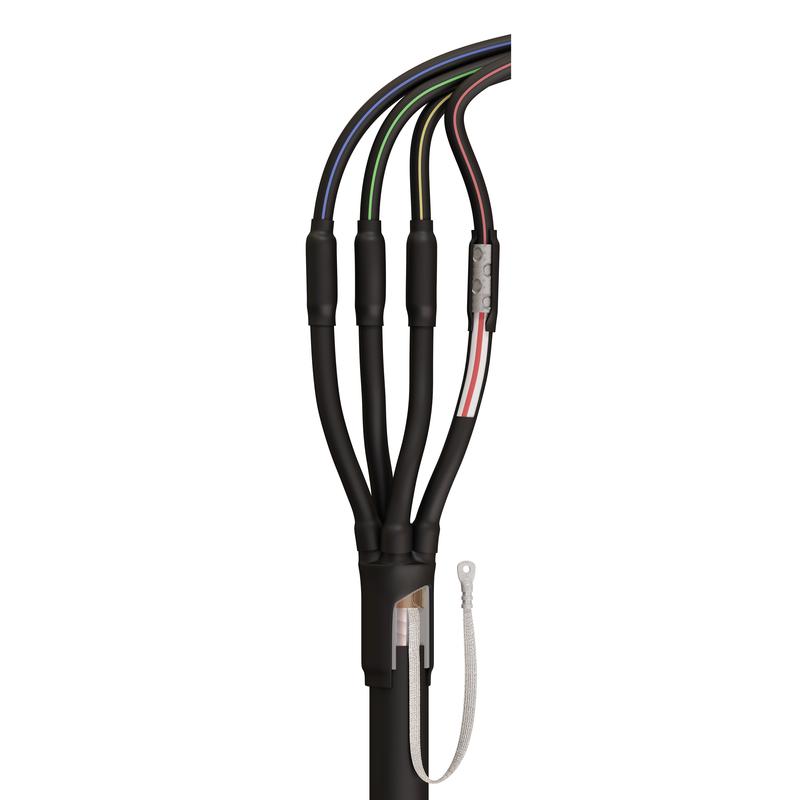

Концевая муфта оконцовывает кабель на вводе в оборудование, тип установки у всех основных серий - внутренняя и наружная. Для пластмассовой изоляции подходят 2ПКТп-1, 3ПКТп-1, 4ПКТп-1 и 5ПКТп-1 на 2, 3, 4 и 5 жил, для кабелей с бронёй - их исполнения (б), например 4ПКТп(б)-1-16/25. Для кабеля с бумажно-маслопропитанной изоляцией - 3КВНТп-1 и 4КВНТп-1, в том числе с паяной системой заземления (пометка «пайка»). Для резиновой изоляции - 4РКТп-1 на кабели без брони.
Для малых сечений на 0,4 кВ есть серия ПКТп мини на 2,5-10 мм², 2-5 жил, в обычном исполнении и (б) для кабеля с бронёй. Для контрольных кабелей внутри помещений предназначены концевые ККТ-1, ККТ-2 и ККТ-3 нг-LS, сечения 0,75-10 мм². Серия 4ПКТп(б)(СИП)-1 - переходная муфта на четырёхжильный кабель.

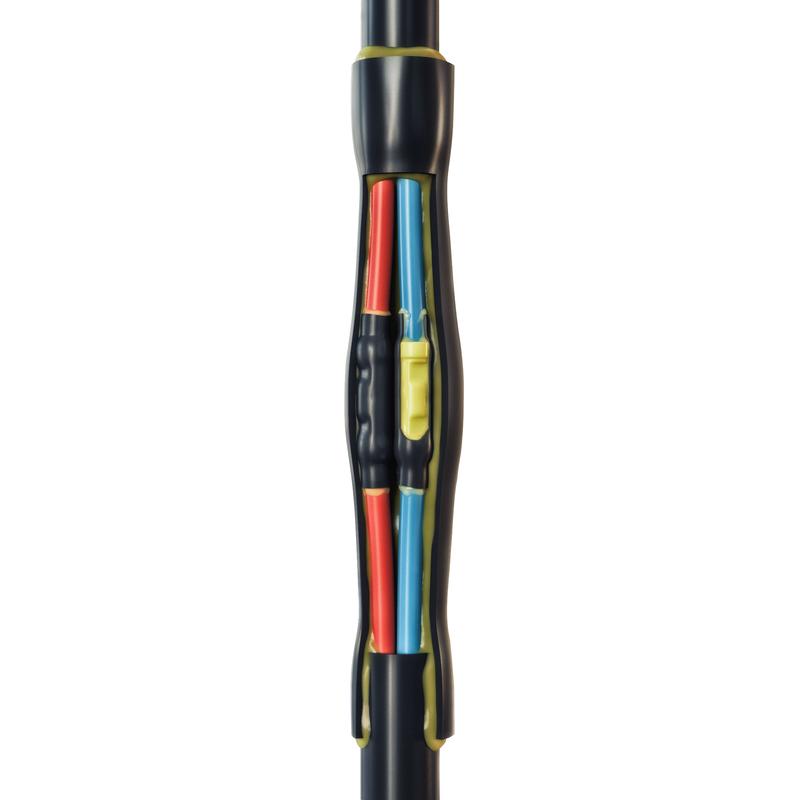

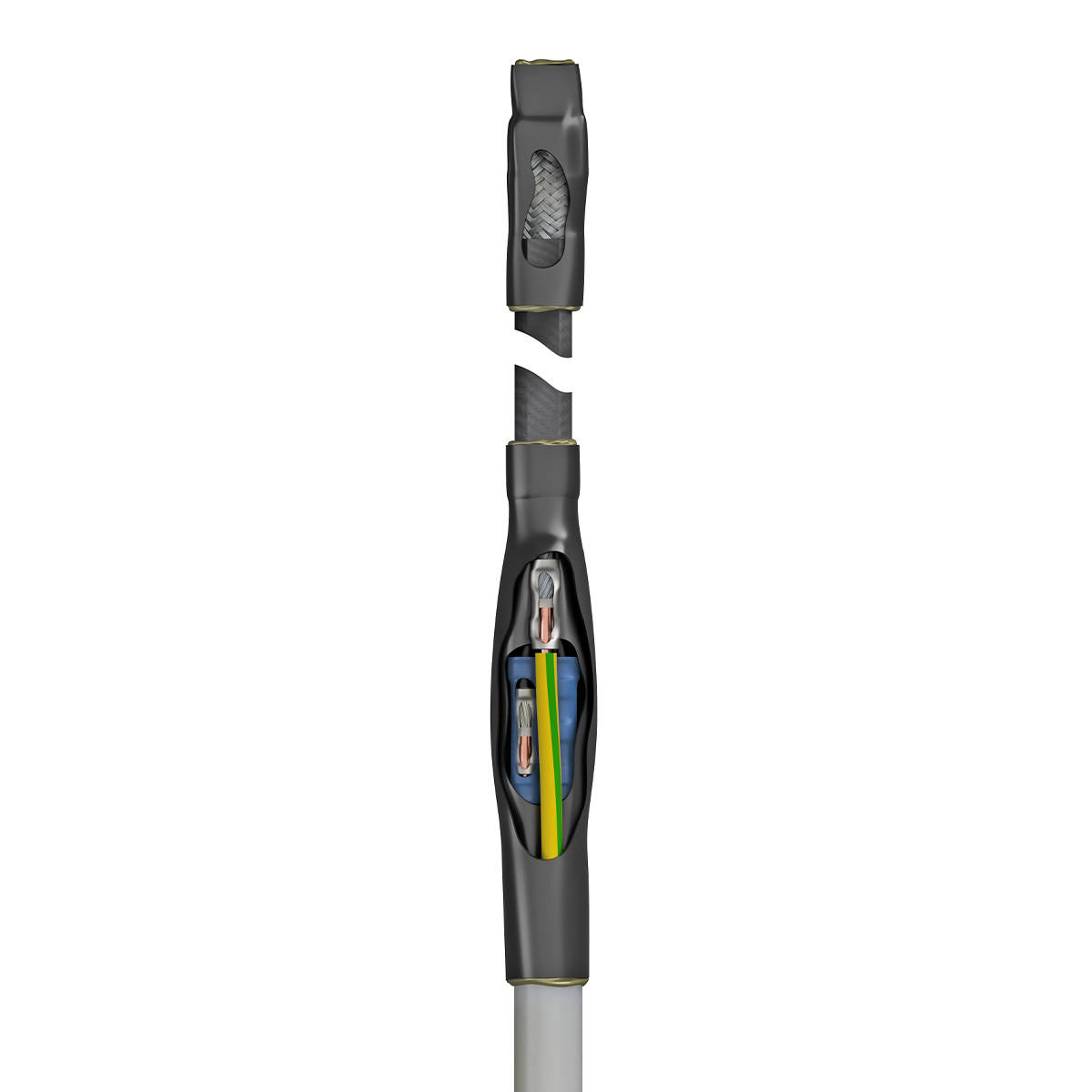

Соединительная муфта сращивает два отрезка кабеля, тип установки в карточках основных серий - кабельные каналы и грунт. Для пластмассовой изоляции работают 2ПСТ-1, 3ПСТ-1, 4ПСТ-1 и 5ПСТ-1, для кабелей с бронёй - исполнения (б). Для бумажной изоляции - 3СТп-1 и 4СТп-1, для резиновой - 4РСТ-1.
По инструкции завода муфты 3ПСТ-1 и 3ПСТ(б)-1 применяют для кабелей, проложенных в тоннелях, кабельных коллекторах и грунте без ограничения по уровню прокладки. Марки кабелей указаны в карточке: для пластмассовой изоляции без брони - (А)ВВГ, (А)ПвВГ, NYM, NYY и аналоги, с бронёй - (А)ВБбШв, (А)ПвБбШв, (А)ВБВ и аналоги, для бумажной изоляции - ААБл, (А)СБл, (А)СБГ, ААШв и аналоги.
Таблица показывает основные серии раздела по изоляции кабеля и числу жил.
| Изоляция кабеля | Жилы | Концевая | Соединительная | Сечение, мм² |
|---|---|---|---|---|
| Пластмассовая | 2 | 2ПКТп-1 | 2ПСТ-1 | 16-120 |
| Пластмассовая | 3 | 3ПКТп-1 | 3ПСТ-1 | 16-240 |
| Пластмассовая | 4 | 4ПКТп-1 | 4ПСТ-1 | 16-400 |
| Пластмассовая | 5 | 5ПКТп-1 | 5ПСТ-1 | 16-240 |
| Бумажная маслопропитанная | 3 | 3КВНТп-1 | 3СТп-1 | 25-240 |
| Бумажная маслопропитанная | 4 | 4КВНТп-1 | 4СТп-1 | 25-240 |
| Резиновая | 4 | 4РКТп-1 | 4РСТ-1 | 10-120 |
| Пластмассовая, малые сечения | 2-5 | ПКТп мини | - | 2,5-10 |

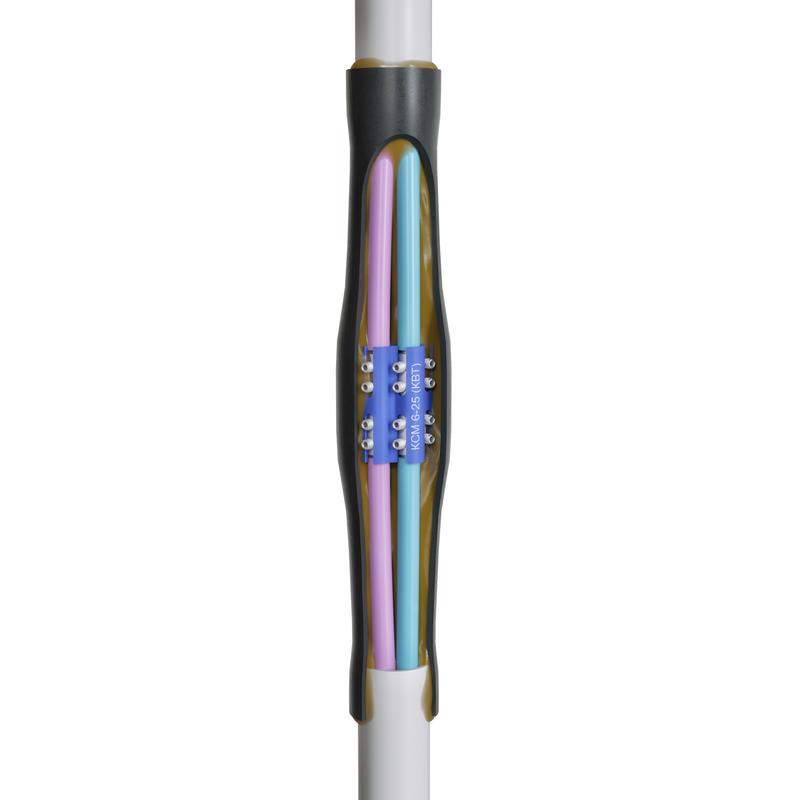

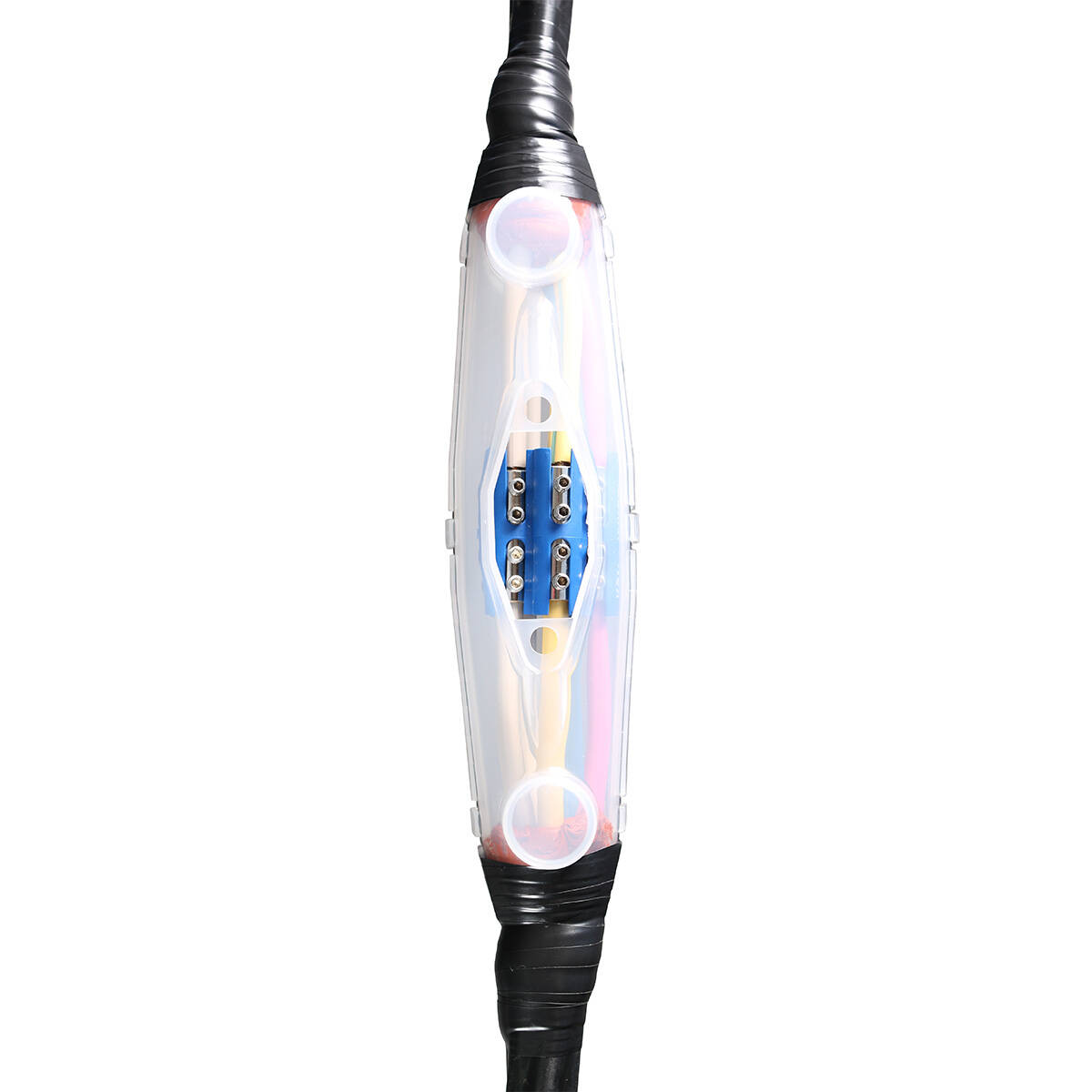

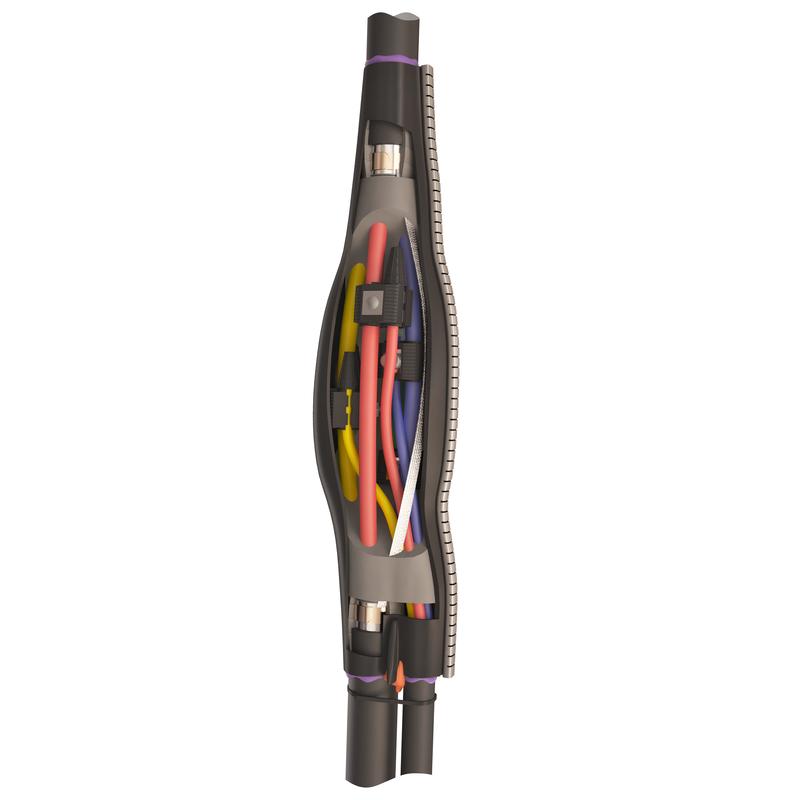

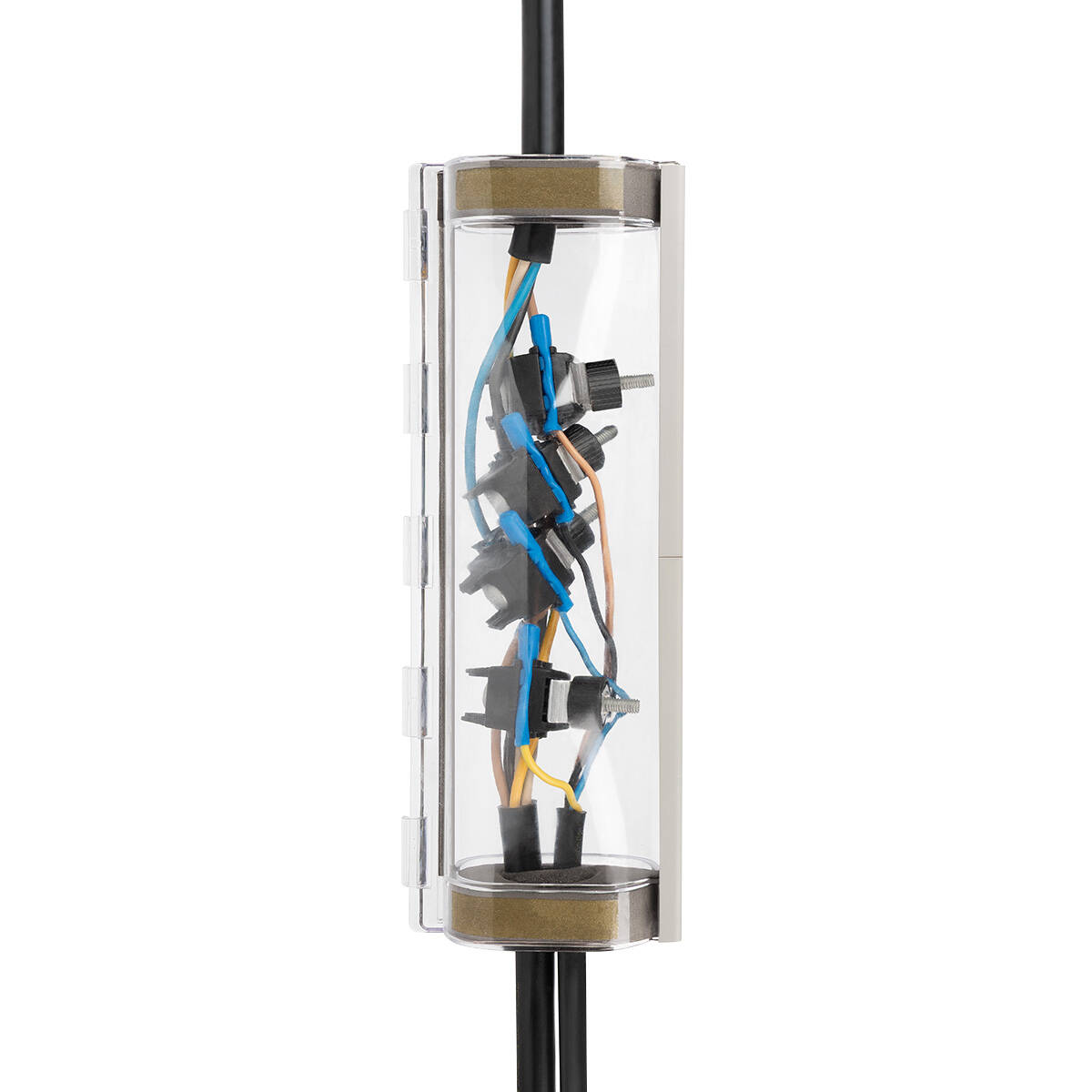

Для особых задач в разделе есть отдельные серии. Ответвление от магистрали выполняют термоусаживаемыми 4ПТО-1 и 5ПТО-1 на четырёх- и пятижильные кабели или заливной МКО-1 и МКО-2 на кабели без брони. Контрольные кабели соединяют муфтами ПСТк на 4-37 жил сечением 0,75-10 мм², водопогружные кабели - МВПТ на 3 и 4 жилы сечением 1,5-6 мм². Заливные соединительные муфты МКС рассчитаны на сечения 1,5-70 мм² и 3-5 жил, в том числе для кабеля с бронёй.
Монтаж термоусаживаемой муфты выполняют по инструкции завода, входящей в комплект. Размер наконечника или гильзы выбирают по сечению и классу гибкости жил, секторные жилы перед опрессовкой рекомендуется предварительно скруглить. Для алюминиевых и медных кабелей используют соответственно алюминиевые и медные наконечники и гильзы, при выводе алюминиевого кабеля на медную шину - алюмомедные наконечники.
Подберите наконечники, гильзы и сжимы и компоненты для муфт. Различия типов муфт разобраны в статье как выбрать кабельную муфту, порядок обжатия жил - в материале опрессовка кабельных наконечников.
Для объектов с требованиями пожарной безопасности подойдут кабельные муфты нг-LS до 1 кВ, для опор наружного освещения есть отдельный раздел муфты для уличного освещения, а для сетей среднего напряжения смотрите кабельные муфты 6-10 кВ.
Концевую 4ПКТп-1 или соединительную 4ПСТ-1 для пластмассовой изоляции, 4КВНТп-1 или 4СТп-1 для бумажной, 4РКТп-1 или 4РСТ-1 для резиновой. Для кабеля с бронёй берут исполнение (б).
4ПКТп - концевая муфта для оконцевания кабеля, 4ПСТ - соединительная для сращивания двух отрезков. Сечения у обеих серий от 16 до 400 мм².
Индекс (б) строчной буквой в сериях ПКТп и ПСТ означает исполнение для кабеля с бронёй. Индекс (Б) прописной буквой означает комплектацию болтовыми наконечниками или соединителями.
Концевые 3КВНТп-1 и 4КВНТп-1 и соединительные 3СТп-1 и 4СТп-1, сечения от 25 до 240 мм². Концевые и соединительные есть также с пометкой «пайка».
Да, соединительные ПСТк на 4-37 жил сечением 0,75-10 мм² и концевые ККТ-1, ККТ-2, ККТ-3 нг-LS для установки внутри помещений.
Заливные МКС и МКО монтируют по заливной технологии, термоусаживаемые - с нагревом. В разделе заливные серии предусмотрены для соединения и ответвления кабелей до 1 кВ.
