Клеевые термоусадочные трубки: что это и как выбрать

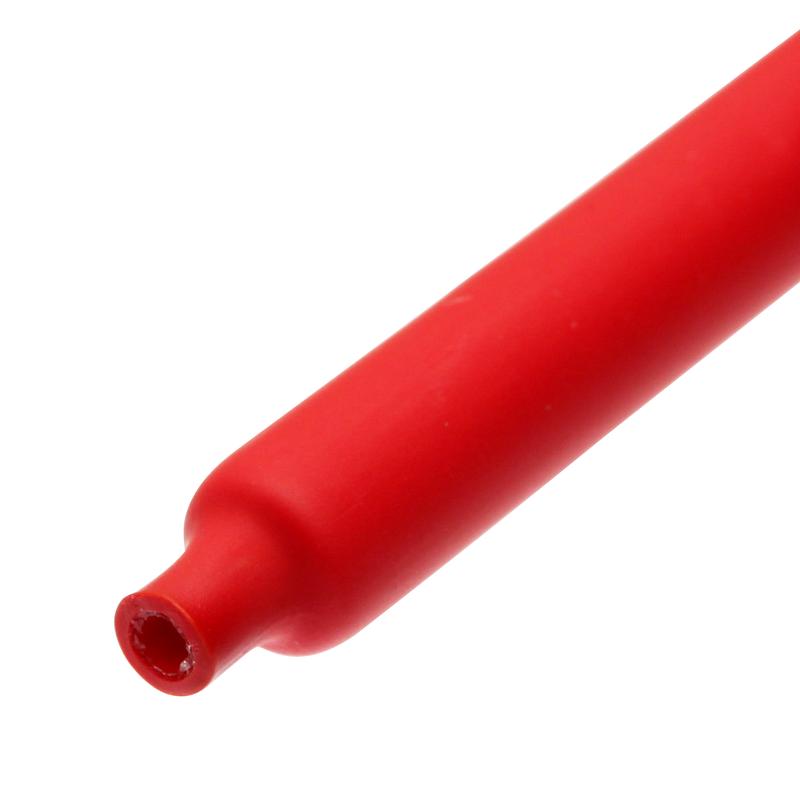

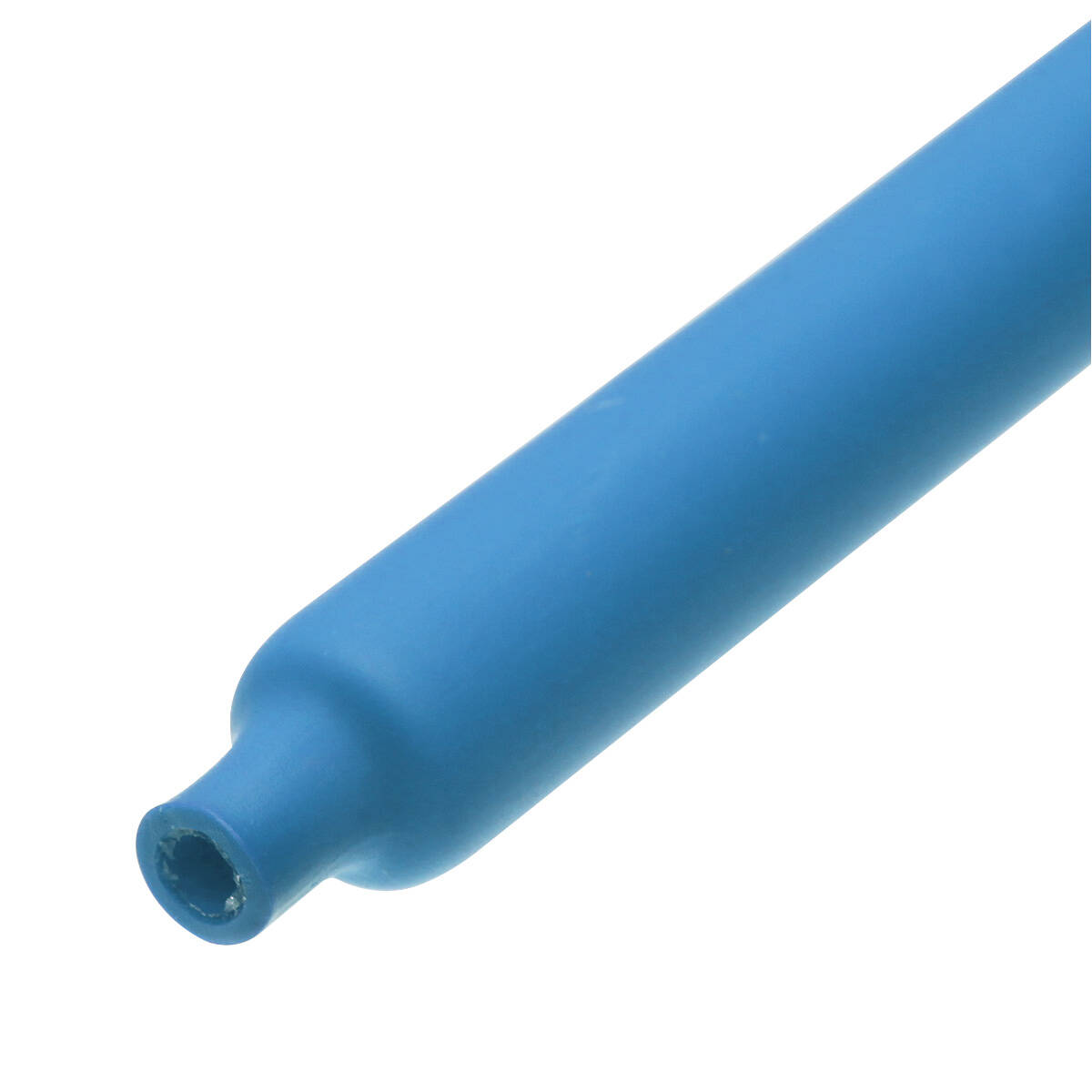

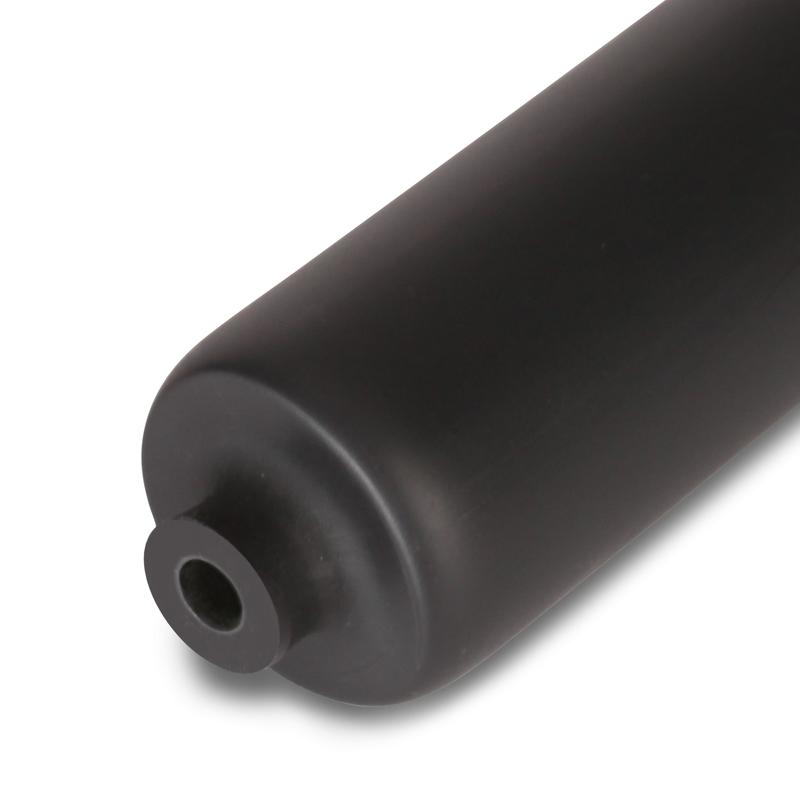

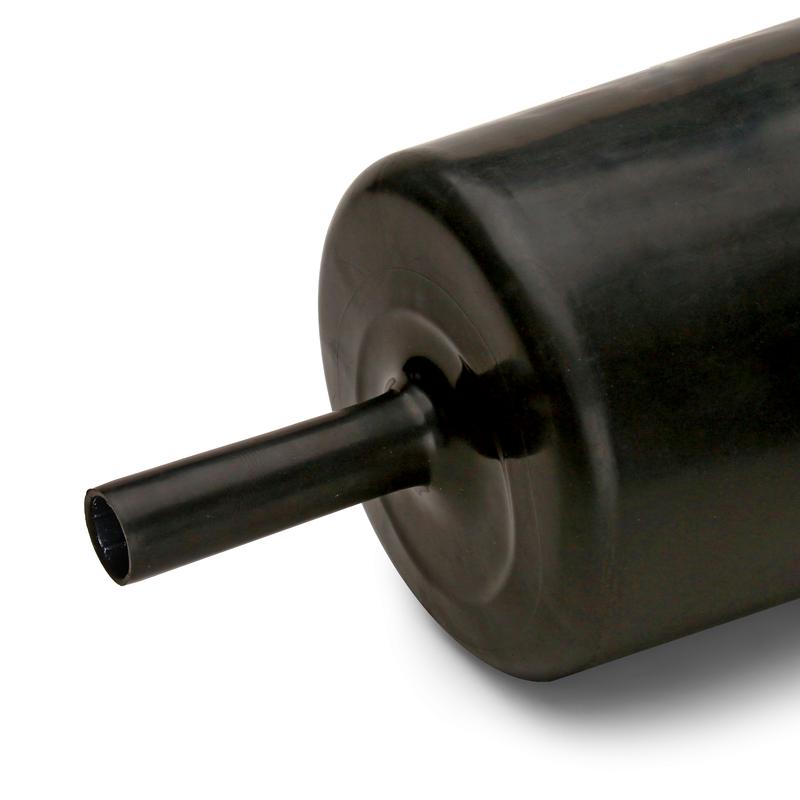

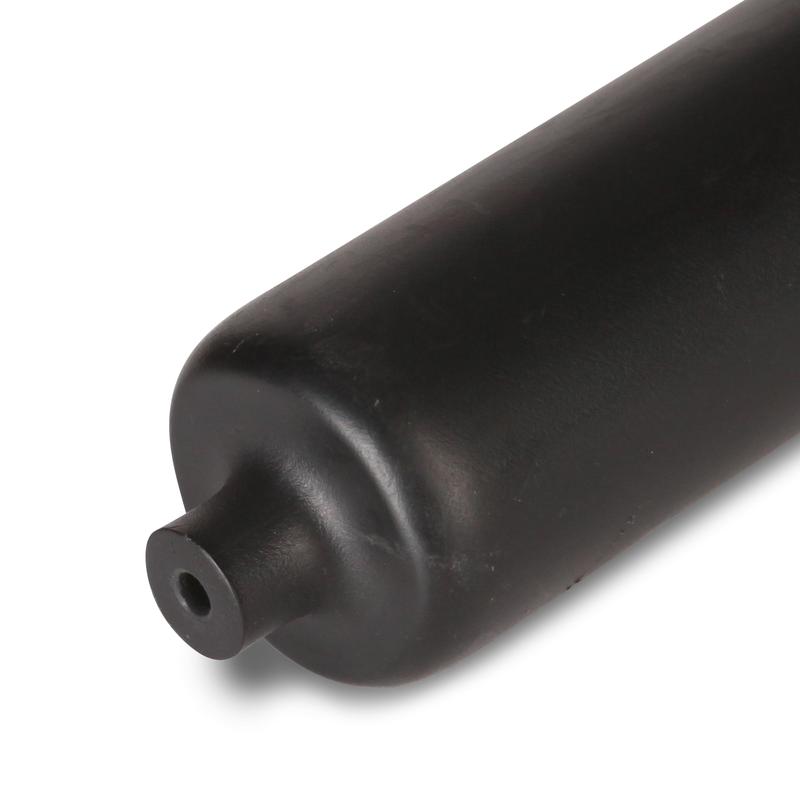

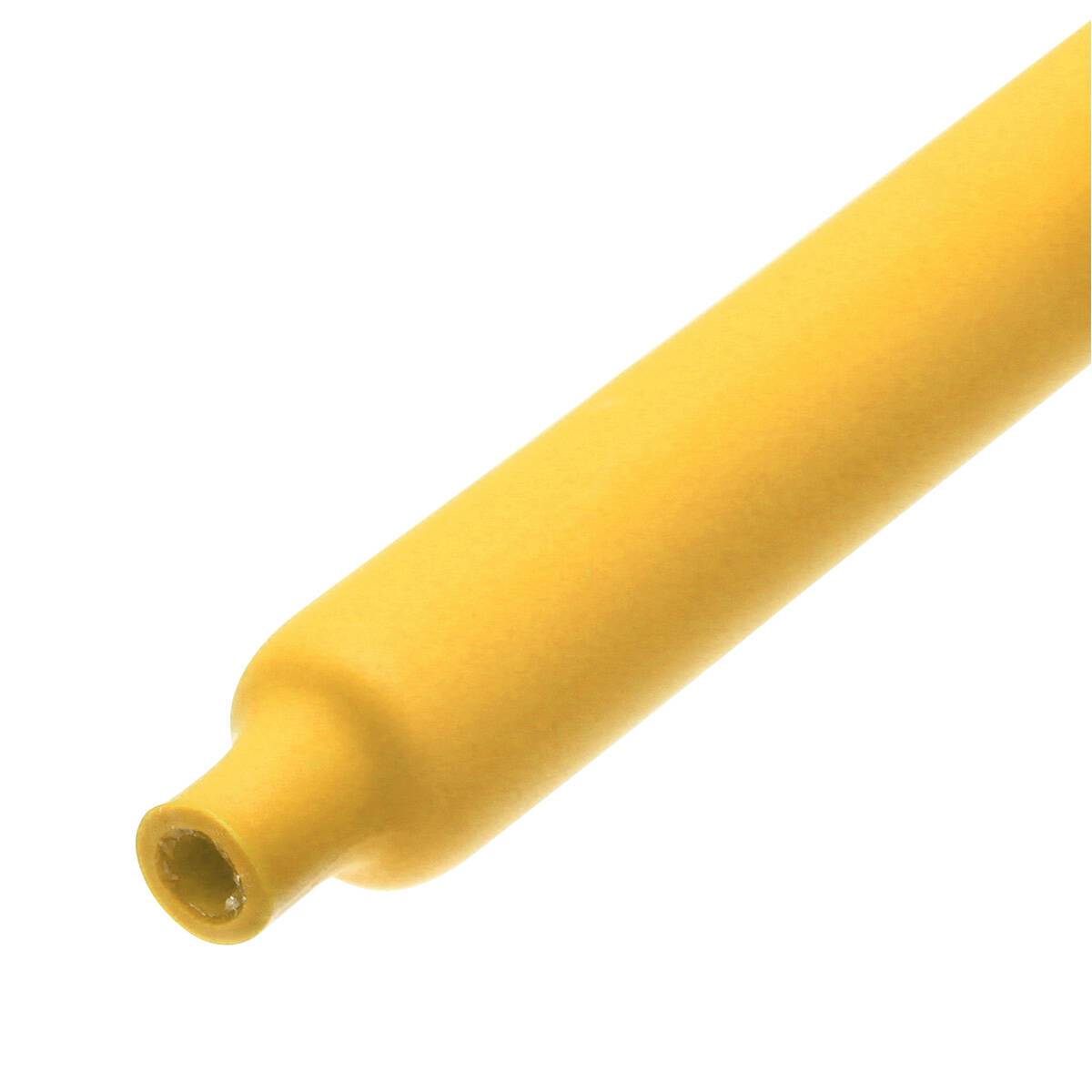

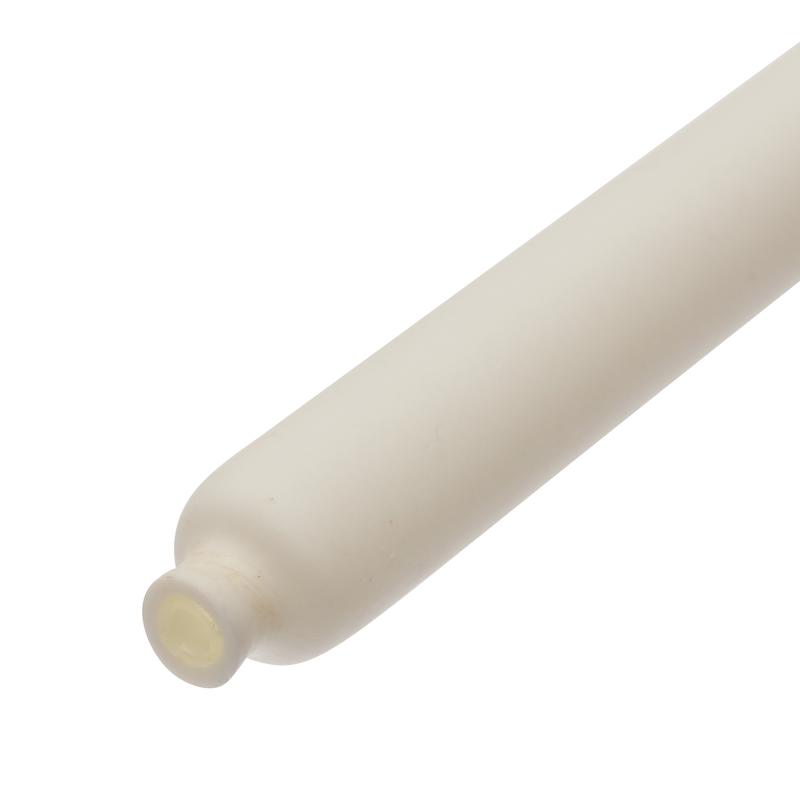

Клеевая термоусадочная трубка ТТК — это двухслойная трубка: наружный полиолефиновый слой при нагреве до 120–150 °C садится на кабель, а внутренний термоплавкий клей плавится и заполняет пустоты. В отличие от обычной термоусадки без клея, шов получается герметичным: клей выдавливается по торцам и закрывает соединение от влаги, пыли и грязи. Рабочий диапазон готового шва – от −55 до +125 °C по требованиям ГОСТ.

Выбор идёт по двум параметрам: диаметру до усадки (от 3/1 до 95/25 мм) и коэффициенту усадки 3:1 или 4:1. Первое число – диаметр трубки до нагрева, второе – минимальный диаметр после усадки. Поставляется в бухтах и мерных отрезках, в чёрном и цветном исполнении.

Коэффициент усадки 3:1 и 4:1: чем отличаются серии

Коэффициент 3:1 означает, что трубка усаживается до трети исходного диаметра, 4:1 – до четверти. Чем выше коэффициент, тем больший перепад диаметров закрывает один типоразмер: серия ТТК (4:1) сядет на переход от толстой брони к тонкому выводу без ступеньки. Серия ТТК (3:1) универсальна для вводов и ремонта изоляции, а НТТК – негорючее исполнение, не поддерживающее горение, для щитов и закрытых кабельных каналов.

Серии, диаметры и клеевой слой

Температура усадки и монтаж

Усадка идёт при 120–150 °C: строительным феном или газовой горелкой с мягким пламенем, но без открытого прямого огня на клеевой слой. Прогрев ведут от центра к краям, чтобы воздух и излишки клея выходили наружу, а под трубкой не оставалось пустот. Готовность видна, когда клей выступил по обоим торцам ровным валиком – это признак герметичного шва.

Отрезок берут с запасом 20–30 мм с каждой стороны от места ремонта. Поверхность кабеля перед монтажом обезжиривают и просушивают: на грязной или влажной оболочке клей держит хуже.

Где применяют клеевые термоусадочные трубки

Клеевую термоусадку ставят там, где нужна защита от влаги: на кабельных вводах, муфтах, соединениях проводов на улице, под землёй и в колодцах, на выводах насосов и уличного освещения. Термоплавкий клей блокирует продольное проникновение воды вдоль жилы – это критично для подземных и погружных линий. Для соединений в грунте и муфтах её комбинируют с изоляционными элементами: смотрите кабельные муфты. Если герметизация не требуется и шов идёт в сухом щите, подойдут более простые термоусадочные трубки без клея.

Частые вопросы

Чем клеевая термоусадка отличается от обычной?

Внутри клеевой трубки есть слой термоплавкого клея, который при усадке заполняет пустоты и даёт герметичный влаго- и пылезащищённый шов; обычная термоусадка без клея только стягивает изоляцию, но воду вдоль жилы не блокирует.

Что означает коэффициент усадки 3:1 и 4:1?

Коэффициент 3:1 означает усадку до трети исходного диаметра, 4:1 – до четверти. Серия 4:1 закрывает больший перепад диаметров, например переход брони на тонкий вывод.

При какой температуре усаживается клеевая трубка?

Усадка идёт при 120–150 °C феном или горелкой без прямого открытого огня; клей должен выступить валиком по торцам. Рабочий диапазон готового шва – от −55 до +125 °C.

Какой диаметр трубки выбрать?

Берут типоразмер, у которого диаметр до усадки на 10–20% больше самого толстого места, а диаметр после усадки меньше самого тонкого. Линейка идёт от 3/1 до 95/25 мм.

Можно ли применять клеевую трубку под землёй и во влаге?

Да, термоплавкий клей герметизирует шов и блокирует продольное проникновение воды, поэтому трубку используют на муфтах, вводах и соединениях под землёй, в колодцах и на улице.

Есть ли клеевые термоусадочные трубки в наличии в Уральске?

Да, Техэлектро держит клеевые трубки ТТК (3:1), ТТК (4:1) и НТТК диаметрами от 3/1 до 95/25 мм на складе в Уральске с доставкой по Казахстану.
