Металлические кабельные вводы: что это и как выбрать

Металлический кабельный ввод – это латунный сальник, который герметично заводит кабель в стенку металлического щита или корпуса и держит класс защиты до IP68 по ГОСТ 14254 (IEC 60529). Подбор идёт по трём параметрам: резьба присоединения (метрическая M16–M40 или трубная PG), наружный диаметр кабеля в мм и требуемая степень пыле- и влагозащиты. Латунь никелированная даёт коррозионную стойкость и стабильный контакт с металлическим корпусом для заземления оболочки.

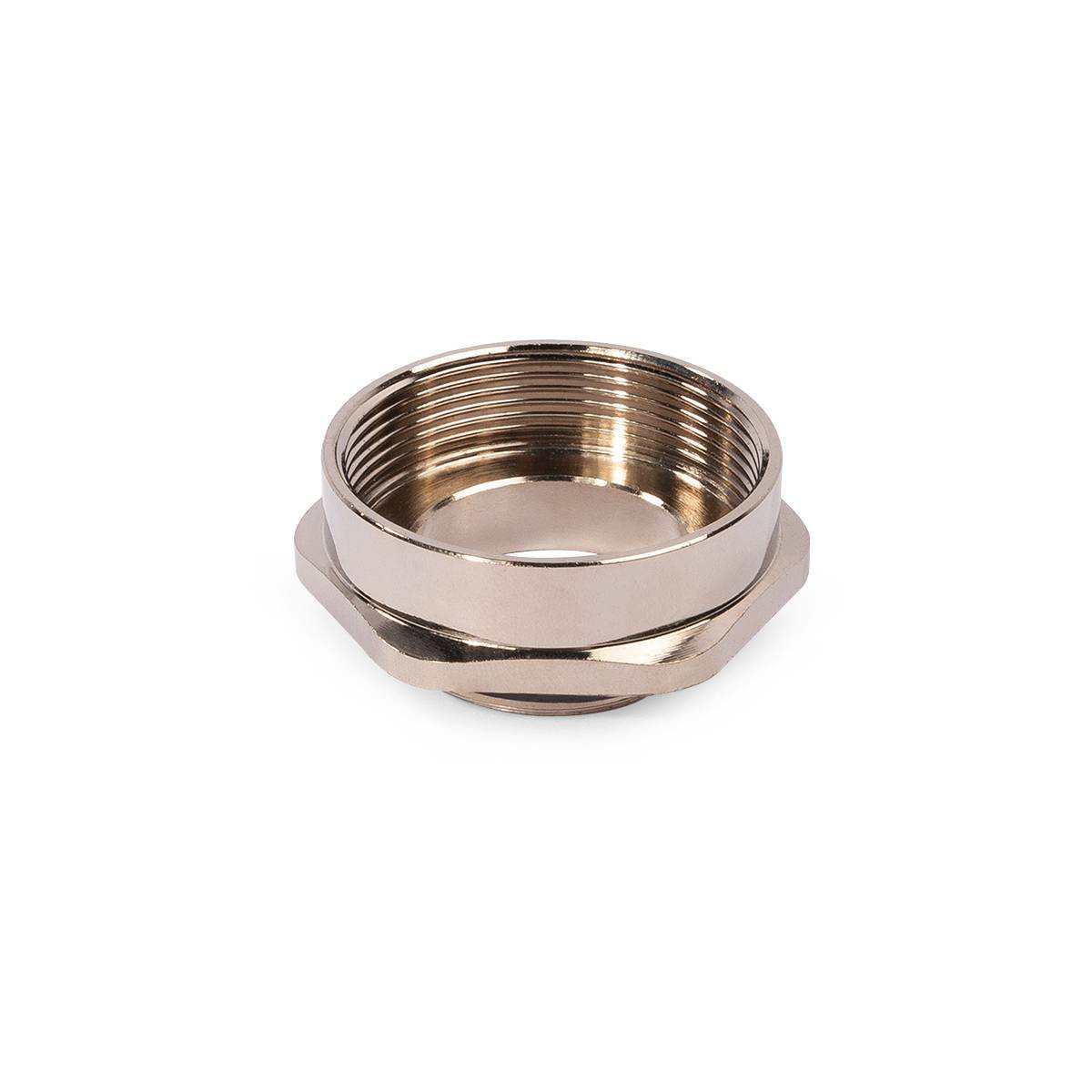

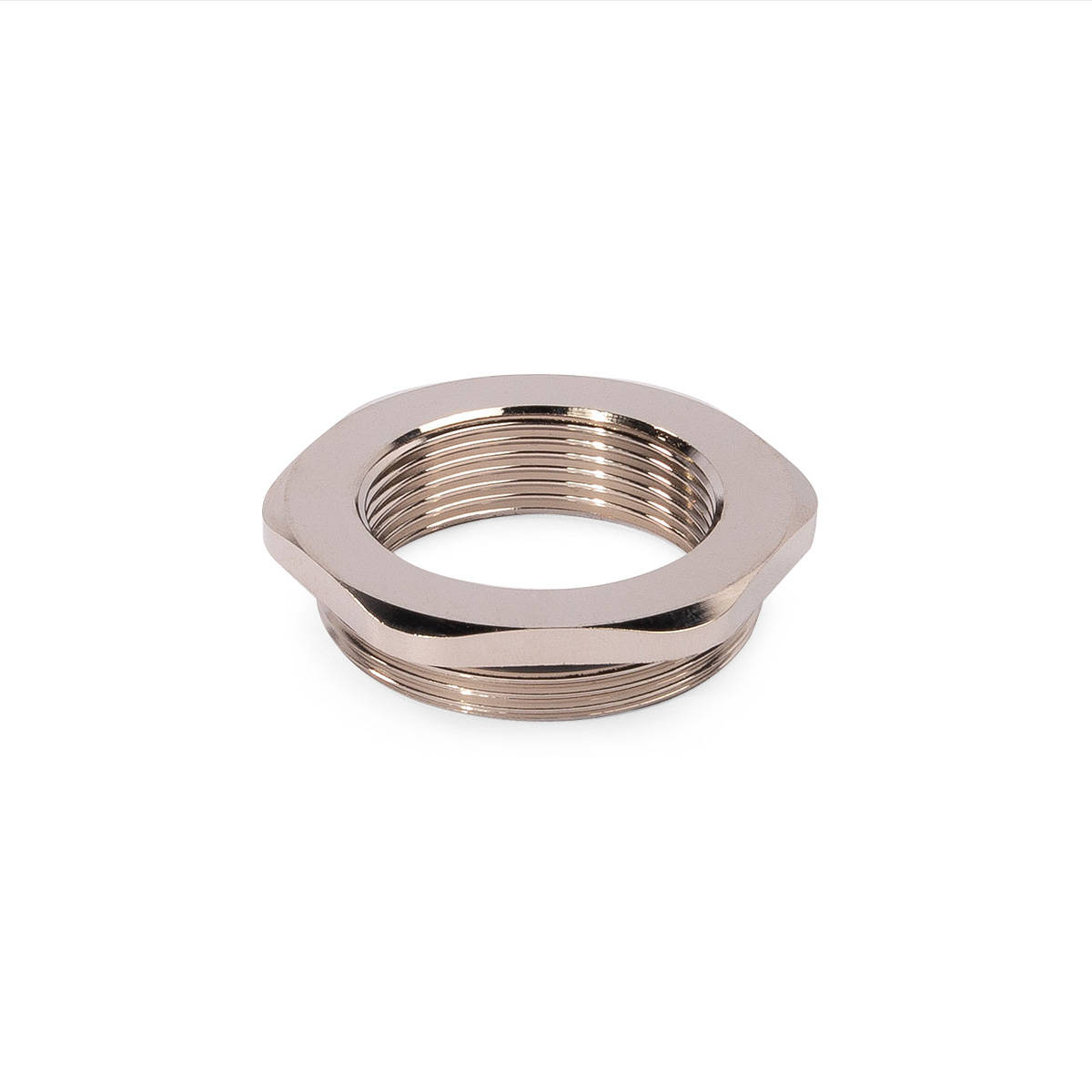

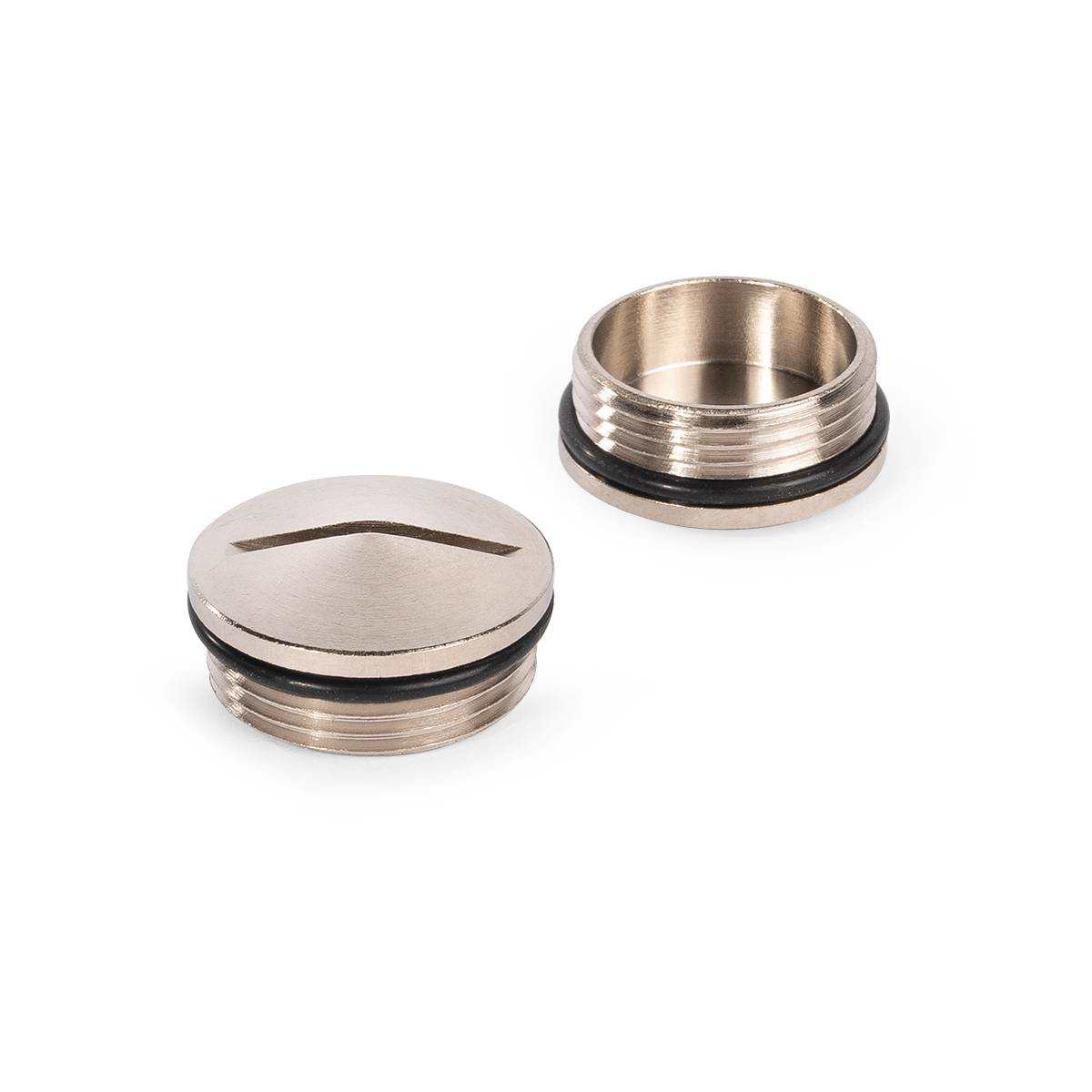

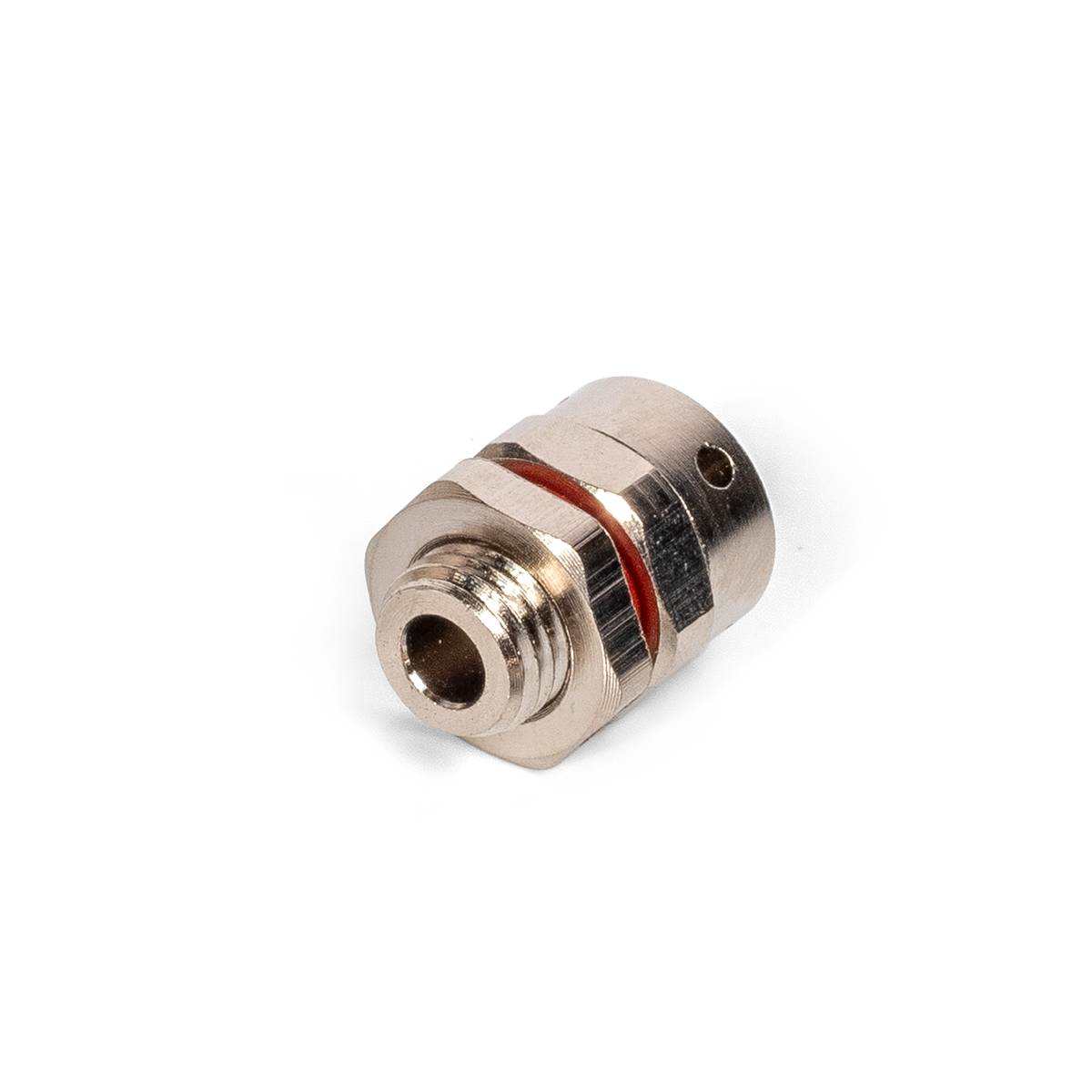

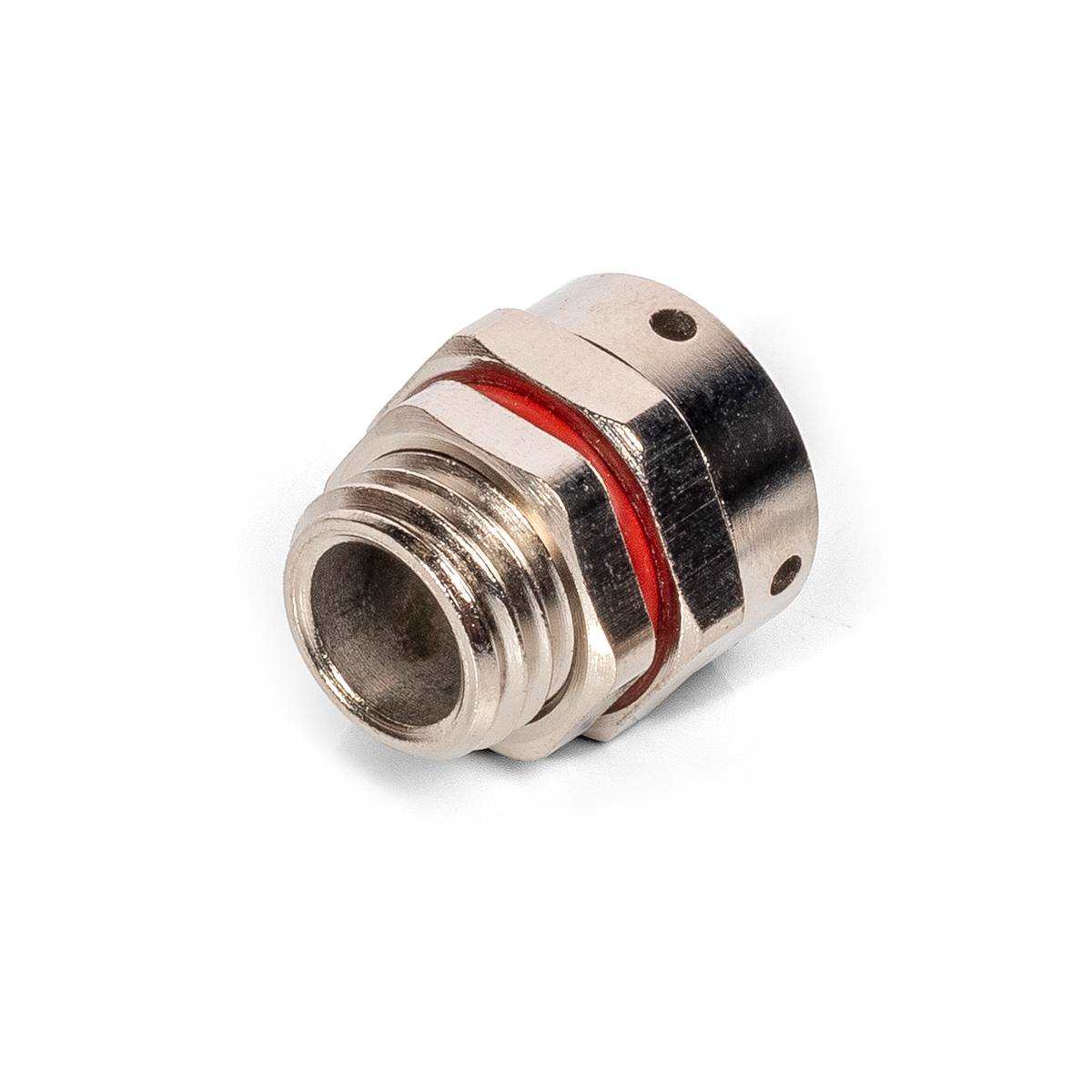

В ассортименте – ввод латунный MGM и PGM для стандартного монтажа, MGM-DL с двойным уплотнением под бронированный кабель, муфта переходная латунная МПЛ для смены резьбы M/PG, ввод ВК-М под металлорукав и гайка латунная ГП для фиксации в панели. Каждый типоразмер закрывает свой диапазон Ø кабеля, поэтому уплотнительное кольцо обжимает оболочку без зазора.

Резьба M и PG, диапазон уплотнения

Метрическая резьба M нормируется шагом 1,5 мм: M16, M20, M25, M32, M40 – это самый ходовой ряд для щитов автоматики и распределительных корпусов. Трубная резьба PG (PG7, PG9, PG11, PG13,5, PG16, PG21) осталась в старом парке оборудования и переходниках. Ввод рассчитан на конкретный диапазон наружного диаметра кабеля: например, M20 обычно уплотняет 6–12 мм, M25 – 9–17 мм. Если кабель тоньше нижней границы, герметичность IP68 не обеспечивается, поэтому размер берут строго по таблице.

Типы, резьба и диапазон кабеля

Монтаж ввода в металлический корпус

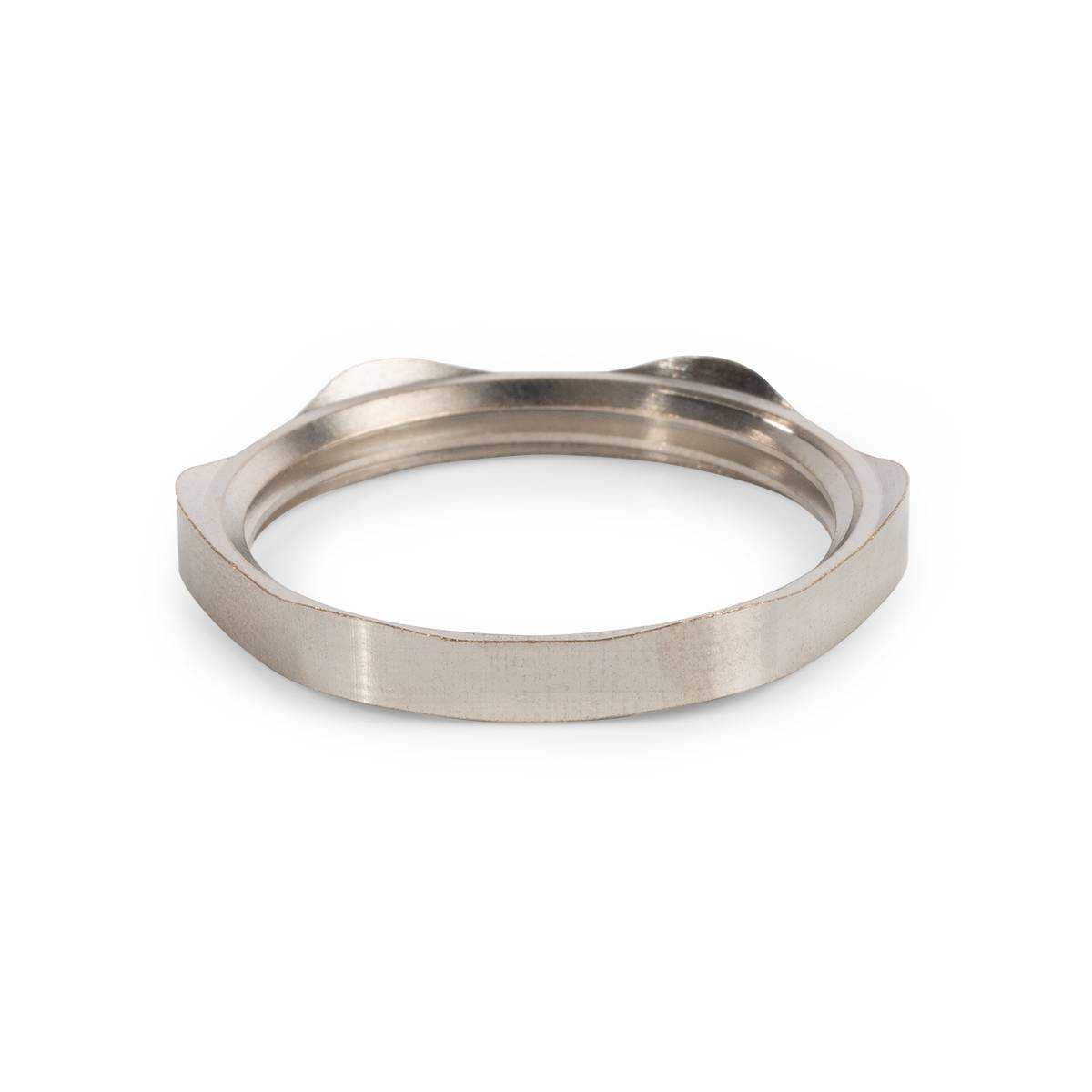

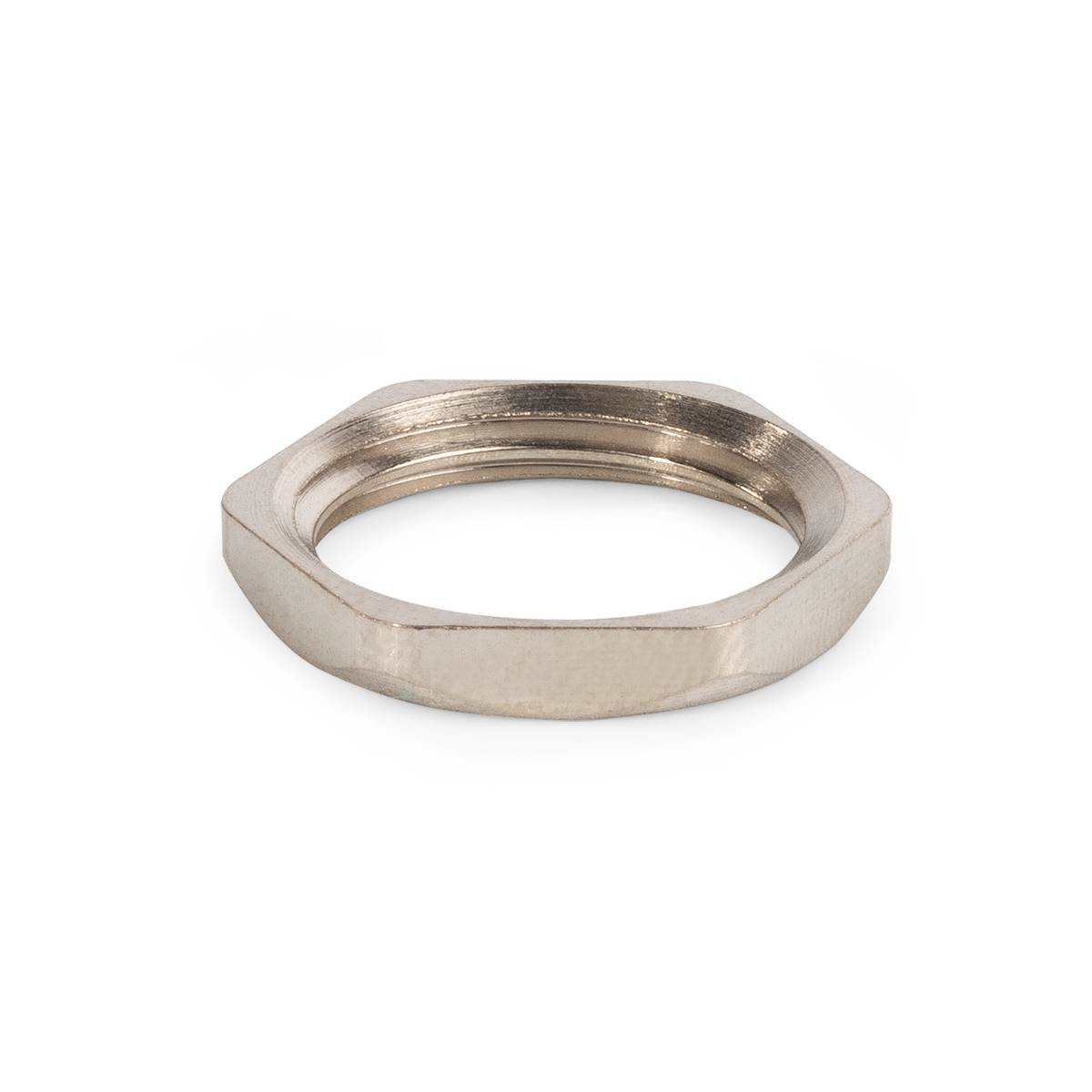

Ввод ставят в готовое отверстие под резьбу и затягивают гайкой ГП изнутри корпуса, а уплотнительную гайку обжимают на оболочке кабеля до упора. Металлическая стенка требует отверстия с фаской без заусенцев, иначе резьба и кольцо повреждаются. Для бронированного кабеля берут MGM-DL: внутреннее кольцо уплотняет оболочку, а зажим фиксирует и заземляет броню через латунный корпус на щит. Момент затяжки контролируют вручную – перетяжка деформирует резиновое кольцо и снижает степень защиты ниже IP68. По ПУЭ металлические оболочки и броня в местах ввода должны иметь надёжное электрическое соединение с корпусом.

Латунь ЛС59 с никелевым покрытием работает в диапазоне от -40 до +100 °C и не боится влажной атмосферы, что важно для наружных шкафов и цехов. Никелирование защищает от окисления и сохраняет переходное сопротивление контакта металл-металл. В отличие от полиамидных вводов, латунный корпус выдерживает механическую нагрузку и не стареет под УФ, поэтому его ставят там, где нужна прочность и заземление экрана или брони.

Где применяют металлические кабельные вводы

Металлические кабельные вводы применяют в металлических щитах автоматики, взрывозащищённом и уличном оборудовании, насосных станциях, распределительных шкафах и на вводе кабеля в двигатели. Латунный сальник держит IP68, поэтому подходит для влажных и запылённых цехов. Смотрите также сопутствующие разделы: кабельные вводы и сальники и металлорукав и фитинги.

Частые вопросы

Чем отличается резьба M от PG?

Метрическая M нормируется шагом 1,5 мм (M16, M20, M25, M32, M40), а PG – трубная дюймовая резьба старого стандарта; для их стыковки применяют переходную муфту МПЛ.

Как подобрать ввод под диаметр кабеля?

Наружный Ø кабеля должен попадать в диапазон уплотнения ввода, например M20 держит 6–12 мм; если кабель тоньше нижней границы, IP68 не обеспечивается.

Зачем нужен MGM-DL с двойным уплотнением?

MGM-DL уплотняет и внутреннюю оболочку, и броню кабеля, одновременно заземляя её через латунный корпус на щит – это решение для бронированного кабеля.

Какой IP у латунных вводов?

Латунные вводы MGM, PGM и MGM-DL обеспечивают до IP68 по ГОСТ 14254 при правильной затяжке уплотнительной гайки на кабеле.

Чем ввод ВК-М отличается от обычного сальника?

ВК-М рассчитан на ввод металлорукава Ø 15–36 мм в корпус, тогда как MGM и PGM уплотняют напрямую наружную оболочку кабеля.

Есть ли металлические кабельные вводы в наличии в Уральске?

Да, Техэлектро держит латунные вводы MGM, PGM, MGM-DL, ВК-М, муфты МПЛ и гайки ГП на складе в Уральске с доставкой по Казахстану.
