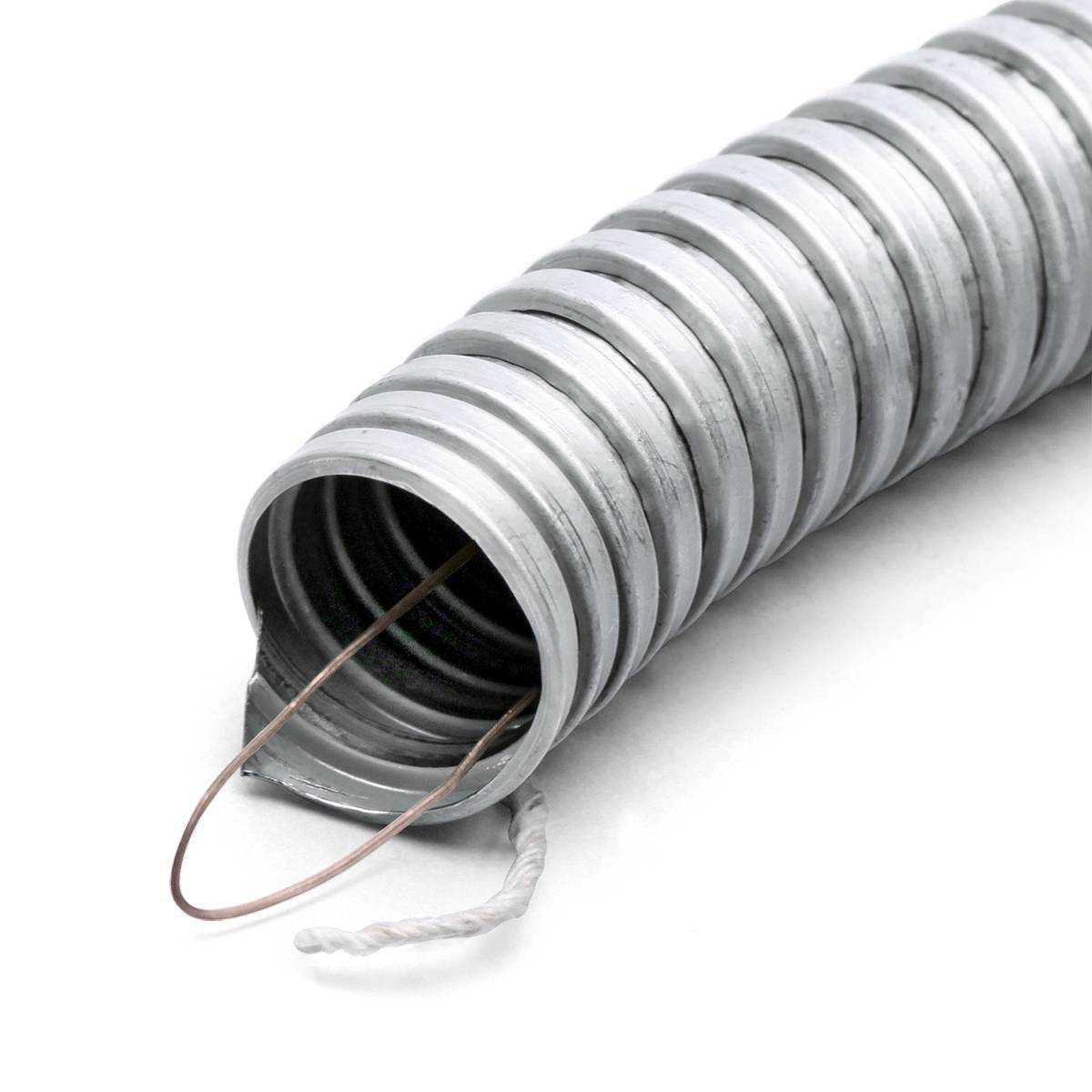

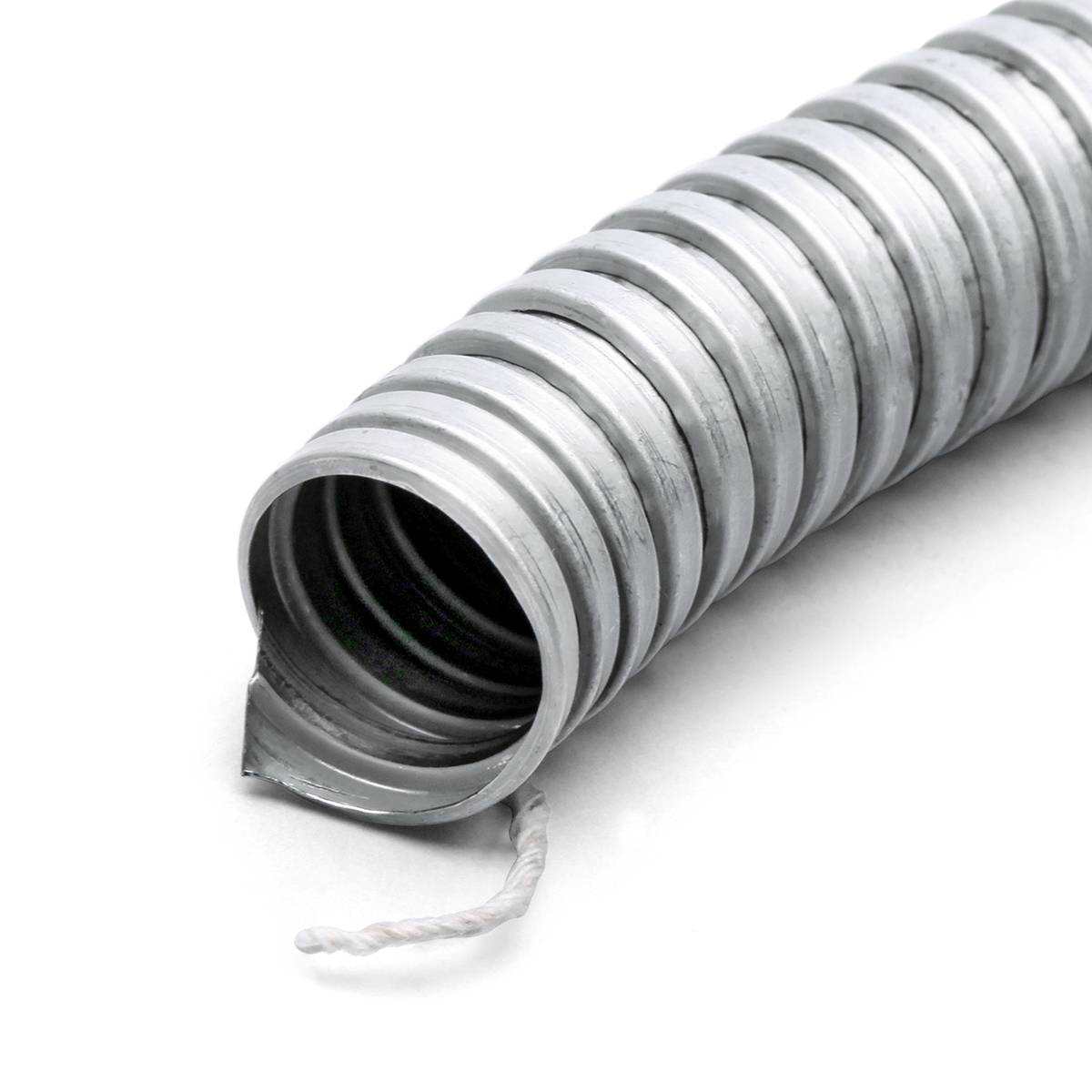

Металлорукав — это гибкая металлическая труба из профилированной стальной или оцинкованной ленты для механической защиты кабеля и проводов. Его применяют там, где нужна стойкость к истиранию, перегибам и грызунам: вводы в оборудование, открытая проводка, подвижные соединения. Ключевые параметры — внутренний диаметр (6–50 мм), материал (оцинковка, нержавейка) и наличие ПВХ-оболочки для влагозащиты.
В категории — металлорукав в оцинковке и с ПВХ-покрытием разных диаметров. Для герметичных вводов металлорукав соединяют с корпусом через специальные фитинги и муфты.

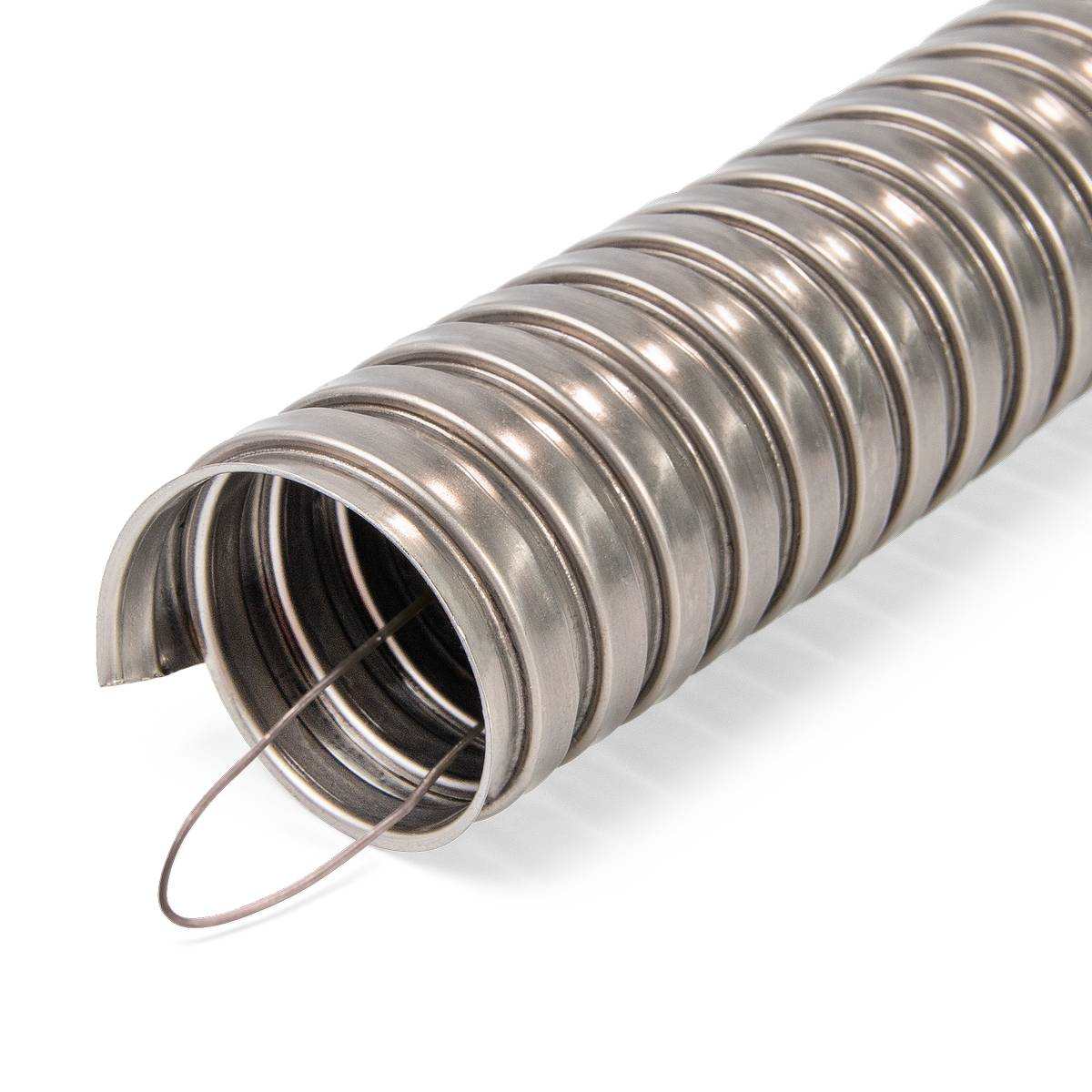

Различают рукав без покрытия (оцинкованный) — для сухих помещений и механической защиты, и с ПВХ-оболочкой — для влажных и уличных условий, где нужна дополнительная герметизация. Отдельно выпускают рукав из нержавеющей стали для агрессивных сред. Тип покрытия выбирают по условиям эксплуатации, диаметр — по числу и сечению прокладываемых проводов с запасом на протяжку.
Внутренний диаметр рукава берут на 30–40% больше диаметра пучка проводов, чтобы кабель свободно протягивался и не заклинивал на изгибах.
Металлорукав подбирают по диаметру и условиям:
| Внутр. диаметр | Покрытие | Где применяют |
|---|---|---|
| 6–12 мм | оцинковка | слаботочка, тонкие провода |
| 15–25 мм | оцинковка/ПВХ | силовой провод, вводы |
| 32–50 мм | ПВХ | пучки кабеля, улица |
| любой | нержавейка | агрессивные среды |
Крепят металлорукав скобами с шагом 0,5–0,7 м, а вводы в корпус герметизируют фитингами с резьбой и уплотнением.
Основные задачи — защита кабеля на вводах в станки и электрошкафы, открытая проводка по стенам и конструкциям, подключение подвижных и вибрирующих узлов, прокладка в местах риска механического повреждения и от грызунов. ПВХ-рукав дополнительно защищает от влаги и пыли.
Фитинги и муфты для металлорукава собраны в разделе металлорукав и фитинги, а для крепления кабеля по трассе применяют кабельные скобы.
Статья по теме: Металлорукав: виды, подбор диаметра под кабель и фитинги.
Вводы и коробки для металлорукава собраны в разделе фитинги и распределительные коробки, а протяжку кабеля в рукав упрощает кабельная протяжка (УЗК).
ПВХ-оболочка добавляет влаго- и пылезащиту, поэтому рукав с покрытием применяют на улице и во влажных помещениях. Оцинкованный без покрытия — для сухих помещений и чистой механической защиты.
Внутренний диаметр берут на 30–40% больше диаметра пучка проводов, чтобы кабель свободно протягивался и не заклинивал на изгибах.
Да, стальной профилированный рукав механически защищает кабель от повреждения грызунами, а также от истирания и случайных ударов.
Скобами или хомутами с шагом 0,5–0,7 метра. Вводы в корпус оборудования герметизируют специальными фитингами с резьбой и уплотнительным кольцом.
Да, для аккуратного и герметичного ввода рукава в шкаф или корпус применяют фитинги и муфты — они фиксируют рукав и сохраняют класс защиты.
Да, металлорукав в оцинковке и с ПВХ-покрытием разных диаметров есть у официального дилера КВТ Техэлектро в Уральске с доставкой по Казахстану.
