Гидравлический трубогиб гнёт стальные трубы в холодном состоянии без нагрева и заломов. Его применяют при монтаже газо- и водопроводов, систем отопления и стальных труб для прокладки кабеля. Трубогиб выбирают по максимальному диаметру трубы и типу привода: ручные модели ТГР со встроенным насосом работают автономно, модели ТГ с выносным насосом развивают большее усилие и рассчитаны на крупные диаметры.
В разделе - гидравлические трубогибы КВТ серии ПРОФИ: ручные ТГР-1, ТГР-2, ТГР-3 и ТГ-2, ТГ-3, ТГ-4 для работы с выносным гидравлическим насосом. Все модели гнут трубы круглого профиля с толщиной стенки до 5 мм на угол до 90 градусов и комплектуются набором сменных пуансонов.
Трубогиб ТГР-1 имеет встроенный гидравлический насос: трубу закладывают в пуансон и гнут рычагом насоса, без внешнего оборудования. Усилие - 10 тонн, ход штока - 170 мм, в комплекте пуансоны под трубы 1/4", 5/16", 3/8", 1/2", 3/4" и 1". Такой трубогиб удобен для небольших объёмов и работы на объекте.

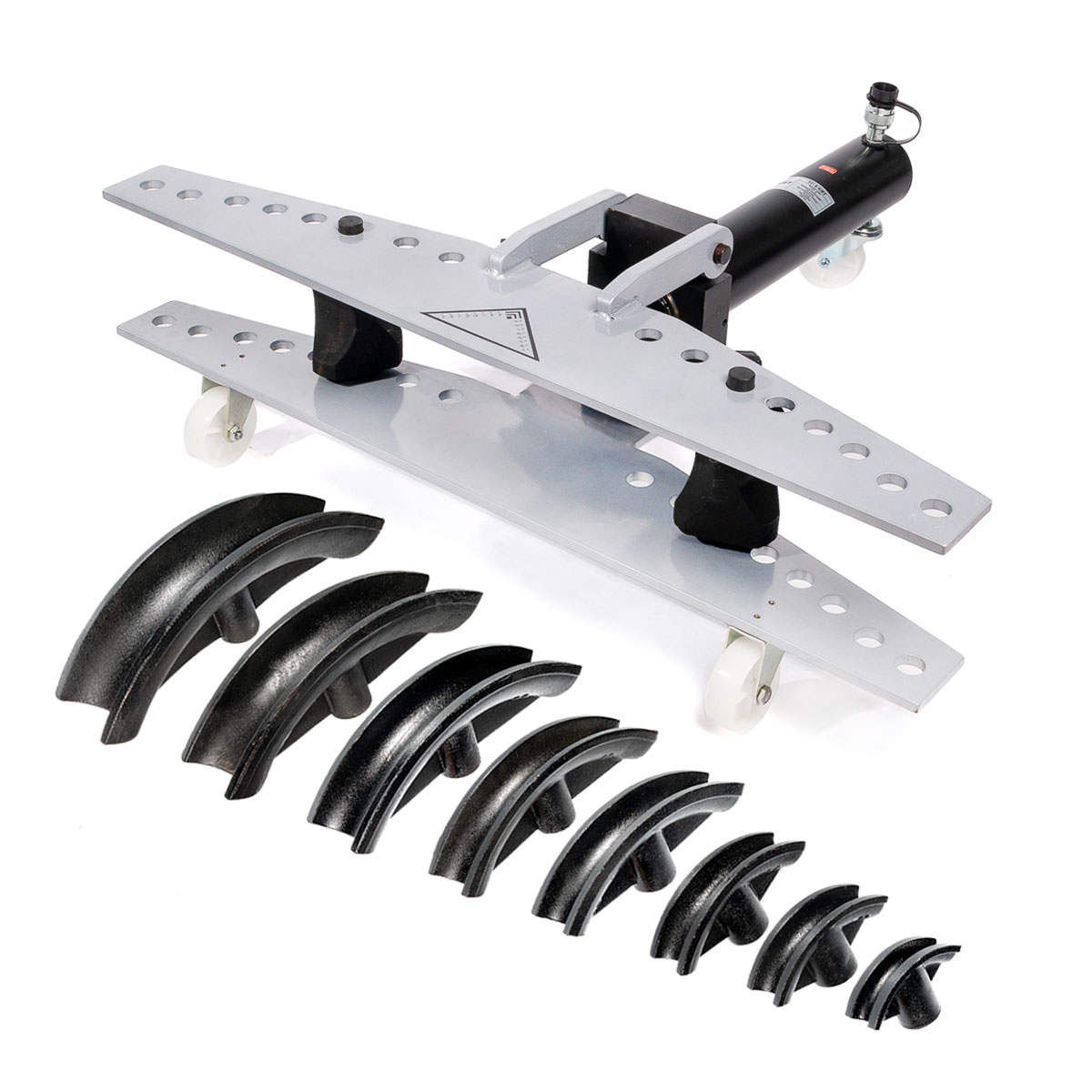

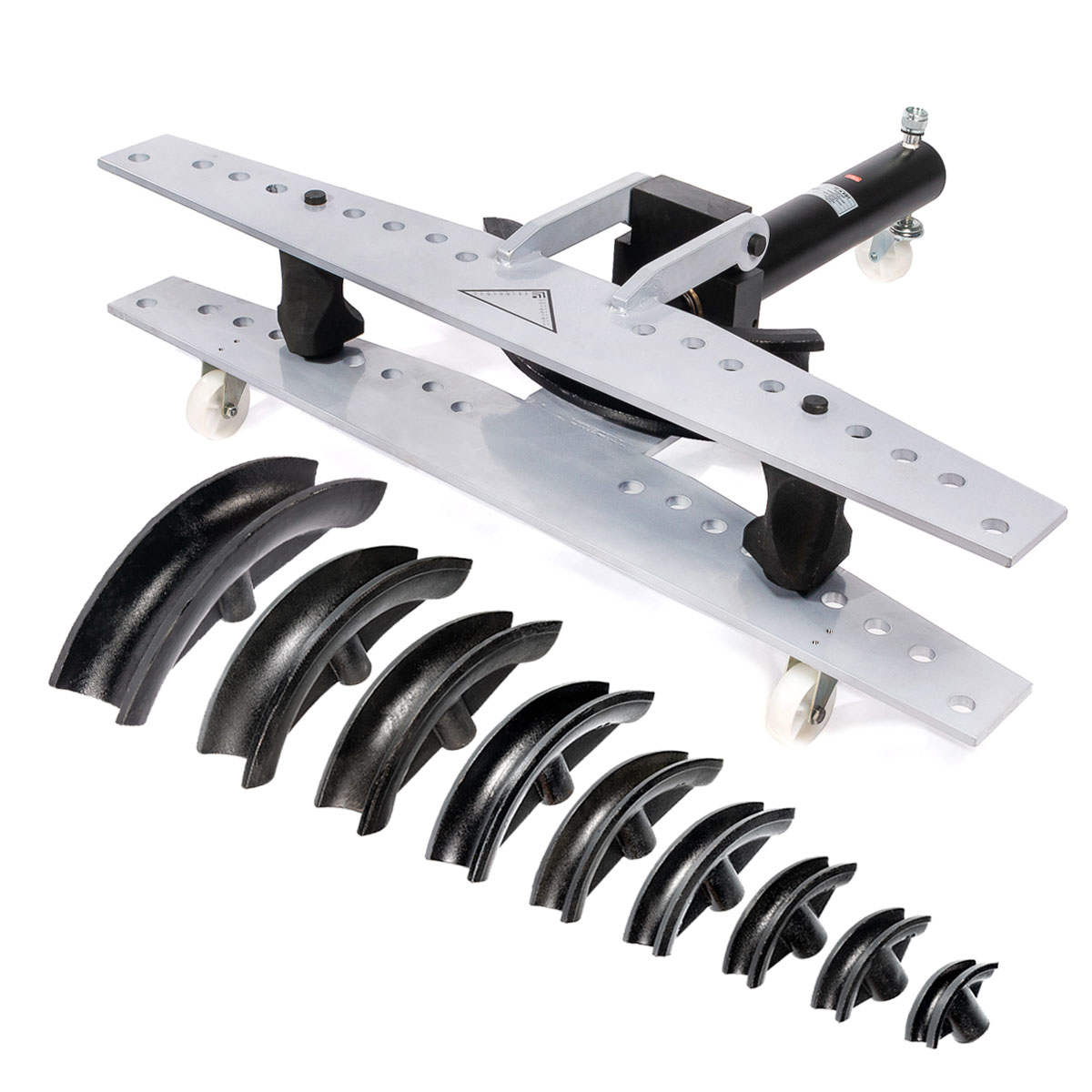

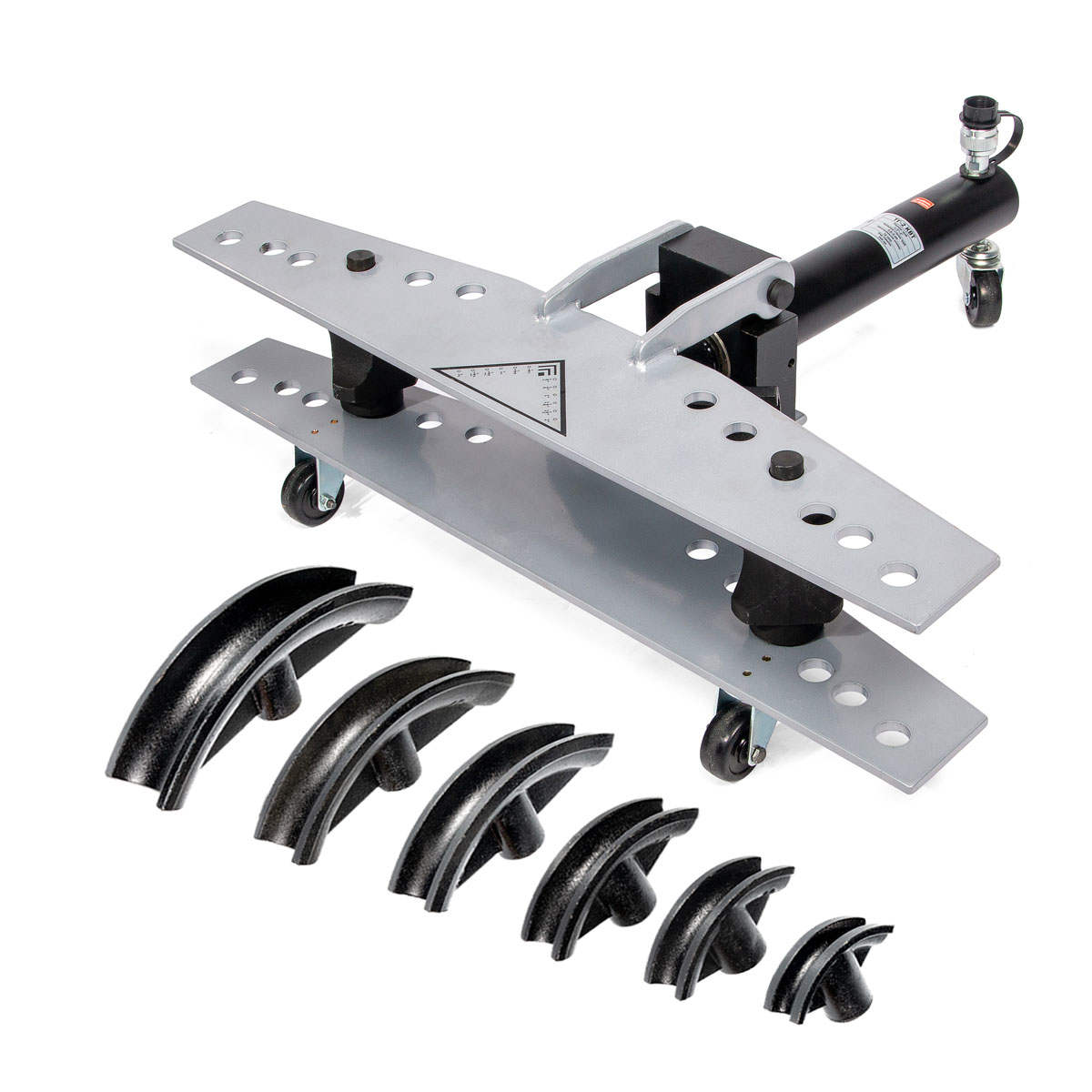

Трубогиб ТГ-2 работает от выносного насоса и развивает 16 тонн при ходе штока 240 мм. Пуансоны рассчитаны на трубы от 1/2" до 2". ТГ-3 гнёт трубы от 1/2" до 3". Выносной насос позволяет оператору стоять в стороне от трубы и подключать к одному насосу разный гидроинструмент. Конструкция с верхней пластиной удерживает трубу и упоры при гибке.
| Модель | Привод | Трубы, дюймы | Усилие и ход |
|---|---|---|---|
| ТГР-1 | встроенный насос | 1/4"-1" | 10 т, 170 мм |
| ТГ-2 | выносной насос | 1/2"-2" | 16 т, 240 мм |
| ТГ-3 | выносной насос | 1/2"-3" | старшая модель для крупных диаметров |
| ТГР-2, ТГР-3, ТГ-4 | встроенный / выносной | см. карточку товара | для разных диаметров и объёмов |
Для моделей ТГ нужен гидравлический насос, совместимый по соединению и давлению. Перед работой проверяют уровень масла, целостность шланга и чистоту быстроразъёмного соединения: грязь в гидросистеме быстрее всего выводит инструмент из строя. Шланг не перегибают и не тянут за него трубогиб. После работы шток возвращают в исходное положение, пуансоны и упоры протирают и хранят в комплекте. Ручные модели ТГР готовы к работе сразу, у них проверяют только уровень масла и плавность хода рычага.
Пуансон подбирают строго под диаметр трубы: меньший пуансон смнёт стенку, больший даст овальность. Упоры выставляют под нужный размер, место гиба размечают заранее. Гнут плавно, без рывков, и не превышают угол 90 градусов. Если на одной трубе нужно несколько гибов, расстояния между ними размечают заранее с учётом радиуса пуансона и начинают с гиба, ближнего к концу трубы. Для оцинкованных труб следят, чтобы не повредить покрытие на внутреннем радиусе.
Техэлектро поставляет строительную гидравлику КВТ по всему Казахстану, поможем подобрать трубогиб и насос под диаметры ваших труб.
Насосы для моделей ТГ смотрите в разделе насосы гидравлические, другой гидроинструмент - в разделе строительная гидравлика.
Смотрите также раздел фланцевые расширители (разгонщики).
Стальные трубы круглого профиля с толщиной стенки до 5 мм в холодном состоянии на угол до 90 градусов.
Нет, у ТГР-1 встроенный гидравлический насос. Модели ТГ-2, ТГ-3 и ТГ-4 работают с выносным насосом.
2 дюйма. Пуансоны в комплекте - от 1/2" до 2".
ТГР-1 развивает 10 тонн при ходе штока 170 мм, ТГ-2 - 16 тонн при ходе 240 мм.
Да, трубогибы КВТ применяют в том числе для стальных труб под электрические кабели.
Да, Техэлектро отправляет гидравлический инструмент КВТ по всему Казахстану.
