Купить Изолированные наконечники в Уральске

Изолированный наконечник — это медный луженый наконечник с полимерной манжетой, которая изолирует место опрессовки и снимает механическую нагрузку с жилы. Подбор идёт по сечению провода (0,5–6 мм² и выше) и типу контакта: кольцо, вилка, штырь, гнездо, плоский разъём.

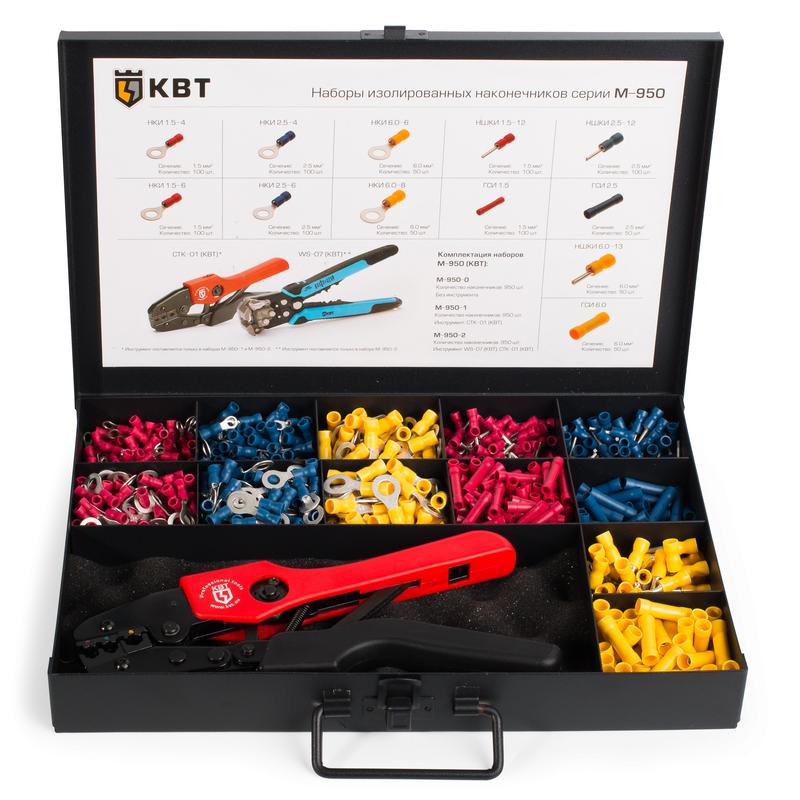

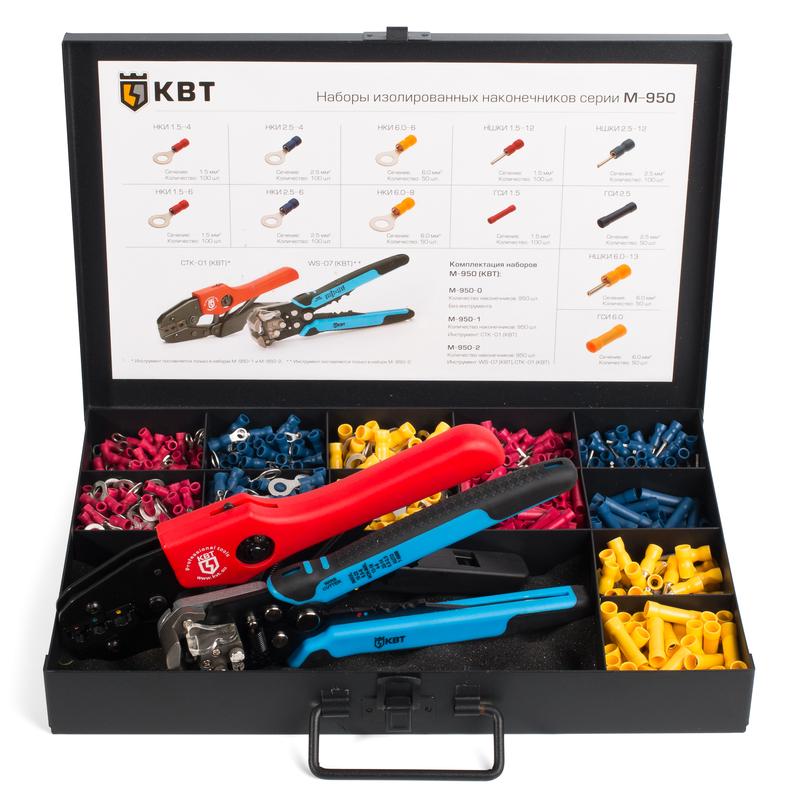

Цвет манжеты кодирует сечение по DIN 46245: красный — 0,5–1,5 мм², синий — 1,5–2,5 мм², жёлтый — 4–6 мм². Опрессовка выполняется пресс-клещами с матрицей под изолированные наконечники.

Цветовая маркировка и типы контакта

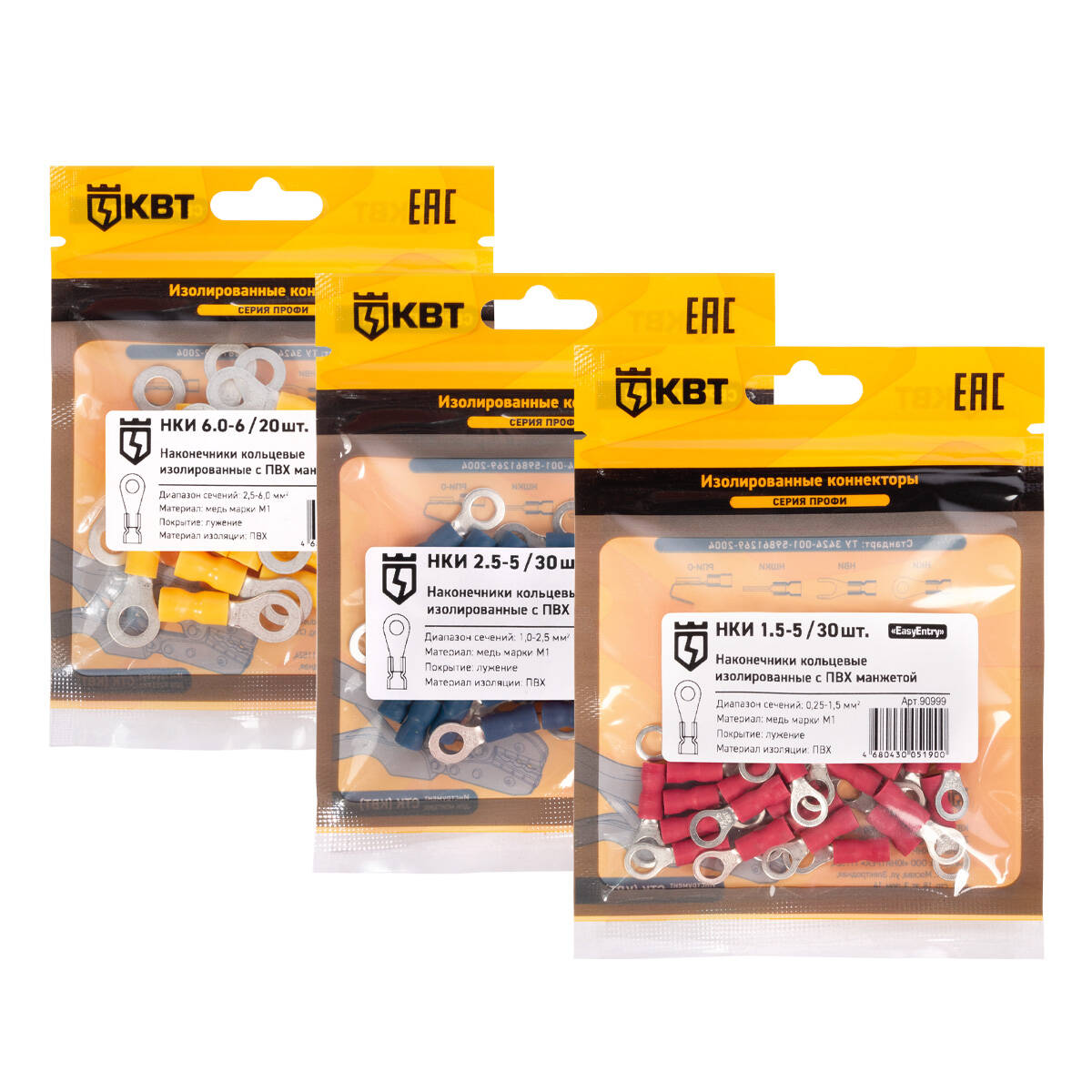

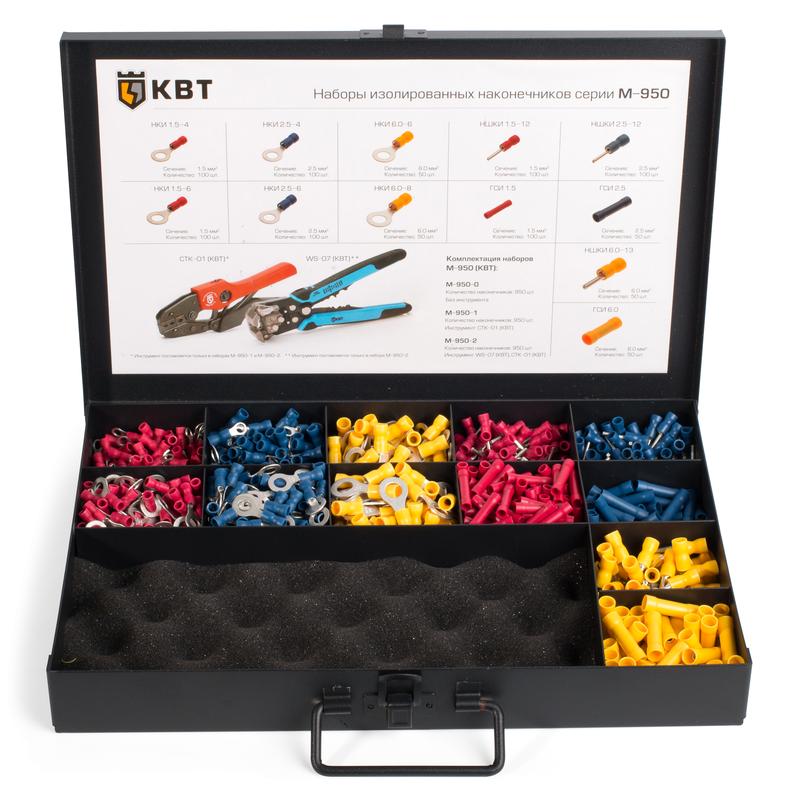

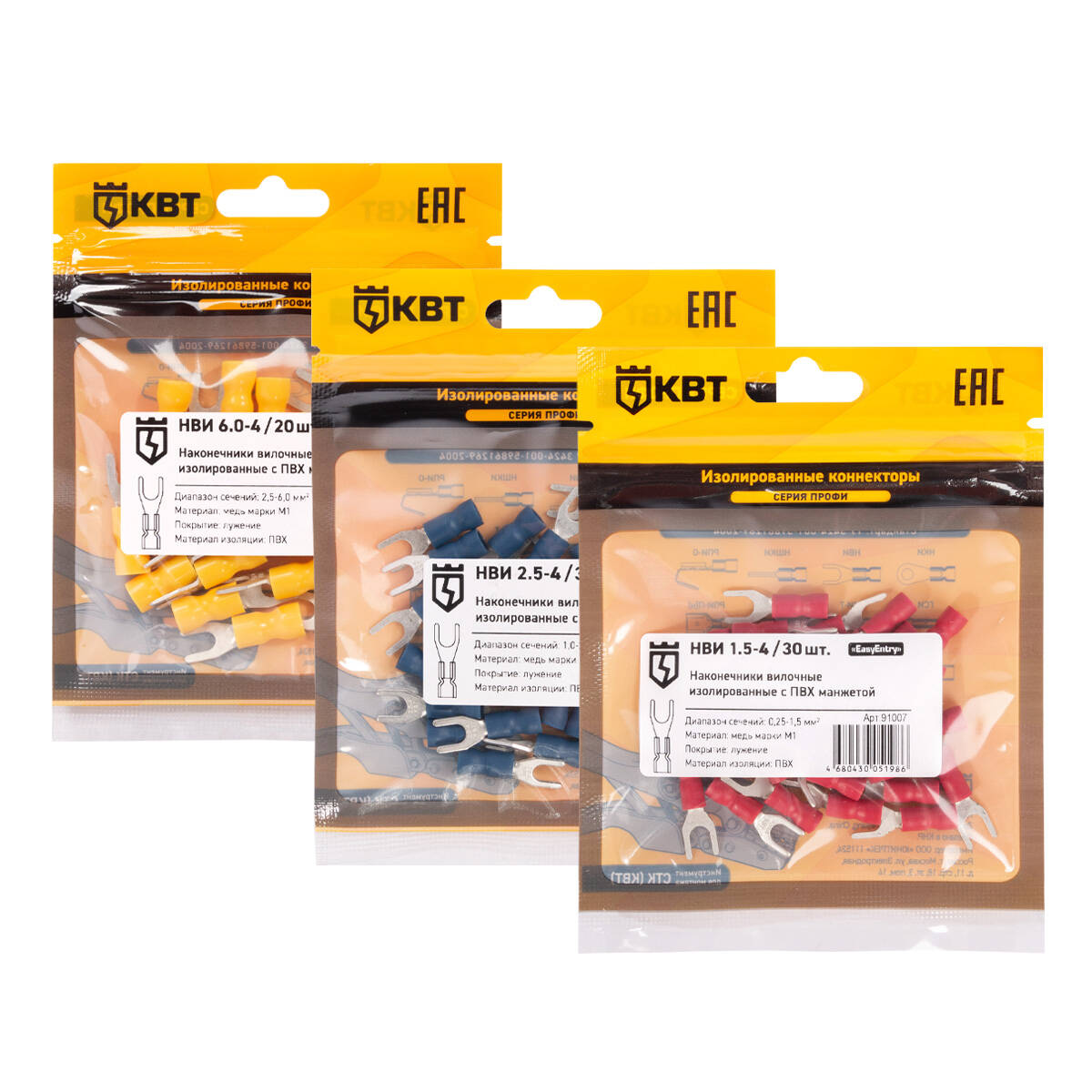

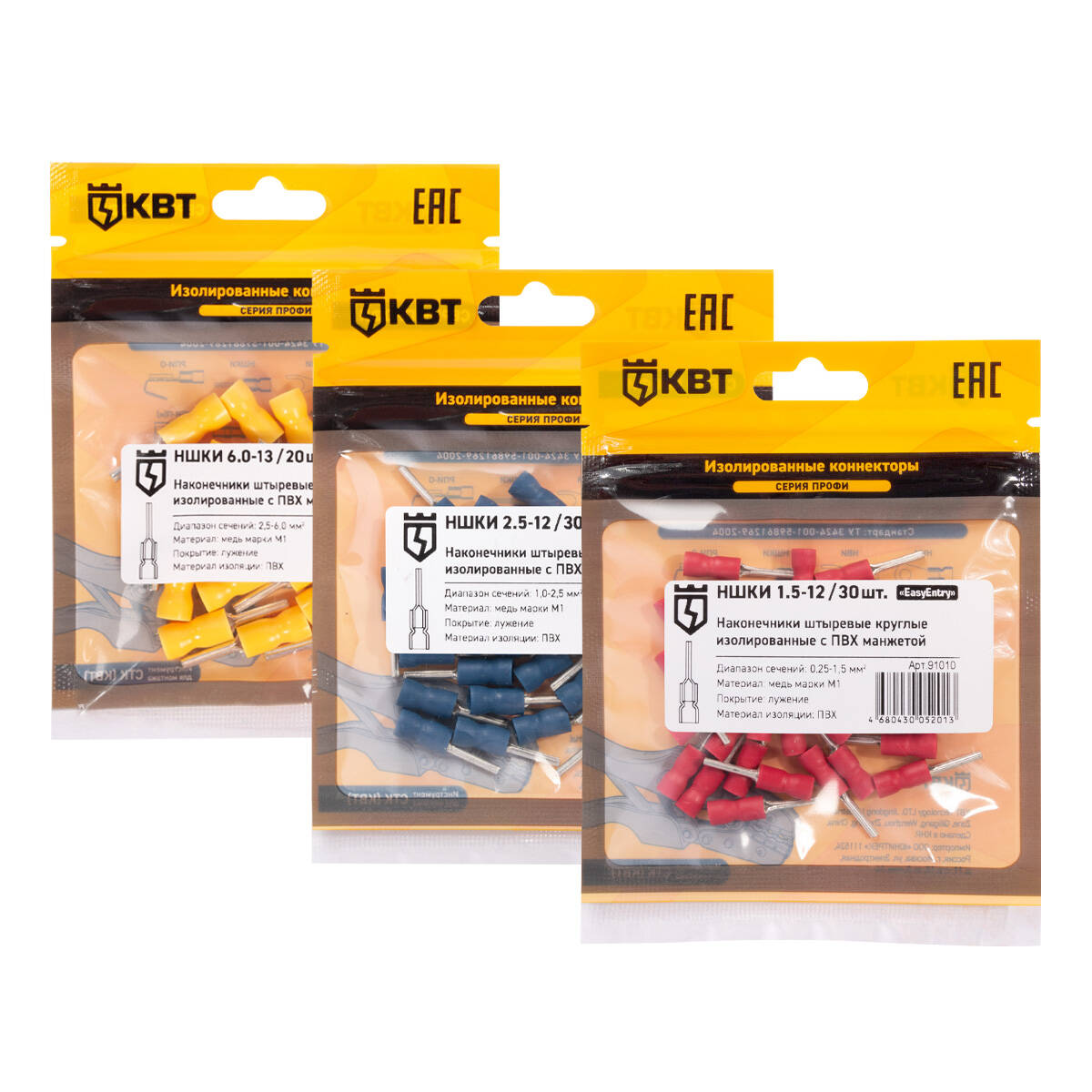

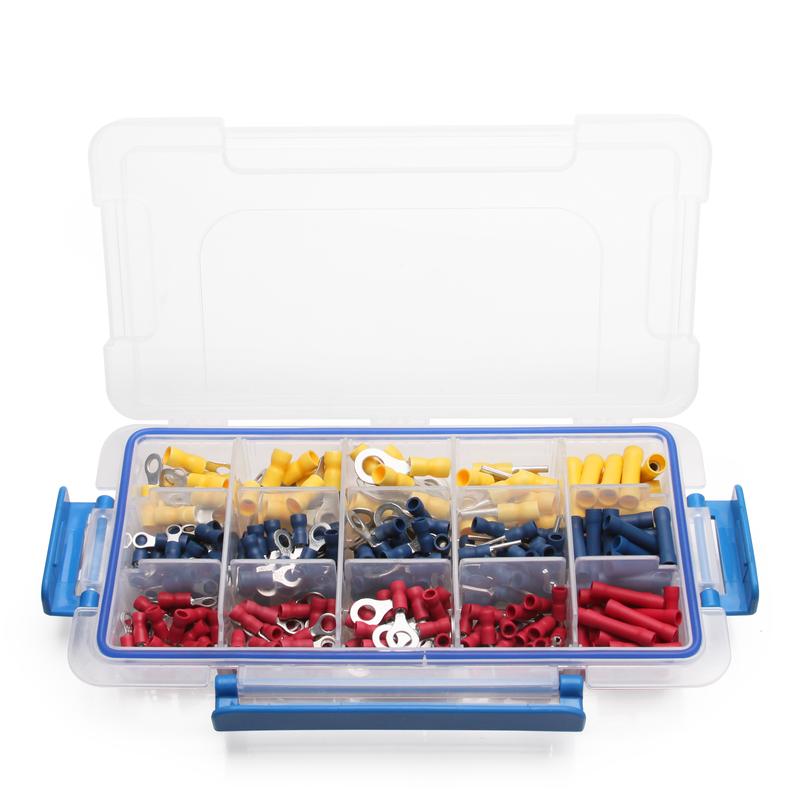

Красная, синяя и жёлтая манжеты позволяют быстро подобрать наконечник под сечение без замера. Кольцевые (О) наконечники ставят под винт с шайбой, вилочные (U) — под неполное отворачивание винта, штыревые и гнездовые — в разъёмные соединения.

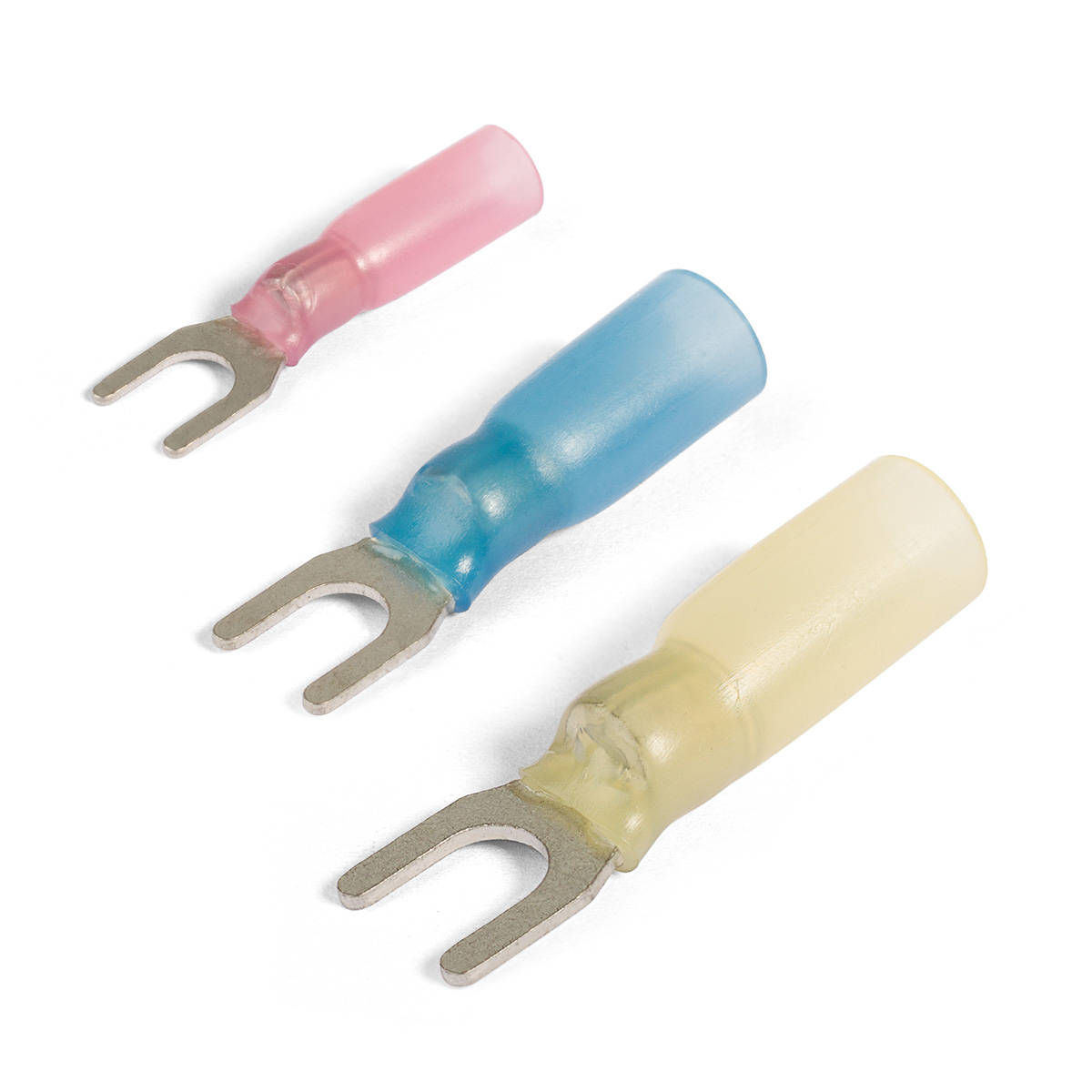

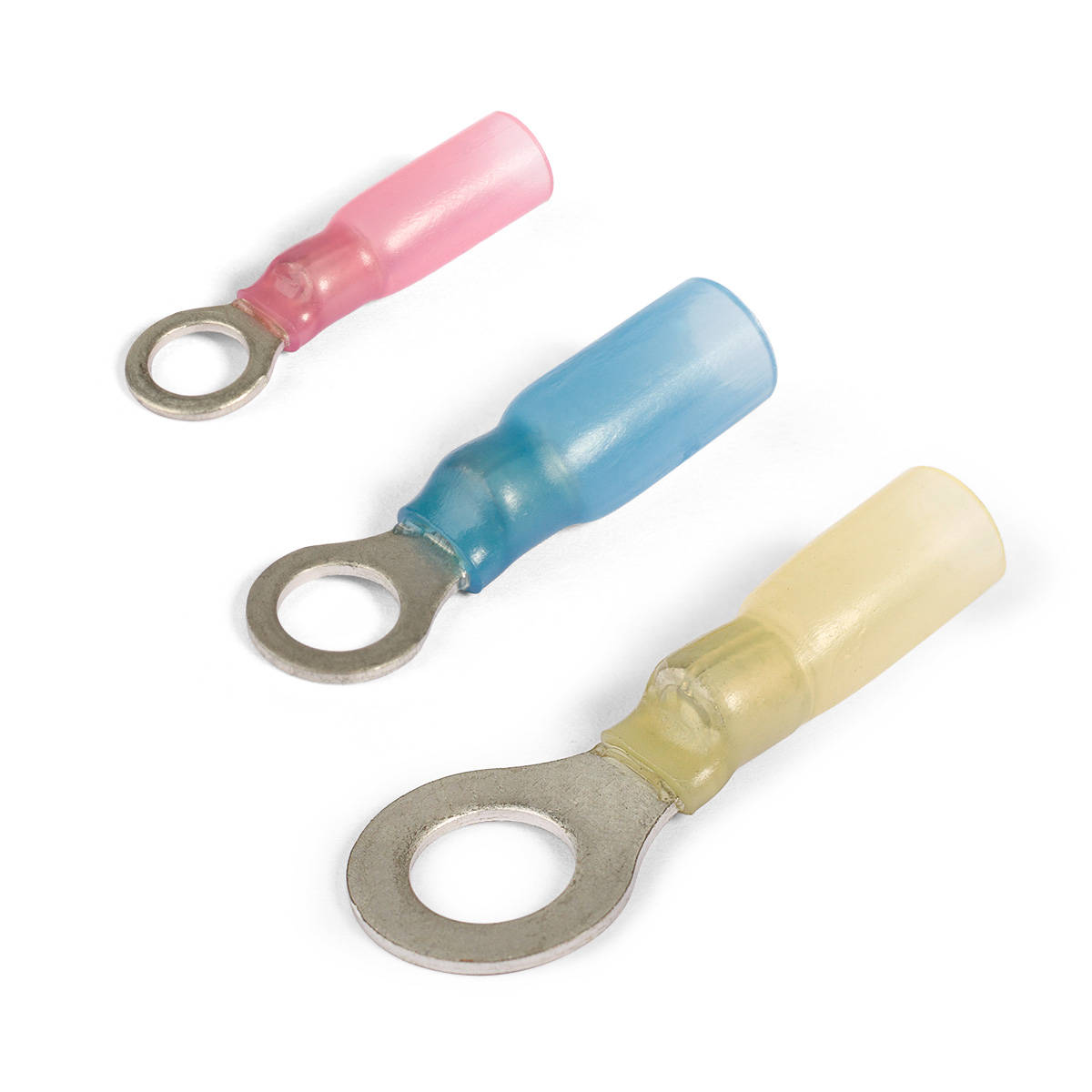

Для влажной среды берут наконечники с термоусаживаемой манжетой и клеевым слоем.

Сечение, цвет и ток

Цвет манжеты	Сечение, мм²	Тип контакта	Ток, А	Норма
Красный	0,5–1,5	кольцо/вилка/штырь	до 19	DIN 46245
Синий	1,5–2,5	кольцо/вилка/гнездо	до 27	DIN 46245
Жёлтый	4–6	кольцо/вилка	до 48	DIN 46245
НШВИ (втулочный)	0,25–10	втулка	по сечению	DIN 46228-4

Опрессовка изолированных наконечников

Наконечник обжимают в зоне манжеты специальными пресс-клещами с профилем под изолированный тип — обычные клещи для неизолированных наконечников повреждают манжету. Жилу вводят до упора, не оставляя оголённого участка.

Недопустимо опрессовывать наконечник большего сечения на тонкую жилу: контакт будет ненадёжным и перегреется. Для многопроволочных гибких жил (класс 5–6) берут наконечники с увеличенной длиной ствола, чтобы удержать все проволоки; жилу вводят до упора и не допускают выхода отдельных проволок за пределы манжеты.

Где применяют изолированные наконечники

Изолированные наконечники применяют в щитах автоматики, вторичных цепях, распределительных коробках, приборах и панелях управления, где важны аккуратность и защита от короткого замыкания.

Частые вопросы

Что означает цвет изолированного наконечника?

Цвет манжеты кодирует сечение по DIN 46245: красный — 0,5–1,5 мм², синий — 1,5–2,5 мм², жёлтый — 4–6 мм².

Каким инструментом опрессовывать изолированные наконечники?

Специальными пресс-клещами с профилем под изолированный тип; обычные клещи повреждают манжету и дают плохой контакт.

Чем кольцевой наконечник отличается от вилочного?

Кольцевой (О) ставят под винт с шайбой и полным отворачиванием, вилочный (U) — под неполное отворачивание винта, что быстрее в обслуживании.

Можно ли ставить наконечник большего сечения на тонкий провод?

Нет, контакт будет ненадёжным и перегреется; наконечник подбирают строго под сечение жилы.

Нужна ли термоусадка на изолированный наконечник?

Обычно нет — манжета уже изолирует. Для влажной среды берут наконечники с клеевой термоусаживаемой манжетой.

Есть ли изолированные наконечники в наличии в Уральске?

Да, Техэлектро держит изолированные и втулочные наконечники всех сечений на складе в Уральске с доставкой по Казахстану.
