Трубный хомут подбирают по наружному диаметру трубы. В названии указан условный размер в дюймах, а в карточке - диапазон охвата в миллиметрах: например, ТХ 1/2" охватывает трубы диаметром 20-24 мм. Затем выбирают способ крепления и материал. В разделе 40 трубных хомутов Fortisflex четырёх серий на трубы от 15 до 220 мм: ТХ с гайкой, комплекты ТХК с дюбелем, усиленные ТХУ и нержавеющие ТХ (INOX). У всех внутри резиновый профиль, а скоба стягивается двумя винтами.
Хомут должен плотно охватывать трубу: если диаметр трубы на границе двух размеров, сверяйте его с диапазоном охвата в карточке товара. Как подобрать червячный, трубный или силовой хомут по диаметру, разобрали в статье о подборе хомутов.
По паспорту Fortisflex два винта создают равномерное давление на трубу по всей окружности, а интегрированный резиновый профиль предохраняет трубу от повреждений, гасит вибрации и обеспечивает надёжную фиксацию. Замок винтовой, хомут можно раскрыть и установить повторно. Температура эксплуатации от -40 до +75 °C, монтаж допускается при температуре от -50 °C. Ширина ленты у ТХ, ТХК и ТХ (INOX) - 20-23 мм, толщина 1-2 мм в зависимости от размера.

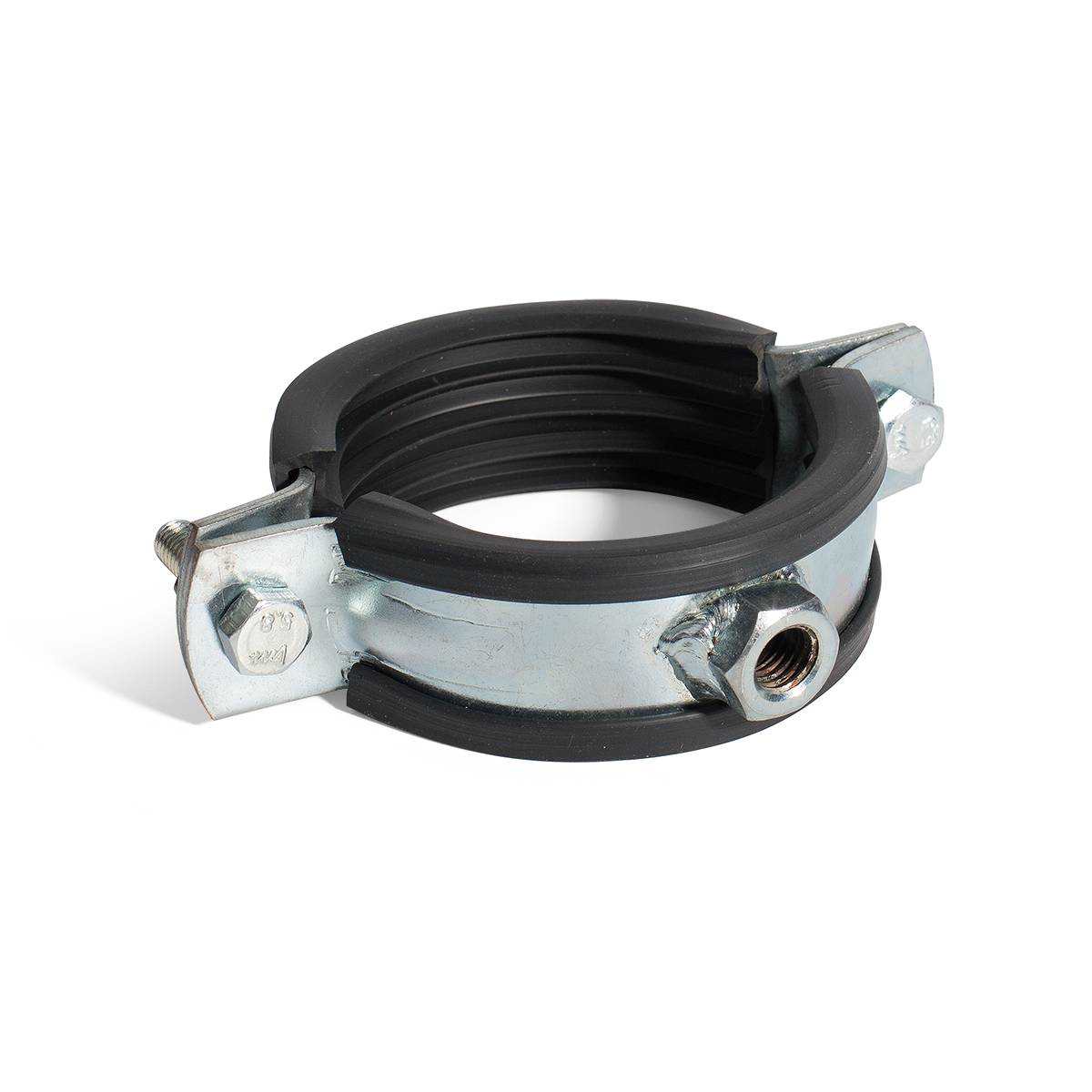

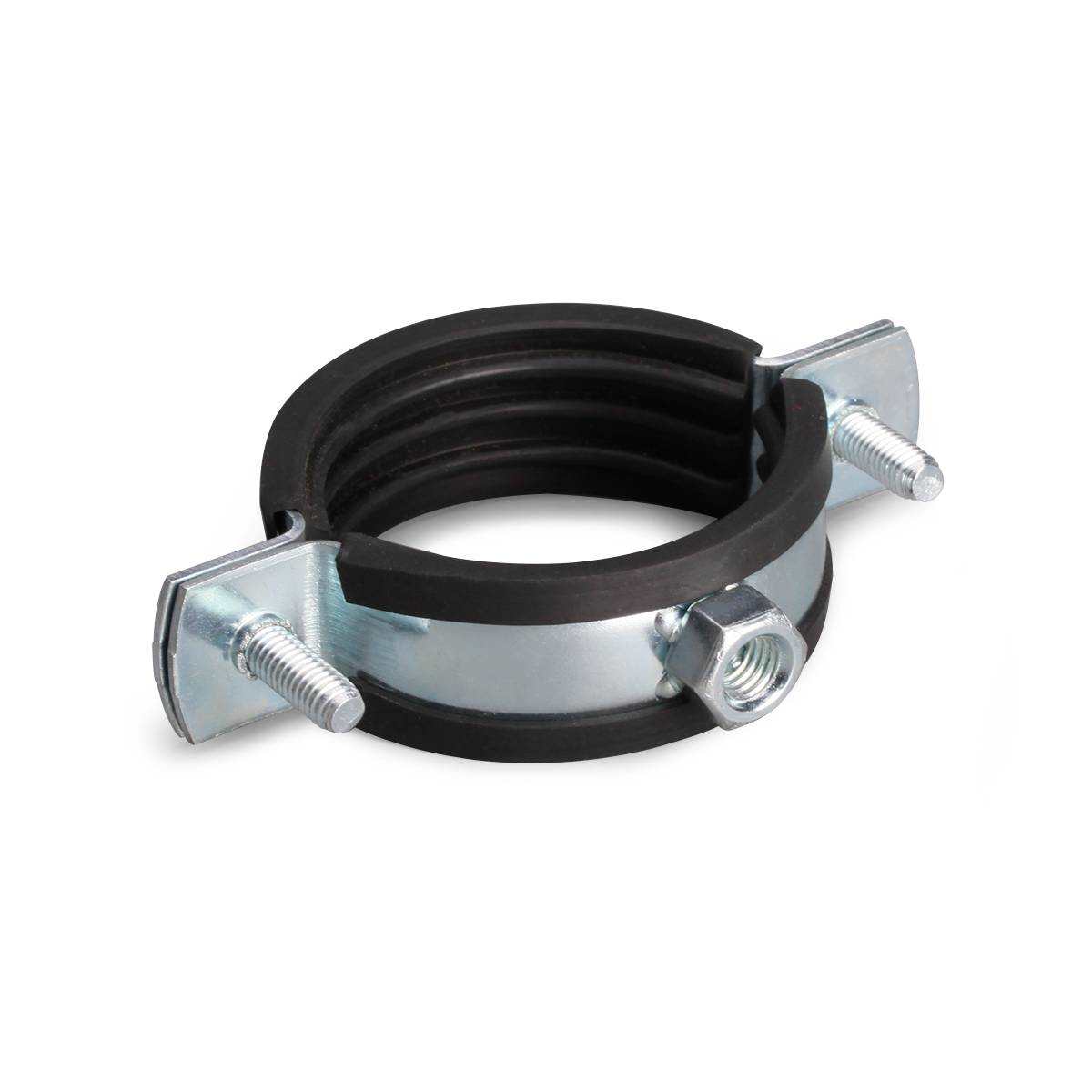

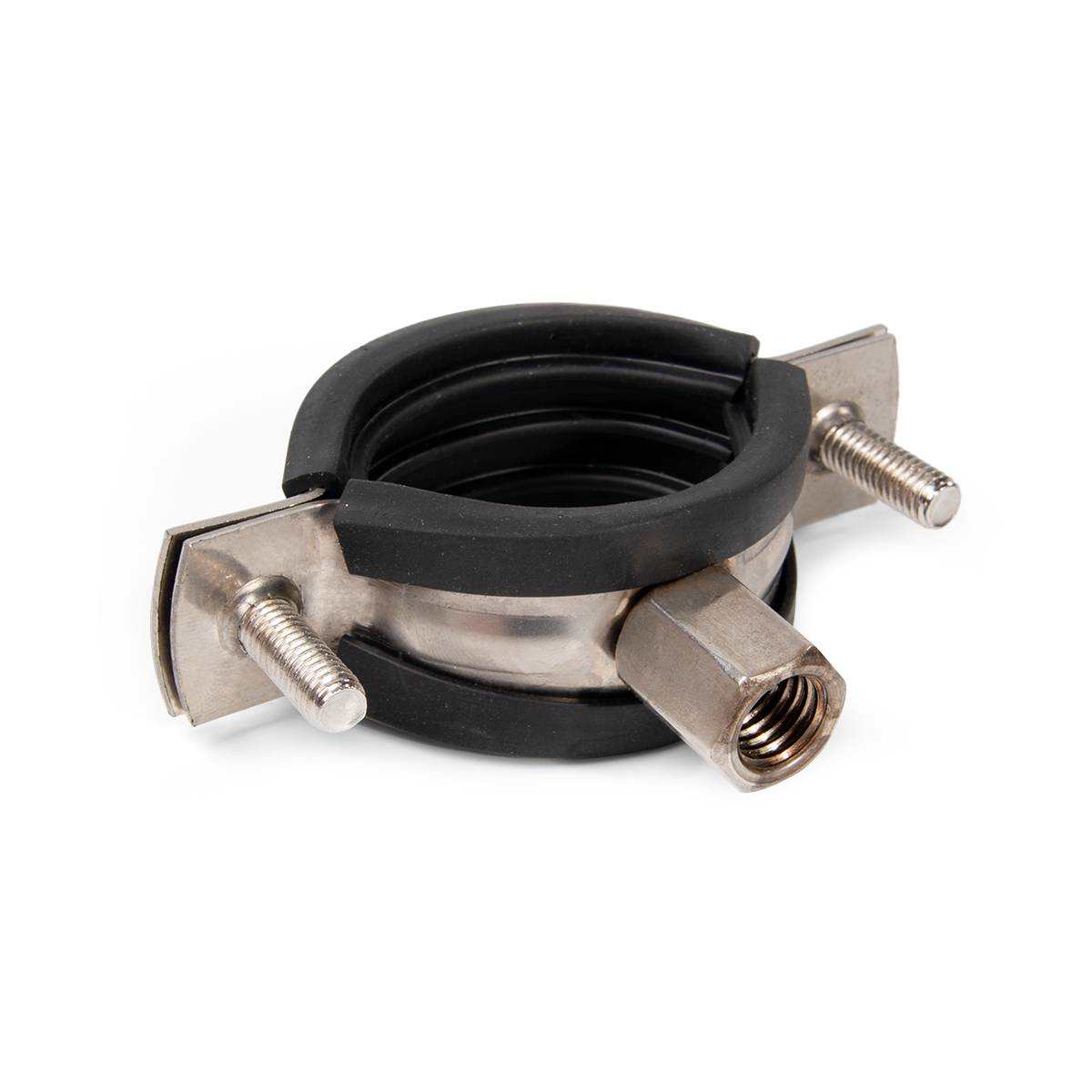

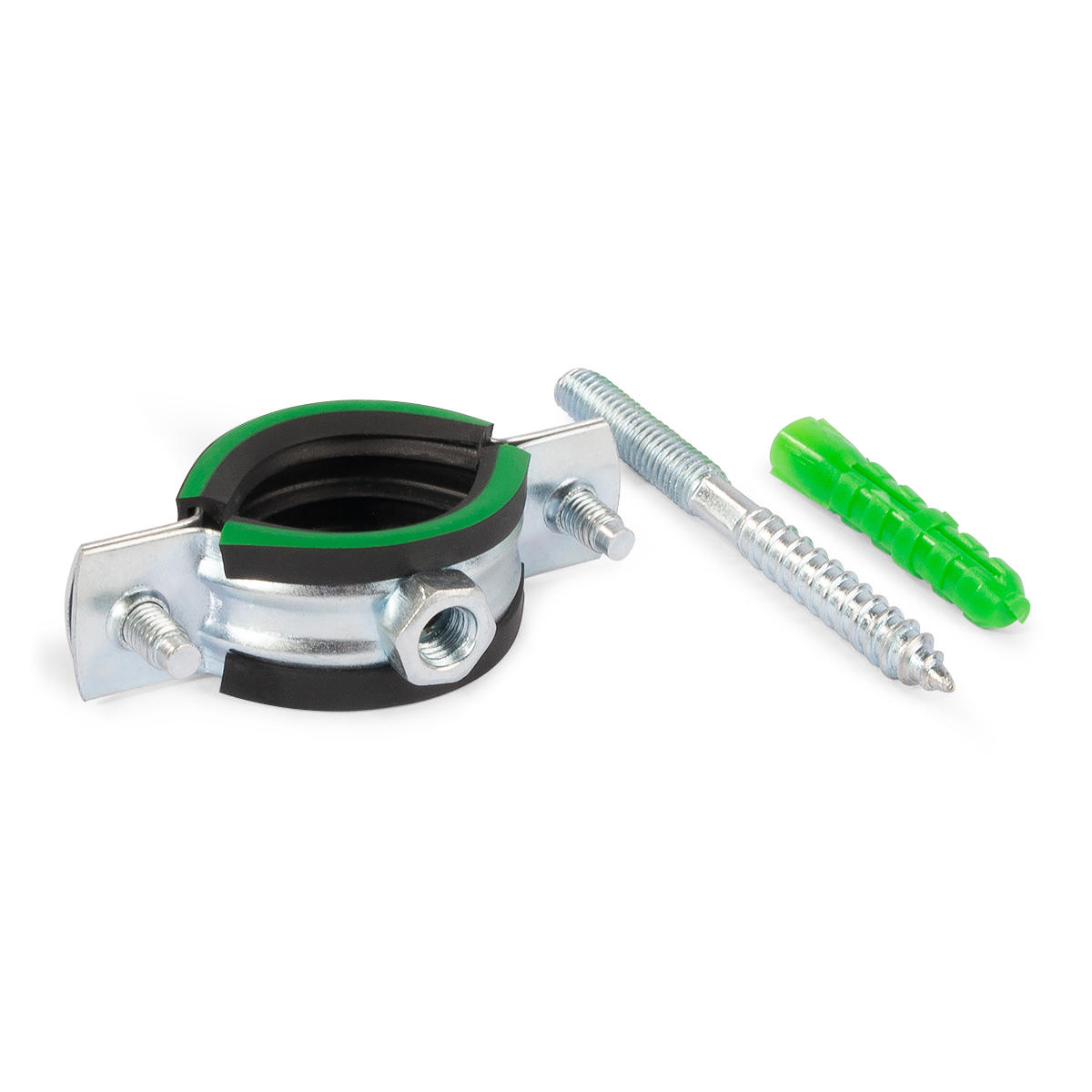

ТХ - хомут из оцинкованной стали с гайкой для крепления на резьбовую шпильку. ТХК - комплект из оцинкованного хомута и полипропиленового дюбеля для крепления прямо к стене или потолку, это самая широкая серия: 14 размеров от 3/8" до 8", трубы 16-219 мм. ТХУ - усиленный хомут с увеличенной толщиной скобы: лента 25-40 мм толщиной 2,5-4 мм и максимальный разрушающий момент 11-27 Нм против 3-7 Нм у ТХ и ТХК, размеры от 1 1/2" до 8". ТХ (INOX) сделан из нержавеющей стали AISI 201, его гайка имеет сразу две резьбы, М8 и М10, под шпильку или дюбель.
Гарантийный срок эксплуатации по карточкам товаров у нержавеющих ТХ (INOX) - 5 лет, у оцинкованных ТХ, ТХК и ТХУ - 3 года.
Диапазон охвата в миллиметрах по размерам и сериям, прочерк - размера нет в серии:
| Размер | ТХК, мм | ТХ, мм | ТХУ, мм | ТХ (INOX), мм |
|---|---|---|---|---|
| 3/8" | 16-20 | 16-20 | - | 15-19 |
| 1/2" | 20-24 | 20-24 | - | 20-25 |
| 3/4" | 25-28 | - | - | 26-30 |
| 1" | 32-35 | - | - | 32-36 |
| 1 1/4" | 39-46 | 39-46 | - | 38-43 |
| 1 1/2" | 48-53 | 48-53 | 48-53 | 47-51 |
| 2" | 59-66 | - | - | 60-64 |
| 2 1/2" | 74-80 | - | 74-80 | 75-80 |
| 3" | 87-94 | - | 87-94 | 87-92 |
| 3 1/2" | 99-108 | - | 99-108 | - |
| 4" | 110-116 | - | 108-116 | 113-118 |
| 5" | 135-143 | 135-143 | 135-143 | 138-142 |
| 6" | 162-170 | 162-170 | 162-170 | 159-166 |
| 8" | 207-219 | - | 210-220 | - |
Хомуты для труб крепят трубопроводы водоснабжения и отопления, металлические и пластиковые трубы, а в электромонтаже - трубы и металлорукав с кабелем к стенам, потолкам и конструкциям. ТХК удобны, когда трубу крепят прямо к основанию, ТХ и ТХ (INOX) - когда трассу подвешивают на шпильках. Для тяжёлых трубопроводов большого диаметра выбирают усиленные ТХУ.
Все хомуты раздела металлические: скоба из оцинкованной или нержавеющей стали с резиновым профилем внутри. Комплект ТХК уже содержит дюбель, а для ТХ, ТХУ и ТХ (INOX) шпильку подбирают отдельно под резьбу гайки. При заказе достаточно указать серию и размер в дюймах или наружный диаметр трубы в миллиметрах - подберём хомут по таблице.
Техэлектро поставляет хомуты Fortisflex монтажным организациям и предприятиям по всему Казахстану, работаем с юрлицами по счёту. Для шлангов и патрубков смотрите червячные и силовые хомуты, общий раздел - хомуты червячные, силовые и трубные, для крепления кабеля - дюбель-хомуты.
По наружному диаметру трубы: он должен попадать в диапазон охвата, указанный в карточке. Например, ТХ 1/2" рассчитан на трубы 20-24 мм, ТХК 2" - на 59-66 мм.
ТХ крепят на шпильку через гайку, а ТХК поставляется комплектом с полипропиленовым дюбелем для крепления прямо к стене или потолку.
Для тяжёлых трубопроводов и больших диаметров. У ТХУ скоба толщиной 2,5-4 мм и максимальный разрушающий момент до 27 Нм, у обычных хомутов - до 7 Нм.
Гайка хомута ТХ (INOX) имеет две резьбы, М8 и М10, поэтому подходит под шпильку или дюбель обоих размеров.
Резиновый профиль предохраняет трубу от повреждений, гасит вибрации и обеспечивает надёжную фиксацию. Он есть во всех хомутах раздела.
Оцинкованные ТХ, ТХК и ТХУ имеют гарантийный срок эксплуатации 3 года, нержавеющие ТХ (INOX) - 5 лет по карточкам товаров.
